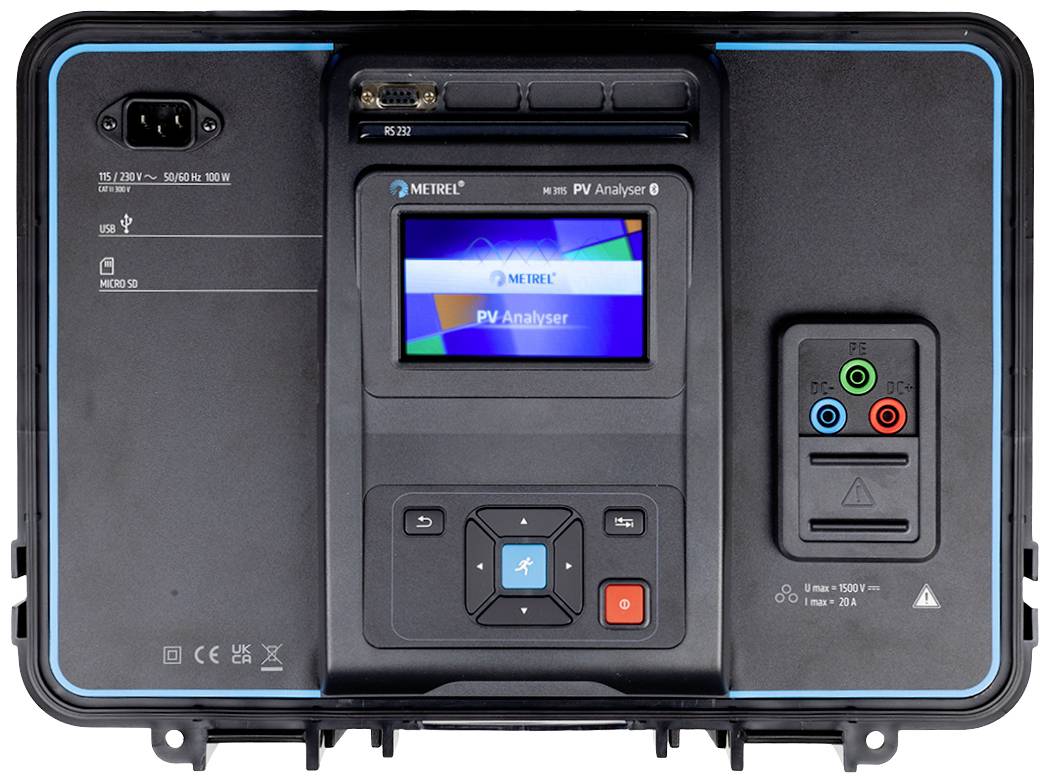

Metrel MI 3115 ST analizator omrežja
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (7059,00 € / Kos)
7059,00 €
z DDV
Tehnične specifikacije
- Merilno območje napetosti: 20 - 1699 V/DC
- Območje merjenja toka: 0,1 - 19,99 A/DC
- I/U krivulja: 1500V, 20A, 24kW
- Vrsta izdelka
analizator omrežja
- Merilna kategorija
CAT II 300 V
- Prepoznavanje zaščitnega vodnika
da
delovni standardi (lastni)
- Mere
(D x Š x V) 42 x 18 x 33 cm
- Teža
6.8 kg
- Širina
18 cm
- Višina
33 cm
- Dolžina
42 cm
- Vmesnik
RS-232
USB
Bluetooth®
WiFi
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3089196 Metrel MI 3115 ST analizator omrežja
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3089196 Metrel MI 3115 ST analizator omrežja
Informacije
Povzetek testiranja 3089196 Metrel MI 3115 ST analizator omrežja
Opis
Preverite 1500 V fotovoltaične sisteme v stilu. PV analizator MI 3115 ponuja testiranje v skladu s standardom IEC 62446 / VDE 0126-23 in podpira vse preskuse in meritve kategorije 1 in 2. To vključuje merjenje izolacijske upornosti fotonapetostnih nizov, merjenje I/U karakteristike ter pretvorbo rezultatov meritev v vrednosti STC in njihovo primerjavo z nominalnimi vrednostmi, ki so jih izdali proizvajalci fotonapetostnih modulov. Obsevanje in temperatura celice se merita v realnem času z brezžično daljinsko enoto. Poleg tega se lahko testi kategorije 1 zabeležijo v samodejni test, ki uporabniku omogoča izvajanje vseh želenih testov z enim dotikom gumba Start. Popravek predhodno nepravilno vnesenih parametrov na že izvedenih meritvah ali skupinah meritev. Napravo upravljamo preko velikega barvnega zaslona na dotik, ki uporabniku omogoča načrtovanje in zagon izbranega testa ali meritve ter shranjevanje in pregled rezultatov v numerični in grafični obliki. Organizator pomnilnika, dejanja na individualnih ali skupinskih meritvah, funkcija iskanja. PC SW Metrel ES Manager vam omogoča, da razvijete merilno strukturo in meritve, naložite ali prenesete to strukturo in preverite rezultate, omogočite napredno analizo I/U krivulje, DB explorer PV modulov in ustvarite profesionalno poročilo o preskusu.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Izolacijska upornost vrvic 1500 V
- Prehod zaščitnih vodnikov
- Preverjanje polarnosti
- Isc in Uoc izpiti
- I/U značilnosti
- Brezžično beleženje sevanja in temperature PV modulov
- Merjenje izolacije in I/U fotonapetostnih sistemov do 1500 V v eni napravi
- Metoda merjenja zmogljivosti
- Brezžična (WiFi) daljinska enota za merjenje obsevanosti in temperature celic fotonapetostnih modulov.
- Samodejni test za izpite kategorije 1
- Izračun vrednosti STC in primerjava z nominalnimi podatki
- Upravljavec baze podatkov za PV module
- AVTOZAPOREDJE
- Začetni test
- Ponovi test
- Preverjanje vzdrževanja
- Ocenjevanje in odpravljanje težav
- Poročanje

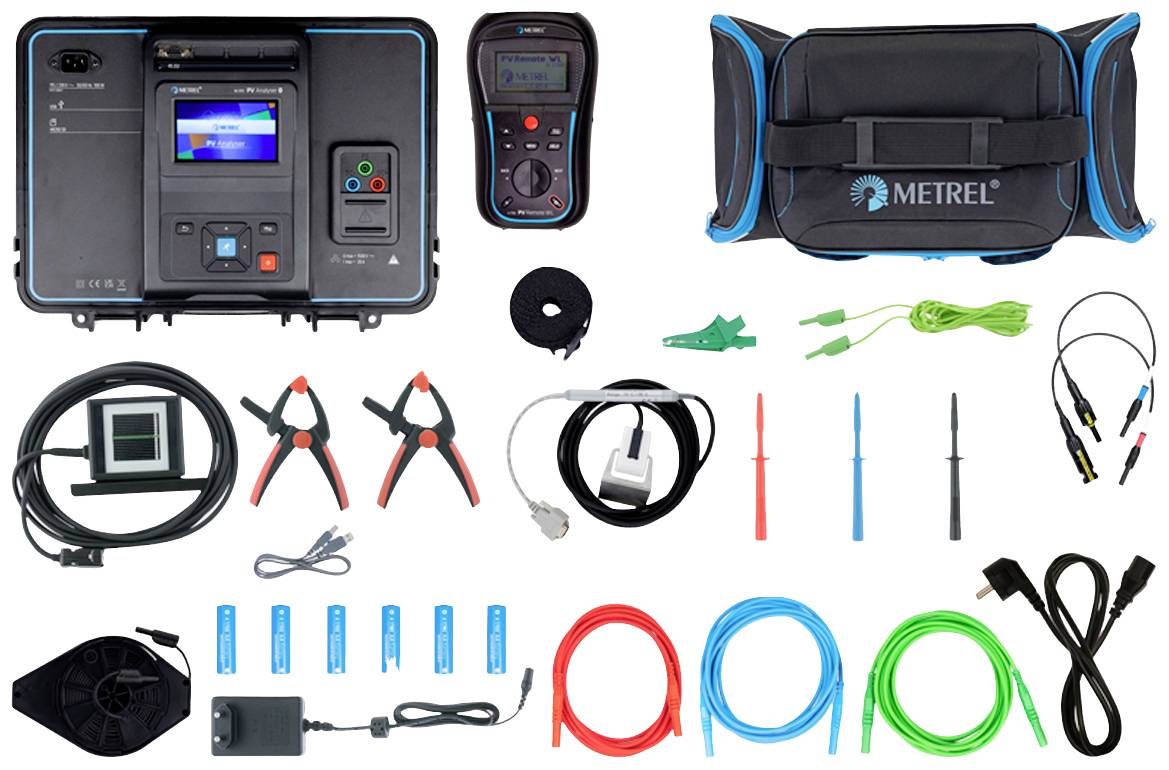

Obseg dostave
- Merilna naprava MI 3115 PV analizator
- 1785 daljinska enota WL
- Temperaturni senzor 1833 PV
- Referenčna celica 1834 PV
- 2x sponka A 1835 za pritrditev dodatkov
- S 2145 Set od PV MC4 do banana adapterjev
- Preizkusni kabel 1790 RED, 3 m, 2,5 mm2
- Testni kabel 1790 MODRI, 3 m, 2,5 mm2
- Testni kabel 1792, zelen, 3 m, 0,75 mm2
- Testni kabel 1509, črn, 50 m, 0,75 mm2 - zvitek
- Preizkusni kabel 1012, zelen, 4 m, 0,75 mm2
- Sponka krokodil 1309, zelena
- Testna sonda 1014, črna
- Testna sonda 1015, modra
- Testna sonda 1016, rdeča
- A 1727 USB kabel tipa A/B
- Napajalni kabel 1728 2m, 3x 0,75 mm2
- Velikost mehke podložene torbe 1551: L
- A 1548 Napajalnik 0,5 A/12 V**
- Pas za nošenje iz leta 1791
- S 2080 polnilne baterije 1,2 V, 2100 mAh, tip AA, 6 kosov
- Kalibracijski certifikat za MI 3115
- Kalibracijski certifikat za A 1785
- Navodila.
