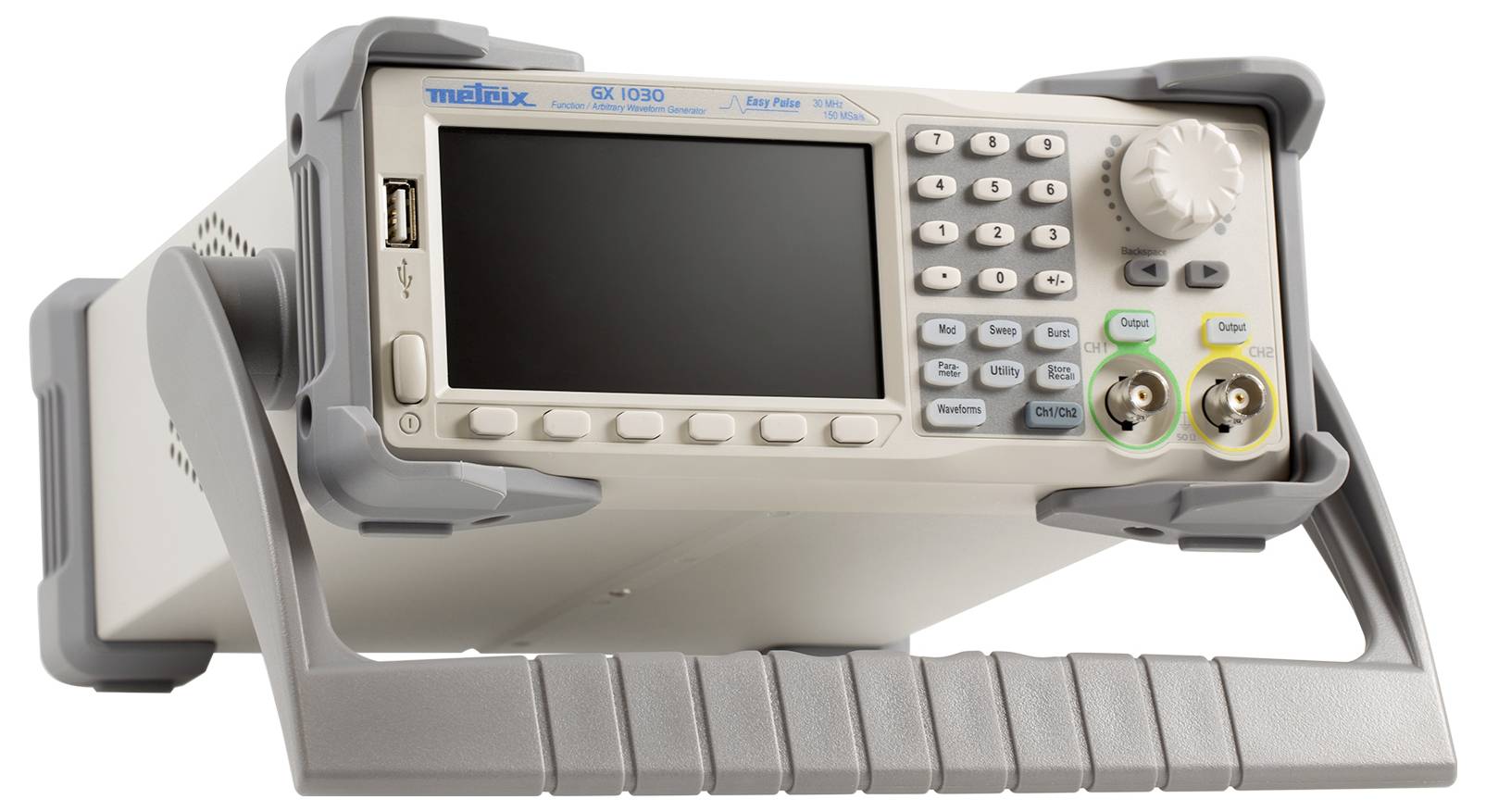

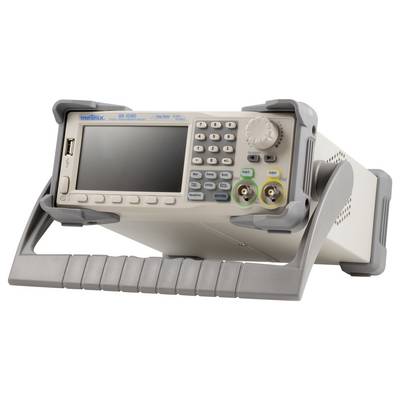

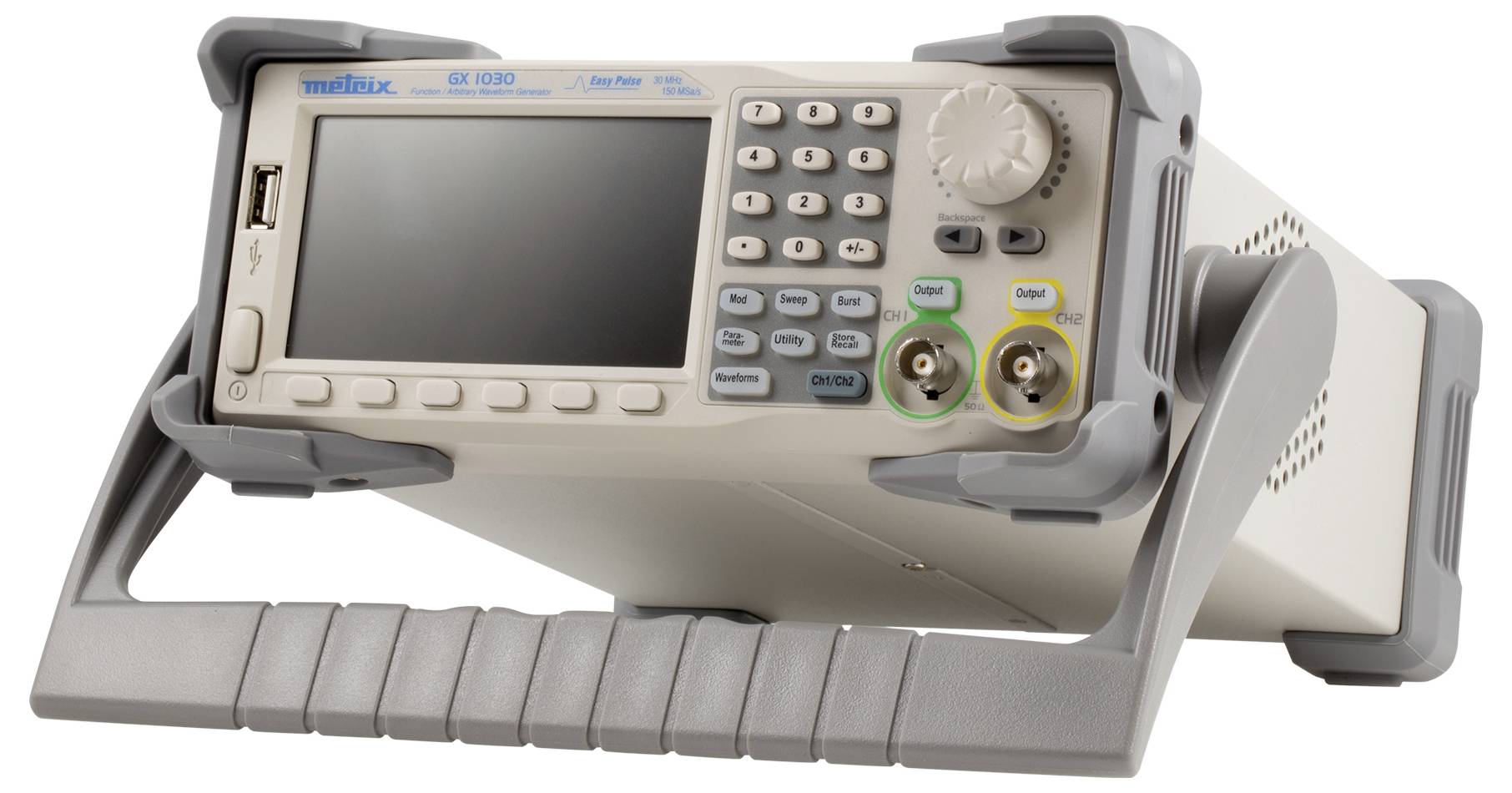

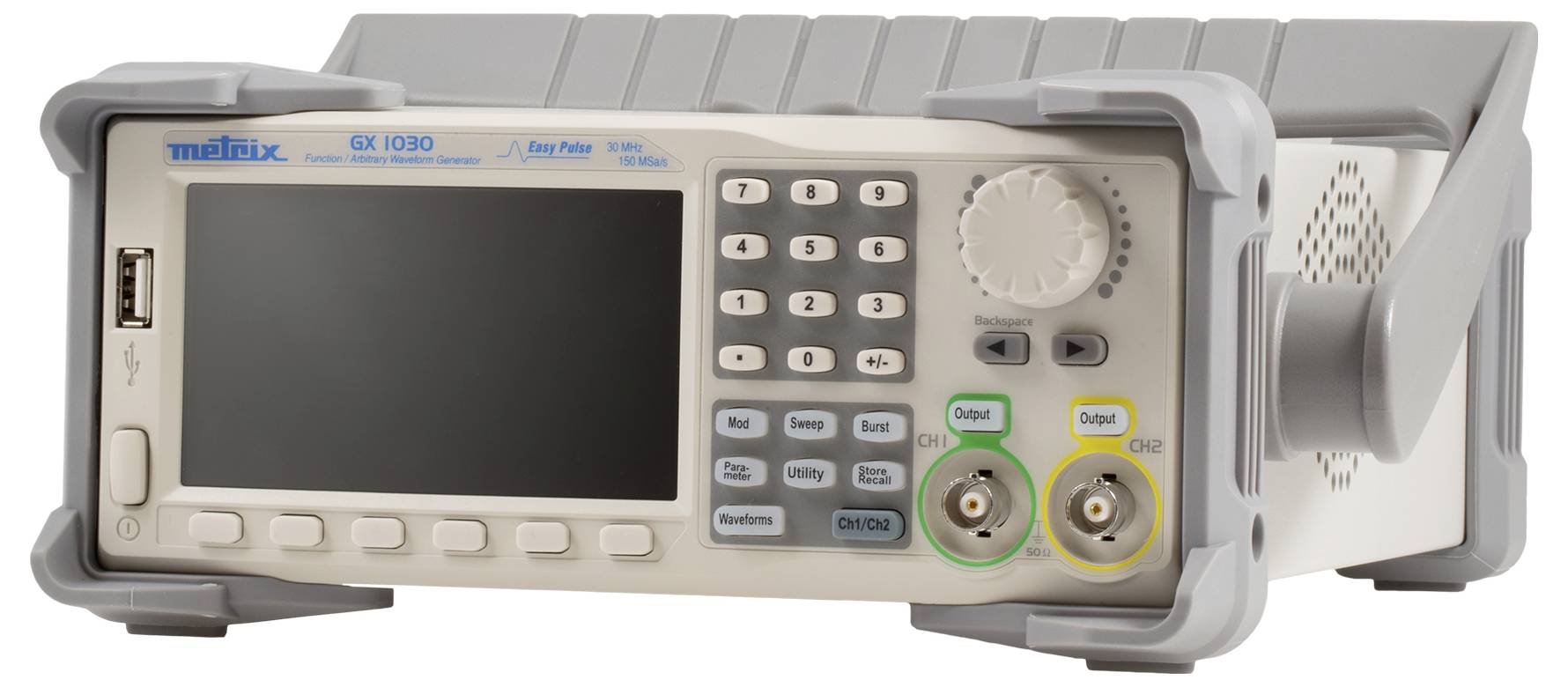

Metrix GX 1030 omrežno napajanje 0.01 MHz - 30 MHz arBitrarni, trikotni, lorenzova krivulja, pulzni, klančina , šum, pra
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (1175,00 € / Kos)
1175,00 €
z DDV
Vključena 14-dnevna pravica do vračila
Poudarki in podrobnosti
Metrix GX 1030 omrežno napajanje 0.01 MHz - 30 MHz arBitrarni, trikotni, lorenzova krivulja, pulzni, klančina , šum, pravokotni, signalni, sinus
- Večnamenski, visoko zmogljiv generator poljubnih funkcij za generiranje najbolj stabilnih signalov visoke ločljivosti do 30 MHz
- Opremljen z velikim 4,3-palčnim barvnim zaslonom TFT z visokim kontrastom (960 x 540 mm)
- DDS tehnologija na 2 izhodih (spojitev ali podvojitev) - kombinacija funkcij
- Hitrost vzorčenja 150 Ms/s s frekvenčno ločljivostjo 14 bitov
- Analogna in digitalna AM ali FM modulacija, FSK&ASK, PSK in PWM kot tudi praktične funkcije SWEEP in BURST
- Vgrajen frekvenčni števec od 100 MHz do 200 MHz
- Tehnologija EasyPulse in TrueArb: Generiranje impulzov z nizkim tresenjem in odpravo tresenja/popačenja signala
- Možnost programiranja prek USB ali Ethernet povezave, nadzor preko programske opreme za osebni računalnik in shranjevanje na USB ključ
Tehnične specifikacije
- Gumbi za upravljanje na sprednji strani: 23 neposrednih funkcijskih gumbov, 1 vrtljivo stikalo
- Nastavitev parametrov signala: Zvezno z enkoderjem ali numerično tipkovnico
- Izhodi BNC na sprednji plošči: Izhodi generatorja 1 in 2 - neodvisne nastavitve (valovna oblika, f, faza, amplituda, ...), povezane, podvojene ali kombinirane
- BNC vhodi in izhodi na zadnji plošči: 3 vhodi/izhodi ext trigger, frekvenčni števec in ura 10MHz - sinhronizacija
- ustvarjanje signala
- Valovne oblike: sinus, kvadrat, trikotnik, rampa, impulz, šum, poljubno (196 vgrajenih valovnih oblik)
- Ločljivost/vzorčenje: 14 bitov/150Ms/s
- Pomnilnik: globina pomnilnika 16 kpt - shranjevanje vnaprej nameščenih ali specifičnih signalov na USB ključek
- Obdelava signala Sx-Gene: zajem, prenos in modifikacija signala, pridobljenega z osciloskopom (OX5000, OX6000, OX7000, OX9000, Scopein@Box).
- Grafična ali matematična manipulacija s programsko opremo Sx-Gene Modifikacija pridobljenega signala in/ali kombinacija standardnih signalov generatorja
- signalne frekvence
- Frekvenčni razpon: sinus od 0,001 mHz do 30,000 MHz, trikotnik 500 kHz, šum in kvadrat 30 MHz, impulz 12,5 MHz, poljubna valovna oblika 6 MHz
- Ločljivost/natančnost: 7-mestni zaslon - ločljivost 1MHz - navpična natančnost ≤ (1% + 1mVpp) pri 10kHz
- Dolgoročni zamik: ±100 ppm/leto
- Temperaturni koeficient: do 5 ppm/°C
- amplituda
- Raven napetosti: 50 Ω izhod = 2 mVpp ~ 10 Vpp do 10 MHz / 2 mVpp ~ 5 Vpp ≥10 MHz | HiZ izhod = 4 mVpp ~ 20 Vpp do 10 MHz / 4 mVpp ~ 10 Vpp ≥ 10 MHz
- Natančnost nivoja (ravnost): 7-mestni zaslon - ločljivost 1 MHz - navpična natančnost do = (1% + 1 mVpp) pri 10 kHz
- VDC odmik: ±100ppm/leto
- Impedanca/zaščita: do 5 ppm/°C
- lastnosti signala
- Sinusni signal: tipična stopnja popačenja do 0,075 % za f do 20 kHz in harmoniki do - 50 dBc
- Trikotni signal (maks. frekvenca 2 MHz): napaka linearnosti največ do 1%
- Kvadrat in impulz: tipični čas vzpona do 16,8 ns - delovni cikel 10-90 % (DC do f do 20 MHz) - impulz najmanj 32,6 ns ločljivost 1 ns
- AM modulacija
- Nosilec: sinus, kvadrat, trikotnik, poljubno
- Modulirani signali: sinusni, kvadratni, rampni, šumni, poljubni (1 mHz - 20 kHz)
- Globina: od 0% do 120%
- FM modulacija
- Nosilec: sinus, kvadrat, trikotnik, poljubno
- Modulirani signali: sinus, kvadrat, rampa, trikotnik, šum, poljubni (1 mHz - 20 kHz)
- Frekvenčni premik: od 0 do 15 MHz
- FSK modulacija
- Nosilec: sinus, kvadrat, trikotnik, poljubno
- Modulirani signali: 50 % delovni cikel (od 1 mHz do 50 kHz)
- ASK modulacija Stolpec 4
- Nosilec: sinus, kvadrat, trikotnik, poljubno
- Modulirani signali: 50 % delovni cikel (od 1 mHz do 50 kHz)
- PM modulacija
- Nosilec: sinus, kvadrat, trikotnik, poljubno
- Modulirani signali: sinus, kvadrat, rampa, trikotnik, hrup, poljubni (2 mHz - 20 kHz)
- Fazni zamik: od 0 do 360°
- PWM modulacija
- Frekvenca: 1mHz do 1MHz
- Modulirani signali: sinusni, kvadratni, trikotni, šumni, poljubni
- Ločljivost: 6,67 ns
- Pometanje
- Nosilec: sinus, kvadrat, rampa, trikotnik, poljubno
- Tip: linearni / logaritemski
- Smer: navzgor ali navzdol
- Hitrost brisanja: od 1 ms do 500 s
- Proženje: ročno, zunanje, notranje
- izbruh
- Signali: sinusni, kvadratni, rampni, poljubni
- Tip: Kratek (1-100.000 ciklov), neskončen, vrata
- Fazni začetek/izklop: od 0° do +360°
- Notranja doba: od 1 μs do 1000 s ±1 %
- Frekvenčni števci
- Merilno območje: od 100 mHz do 200 mHz
- Parametri: frekvenca, globina, obdobje, delovni cikel, impulz
- Izhodna oblika signala
Stopnice, trapez, pulz, klančina, sinus, ...
- Vrsta izdelka
omrežno napajanje
- Frekvenčni razpon
0.01 MHz - 30 MHz
- Izhodna oblika signala
arBitrarni
trikotni
lorenzova krivulja
pulzni
klančina
šum
pravokotni
signalni
sinus
- Prikaz
LCD
delovni standardi (lastni)
- Mere
(Š x V) 260 mm x 107 mm
- Teža
4350 g
- Frekvenca (maks.)
30 MHz
- Frekvenca (min.)
0.01 MHz
- Značilnosti
vklj. frekvenčni števec
modulacija
- Merilna kategorija
CAT II
- Širina
260 mm
- Višina
107 mm
- Vmesniki
USB
LAN
- Napajanje
230 v/ac
omrežno
- Vrsta
GX 1030
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2749774 Metrix GX 1030 omrežno napajanje 0.01 MHz - 30 MHz arBitrarni, trikotni, lorenzova krivulja, pulzni, klančina , šum, pra
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2749774 Metrix GX 1030 omrežno napajanje 0.01 MHz - 30 MHz arBitrarni, trikotni, lorenzova krivulja, pulzni, klančina , šum, pra
Navodila za uporabo in varnost 2749774 Metrix GX 1030 omrežno napajanje 0.01 MHz - 30 MHz arBitrarni, trikotni, lorenzova krivulja, pulzni, klančina , šum, pra
Garancijski pogoji
Garancijski pogoji 2749774 Metrix GX 1030 omrežno napajanje 0.01 MHz - 30 MHz arBitrarni, trikotni, lorenzova krivulja, pulzni, klančina , šum, pra
Opis
GX1030 je generator poljubnih funkcij od 0,01 MHz do 30 MHz za natančne in raznolike, enostavne in zapletene signale vseh vrst: sinusne, kvadratne, trikotne, rampe, pulze, hrup, poljubne (196 vgrajenih valovnih oblik), ki jih združuje z veliko višjimi ... Ustvarja natančnost in stabilnost frekvence kot tradicionalni generatorji. Poleg tega GX1030 uporabniku ponuja notranje in zunanje modulacije ter linearne in logaritemske premike. S funkcijo BURST, ki omogoča še natančnejšo analizo in detekcijo zelo kratkih dogodkov, pa lahko nastavimo želeno število ciklov signala na časovno obdobje. Vgrajen merilnik frekvence pa pokriva frekvenčno območje od 100 MHz do 200 MHz. Funkcija harmonike ustvari 16 sodih ali lihih vrst amplitude in faze. Ergonomsko oblikovan GX1030 ima LCD zaslon velikega formata (960 x 540 mm), ki ponuja odlično berljivost na 4,3-palčnem barvnem TFT zaslonu z visokim kontrastom. Za prenos sta na voljo dve računalniški programski opremi za generiranje poljubnih signalov in programiranje generatorja: SX-GENE in EasywaveX.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba

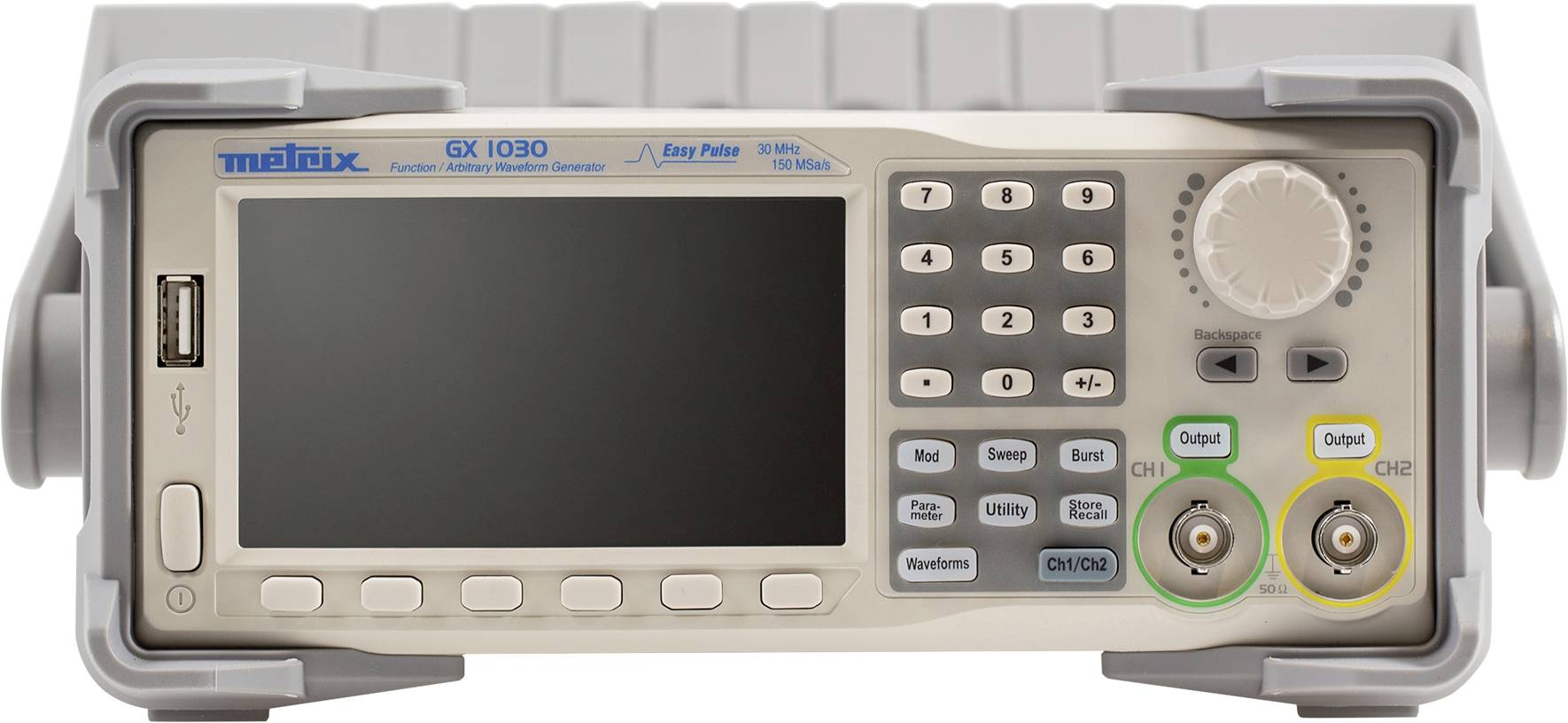

- Izhodi BNC na sprednji plošči: Izhodi generatorja 1 in 2
- Neodvisne nastavitve (valovna oblika, f, faza, amplituda ...), povezane, podvojene ali kombinirane
- Zadnji BNC vhodi in izhodi: 3 vhodi/izhodi Ext trigger, frekvenčni števec in taktni vir 10 MHz - sinhronizacija
- Frekvenčni števec: od 100MHz do 200MHz

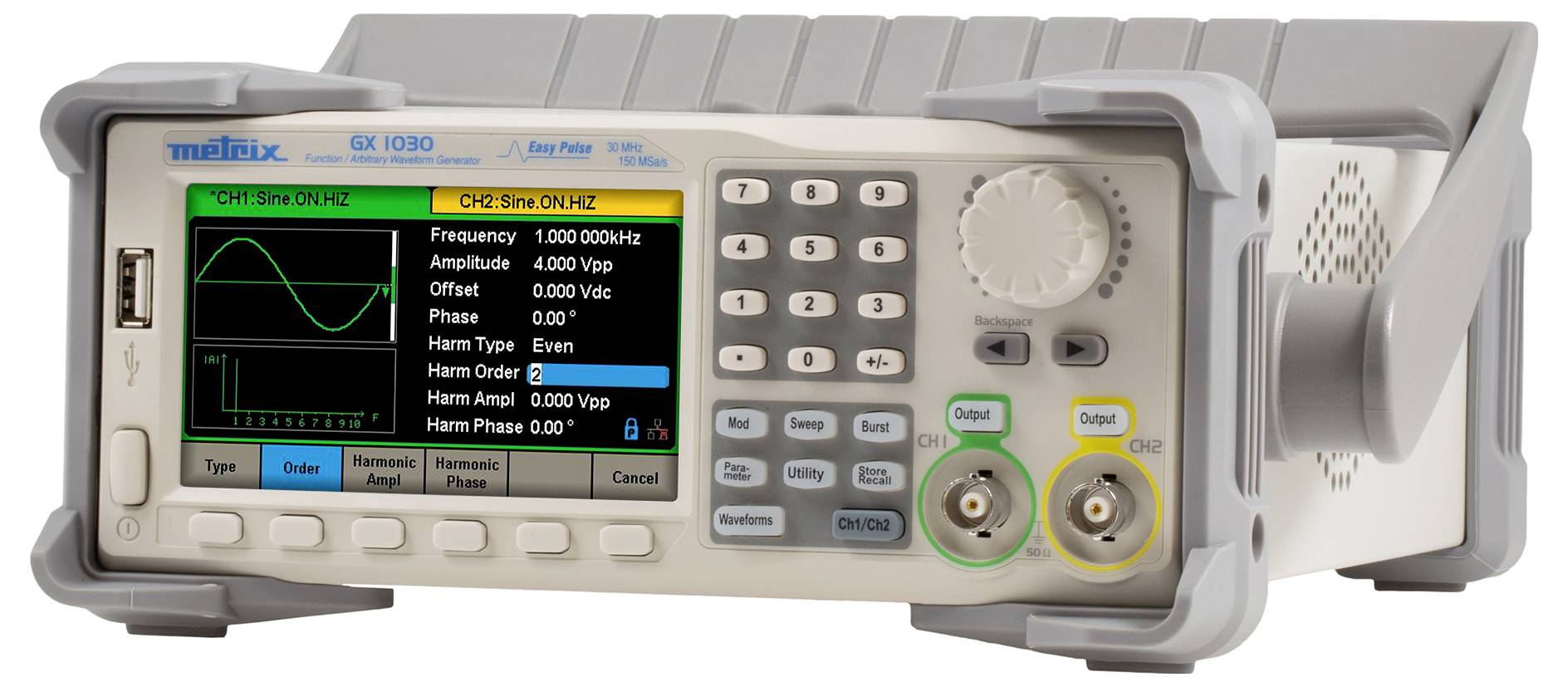

- Harmonična funkcija: Grafični prikaz, 16 sodih ali lihih vrstnih redov z amplitudo in fazo
- Shranjevanje: Shranite prednastavljene ali prilagojene signale ali celotne konfiguracije naprave na ključ USB
- Komunikacijski vmesnik: naprava USB, gostitelj USB, LAN
- Frekvenčni razpon od 0,001 MHz do 30 MHz klasičnih in poljubnih signalov
- DDS tehnologija na 2 izhodih (spojitev ali podvojitev) - kombinacija funkcij
- Hitrost vzorčenja 150 MS/s s frekvenčno ločljivostjo 14 bitov
- Analogna in digitalna AM ali FM modulacija, FSK&ASK, PSK in PWM
- Priročne funkcije SWEEP in BURST
- Frekvenčni števec od 100 Mhz do 200 Mhz
- Tehnologija EasyPulse za ustvarjanje impulzov z nizkim tresenjem impulza
- Tehnologija TrueArb za odpravo tresenja in popačenja signala
- Programiranje preko USB ali Ethernet povezave in shranjevanje na USB ključ
- Harmonična funkcija: Grafični prikaz: 16 vrst, liho ali sodo, z amplitudo in fazo
- Kombinacija kanalov: Prikaz razporeditve: 2 interna kanala CH1-CH2-CH1+CH2
- Shranjevanje: Shranite prednastavljene ali prilagojene signale ali celotne konfiguracije naprave na ključ USB
- Komunikacijski vmesniki: USB naprava, USB host, LAN
- Programska oprema: programsko opremo SX-GENE lahko prenesete z našega mesta za podporo skupaj z gonilniki LV in LW

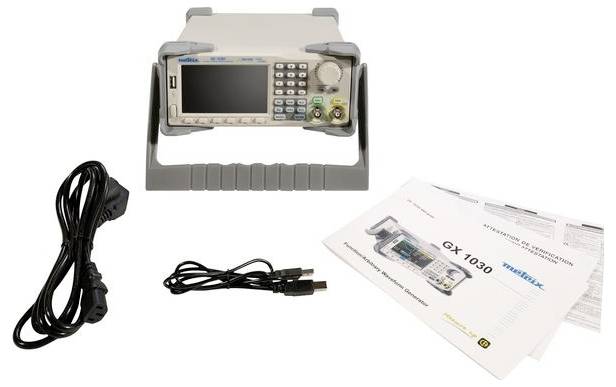

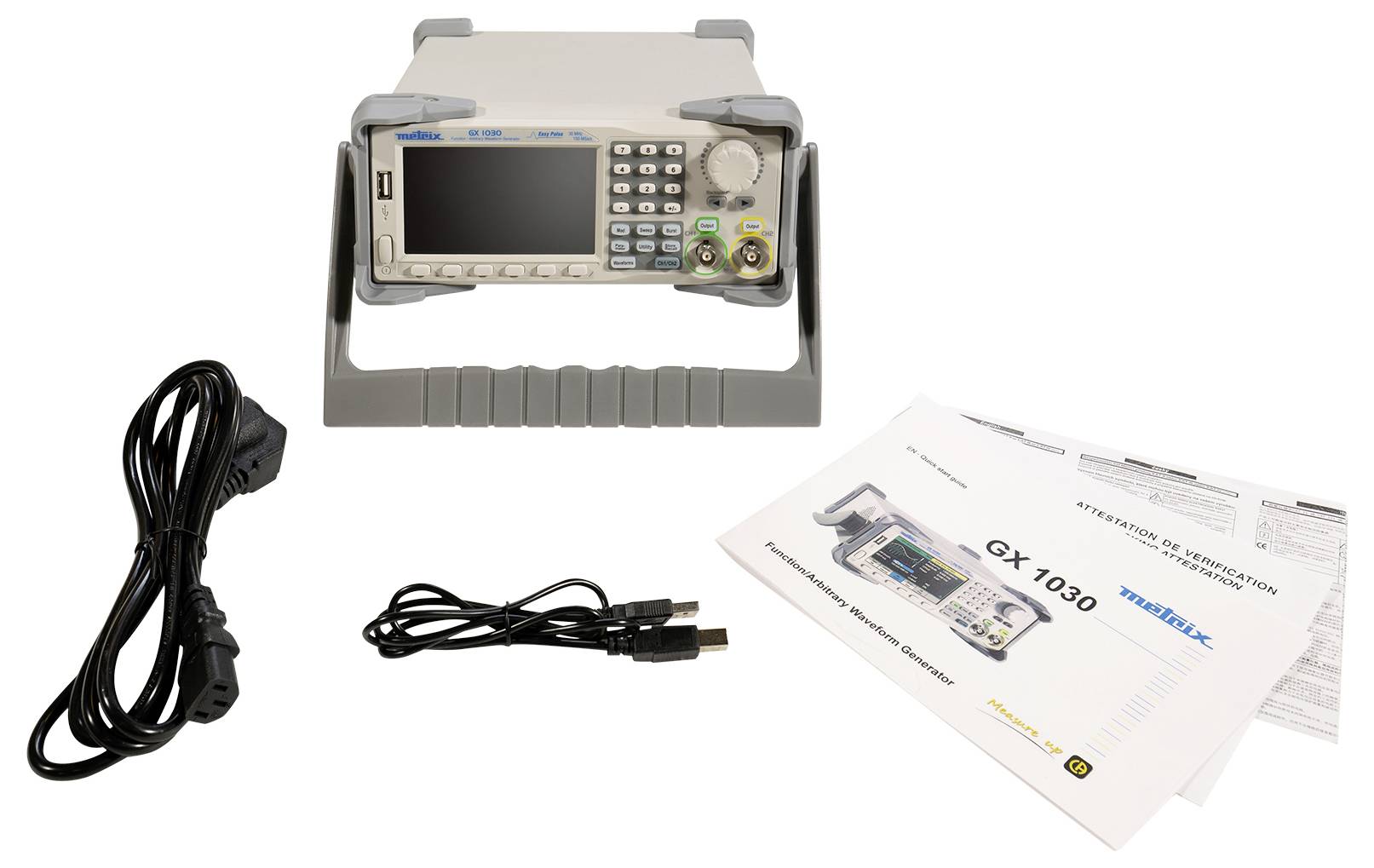

Obseg dostave
- 1 omrežni priključni kabel 2P+E
- 1 USB kabel
- 1 natisnjen vodnik za hiter začetek v petih jezikih
