Močnostno stikalo 1 kos Siemens 3RV1011-0EA10 3 zapiralni, nastavitev (tok): 0.28

Električni stikalni element z napisom 'Siemens Sirius', ki prikazuje preklop z 'I' (vklop) na 'O' (izklop), zelenim gumbom za 'Test'.

Slika je simbolična

Pogled v proizvodno dvorano z elektronsko krmilno omaro na levi strani. Na desni je skozi mokro deževno okno videti stroj.

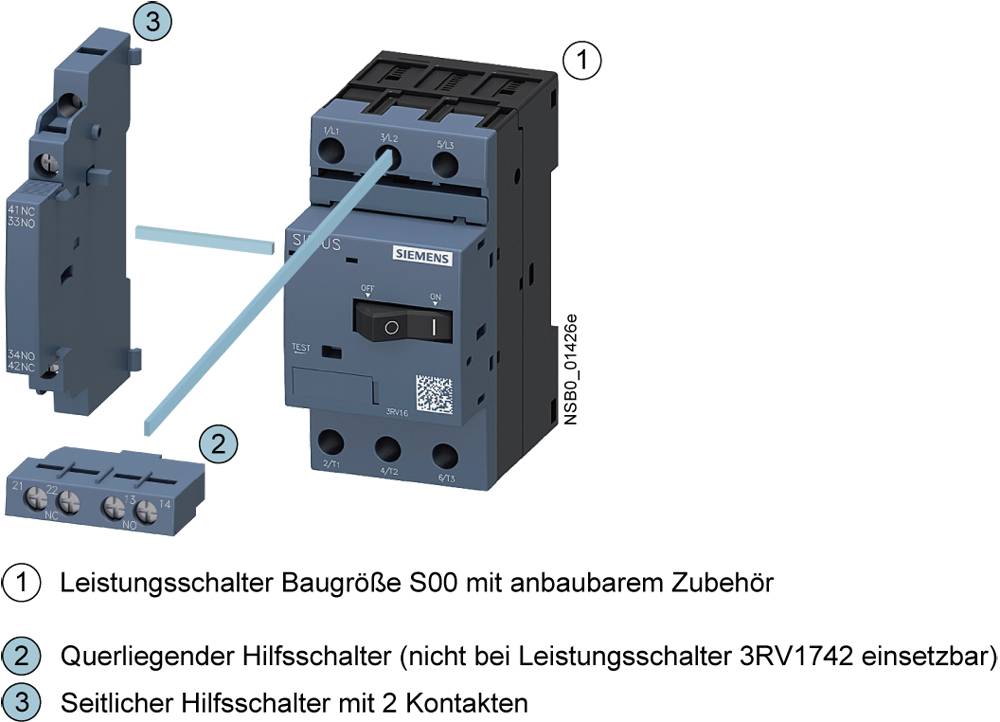

'Odklopnik velikosti S00 z namestitveno opremo: 1 Pomožno stikalo, 2 Prečno ležeče pomožno stikalo, 3 Stranski pomožni kontakt.'

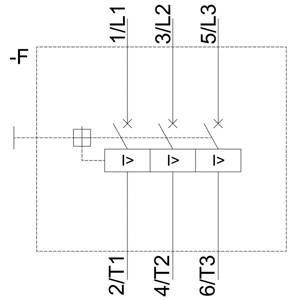

Načrt vezja s tremi varovalkami (1/L1, 3/L2, 5/L3) in tremi stikali (2/T1, 4/T2, 6/T3).

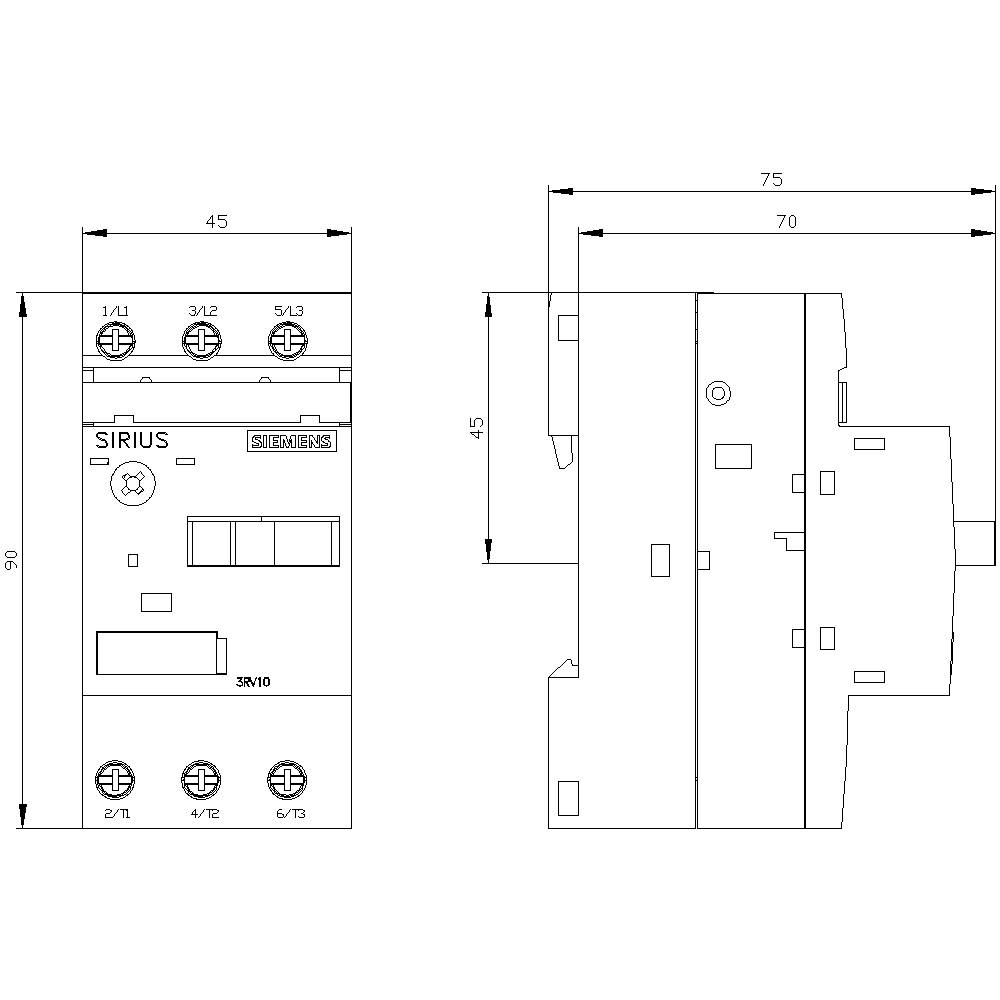

Tehnična risba električnega stikala s sprednjim in stranskim pogledom, vključno z merami v milimetrih in detajli priključkov.

1/5

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

0.4 A

Kontakt

3 zapiralo

Priključek

vijačna sponka

Vrsta

3RV1011-0EA10

Podatkovni list izdelka (PDF)

Dostava sre, 28.10.

Število

kos - zaloga Nemčija

Skupaj (93,99 € / Kos)

93,99 €

z DDV

Samo 9,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV1011-0EA10

Velikost: S00

Nastavitveno območje toka (min.): 0.28 A

Nastavitveno območje toka (maks.): 0.4 A

Nastavitveno območje (tok): 0.28 - 0.4 A

Kontakt: 3 zapiralo

Število polov: 3-polni

Vrsta pomožnega kontakta: 3 zapiralo

Preklopna napetost (maks.): 690 V/AC

Priključek: vijačna sponka

: IP20

Globina: 81 mm

Širina: 45 mm

Višina: 90 mm

Mere: (Š x V x G) 45 x 90 x 81 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Izvedba: močnostno stikalo

Nastavljivo območje: 0,28–0,40 A

Vrsta: 3RV1011-0EA10

Obratovalna napetost: maks. 690 V, 50/60 Hz

: 45

: 90 mm

: 75 mm

: 0.09 kW

: FALSE

: 0.4 A

: FALSE

: 3

: 690-690 V

: 0.28-0.4 A

: IP20

: TRUE

: Screw connection

: Rocker lever

: Magnetic

: 0.1 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: ni pomembno

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV1011-0EA10 3 zapiralni, nastavitev (tok): 0.28 - 0.4 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502417

Priporočeni izdelki

0.4 A

0.28 A

Močnostno stikalo 1 kos Siemens 3RV1011-0CA10 3 zapiralni, nastavitev (tok): 0.18 - 0.25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502415

0.25 A

0.18 A

Močnostno stikalo 1 kos Siemens 3RV1011-0FA10 3 zapiralni, nastavitev (tok): 0.35 - 0.5 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502418

0.5 A

0.35 A

Močnostno stikalo 1 kos Siemens 3RV1011-0GA10 3 zapiralni, nastavitev (tok): 0.45 - 0.63 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502419

0.63 A

0.45 A

Močnostno stikalo 1 kos Siemens 3RV1011-0HA10 3 zapiralni, nastavitev (tok): 0.55 - 0.8 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502420

0.8 A

0.55 A

Močnostno stikalo 1 kos Siemens 3RV1011-0JA10 3 zapiralni, nastavitev (tok): 0.7 - 1 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502427

1 A

0.7 A

Močnostno stikalo 1 kos Siemens 3RV1011-0KA10 3 zapiralni, nastavitev (tok): 0.9 - 1.25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502428

1.25 A

0.9 A

Močnostno stikalo 1 kos Siemens 3RV1011-1AA10 3 zapiralni, nastavitev (tok): 1.1 - 1.6 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502429

1.6 A

1.1 A

Močnostno stikalo 1 kos Siemens 3RV1011-1BA10 3 zapiralni, nastavitev (tok): 1.4 - 2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502431

2 A

1.4 A

Močnostno stikalo 1 kos Siemens 3RV1011-1CA10 3 zapiralni, nastavitev (tok): 1.8 - 2.5 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm

Št. izdelka:502432

2.5 A

1.8 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 502417 Močnostno stikalo 1 kos Siemens 3RV1011-0EA10 3 zapiralni, nastavitev (tok): 0.28 - 0.4 A preklopna napetost (maks.): 69

Navodila za uporabo in varnost

Navodila za uporabo in varnost 502417 Močnostno stikalo 1 kos Siemens 3RV1011-0EA10 3 zapiralni, nastavitev (tok): 0.28 - 0.4 A preklopna napetost (maks.): 69

Opis

Splošni opis:
Močnostna stikala 3RV1 so kompaktna stikala za omejevanje toka, ki so optimizirana za porabniške odcepe. Stikala se uporabljajo za preklapljanje in zaščito trifaznih motorjev do 45 kW pri AC 400 V oz. tudi za druge porabnike z maks. nazivnimi tokovi do 100 A. Močnostna stikala 3RV1 in kontaktorji 3RT1 so tako električno kot tudi po obliki usklajeni med seboj, zato jih lahko brez težav združite v porabniške odcepe.
Močnostna stikala 3RV1 lahko z njihovo zaščito pred kratkim stikom in preobremenitvijo uporabite za zaščito motorja, transformatorja in sistemov.
Glavne značilnosti:
odpornost na vremenske vplive, napajanje od zgoraj ali spodaj, vijačni priključek brez pomožnega stikala, obsežna enotna oprema za vse velikosti, razred 10, ustreza EN 60079-7/14, EN 60947-1/-4-1, dovoljenji UL in CSA, zaščita pred dotikanjem v skladu z DIN VDE 0106 del 100, maks. nazivni tok 50 A (45 kW pri 400 V/AC), izjemna dolgoročna stabilnost.

Obseg dostave

Močnostno stikalo 1 kos Siemens 3RV1011-0EA10 3 zapiralni, nastavitev (tok): 0.28 - 0.4 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 90 x 81 mm
