Močnostno stikalo 1 kos Siemens 3RV2011-1BA10 3 zapiralni, nastavitev (tok): 1.4

Črn in siv Siemensov odklopnik z vrtljivim stikalom na sprednji strani, ki se uporablja za krmiljenje električnih tokokrogov.

Slika je simbolična

Električna razdelilna omara v ospredju prikazuje podrobne tehnične komponente. V ozadju je deževna steklena plošča pred zamegljenim industrijskim notranjim prostorom.

'Nabor dodatne opreme' prikazuje enajst oštevilčenih komponent električne naprave, ki so med seboj povezane s puščicami.

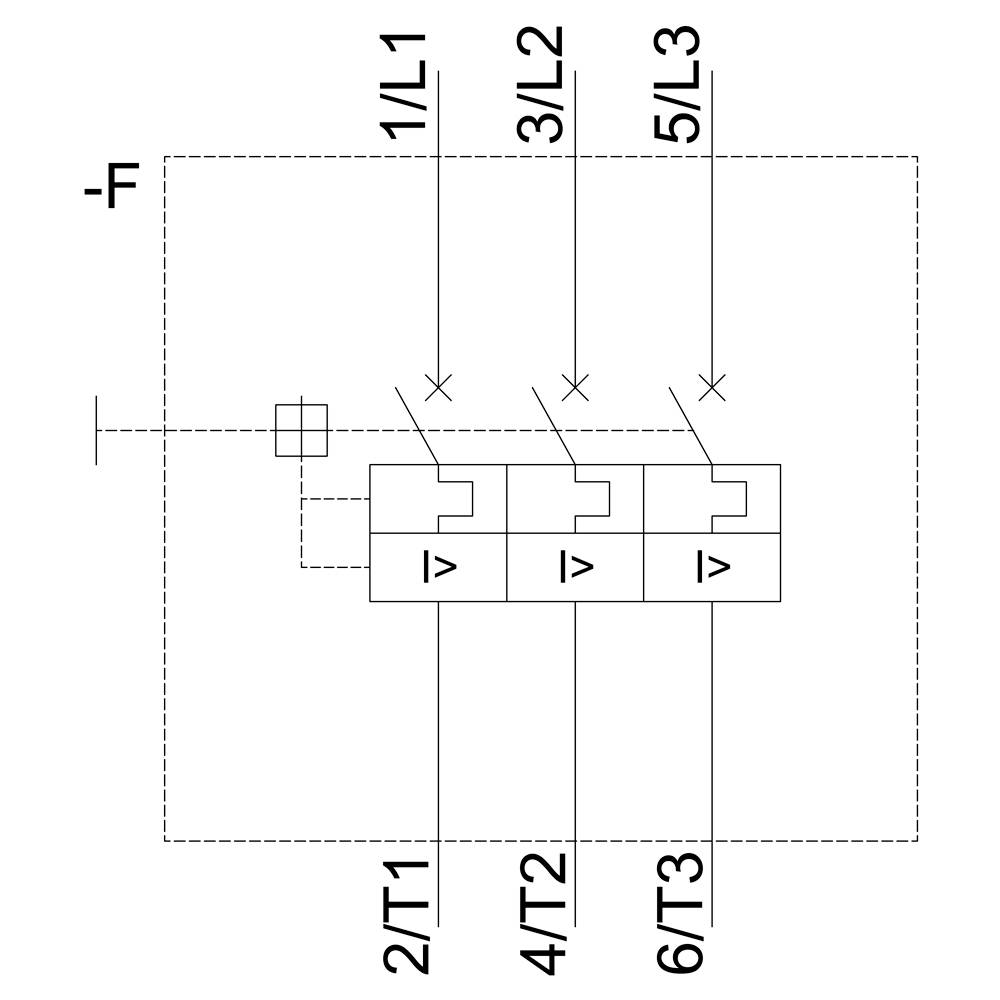

Načrt trifaznega stikala z tremi stikalnimi simboli za faze L1, L2 in L3. Povezave do T1, T2, T3.

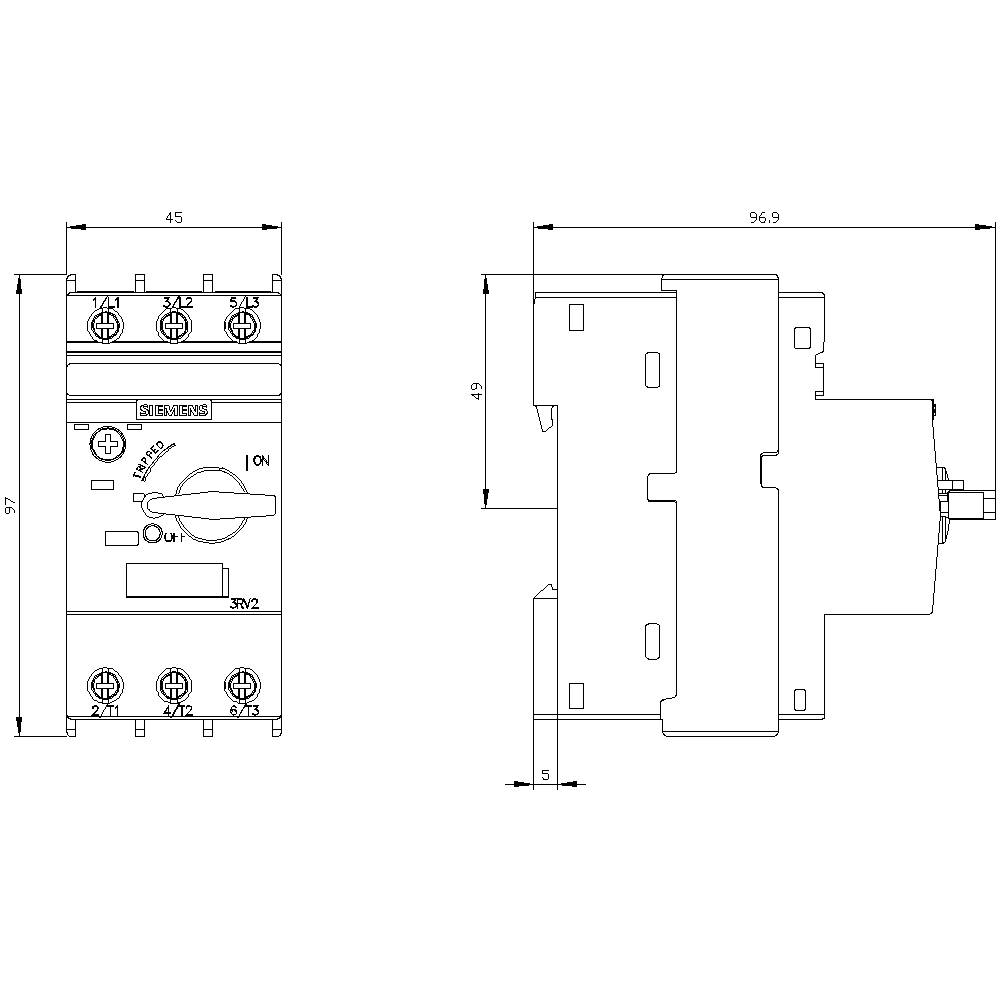

Shematski načrt močnostnega stikala s sprednjim in stranskim pogledom. Mere so navedene v milimetrih za širino, višino in globino.

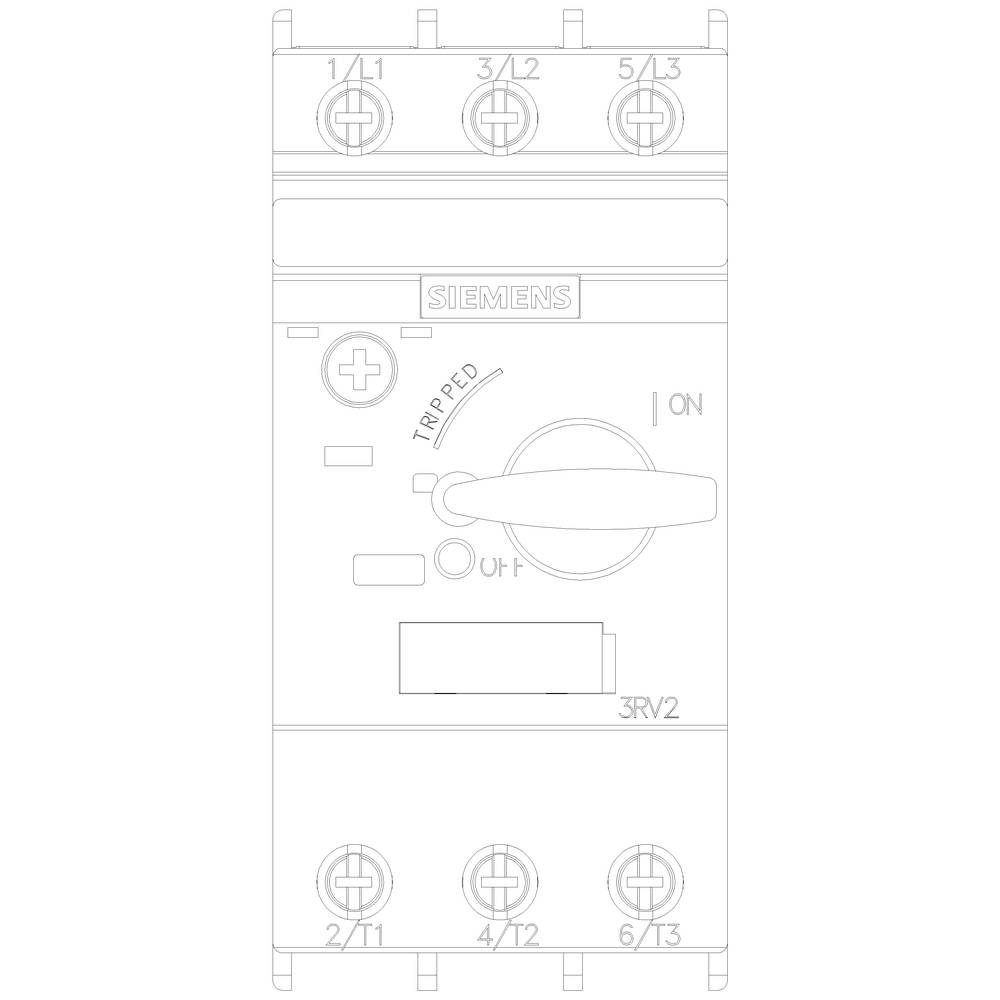

'Stikalna naprava z vrtljivim gumbom, zgoraj trije priključki (1L1, 3L2, 5L3), spodaj trije priključki (2/T1, 4/T2, 6/T3), ime proizvajalca: Siemens.'

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

2 A

Kontakt

3 zapiralo

Priključek

vijačni

Vrsta

3RV2011-1BA10

Podatkovni list izdelka (PDF)

Dostava tor, 13.10.

7 kos - zaloga Nemčija

Število

kos - zaloga Nemčija

Skupaj (83,99 € / Kos)

83,99 €

z DDV

Samo 9,00 €

Na voljo samo 7 kos - zaloga Nemčija

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izvedba: za zaščito motorja
Izvedba niti: M3
Teža 345 g
Mehanska življenjska doba: 100000
Električna življenjska doba: 100000
Izolacijska napetost: 690 V
Izguba moči: 6 W
Frekvenca: 50/60 Hz

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2011-1BA10

Velikost: S00

Nastavitveno območje toka (min.): 1.4 A

Nastavitveno območje toka (maks.): 2 A

Nastavitveno območje (tok): 1.4 - 2 A

Kontakt: 3 zapiralo

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens Bauform S00

Primerno za znamko: Siemens

Namestitev: din-letev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 97 mm

Mere: (D x Š x V) 150 cm x 45 mm x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

Dolžina: 150 cm

: 45

: 97 mm

: 97 mm

: 0.75 kW

: FALSE

: 2 A

: FALSE

: 3

: 690-690 V

: 1.4-2 A

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 0.4 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2011-1BA10 3 zapiralni, nastavitev (tok): 1.4 - 2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431100

Priporočeni izdelki

2 A

1.4 A

Močnostno stikalo 1 kos Siemens 3RV2011-4AA10 3 zapiralni, nastavitev (tok): 10 - 16 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1430992

16 A

10 A

Močnostno stikalo 1 kos Siemens 3RV2011-1EA10 3 zapiralni, nastavitev (tok): 2.8 - 4 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431007

4 A

2.8 A

Močnostno stikalo 1 kos Siemens 3RV2011-1AA10 3 zapiralni, nastavitev (tok): 1.1 - 1.6 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431018

1.6 A

1.1 A

Močnostno stikalo 1 kos Siemens 3RV2011-0JA10 3 zapiralni, nastavitev (tok): 0.7 - 1 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431046

1 A

0.7 A

Močnostno stikalo 1 kos Siemens 3RV2011-1HA10 3 zapiralni, nastavitev (tok): 5.5 - 8 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431117

8 A

5.5 A

Močnostno stikalo 1 kos Siemens 3RV2011-1DA10 3 zapiralni, nastavitev (tok): 2.2 - 3.2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431121

3.2 A

2.2 A

Močnostno stikalo 1 kos Siemens 3RV2011-0GA10 3 zapiralni, nastavitev (tok): 0.45 - 0.63 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431130

0.63 A

0.45 A

Močnostno stikalo 1 kos Siemens 3RV2011-0KA10 3 zapiralni, nastavitev (tok): 0.9 - 1.25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431131

1.25 A

0.9 A

Močnostno stikalo 1 kos Siemens 3RV2011-1GA10 3 zapiralni, nastavitev (tok): 4.5 - 6.3 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431132

6.3 A

4.5 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1431100 Močnostno stikalo 1 kos Siemens 3RV2011-1BA10 3 zapiralni, nastavitev (tok): 1.4 - 2 A preklopna napetost (maks.): 690 V

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1431100 Močnostno stikalo 1 kos Siemens 3RV2011-1BA10 3 zapiralni, nastavitev (tok): 1.4 - 2 A preklopna napetost (maks.): 690 V

Opis

Odklopnik velikosti S00 za zaščito motorja, RAZRED 10 Sprožitev A 1,4...2 A Sprožitev N 26 A vijačna priključek standardna preklopna zmogljivost Odklopnik SIRIUS 3RV2 za zaščito motorja za varen izklop v primeru kratkega stika in zaščito bremena in sistema pred preobremenitvijo ter za varen odklop sistema od omrežja.
Kompaktna in podnebno odporna odklopnika so zaradi nizkega odvajanja toplote optimizirana za uporabo v napajalnih vodnikih in seveda tudi za motorje IE3/IE4. Samoumevne so svetovne odobritve (npr. IEC in UL/CSA) in uporaba v potencialno eksplozivnih atmosferah (ATEX ali IEC Ex).
Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitvenega releja), zaščito sistema, zaščito kratkega stika zaganjalnikov, zaščito transformatorjev, kot glavna in zasilna stikala za izklop ter za uporabo v IT omrežjih. Na voljo so z vijačnimi ali vzmetnimi sponkami za hitro, vzdrževalno in vibracijam odporno priključitev, opcijsko pa tudi z vgrajenim pomožnim stikalom.
Celovita ponudba dodatne opreme, kot so pomožna stikala, pomožni sprožniki, signalna stikala itd., je standardizirana za vse velikosti. Uporaba različnih možnosti napajanja, kot je na primer pripadajoči napajalni sistem SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga.
Odklopniki 3RV2 nadomeščajo preizkušeno serijo 3RV1.
Preprost, učinkovit, vedno posodobljen – modularni sistem SIRIUS.

Besedilo je strojno prevedeno.

Obseg dostave

Močnostno stikalo 1 kos Siemens 3RV2011-1BA10 3 zapiralni, nastavitev (tok): 1.4 - 2 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm
