Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13

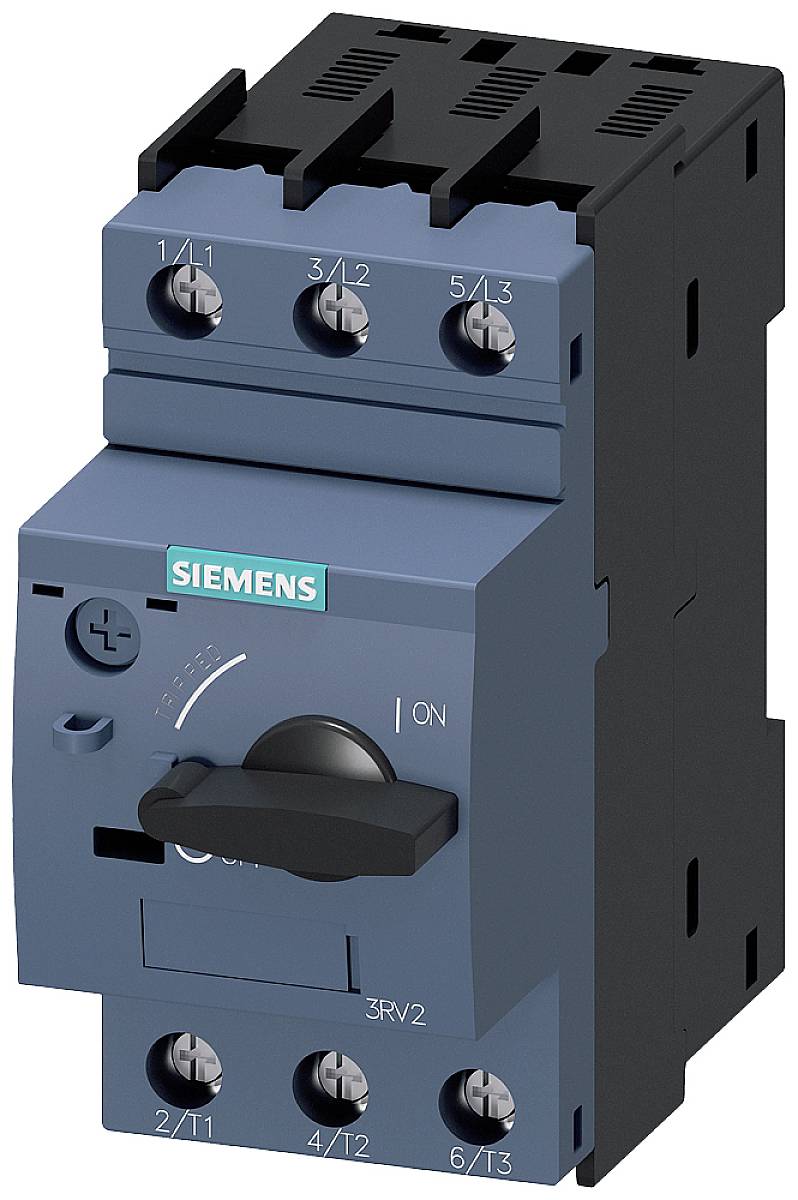

Moder ločilni stikalni element znamke Siemens z vidnimi priključki in vrtljivim ročajem za vklop in izklop.

Slika je simbolična

Notranjost tovarne z mokrimi okni, ki prikazuje stroje. V ospredju odprt električni omar, poln kablov in elektronskih vezij.

'Diagram prikazuje montažni pribor za odklopnike, oštevilčen od 1 do 9. Vsebuje prečne pomožne stikalnike in priključne bloke.'

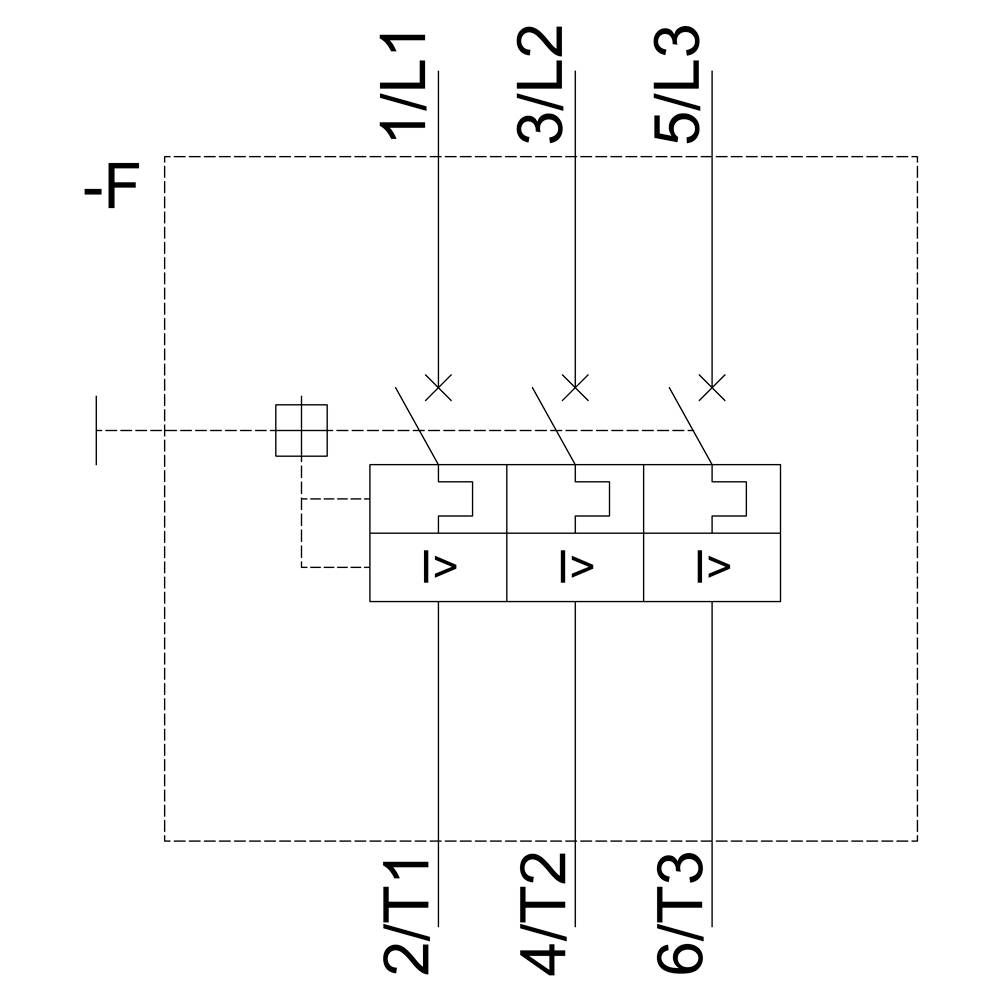

Shematski načrt trifaznega stikala. Prikazuje povezavo med L1, L2, L3 in T1, T2, T3 preko stikal.

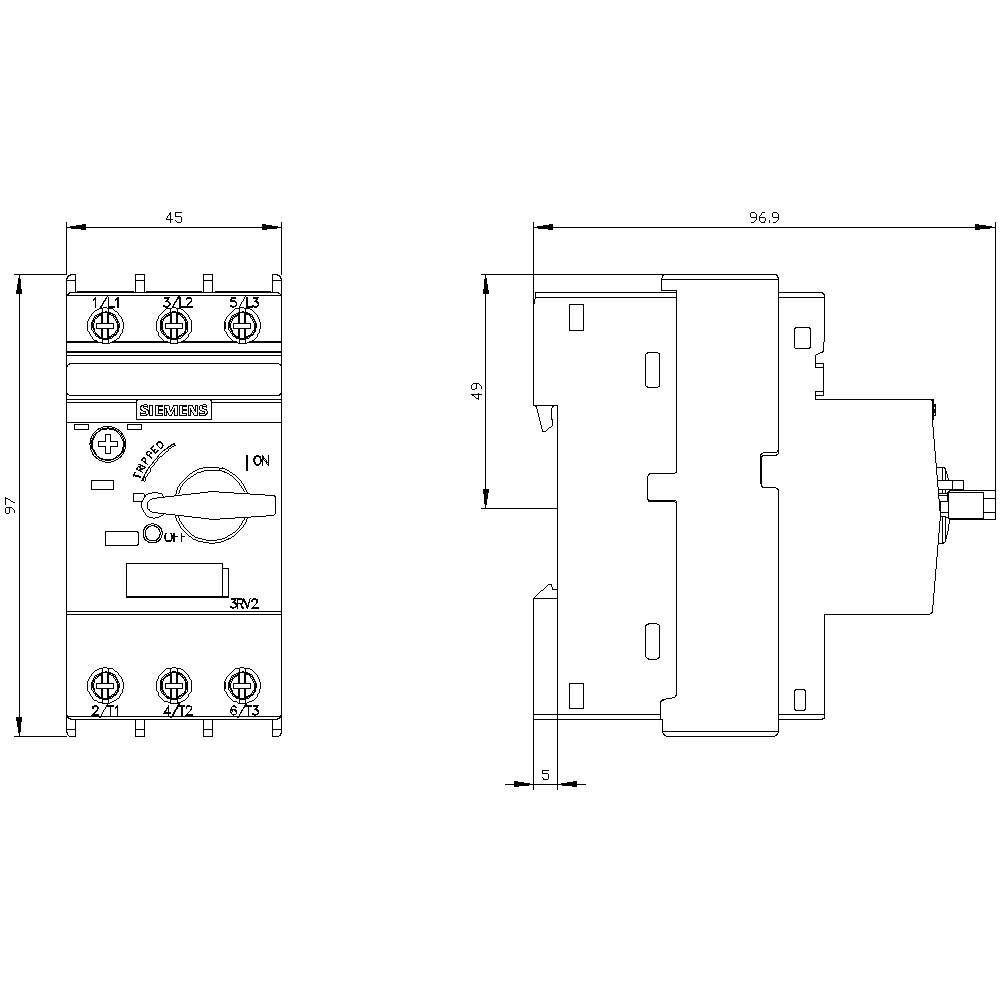

Tehnična risba električnega stikala z merami. Sprednji in stranski pogled prikazujeta natančne geometrijske dimenzije.

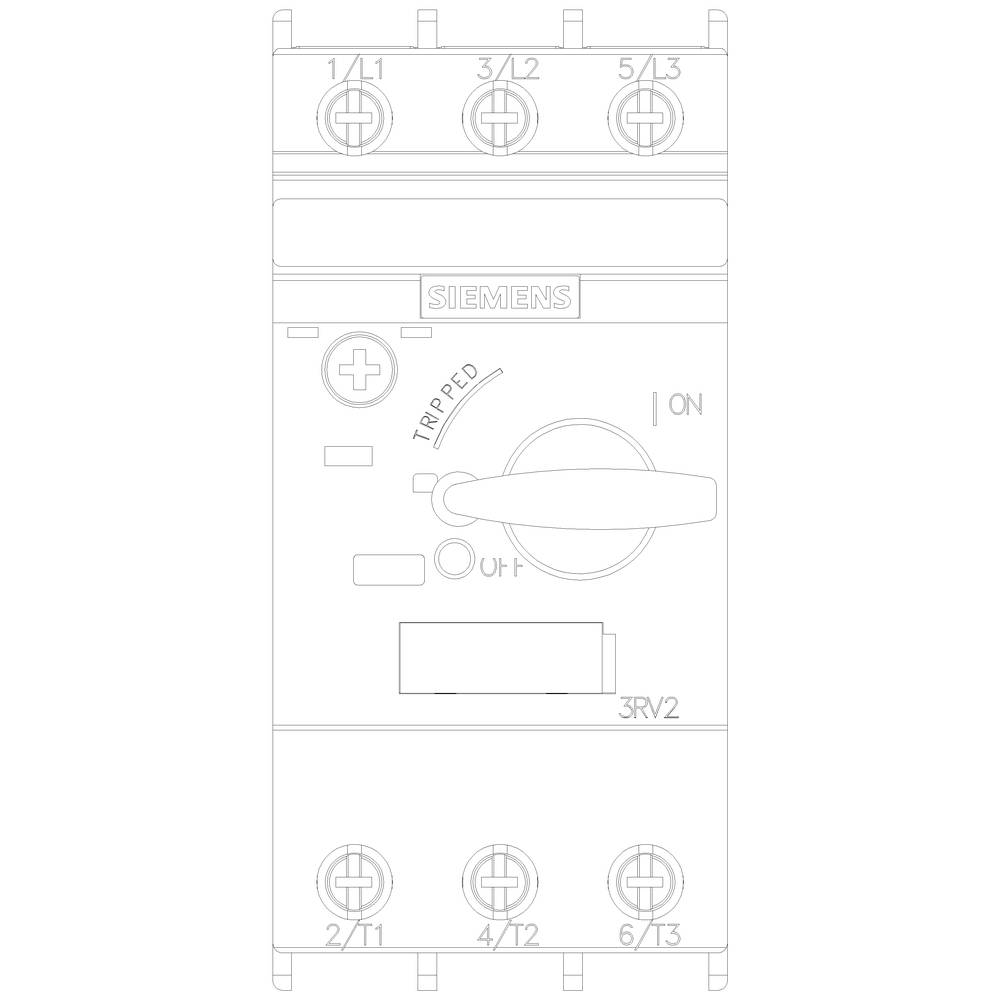

'Zaščitno stikalo s štirimi priključnimi točkami, logotip Siemensa in krmilna ročica za upravljanje električnih tokokrogov.'

1/6

Slika je simbolična

Vrsta izdelka

močnostno stikalo

Nastavitveno območje toka (maks.)

20 A

Kontakt

3 zapiralo

Priključek

vijačni

Vrsta embalaže

Piece

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (104,99 € / Kos)

114,99 €

-9 %

104,99 €

z DDV

Samo 11,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Izvedba: za zaščito motorja
Izvedba niti: M4
Teža 360 g
Mehanska življenjska doba: 100000
Električna življenjska doba: 100000
Izolacijska napetost: 690 V
Odvajanje moči: 8 W
Frekvenca: 50/60 Hz

Vrsta embalaže: Piece

Vrsta izdelka: močnostno stikalo

Vrsta: 3RV2021-4BA10

Velikost: S0

Nastavitveno območje toka (min.): 13 A

Nastavitveno območje toka (maks.): 20 A

Nastavitveno območje (tok): 13 - 20 A

Kontakt: 3 zapiralo

Število polov: 3-polni

Preklopna napetost (maks.): 690 V/AC

Primerno za serijo: Siemens serija Sirius

Primerno za znamko: Siemens

Namestitev: din-letev

Min. temperatura: -20 °C

Maks. temperatura: +60 °C

Značilnosti: s pomožnim kontaktom

Priključek: vijačni

: IP20

Globina: 97 mm

Širina: 45 mm

Višina: 97 mm

Mere: (Š x V x G) 45 x 97 x 97 mm

Vsebina: 1 kos

Skladnost z RoHS: Ja

: 45

: 97 mm

: 97 mm

: 7.5 kW

: FALSE

: 20 A

: FALSE

: 3

: IP20

: TRUE

: Screw connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: da

Različice(Cene izdelkov vključujejo DDV.)

Nastavitveno območje toka (maks.)

Vrsta izdelka

Nastavitveno območje toka (min.)

Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13 - 20 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431019

Priporočeni izdelki

20 A

močnostno stikalo

13 A

Močnostno stikalo 1 kos Siemens 3RV2021-4PA10 3 zapiralni, nastavitev (tok): 30 - 36 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431008

36 A

močnostno stikalo

30 A

Močnostno stikalo 1 kos Siemens 3RV2021-4EA10 3 zapiralni, nastavitev (tok): 27 - 32 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431068

32 A

močnostno stikalo

27 A

Močnostno stikalo 1 kos Siemens 3RV2021-4DA10 3 zapiralni, nastavitev (tok): 18 - 25 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm

Št. izdelka:1431118

25 A

močnostno stikalo

18 A

Siemens 3RV2021-0GA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702216

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0JA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm

Št. izdelka:1702217

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0JA25 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.7 - 1 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1702272

1 A

močnostno stikalo

0.7 A

Siemens 3RV2021-0GA10 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741961

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA15 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 97 mm Piece

Št. izdelka:1741962

0.63 A

močnostno stikalo

0.45 A

Siemens 3RV2021-0GA20 močnostno stikalo 1 kos Nastavitveno območje (tok): 0.45 - 0.63 A Preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 119 x 97 mm Piece

Št. izdelka:1741963

0.63 A

močnostno stikalo

0.45 A

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 1431019 Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13 - 20 A preklopna napetost (maks.): 690 V

Navodila za uporabo in varnost

Navodila za uporabo in varnost 1431019 Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13 - 20 A preklopna napetost (maks.): 690 V

Opis

Odklopnik velikosti S0 za zaščito motorja, RAZRED 10 A-sprožitev 13...20 A N-sprožitev 260 A Vijačna priključek Standardna izklopna zmogljivost Odklopnik SIRIUS 3RV2 za zaščito motorja za varen odklop v primeru kratkega stika in zaščito bremen ter sistema pred preobremenitvijo ter za varen odklop sistema od omrežja.
Kompaktna in podnebju odporna odklopnika so zaradi nizkega odvajanja toplote optimizirana za uporabo v prehodnih napeljavah za porabnike in so seveda primerna tudi za motorje IE3/IE4. Svetovne odobritve (npr. IEC in UL/CSA) in uporaba v potencialno eksplozivnih atmosferah (ATEX ali IEC Ex) so samoumevne.
Na voljo so različice naprav za zaščito motorja (tudi s funkcijo preobremenitvenega releja), zaščito sistema, zaščito kratkega stika zaganjalnikov, zaščito transformatorjev, kot glavna in zasilna stikala za izklop ter za uporabo v IT omrežjih. Na voljo so z vijačnimi ali vzmetnimi priključki za hitro, vzdrževalno in vibracijam odporno povezavo, opcijsko pa tudi z vgrajenim pomožnim stikalom.
Celovita ponudba dodatne opreme, kot so pomožna stikala, pomožni sprožniki, signalna stikala itd., je standardizirana za vse velikosti. Uporaba različnih možnosti napajanja z energijo, kot je na primer pripadajoči napajalni sistem SIRIUS 3RV29, znatno zmanjša ožičenje glavnega tokokroga.
Odklopniki 3RV2 nadomeščajo preizkušeno serijo 3RV1.
Preprost, učinkovit, vedno posodobljen – modularni sistem SIRIUS.

Besedilo je strojno prevedeno.

Obseg dostave

Močnostno stikalo 1 kos Siemens 3RV2021-4BA10 3 zapiralni, nastavitev (tok): 13 - 20 A preklopna napetost (maks.): 690 V/AC (Š x V x G) 45 x 97 x 96 mm
