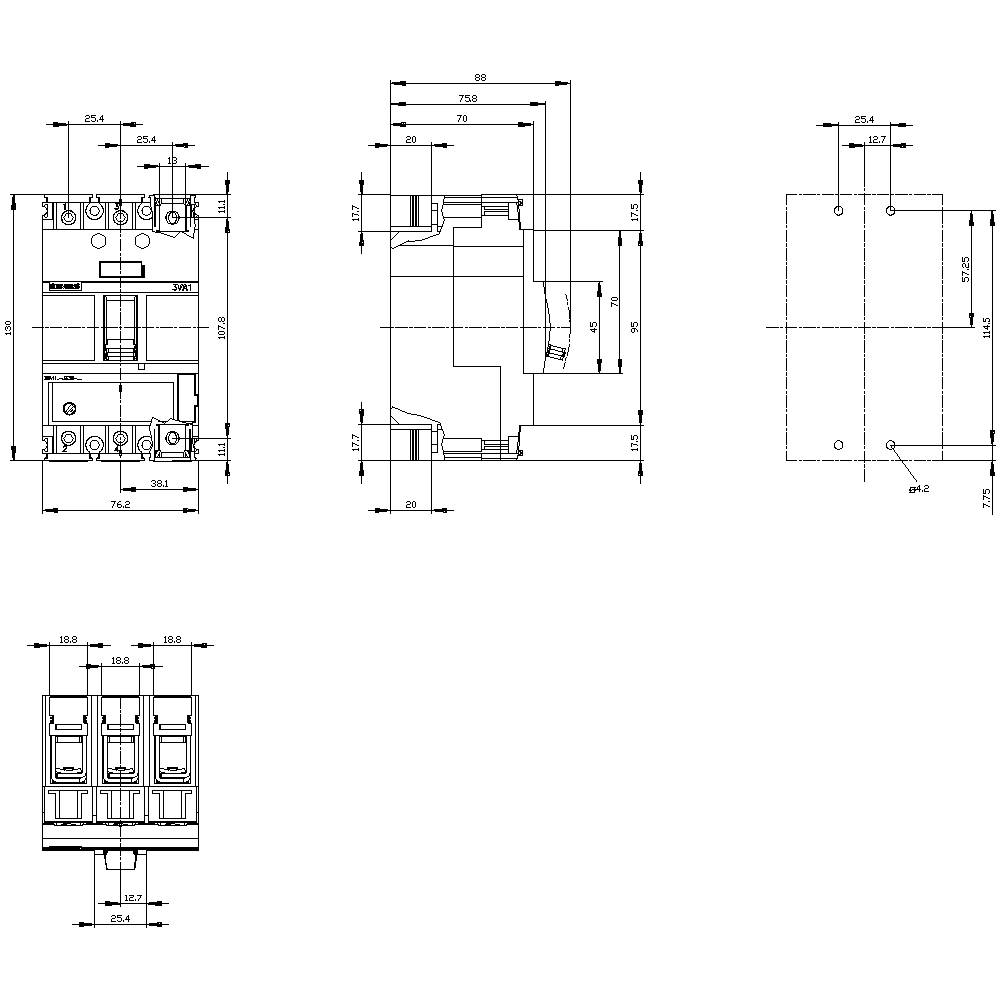

Shema risanja/vezja
Shema risanja/vezja
Močnostno stikalo 1 kos Siemens 3VA1110-4EE36-0AA0 nastavitev (tok): 70 - 100 A (Š x V x G) 76.2 x 130 x 70 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
močnostno stikalo
Nastavitveno območje toka (maks.)
100 A
Priključek
sponka
Vrsta embalaže
Piece
Vrsta
3VA1110-4EE36-0AA0
Podatkovni list izdelka (PDF)
Število
Skupaj (425,00 € / Kos)
425,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Zasnova: Zaščita sistema Mehanska življenjska doba: 20000 Električna življenjska doba: 8000 Izolacijska napetost: 800 V Frekvenca: 50/60 Hz Izguba moči: 8,33 W Teža: 1,028 kg
- Vrsta embalaže
Piece
- Vrsta izdelka
močnostno stikalo
- Vrsta
3VA1110-4EE36-0AA0
- Velikost
S0
- Nastavitveno območje toka (min.)
70 A
- Nastavitveno območje toka (maks.)
100 A
- Nastavitveno območje (tok)
70 - 100 A
- Število polov
3-polni
- Preklopna napetost (maks.)
690 V/AC
- Primerno za serijo
Siemens serija 3VA
- Primerno za znamko
Siemens
- Namestitev
fiksna instalacaija
- Min. temperatura
-25 °C
- Maks. temperatura
+70 °C
- Razred preklopne zmogljivosti
S
- Izvedba nadtokovnega sprožnika
TM220
- Priključek
sponka
IP40
- Globina
70 mm
- Širina
76.2 mm
- Višina
130 mm
- Mere
(Š x V x G) 76.2 x 130 x 70 mm
- Vsebina
1 kos
- Skladnost z RoHS
Ja
0
0
100 A
3
0
25 W
IP40
Front side
FALSE
Frame clamp
Rocker lever
36 kA
TRUE
FALSE
TRUE
Built-in device fixed built-in technique
TRUE
TRUE
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 1539019 Močnostno stikalo 1 kos Siemens 3VA1110-4EE36-0AA0 nastavitev (tok): 70 - 100 A (Š x V x G) 76.2 x 130 x 70 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 1539019 Močnostno stikalo 1 kos Siemens 3VA1110-4EE36-0AA0 nastavitev (tok): 70 - 100 A (Š x V x G) 76.2 x 130 x 70 mm
Opis
circuit breaker 3VA1 IEC frame 160 breaking capacity class S Icu=36kA @ 415V 3-pole, line protection TM220, ATFM, In=100A overload protection Ir=70A...100A short-circuit protection Ii=10 x In clamp connection 3VA1 molded-case circuit breaker for starter protection. As an important element of SENTRON protective components for industrial and infrastructure applications, the 3VA molded-case circuit breakers from Siemens provide effective plant, starter and motor protection thanks to reliable shutdown in the event of an overload or short circuit. The 3VA molded-case circuit breakers set new standards in flexibility and the variety of modular accessories available. Standardized accessories for several sizes across all series of the 3VA1 and 3VA2 molded-case circuit breakers. Key features of this version of the 3VA molded-case circuit breaker: 1. Compact design. 2. Available as version for starter circuit breaker to protect electrical motors from short circuits. 3. Available as 3-pole version. 4. Depending on the size: Rated operating current of 32 A to 200 A. 5. Breaking capacity of 55 kA to 70 kA at 415 V. 6. Fixed and plug-in installation possible. 7. The series has a thermo-magnetic trip unit 8. Modular and easy-to-fit internal accessories with wide range of functions. 9. Integrated accessories platform for all 3VA molded-case circuit breakers.
Obseg dostave
- Močnostno stikalo 1 kos Siemens 3VA1110-4EE36-0AA0 nastavitev (tok): 70 - 100 A (Š x V x G) 76.2 x 130 x 70 mm
Namigi
Upoštevajte, da je izdelek poseben naročilo in zato izključen iz donosa. Posebno naročilo, brez pravice do odstopa.
