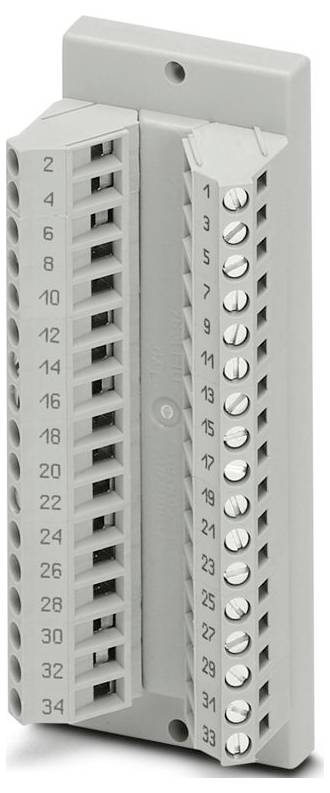

Slika je simbolična
modul za prenos Phoenix Contact 2280268 DFLK 34 Vsebina: 5 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
modul za prenos
Skupno število polov
34
Priključek
letev z moškimi kontakti idc/flk
vijačni
Način pritrditve
Hinterwandmontage
AWG
24 - 12
Podatkovni list izdelka (PDF)
Skupaj (449,00 € / Kos)
449,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Produktfamilie: VARIOFACE
- Polzahl: 16
- Anschlussart: Schraubanschluss
- Schraubengewinde: M3
- Anzugsdrehmoment: 0,5 Nm ... 0,6 Nm
- Leiterquerschnitt flexibel: 0,2 mm² ... 2,5 mm²;0,25 mm² ... 2,5 mm² (Aderendhülse ohne Kunststoffhülse);0,25 mm² ... 2,5 mm² (Aderendhülse mit Kunststoffhülse)
- Leiterquerschnitt starr: 0,2 mm² ... 4 mm²
- Leiterquerschnitt AWG: 24 ... 12
- širina 39,88 mm
- Višina 103,4 mm
- Tiefe: 47,24 mm
- Farbe: grau (RAL 7042)
- Umgebungsbedingungen: Umgebungsbedingungen
- Umgebungstemperatur (Betrieb): -20 °C ... do 50 ℃
- Umgebungstemperatur (Lagerung/Transport): -20 °C ... 70 °C
- Höhenlage: ≤ 2000 m
- Normen/Bestimmungen: EN IEC 60664-1
- Montageart: Hinterwandmontage
- Überspannungskategorie: II
- Verschmutzungsgrad: 2
- Abisolierlänge: 8 mm
- Luft- und Kriechstrecken: Luft- und Kriechstrecken
- Einbaulage: beliebig
- Hinweis zum Betrieb: Für den bestimmungsgemäßen Gebrauch sind die Vorgaben der Installationsrichtlinie (siehe Downloads) einzuhalten. Bei Anwendungen oder Einsatz mit Fremdprodukten, müssen zusätzlich die Vorgaben, Sicherheits- und Warnhinweise des jeweiligen Fremdherstellers erfüllt werden.
- Rastermaß: 5 mm
- Anschluss gemäß Norm: IEC 60603-13
- Betriebsart: 100 % ED
- Zertifikat: UKCA-konform
- Artikelabmessungen: Artikelabmessungen
- Isolierung: Funktionsisolierung
- UKCA: UKCA
- Bemessungsisolationsspannung: 63 V
- Bemessungsstoßspannung: 0,6 kV (1,2 / 50 μs)
- Schutzart (Einbauort): ≥ IP54
- Leiterquerschnitt flexibel (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1,5 mm²;0,25 mm² ... 0,75 mm² (Aderendhülse ohne Kunststoffhülse);0,5 mm² ... 1,5 mm² (TWIN-Aderendhülse mit Kunststoffhülse)
- Statusanzeige vorhanden: nein
- Anzahl der Anschlüsse: 1
- Isolationseigenschaften: Luft- und Kriechstrecken: Isolationseigenschaften: Luft- und Kriechstrecken
- Isolierstofftyp Gehäuse: Polyamid 6.6 grün
- Steckzyklen: > 50
- Betriebsspannung (AC): ≤ 30 V AC
- Betriebsspannung (DC): ≤ 60 V DC
- Strom (je Zweig): ≤ 1 A
- Strom (Summenstrom): ≤ 34 A (50 °C)
- Anschluss 1 (Steuerungsebene): Anschluss 1 (Steuerungsebene)
- Anschluss 2 (Feldebene): Anschluss 2 (Feldebene)
- Leiterquerschnitt starr (2 Leiter gleichen Querschnitts): 0,2 mm² ... 1,5 mm²
- Schutzart (Modul): IP20
- Vrsta izdelka
modul za prenos
- Skupno število polov
34
- Priključek
letev z moškimi kontakti idc/flk
vijačni
- Način pritrditve
Hinterwandmontage
24 - 12
- Mere
(D x Š x V) 47.24 x 39.88 x 103.4 mm
- Vsebina
5 kos
- Število pinov
34
- Širina
39.88 mm
- Višina
103.4 mm
- Dolžina
47.24 mm
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
4 mm²
- Fleksibilen prerez (min.)
0.2 mm²
- Togi prerez (min.)
0.2 mm²
- Globina
47.24 mm
- Merilni tok
1 A
- Merilna napetost
30 V
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3578914 modul za prenos Phoenix Contact 2280268 DFLK 34 Vsebina: 5 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3578914 modul za prenos Phoenix Contact 2280268 DFLK 34 Vsebina: 5 kos
Opis
VARIOFACE-Durchführungsmodul, Anschluss 1: IDC/FLK-Stiftleiste 1x 34-polig, Anschluss 2: Schraubanschluss 16-polig
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
