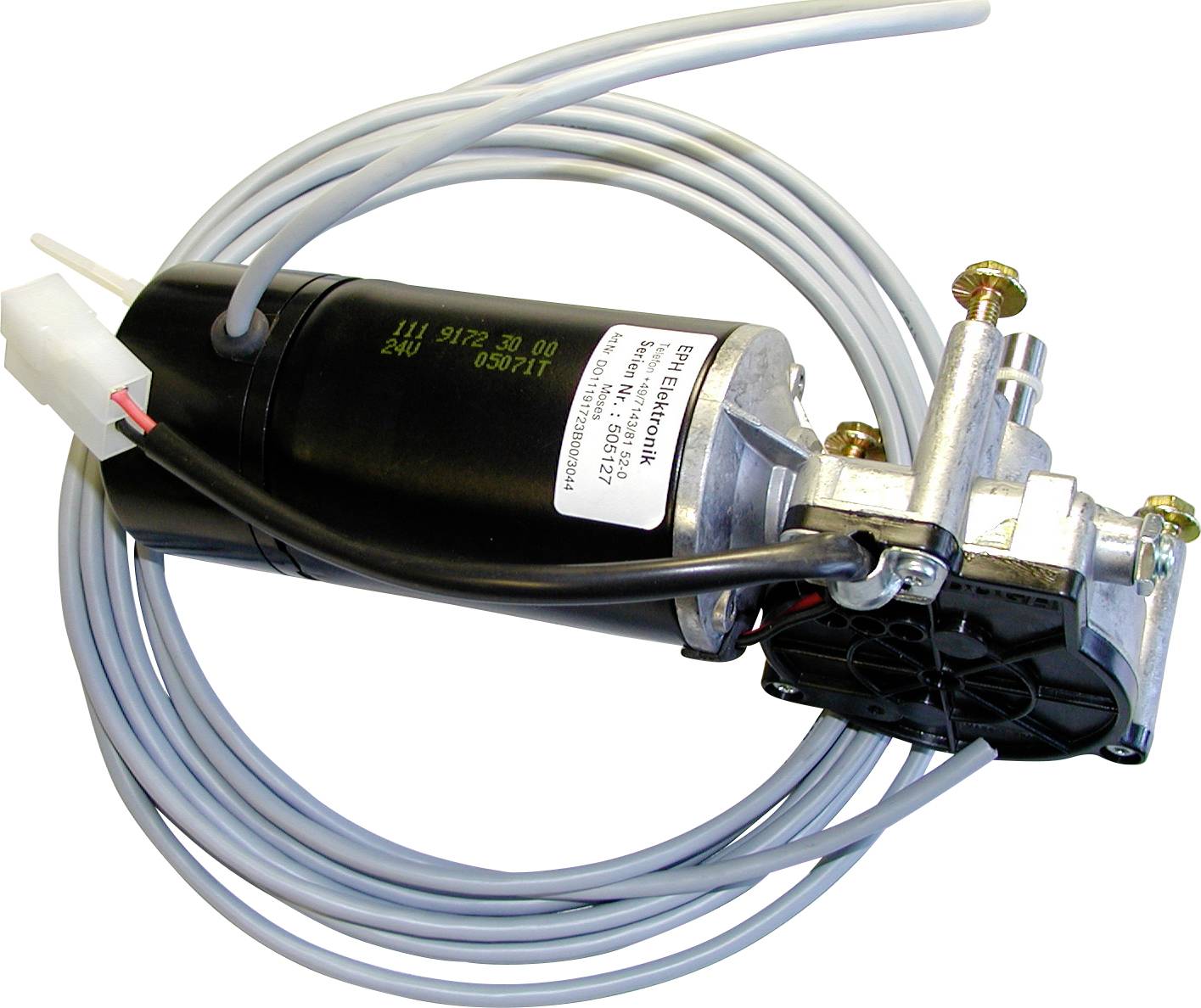

Motor DOGA DO 111.9172.3B.00 / 3064
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
8 kos - zaloga Nemčija
Število
Skupaj (269,00 € / Kos)
269,00 €
z DDV
Na voljo samo 8 kos - zaloga Nemčija
Tehnične specifikacije
- Vrsta izdelka
enosmerni motor z reduktorjem
- Vrsta
Typ 111
- Nazivna napetost
24 V
- Nazivni tok
2.5 A
- Nazivni tok - zaokrožen
2.5 A
- Nazivna moč
21 W
- Nazivna hitrost
40 U/min
- Značilnosti
dvoranski senzor
- Izhodni vrtilni moment
5 Nm
- Izvedba gredi
M. Passf. 3 u. Navoj. M4
- Mere
(D x Š x V) 178 x 60 x 100.6 mm
- Širina
60 mm
- Proizv. št. delov
DO 111.9172.3B.00 / 3064
- Izvedba
DC-motor z reduktorjem
- Gred-Ø
10 mm
- Nazivni vrtilni moment
5 Nm
- Pogonski reduktor
Schnecke
- Število vrtljajev v prostem teku
40 U/min
- Višina
100.6 mm
- Dolžina
178 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 198615 Motor DOGA DO 111.9172.3B.00 / 3064
Navodila za uporabo in varnost
Navodila za uporabo in varnost 198615 Motor DOGA DO 111.9172.3B.00 / 3064
Opis
Enosmerni motor DOGA je izoblikovan za industrijsko uporabo in združuje več kot 50 let izkušenj na številnih področjih uporabe. Trajna magnetna tehnika omogoča kompaktno izvedbo z izjemno dobro storilnostjo. Motor je posebej izoblikovan za aplikacije, neodvisne od dovajanja električnega toka, majhnih dimenzij, majhne teže kot tudi za uporabo v industriji in vozilih vseh vrst. Še posebej ga odlikujejo specificiranje števila vrtljajev, mirnega teka, kratkih zavornih časov ob nizkem vztrajnostnem momentu, kot tudi izjemno robustna izvedba.
Izvedba
- Zobnik gonila iz sintetičnega materiala POM
- Vrsta zaščite: IP40 oz. IP53
- Poljuben položaj delovanja
- Karakteristike motorjev s sistemom dajalnika impulzov (tip DO16241223B00/3065 in tip DO11191723B00/3064): magnetni dajalnik impulzov s Hallovimi senzorji, 2 kanala, 90° fazni zamik
- Ločljivost: 16 impulzov na obrat motorja
- Vgrajen napetostni regulator za široko območje napajalne napetosti (4,2–24 V)
- Vgrajen sprožilec Schmitt, delovanje z zunanjimi pull-up upori
- Izhodno vezje: odprti kolektor
- Priključni kabel, 4 m, tipa LIYCY, 4 x 0,25 mm².
