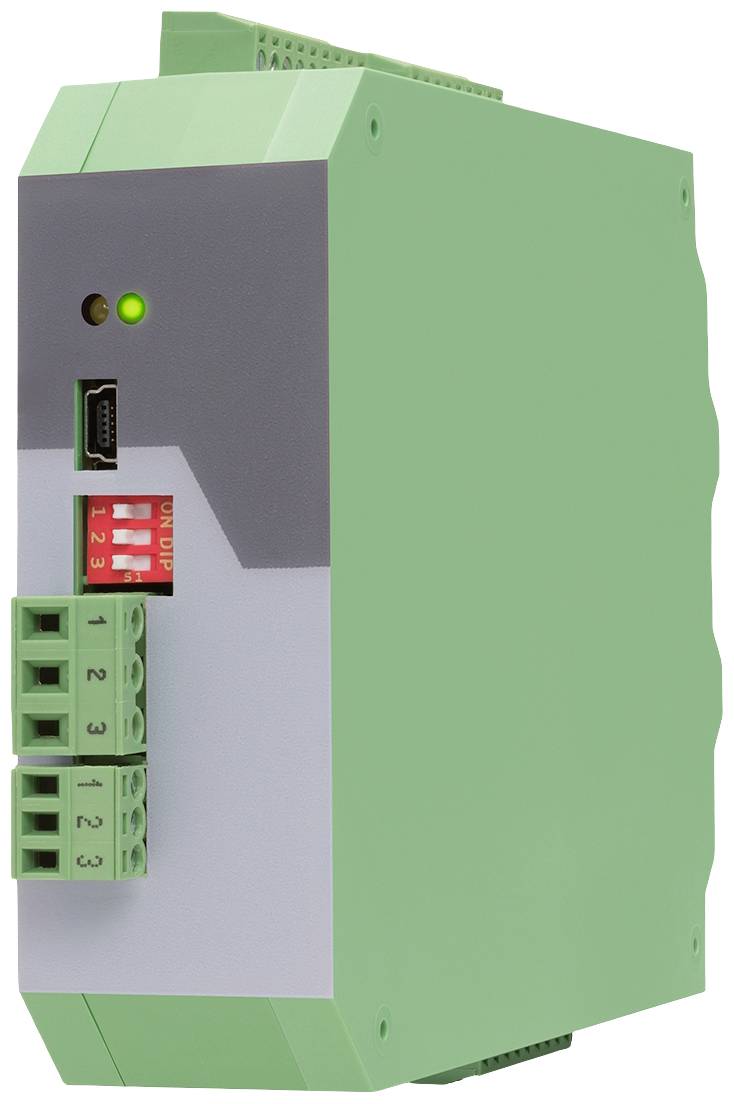

Motrona 6877.5021 vhodno-izhodni modul vijačna sponka Število digitalnih vhodov: 1
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vhodno-izhodni modul
Vmesnik
vijačna sponka
Vrsta
6877.5021
Obratovalna napetost
18 - 30 V/DC
Višina
140 mm
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (365,00 € / Kos)
365,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Motrona vhodno-izhodni modul vijačna sponka Število digitalnih vhodov: 1
- 6-žilna povezava za senzor polnega mostu merilnika napetosti
- 1 x tokovno-napetostni izhod
- Nastavljiva napetost mostu na od 3 VDC do 10 VDC
- Občutljivost senzorskih vhodov 1 … 10 mV
- Prenos podatkov senzorja preko RS-485
- Programiranje preko USB in uporabniškega vmesnika OS (brezplačna programska oprema)
- 4 x krmilni vhodi HTL/PNP
- 4 x krmilni izhodi za signalizacijo različnih delovnih stanj
Tehnične specifikacije
- Priključki Vrsta priključka: vijačne sponke, 1,5 mm2 / AWG 16
- Napajanje Vhodna napetost: 18 ... 30Vdc
- Zaščitno vezje napajanja: zaščita pred obratno polarnostjo
- Preostalo valovanje napajanja: ≤ 10%
- Poraba toka napajanja: približno 50 mA (pri 24 V, neobremenjeno)
- Napajalna izhodna napetost merilnika napetosti: 3-10 VDC
- Napajalni izhodni tok merilnika napetosti: največ 50 mA
- Število vhodov DMS: 1 s povratnim branjem
- Konfiguracija vhodov merilnika napetosti: Napetost
- Občutljivost vhodov merilnika napetosti: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Vhodi merilnika napetosti Ločljivost: 16 bitov
- Natančnost vhodov merilnika napetosti: +/- 0,01 % / 10K
- Analogni izhodi Število: 1
- Analogna izhodna napetost: +/- 10V (zunanja obremenitev max. 5kOhm)
- Analogni izhodni tok: 0/4mA...20mA (obremenitev max. 270 Ohm)
- Analogni izhodi Ločljivost: 16 bitov
- Natančnost analognih izhodov: +/- 0,01% / 10K
- Analogni izhodi Odzivni čas: Odvisno od časa vzorčenja in filtra
- Število krmilnih vhodov: 4
- Format krmilnih vhodov: HTL, PNP (nizka 0 ... 4V, visoko 10... 30 V)
- Frekvenca krmilnih vhodov: največ 1 kHz
- Odzivni čas krmilnih vhodov: 1 ms
- Obremenitev krmilnih vhodov: največ 3mA pri 24VDC
- Število krmilnih izhodov: 4
- Format / nivo krmilnih izhodov: HTL: 17 ... 29 V (odvisno od napajalne napetosti)
- Krmilni izhodi Izhodni tok: največ 30 mA, gonilnik visoke strani
- Različica USB: USB 2.0 mini tip B
- Zasnova ohišja: 2-žilni RS-422
- Protokol ohišja: LECOM, MODBUS
- Material ohišja: plastika
- Montaža ohišja: na 35 mm DIN letev (v skladu z EN 60715)
- Mere ohišja (Š x V x G): 34 x 140 x 118 mm
- Stopnja zaščite ohišja: IP20
- Teža ohišja: cca 100 g
- Delovanje pri temperaturi okolja: 0 °C ... +60 °C (brez kondenzacije)
- Temperatura okolja pri shranjevanju: -25 °C ... +70 °C (brez kondenzacije)
- Stopnja napak MTBF v letih (neprekinjeno delovanje pri 60 °C): 66,5
- Vrsta izdelka
vhodno-izhodni modul
- Vmesnik
vijačna sponka
- Vrsta
6877.5021
- Obratovalna napetost
18 - 30 V/DC
- Višina
140 mm
- Dolžina
118 mm
- Širina
34 mm
- Število digitalnih vhodov
1
- Mere
(D x Š x V) 118 x 34 x 140 mm
- Proizv. št. delov
6877.5021
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2899376 Motrona 6877.5021 vhodno-izhodni modul vijačna sponka Število digitalnih vhodov: 1
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2899376 Motrona 6877.5021 vhodno-izhodni modul vijačna sponka Število digitalnih vhodov: 1
Opis
Na ta merilni ojačevalnik je možno priključiti polnomostni senzor merilnika napetosti, na voljo je analogni izhod (tok/napetost).
Na voljo sta vmesnik za programiranje USB in komunikacijski vmesnik RS-485 s protokolom LECOM ali MODBUS. S pomočjo štirih krmilnih vhodov HTL je mogoče senzorje merilnika napetosti ponastaviti na nič.
Štirje krmilni izhodi HTL oddajajo prekoračitve in padce pod preklopne točke ter premike izven območja. Izpiše se lahko tudi napaka DMS.
Krmilni vhodi HTL se lahko uporabljajo za umik samozapore na izhodih.
Poleg tega se lahko nastavitvena funkcija analognega izhoda izvaja tudi prek krmilnih vhodov HTL.
Besedilo je strojno prevedeno.
Na voljo sta vmesnik za programiranje USB in komunikacijski vmesnik RS-485 s protokolom LECOM ali MODBUS. S pomočjo štirih krmilnih vhodov HTL je mogoče senzorje merilnika napetosti ponastaviti na nič.
Štirje krmilni izhodi HTL oddajajo prekoračitve in padce pod preklopne točke ter premike izven območja. Izpiše se lahko tudi napaka DMS.
Krmilni vhodi HTL se lahko uporabljajo za umik samozapore na izhodih.
Poleg tega se lahko nastavitvena funkcija analognega izhoda izvaja tudi prek krmilnih vhodov HTL.
Besedilo je strojno prevedeno.
Izvedba
- Robustno plastično ohišje za pritrditev neposredno na DIN letev
Obseg dostave
- Navodila.
