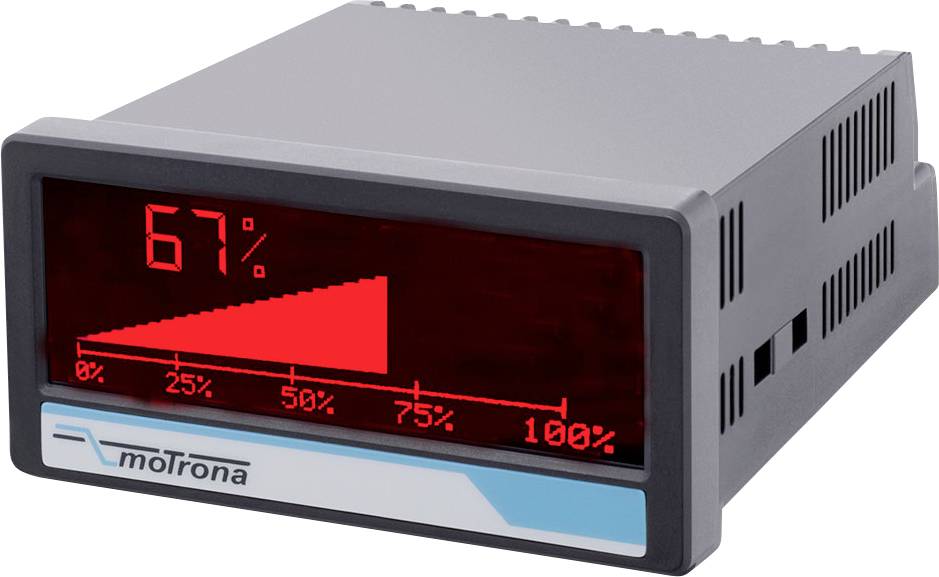

Motrona 6967.5150 digitalni zaslon
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (625,00 € / Kos)
625,00 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Krmilni vhodi – število: 5
- Krmilni vhodi – Odzivni čas: 1 ms
- Krmilni vhodi – Obremenitev: maks. 2 mA pri 24 VDC
- Krmilni izhodi – število: 4
- Krmilni izhodi – odzivni čas: približno 50 ms
- Ohišje – Material: ABS, UL 94 V-0
- Ohišje – montaža: montaža na ploščo
- Priključki – Vrsta priključka: Vijačni priključki, 1,5 mm² / AWG 16
- Krmilni izhodi – Izhodni tok: maks. 200 mA
- Temperatura okolice – Delovanje: -20 °C … +60 °C brez kondenzacije
- Napajanje z enosmernim tokom – Zaščitno vezje: Zaščita pred obratno polarnostjo
- Napajanje z enosmernim tokom – Poraba toka: približno 100 mA (brez obremenitve)
- Zunanja zaščita: T 0,5 A
- Napajanje z izmeničnim tokom – (možnost izmeničnega toka) Poraba energije: približno 3 VA (brez obremenitve)
- Napajanje z izmeničnim tokom – zunanja varovalka: T 0,1 A
- Izhod pomožne napetosti – z enosmernim napajanjem: 24 VDC (približno 1 V nižje od vhodne napetosti), največ 250 mA ali 5 VDC (± 15 %), največ 250 mA
- Izhod pomožne napetosti – z izmeničnim napajanjem: 24 VDC (± 15 %) (maks. 150 mA do 45 °C / 80 mA nad 45 °C) ali 5 VDC (± 15 %), maks. 250 mA
- Izhod pomožne napetosti – vmesnik EtherCAT® Priključek: 2 ethernetna vhoda RJ45 z galvansko izolacijo
- Pomožni napetostni izhod (1 ECAT IN / 1 ECAT OUT) – Hitrost prenosa podatkov: 100 Mbit/s polni dupleks
- Pomožni napetostni izhod (1 ECAT IN / 1 ECAT OUT) – Komunikacija: Podnaprava EtherCAT® s CoE (CANopen prek EtherCAT®) 1 objekt procesnih podatkov za prenos (TxPDO) in 1 objekt procesnih podatkov za sprejem (RxPDO) s fiksnim preslikavanjem
- Krmilni vhodi – Format: HTL, PNP (nizek 0 … 3 V, visok 9 … 30 V)
- Analogni izhod – Konfiguracija: Tokovni ali napetostni izhod
- Analogni izhod – (možnost AO/AR) Napetostni izhod: -10…+10 V (največ 2 mA)
- Analogni izhod – Tokovni izhod: 0/4 … 20 mA (največja obremenitev 270 ohmov)
- Analogni izhod – Ločljivost: 16 bitov
- Analogni izhod – odzivni čas: približno 50 ms
- Krmilni izhodi – (možnost AO/AR/CO/CR) Format/nivo: 5 … 30 V (odvisno od napetosti na COM+), PNP
- Relejni izhodi – Število: 2
- Relejni izhodi – (možnost RL) Konfiguracija: Preklopni (brez potenciala)
- Relejni izhodi – AC preklopna zmogljivost: maks. 250 VAC / 3 A / 750 VA
- Relejni izhodi – DC preklopna zmogljivost: maks. 150 VDC / 2 A / 50 W
- Relejni izhodi – odzivni čas: približno 50 ms
- Relejni izhodi – serijski vmesnik: Format (možnost A0/CO): RS232 (možnost AO/AR/CO/CR) Format (možnost AR/CR) RS485
- Relejni izhodi – hitrost prenosa: 9600, 19200 ali 38400 baudov
- Relejni izhodi – protokol: Lecom ali Modbus RTU
- Zaslon – Vrsta: Grafični LCD z osvetlitvijo ozadja
- Prikaz – Območje prikaza: 8 dekad plus znak (-99999999 … 99999999) 13 mm
- Zaslon – višina številk (enojni + dvojni): 26 mm Višina številk (velik zaslon) rdeča/zelena/rumena (preklopna)
- Zaslon – barvni: zaslon na dotik (uporovni)
- Ohišje – izrez (Š x V): 91 x 43 mm
- Okoljski pogoji: Nadmorska višina: največ 2000 m nadmorske višine
- Vrsta izdelka
digitalni zaslon
- Vrsta
6967.5150
- Vrsta zaslona
LCD
IP65 (prednja stran)/IP20 (hrbtna stran)
- Prikaz (štetje)
-99999999
- Mere
(D x Š x V) 116 x 96 x 48 mm
- Teža
200 g
- Maks. obratovalna napetost
230 V/AC
30 V/DC
- Min. obratovalna napetost
115 V/AC
18 V/DC
- Osvetlitev zaslona
rdeča
zelena
rumeno
- Širina
96 mm
- Višina
48 mm
- Dolžina
116 mm
- Vmesniki
RJ45
RJ45
- Višina številke
26 mm
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3805208 Motrona 6967.5150 digitalni zaslon
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3805208 Motrona 6967.5150 digitalni zaslon
Opis
Zaslon EtherCAT zajema, obdeluje, analizira, vizualizira in prenaša procesne podatke. Zahvaljujoč vsestranskemu vmesniku je mogoče napravo konfigurirati in prilagajati med delovanjem, hkrati pa prenašati informacije o stanju. Z uporovnim zaslonom na dotik, večbarvnim grafičnim zaslonom (rdeča, zelena, rumena) in integriranim stolpčnim grafom je zaslon idealen kot prikazovalna naprava na kraju samem.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Vmesnik EtherCAT
- 5 krmilnih vhodov za daljinsko proženje
- Napajanje 18 ... 30 V enosmernega toka
- Standardno montažno ohišje z dimenzijami 96 x 48 mm in stopnjo zaščite IP65
- Svetel in visokokontrasten grafični prikaz z barvnimi različicami, odvisnimi od dogodkov.
- Emulacija 7-segmentnega zaslona s simboli, enotami in stolpčnim grafom
- Intuitivna in preprosta parametrizacija prek navadnega besedila in zaslona na dotik
Obseg dostave
- Navodila.
