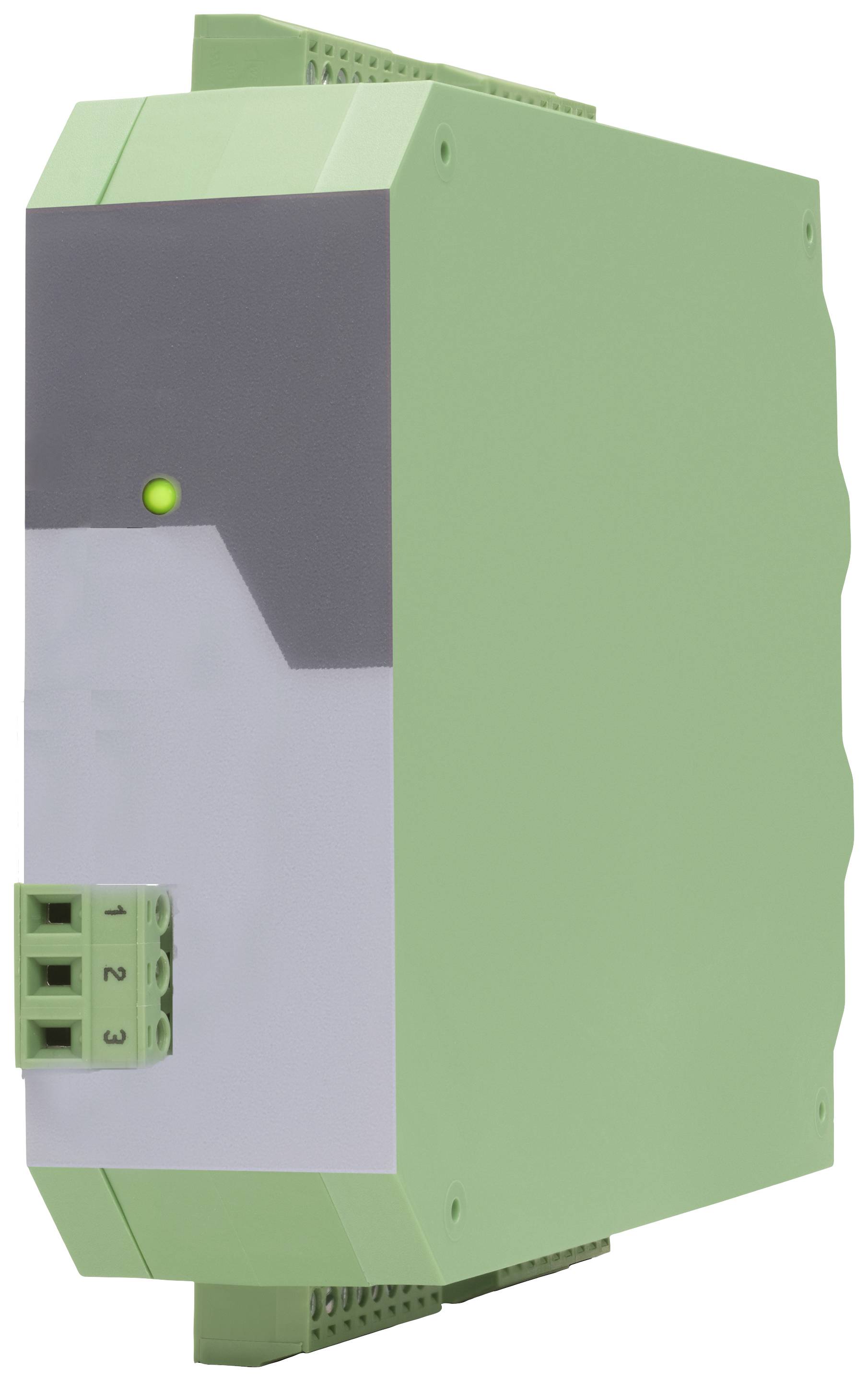

Motrona 7379.5020 vhodno-izhodni modul vijačna sponka Število analognih vhodov: 4
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vhodno-izhodni modul
Vmesnik
vijačna sponka
Vrsta
7379.5020
Delovna napetost
24 V/DC
Obratovalna napetost
10 - 30 V/DC
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (279,00 € / Kos)
279,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
Motrona vhodno-izhodni modul vijačna sponka Število analognih vhodov: 4
- 4 analogni vhodi
- 2x tokovni in 2x napetostni vhod
- Vhodna napetost: -10 … +10 V (Ri ≈ 1 MOhm)
- Tokovni vhod: 0 … 20 mA / 4 … 20 mA (Ri ≈ 100 Ohm)
- Ločljivost: 16 bitov / ± 0,2 % (25 °C)
- Specifikacija: Naprava / IO-Link V1.1
- Bitna hitrost: COM 3 (230,4 kbps)
- Razred vrat: tip A
- Čas cikla: 3ms
- Širina podatkov: 11 bajtov (4 x 2 bajta (vhodni podatki) + 1 bajt (stanje "CO") + 2 bajta (diagnostični podatki))
Tehnične specifikacije
- Priključki Vrsta priključka: vijačne sponke, 1,5 mm2/AWG 16
- Napajanje Vhodna napetost: 24VDC (18 ... 30 VDC) prek 10-Link
- Zaščitno vezje napajanja: zaščita pred obratno polarnostjo
- Poraba toka napajanja: približno 90 mA (brez obremenitve)
- Referenčni izhod Izhodna napetost: +10 V
- Referenčna izhodna natančnost: ± 0,1 %
- Referenčna izhodna obremenitev: največ 10 mA/> 1k ohmov
- Število analognih vhodov: 4
- Konfiguracija analognih vhodov: 2x tokovni in 2x napetostni vhod
- Analogni vhodi Napetostni vhod: -10 ... +10V (Ri 1MOhm)
- Analogni vhodi Trenutni vhod: 0 ... 20 mA / 4 ... 20 mA (Ri 100 ohmov)
- Analogni vhodi Ločljivost / natančnost: 16 bitov / ± 0,2 % (25 °C)
- Krmilni vhodi (samo pri opciji "CO") Število: 3
- Krmilni vhodi (samo z možnostjo "CO") Format: HTL, PNP (Low 0 ... 3V, visoko 9 ... 30 V)
- Krmilni vhodi (samo z opcijo "CO") Frekvenca: največ 1 kHz
- Krmilni vhodi (samo pri opciji "CO") Odzivni čas: približno 1 ms
- Krmilni vhodi (samo z opcijo "CO") Čas prenosa (10 povezav): vsakih približno 1 ms - (10 povezav ciklični čas)
- Krmilni vhodi (samo z možnostjo "CO") Obremenitev: največ 2 mA pri 24 VDC
- Krmilni izhodi (samo pri opciji "CO") Število: 2
- Krmilni izhodi (samo z možnostjo "CO") Format: 5 ... 30V (odvisno od napetosti na Com+), PNP
- Krmilni izhodi (samo z opcijo "CO") Izhodni tok: največ 100 mA na izhod
- Krmilni izhodi (samo pri opciji "CO") Odzivni čas: najmanj 1 ms (odvisno od nastavitve "Sampling Time" in "Average Filter")
- Krmilni izhodi (samo z možnostjo "CO") Čas prenosa (10 povezav)): vsakih približno 1 ms - (10 povezav ciklični čas)
- Modul IO-Link / Specifikacija: Naprava /10 Link V1.1
- Bitna hitrost IO-Link: COM 3 (230,4 kbps)
- Razred vrat IO-Link: tip A
- Čas cikla IO-Link: najmanj 1 ms
- Širina podatkov IO-Link: 11 bajtov (4 x 2 bajta (vhodni podatki) + 1 bajt (stanje "CO") + 2 bajta (diagnostični podatki))
- Število prikazovalnih elementov: 1 LED
- Elementi prikaza funkcij: 1 x zelena za pripravljenost na delovanje ali 10 statusov povezave (z možnostjo "CO")
- Material ohišja: plastika
- Montaža ohišja: na 35 mm DIN letev (v skladu z EN 60715)
- Mere ohišja (Š x V x G): (brez priključkov) 34 x 100 x 131 mm
- Mere ohišja (Š x V x G): (s priključki) 34 x 109 x 140 mm
- Teža ohišja: cca 160 g
- Stopnja zaščite ohišja: IP20
- Delovanje pri temperaturi okolja: -20 °C ... +60 °C brez kondenzacije
- Temperatura okolja pri shranjevanju: -25 °C ... +70°C
- Okoljski pogoji Nadmorska višina: največ 2000 m nadmorske višine
- Okoljski pogoji Vlažnost: največ 80% relativne vlažnosti do 30°C
- Okoljski pogoji Stopnja onesnaženosti: 2
- Stopnja napak MTBF v letih: (neprekinjeno delovanje pri 60 °C) 102,7 a
- Vrsta izdelka
vhodno-izhodni modul
- Vmesnik
vijačna sponka
- Vrsta
7379.5020
- Delovna napetost
24 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Višina
109 mm
- Dolžina
140 mm
- Širina
34 mm
- Število analognih vhodov
4
- Mere
(D x Š x V) 140 x 34 x 109 mm
- Proizv. št. delov
7379.5020
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2899373 Motrona 7379.5020 vhodno-izhodni modul vijačna sponka Število analognih vhodov: 4
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2899373 Motrona 7379.5020 vhodno-izhodni modul vijačna sponka Število analognih vhodov: 4
Opis
Napravo je mogoče uporabiti kot pretvornik signalov za analogne standardne signale (-10 ... +10 V ali 0/4 ... 20 mA), ki se prenašajo kot ciklične procesne vrednosti preko IO-Link. Poleg svojih štirih analognih vhodov (dva fiksna kot napetostna vhoda in druga dva fiksna kot tokovna vhoda) ima signalni pretvornik visoko natančen referenčni izhod (+10,00 V ± 0,1 %), ki se lahko uporablja za povezavo različnih potenciometrov , na primer .
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Robustno plastično ohišje za pritrditev neposredno na DIN letev
Obseg dostave
- Navodila.
