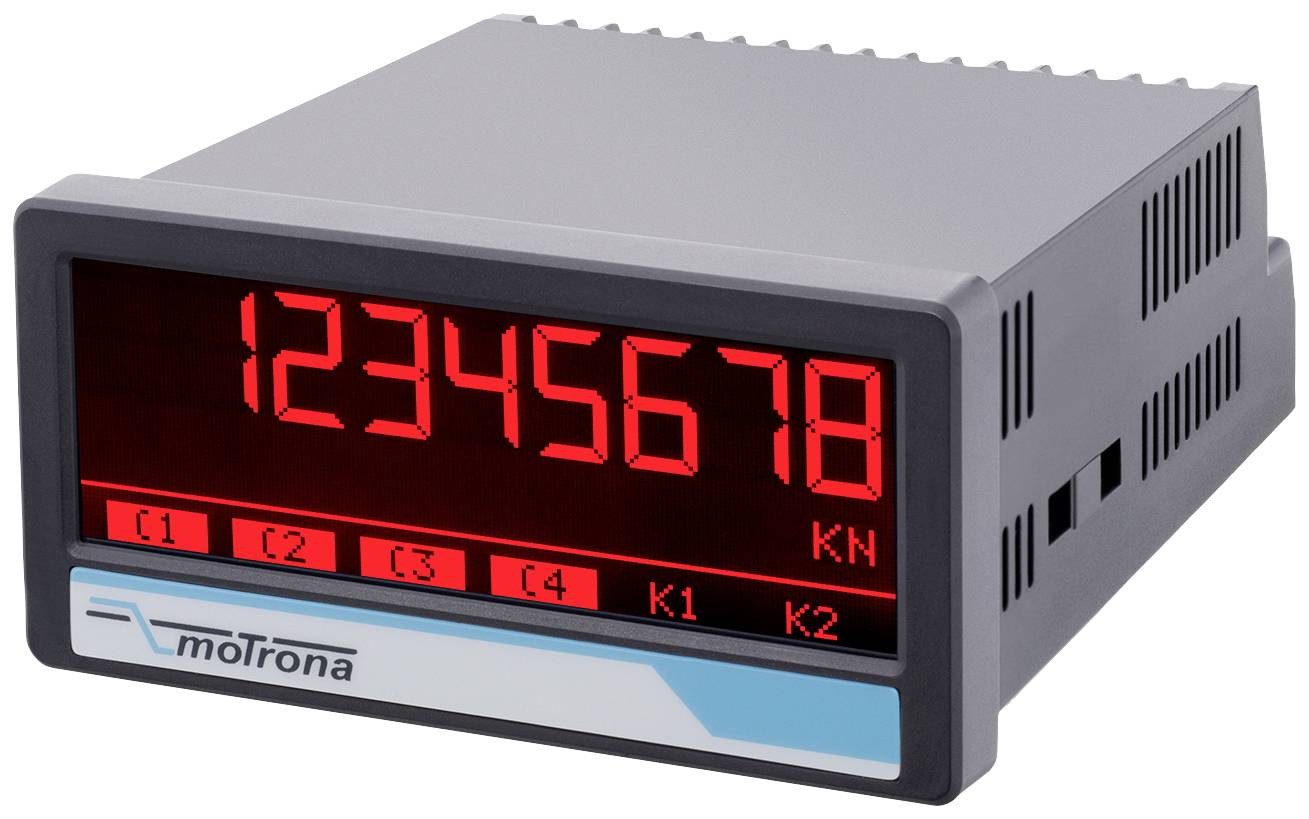

Motrona digitalni zaslon
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (475,00 € / Kos)
475,00 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Tehnične specifikacije
- Priključki Vrsta priključka: vijačne sponke, 1,5 mm2 / AWG 16
- Napajalnik DC vhodna napetost: 18 ... 30Vdc
- Napajalnik DC zaščitno vezje: zaščita pred obratno polarnostjo
- Poraba enosmernega toka napajanja: približno 100 mA (neobremenjeno)
- Napajanje DC Preostalo valovanje: ≤ 10%
- Napajalna varovalka DC: zunanja: T 0,5A
- AC napajanje (AC možnost) Vhodna napetost: 115...230 VAC, (50...60 Hz)
- AC napajalnik (AC možnost) Poraba energije: približno 3 VA (neobremenjeno)
- AC napajalnik (AC opcija) Varovalka: zunanja: T 0,1 A
- Napajalna izhodna napetost merilnika napetosti: 3-10 VDC
- Napajalni izhodni tok merilnika napetosti: največ 50 mA
- Konfiguracija vhodov merilnika napetosti: napetostni vhod / polni most
- Občutljivost vhodov merilnika napetosti: +/- 5mV, +/-10mV, +/-20mV, +/-40mV, +/-80mV
- Vhodi merilnika napetosti Ločljivost: 16 bitov
- Vhodi merilnika napetosti Natančnost: +/- 0,01 % / 10K
- Število krmilnih vhodov: 3
- Format krmilnih vhodov: HTL, PNP (nizka 0 ... 4V, visoko 10... 30 V)
- Frekvenca krmilnih vhodov: največ 1 kHz
- Odzivni čas krmilnih vhodov: 1 ms
- Obremenitev krmilnih vhodov: največ 3mA pri 24VDC
- Analogni izhod (možnost AO/AR) Konfiguracija: tokovni ali napetostni izhod
- Analogni izhod (opcija AO/AR) Napetostni izhod: -10 ... +10V (maks. 2mA)
- Analogni izhod (opcija AO/AR) tokovni izhod: 0/4 ... 20 mA (obremenitev maks. 270 ohmov)
- Analogni izhod (opcija AO/AR) ločljivost / natančnost 16 bitov / ± 0,1%
- Analogni izhod (možnost AO/AR) Odzivni čas: odvisen od vrednosti OSR in filtra
- Število krmilnih izhodov (opcija AO/AR/CO/CR): 4
- Krmilni izhodi (opcija AO/AR/CO/CR) Format: 5 ... 30V (odvisno od napetosti na Com+), PNP
- Krmilni izhodi (opcija AO/AR/CO/CR) Izhodni tok: največ 60 mA
- Krmilni izhodi (opcija AO/AR/CO/CR) Odzivni čas:< 1ms
- Število relejnih izhodov (opcija RL): 2
- Konfiguracija relejnih izhodov (opcija RL): preklopni kontakt (plavajoči)
- Relejni izhodi (opcija RL) AC preklopna zmogljivost: največ 250 VAC / 3 A / 750 VA
- Relejni izhodi (opcija RL) DC preklopna zmogljivost: največ 150 VDC / 2 A / 50 W
- Relejni izhodi (opcija RL) Odzivni čas:< 20 ms
- Format serijskega vmesnika (možnost A0/CO): RS232
- Format serijskega vmesnika (možnost AR/CR) 2-žilni RS485
- Hitrost prenosa serijskega vmesnika: 9600, 19200 ali 38400 baudov
- Protokol serijskega vmesnika: LECOM, MODBUS
- Vrsta zaslona: Grafični LCD z osvetlitvijo ozadja
- Zaslon Razpon prikaza: 8 desetletij plus (-99999999 ... 99999999)
- Višina številke zaslona (enojna + dvojna): 13 mm
- Višina števk (velik zaslon): 26 mm
- Barva zaslona: rdeča/zelena/rumena (zamenljiva)
- Delovanje zaslona: zaslon na dotik (uporovni)
- Material ohišja: ABS, UL 94 V-0
- Montaža na ohišje: montaža na ploščo
- Mere ohišja (Š x V x G): 96 x 48 x 116 mm
- Izrez ohišja (Š x V): 91 x 43 mm
- Stopnja zaščite ohišja: spredaj IP65, zadaj IP20
- Teža ohišja: cca 200 g
- Delovanje pri temperaturi okolja: -20 °C ... +60 °C (brez kondenzacije)
- Temperatura okolja pri shranjevanju: -25 °C ... +70°C
- Okoljski pogoji Nadmorska višina: največ 2000 m nadmorske višine
- Okoljski pogoji Vlažnost zraka: največ 80% relativne vlažnosti do 30°C
- Okoljski pogoji Stopnja onesnaženosti: 2
- Vrsta izdelka
digitalni zaslon
- Merilna funkcija
temperatura
- Vrsta
6877.5150
- Vrsta zaslona
LCD; grafični
IP20 (hrbtna stran)
IP65 (spredaj)
- Širina vgradnje
91 mm
- Prikaz (štetje)
-99999999
99999999
- Vgradna višina
43 mm
- Mere
(D x Š x V) 116 x 96 x 48 mm
- Teža
200 g
- Maks. obratovalna napetost
30 V/DC
- Min. obratovalna napetost
18 V/DC
- Osvetlitev zaslona
RGB
- Značilnosti
barvni zaslon
- Vgradna globina
43 mm
- Širina
96 mm
- Višina
48 mm
- Dolžina
116 mm
- Širina okvirja
91 mm
- Vmesniki
RS485
- Vmesnik
vijačna sponka
- Višina številke
13 mm oder 26 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2899372 Motrona digitalni zaslon
Tehnični podatki 2899372 Motrona digitalni zaslon
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2899372 Motrona digitalni zaslon
Opis
Ta inovativni zaslon DMS se uporablja za snemanje, obdelavo in prikaz izmerjenih vrednosti iz merilnikov napetosti in senzorjev sile. Kot običajno, naši zasloni ponujajo različne možnosti prikaza zahvaljujoč našemu inovativnemu, tribarvnemu zaslonu touchMATRIX®. Za meritve temperature je možno priključiti in oceniti tudi senzorje pt100 in termočlene tipa J in K.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Robustno ohišje iz umetne mase
- Svetel in visokokontrasten zaslon z barvnimi različicami, odvisnimi od dogodka
- Emulacija 7-segmentnega zaslona s simboli in enotami
- Intuitivna in preprosta nastavitev parametrov prek navadnega besedila in zaslona na dotik
Obseg dostave
- Montažni material za montažo na panel
- Navodila.
