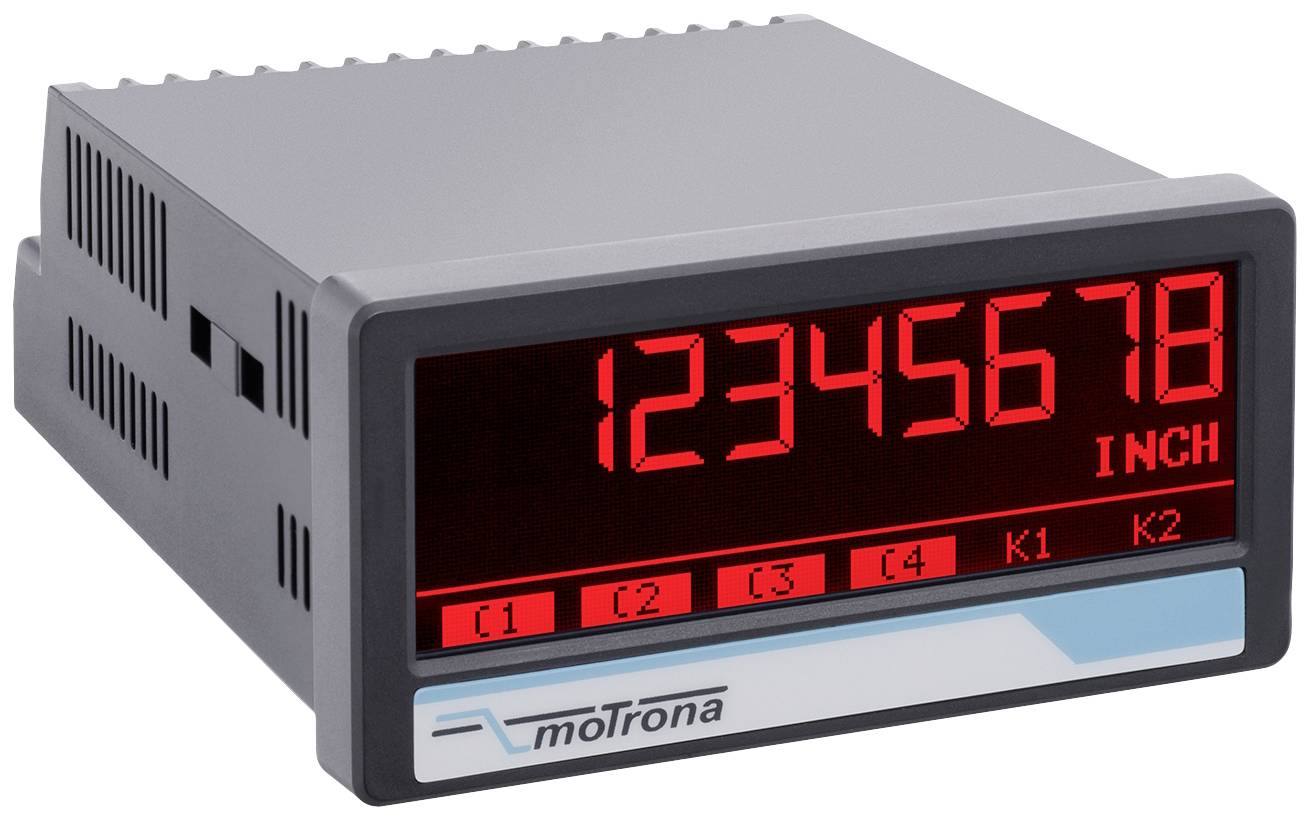

Motrona digitalni zaslon
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
2 kos - zaloga Nemčija
Število
Skupaj (505,00 € / Kos)
505,00 €
z DDV
Na voljo samo 2 kos - zaloga Nemčija
Tehnične specifikacije
- Priključki Vrsta priključka: vijačne sponke, 1,5 mm2 / AWG 16
- Napajalnik DC vhodna napetost: 18 ... 30Vdc
- Napajalnik DC zaščitno vezje: zaščita pred obratno polarnostjo
- Poraba enosmernega toka napajanja: približno 100 mA (brez obremenitve)
- Napajalna varovalka DC: zunanja: T 0,5 A
- Izhod pomožne napetosti Z napajanjem DC: 24 VDC (približno 1 V nižja od vhodne napetosti), največ 250 mA ali 5 VDC (± 15 %), največ 250 mA
- Izhod pomožne napetosti Z AC napajanjem: 24 VDC (± 15 %) (največ 150 mA do 45 °C / 80 mA od 45 °C) ali 5 VDC (± 15 %), največ 250 mA
- Povezava vmesnika Profinet: 2 Ethernet vrata RJ45 z integriranim stikalom in galvansko ločitvijo
- Profinet vmesnik Hitrost prenosa podatkov: 100 Mbit/s full duplex
- Komunikacija vmesnika Profinet: naprava Profinet IO, Profinet RT s ciklično in aciklično izmenjavo podatkov
- Razred skladnosti vmesnika Profinet: B
- Profinet vmesnik Netload razred: III
- Število krmilnih vhodov: 3
- Format krmilnih vhodov: HTL, PNP (nizka 0 ... 3V, visoko 9 ... 30 V)
- Frekvenca krmilnih vhodov: največ 10 kHz
- Obremenitev krmilnih vhodov: največ 2 mA / Ri> 15 k ohmov / 470 pF
- Vrsta zaslona: Grafični LCD z osvetlitvijo ozadja
- Zaslon Razpon prikaza: 8 desetletij plus (-99999999 ... 99999999)
- Višina številke na zaslonu 13 mm
- Barva zaslona: rdeča/zelena/rumena (zamenljiva)
- Delovanje zaslona: zaslon na dotik (uporovni)
- Material ohišja: ABS, UL 94 V-0
- Montaža ohišja: montaža na ploščo
- Mere ohišja (Š x V x G): 96 x 48 x 116 mm
- Izrez ohišja (Š x V): 91 x 43 mm
- Stopnja zaščite ohišja: spredaj IP65, zadaj IP20
- Teža ohišja: cca 200 g
- Delovanje pri temperaturi okolja: -20°C ... +60°C
- Temperatura okolja pri shranjevanju: -25°C ... +70°C
- Vrsta izdelka
digitalni zaslon
- Vrsta
8078.5150
- Vrsta zaslona
LCD; grafični
IP20 (hrbtna stran)
IP65 (spredaj)
- Širina vgradnje
91 mm
- Prikaz (štetje)
-99999999
99999999
- Vgradna višina
43 mm
- Mere
(D x Š x V) 116 x 96 x 48 mm
- Teža
200 g
- Maks. obratovalna napetost
30 V/DC
- Min. obratovalna napetost
18 V/DC
- Osvetlitev zaslona
RGB
- Značilnosti
barvni zaslon
- Vgradna globina
43 mm
- Širina
96 mm
- Višina
48 mm
- Dolžina
116 mm
- Širina okvirja
96 mm
- Višina okvira
4.8 cm
- Vmesniki
RJ45
- Vmesnik
vijačna sponka
- Višina številke
13 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2899375 Motrona digitalni zaslon
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2899375 Motrona digitalni zaslon
Opis
Naprava je zasnovana kot prikazovalna naprava za PROFINET za panelno montažo.
Dve vrednosti podatkov procesa, ki jih posreduje krmilnik PROFINET, je mogoče skalirati, povezati in prikazati.
Zaradi intuitivnega upravljanja, obsežnih funkcij in možnosti je univerzalna uporaba.
Za zagon prikazovalne naprave PROFINET in razumevanje teh navodil za uporabo je potrebno osnovno poznavanje delovanja PROFINET IO.
Besedilo je strojno prevedeno.
Dve vrednosti podatkov procesa, ki jih posreduje krmilnik PROFINET, je mogoče skalirati, povezati in prikazati.
Zaradi intuitivnega upravljanja, obsežnih funkcij in možnosti je univerzalna uporaba.
Za zagon prikazovalne naprave PROFINET in razumevanje teh navodil za uporabo je potrebno osnovno poznavanje delovanja PROFINET IO.
Besedilo je strojno prevedeno.
Izvedba
- Robustno ohišje iz umetne mase
- Svetel in visokokontrasten zaslon z barvnimi različicami, odvisnimi od dogodka
- Emulacija 7-segmentnega zaslona s simboli in enotami
- Intuitivna in preprosta nastavitev parametrov prek navadnega besedila in zaslona na dotik
Obseg dostave
- Montažni material za montažo na panel
- Navodila.
