nadzorni rele 230 V/AC (max) 2 menjalo Metz Connect 1103160522 1 kos

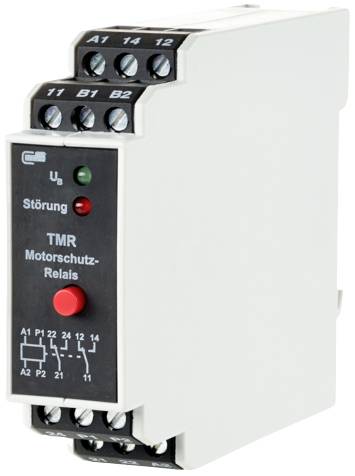

Rele motorske zaščite z vijačnimi sponkami in LED-diodami za prikaz napetosti in napak. Primeren za zaščito elektromotorjev.

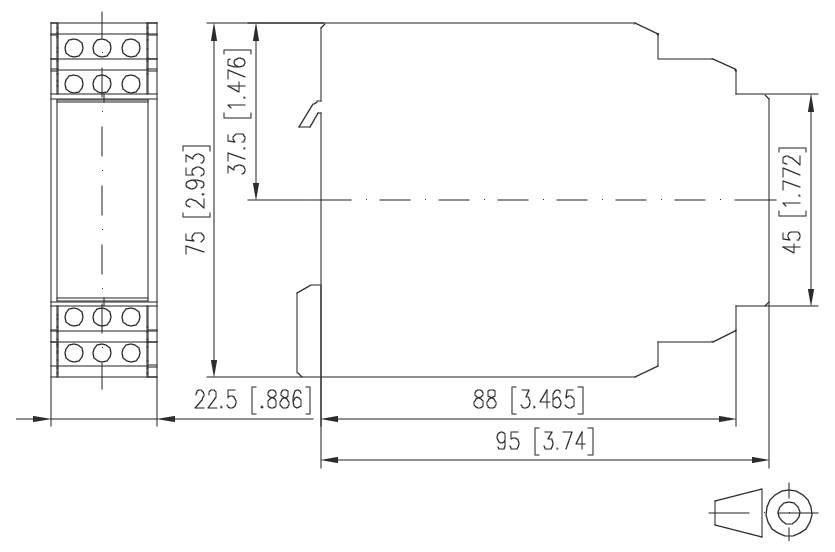

Tehnična dimenzionirana risba mehanskega dela, ki prikazuje stranski in sprednji pogled z merami v milimetrih in palcih.

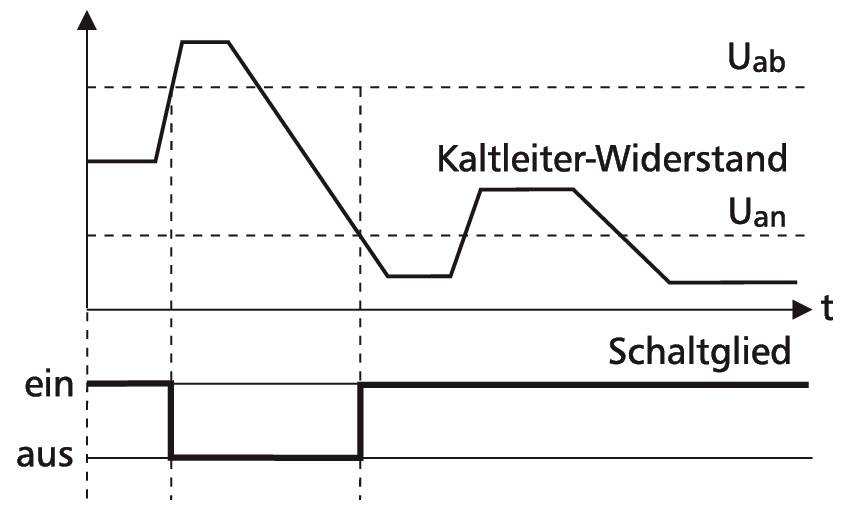

Diagram toplotno odvisnega upora: Potek napetosti Uab in Uan skozi čas t s stikalom vklop/izklop; napetost raste, pada in se preklapa med dvema nivojema.

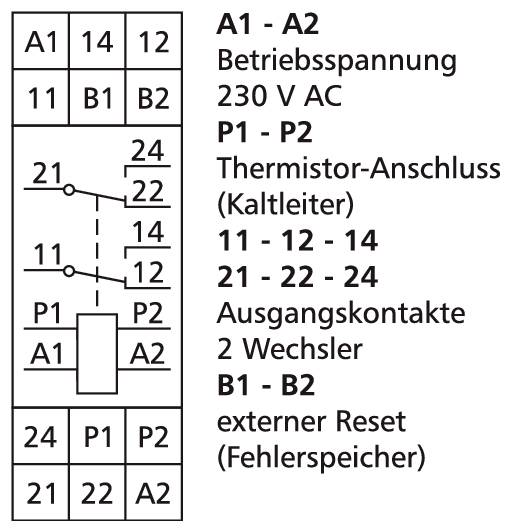

Schaltplan relaisnega modula: Napajalna napetost 230 V AC, priključek termistorja P1-P2, dva izmenjalnika izhodnih stikov 11-12-14 in 21-22-24, zunanji ponastavitev B1-B2.

1/4

Vrsta izdelka

nadzorni rele

Funkcije

nadzor termistorjev ptc

Maks. obratovalna napetost

230 V/AC

Kontakt

2 menjalo

Preklopna napetost (maks.)

230 V/AC

Podatkovni list izdelka (PDF)

Kmalu na voljo

Število

kos - zaloga Nemčija

Skupaj (55,99 € / Kos)

55,99 €

z DDV

Samo 5,50 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

nadzorni rele 230 V/AC (max) 2 menjalo Metz Connect 1103160522 1 kos

Poudarki in podrobnosti

merilni rele
Nadzorni releji
Nadzor zaščite motorja
Nadzor klinastega jermena
BTR Netcom

Tehnične specifikacije

Vrsta izdelka: nadzorni rele

Vrsta: 1103160522

Funkcije: nadzor termistorjev ptc

Značilnosti: s testno tipko

Delovna napetost: 230 V/AC

Maks. obratovalna napetost: 230 V/AC

Obratovalna napetost: 230 V/AC (max)

Kontakt: 2 menjalo

Preklopna napetost (maks.): 230 V/AC

Priključek: vijačna sponka

: IP40

Min. temperatura: 0 °C

Maks. temperatura: +55 °C

Širina: 22.50 mm

Višina: 75 mm

Globina: 95 mm

Mere: (Š x V x G) 22.50 x 75 x 95 mm

Vsebina: 1 kos

Teža: 150 g

Barva: siva

UKCA: da

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2860481 nadzorni rele 230 V/AC (max) 2 menjalo Metz Connect 1103160522 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2860481 nadzorni rele 230 V/AC (max) 2 menjalo Metz Connect 1103160522 1 kos

Opis

Termistorski rele se uporablja kot zaščitni rele motorjev pred toplotno preobremenitvijo (nedopustno segrevanje). Do tega segrevanja lahko pride zaradi mehanske preobremenitve gredi ali ko motor deluje z nedovoljenimi napetostmi. Kot senzor se uporablja PTC termistor, ki je nameščen na delu motorja, ki se ob preobremenitvi najbolj segreje (npr. vgrajen v navitje motorja). Naprava se lahko uporablja tudi z motorji, ki imajo integrirano termično stikalo. Vgrajen pomnilnik napak z gumbom za ponastavitev na sprednji strani ali povezavo zunanjega gumba za ponastavitev (sponke B1 - B2)., Različice:, 230 V AC ali 24 V AC/DC, 1 preklopni kontakt ali 2 preklopna kontakta.
