Name: Namizni multimeter VOLTCRAFT VC-7060BT z merilnimi kabli MLSET-120
Brand: VOLTCRAFT
SKU: 3805715

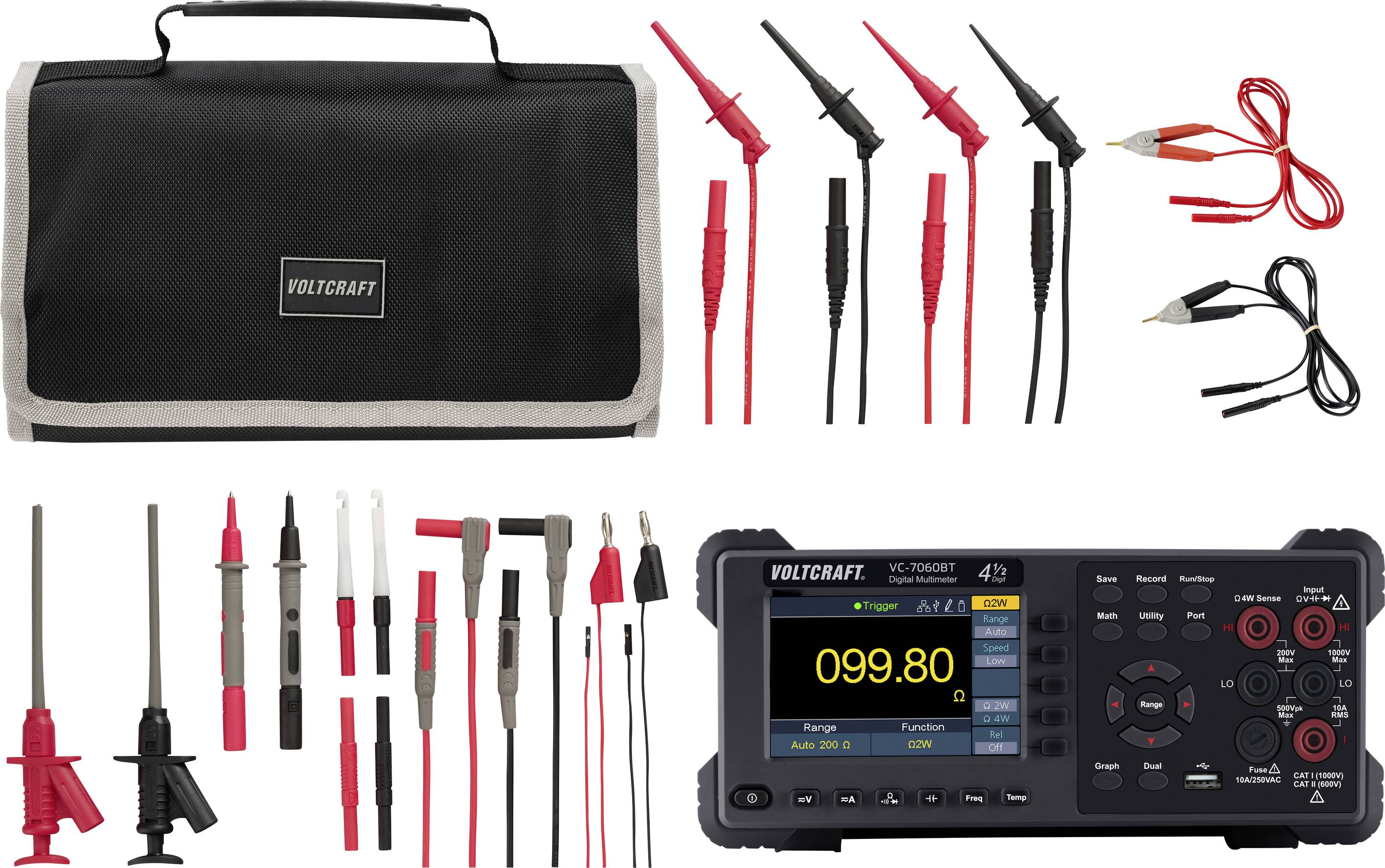

Voltcraft komplet testnih vodnikov s torbo za prevoz, več konicami sond in krokodilastimi sponkami, ter digitalnim multimetrom, ki na zaslonu prikazuje 099.80.

Digitalni multimeter v črni barvi z barvnim zaslonom; prikazuje 'Trigger ON' in merilno vrednost '099,80'. Vidni različni nastavljivi gumbi in priključki.

Voltcraft VC-7060BT digitalni multimeter z zaslonom, tipkami in vhodnimi priključki. Zaslon prikazuje izmerjeno vrednost '099.80'.

'Voltcraft naprava s priključkom za omrežje, RS232, USB, LAN. Opozorila: Upoštevati maksimalno napetost, varovalka je prisotna.'

Slika prikazuje digitalni osciloskop z opremo, kamor spadajo kabli, sonde in vtikači. Uporablja se za merjenje električnih signalov.

Oseba meri električno napetost z digitalnim multimetrom, ki prikazuje napetost 7,57 voltov. Ozadje prikazuje dele električne vezave.

Multimeter z digitalno prikazovalnico '099.80', kabli in sponkami. Oseba drži sponke ob napravi. Glavna funkcija: merjenje napetosti.

Merilna naprava prikazuje kapaciteto: 167,9 µF v avto načinu. Zgoraj levo: 'Trigger', desno: 'CAP', spodaj dodatne možnosti.

Merilna naprava - zaslon: prikazuje diagram z nihanjem napetosti (1,821 V do 20,866 V). Spodaj: '000,23 mVDC', samodejna skala.

Prikaz merilne naprave: Tabela s stolpci 'Št.', 'Funkcija', 'Odčitek' prikazuje meritve napetosti. Primer vrednosti: 6,966 V, 3,747 V.

Digitalni zaslon merilne naprave prikazuje '22.5233 VDC'. Način je enosmerna napetost (DCV), samodejno območje, nizka hitrost.

Osciloskopski zaslon prikazuje stolpični diagram z vrednostmi 21,379 mV, 37,329 mV in 53,278 mV. Merilno področje: Dual -000,50 mVDC.

Diagram osciloskopa prikazuje spremenljivo napetost v milivoltih v eni minuti. Glavni prikaz kaže '-000,293 mVDC'.

Digitalno merilno napravo prikazuje '-009.190 mVDC' z možnostmi 'Dual', 'Razpon', 'Funkcija', 'Samodejno 200 mV', 'enosmerna napetost'. Manjši prikaz: '009.410 mVAC'.

Zaslon merilne naprave, prikazuje histogramsko porazdelitev napetosti, glavna vrednost pri 16,873 mV. Možnosti prikaza in biniranja na desni strani.

Slika digitalnega merilnika. Zaslon prikazuje '099.809 Ω'. Zgornji rob zaslona: 'Sprožilec', stranske možnosti: 'Razpon', 'Hitrost', 'Rel'.

Dva kabla, eden rdeč in eden črn, na enem koncu opremljena s krokodilnimi sponkami. Ovita sta z gumijastimi trakovi.

Dve merilni liniji, rdeče in črne barve, z krokodilnimi sponkami na enem koncu in bananastimi vtiči na drugem.

En par rdečih zagonskih kablov s sponkami, ki se uporabljajo za premoščanje avtomobilskih akumulatorjev.

Digitalni multimeter na leseni mizi prikazuje '999.809'. Merilni kabli s sponkami so priključeni. Levo je roka med merjenjem.

Torbica s črkcem z nizom merilnih kablov za večfunkcijski merilnik, nastavki sond in adapterji razporejeni v vrsti.

Raznoliki merilni sondami in vodniki multimetra v rdeči, črni in sivi barvi, razporejeni diagonalno na beli podlagi.

Različni večmetrski testni sonden in vodniki v rdeči, črni, sivi in beli barvi, prikazani kot različne konfiguracije konice sonde in kabla.

Odprtna organizer torbica s tremi zadrgo zaprtimi mrežastimi predelki za shranjevanje kablov ali manjših dodatkov.

Rdeče in črne preskušne sonde s tremi prozornimi zaščitnimi čepci na beli podlagi.

Dva izolirana testna vodnika s kavelj-stilnimi priključki, ena črna in ena rdeča, prikazana druga ob drugi na belem ozadju.

Namizni multimeter VOLTCRAFT VC-7060BT z merilnimi kabli MLSET-120-26

Detaljni pogled na roko, ki drži rdečo električno testno sondo z ošiljenim vrhom, izolirano na belem ozadju.

Roka, ki drži rdečo plastično pištolo za igrače s puščicami z dolgo sivo puščico na belem ozadju.

0,64 mm pravokotni vtični konektor na rdečem kablu, z bledo primerjalno sliko podobnega vtikača zgoraj.

Kolaž tehnikov, ki popravlja tiskane vezje v laboratoriju, s centralnim krogom, ki prikazuje različne izvijače in natančne orodja.

Voltcraft torba za prenos z nizom testnih vodnikov in sondami multimetra v rdeči, črni in sivi barvi.

1/32

Dodatne informacije

Podatkovni list izdelka (PDF)

Ni na voljo

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Namizni multimeter VOLTCRAFT VC-7060BT z merilnimi kabli MLSET-120

Namizni multimeter Voltcraft VC-7060BT
Ločljivosti do 4 (1/2) mest, 60.000 števk
10,16 cm LCD (4 palce) z ločljivostjo 480 x 320 slikovnih pik
Do 150 meritev na sekundo
CAT II 600 V
Meritve izmenične napetosti/toka, efektivne vrednosti
Dvovrstični prikaz podatkov
Do analiz trendov je mogoče dostopati prek načina grafikona
Vgrajena kompenzacija hladnega spoja za termočlene
Podpora za SCPI
Večvhodni/izhodni vmesnik USB naprava/gostitelj, RS232, LAN in zunanji sprožilni vhod
Komplet laboratorijskih merilnih kablov VOLTCRAFT MLSET-120 z industrijsko vrečko za zvijanje in precizno testno opremo za razvoj elektronike (15-delni)
CAT III 1000 V/CAT IV 600 V 10 A 4 mm PVC vtič 1,2 m merilni kabli (rdeči in črni), ponikljani
SMD merilni kabli CAT II 300 V z majhno sponko in 4 mm konektorjem (rdeči in črni), 1,2 m
SMD merilni kabli CAT II 300 V s IC priključkom in 4 mm vtičem (rdeči in črni), 1,2 m
0,7 mm merilna konica s 4 mm vtičnico s pokrovom, 30 VAC / 60 VDC 3 A (rdeča in črna)
Merilni kabli od 4 mm bananskega vtiča do 0,64 mm pravokotne vtičnice (rdeči in črni)
4 mm adapterji (rdeči in črni)
4 mm merilna klešča, CAT II 1000 V 5 A (rdeča in črna)
Merilna konica 10 A ponikljana (rdeča in črna)
Kelvinov merilni kabel, 4-žilni
Kelvinov merilni kabel, 4-žilni
Banana vtičnica, 4 mm vtičnica
Dolžina kabla 1 m

Skladnost in certifikati

Certified by EU Garan

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3805715 Namizni multimeter VOLTCRAFT VC-7060BT z merilnimi kabli MLSET-120

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3805715 Namizni multimeter VOLTCRAFT VC-7060BT z merilnimi kabli MLSET-120

Informacije

Informacije 3805715 Namizni multimeter VOLTCRAFT VC-7060BT z merilnimi kabli MLSET-120

Izjava o skladnosti

Izjava o skladnosti 3805715 Namizni multimeter VOLTCRAFT VC-7060BT z merilnimi kabli MLSET-120

Garancijski pogoji

Garancijski pogoji 3805715 Namizni multimeter VOLTCRAFT VC-7060BT z merilnimi kabli MLSET-120

Opis

Namizni multimeter Voltcraft VC-7060BT
Voltcraft VC-7060BT je 4 5/6-mestnik digitalni multimeter v namiznem formatu, ki ponuja širok nabor funkcij za meritvene rezultate (statistika, mejne vrednosti, dB/dBm, REL).
VC-7060BT ima 10,16 cm (4-palčni) zaslon. Zabeleži do 150 meritev na sekundo.
Ta naprava je idealna za vse, ki si želijo visoko zmogljivost, veliko funkcij in samodejne meritve.

Natančne meritve efektivne vrednosti (RMS)
Funkcija merjenja prave efektivne vrednosti (TRUE RMS) omogoča natančno merjenje asimetričnih napetosti in tokov, ki odstopajo od osnovne sinusne valovne oblike.
Asimetrične napetosti se najpogosteje pojavljajo v regulatorjih moči, stikalnih napajalnikih, impulznih polnilnikih in elektronskih regulatorjih hitrosti pri izdelavi modelov.

Tovarniška kalibracija
Kalibracija v skladu s standardi proizvajalca in zagotavljanjem kakovosti Voltcraft.
Kalibracija zagotavlja visoko kakovost izdelkov in skladnost z mejami tolerance.

Komplet laboratorijskih merilnih kablov VOLTCRAFT MLSET-120 z industrijsko vrečko za zvijanje in precizno testno opremo za razvoj elektronike (15-delni)
VOLTCRAFT MLSET-120 je modularni sistem dodatne opreme, katerega sestava je bila posebej zasnovana za visoke zahteve pri razvoju elektronike, v testnih laboratorijih in za fine diagnostične naloge pri industrijskem vzdrževanju. Poleg zelo fleksibilnih silikonskih merilnih vodnikov sistem vključuje tudi paleto finih merilnih sond, miniaturnih kavljev in konektorjev za merilne vodnike, specifičnih za uporabo, v skladu s trenutnimi industrijskimi standardi testiranja.

Priložena vrhunska torba za zvijanje optimizira potek dela pri vsakodnevnem laboratorijskem in servisnem delu. Dva integrirana predala za hitro shranjevanje omogočata ohlapno in časovno varčno shranjevanje finih kablov in občutljivih adapterjev. Polprozorni sprednji segmenti omogočajo vizualni pregled vsebine ves čas, kar zmanjšuje neproduktivne čase iskanja. Dodaten, ločen žep z zadrgo varuje občutljive majhne dele, kot so miniaturne sponke ali SMD dodatki, pred izgubo. Prostorna notranja razporeditev se prilagaja nalogam tehnika in ponuja zadostno zmogljivost za integracijo dodatnih merilnih instrumentov in kompaktnih naprav.

Besedilo je strojno prevedeno.

Izvedba

Namizni multimeter Voltcraft VC-7060BT
Samodejna izbira območja. Notranji pomnilnik za do 1000 meritev
Merjenje temperature: Temperaturni senzorji - termočlen (pretvorba ITS-90 med B/E/J/K/N/R/S/T) in termoupornost (pretvorba RTD senzorja med PT100 in PT385)
Poletje za prehod
Prikaz prekoračitev območja
Funkcija zadrževanja podatkov
Zaščita vhoda
Komplet laboratorijskih merilnih kablov VOLTCRAFT MLSET-120 z industrijsko vrečko za zvijanje in precizno testno opremo za razvoj elektronike (15-delni)
Optimizirano za laboratorij in razvoj: Usklajen nabor najboljših orodij za vzorčenje in testiranje za občutljive merilne naloge na tiskanih vezjih, SMD komponentah in integriranih vezjih.
Maksimalna zaščita v okolju B2B: Trpežna torba za zvijanje iz izjemno trpežne, proti obrabi odporne industrijske tkanine za zaščito pred mehansko obrabo pri laboratorijski uporabi.
Prihranek časa zaradi hitro dostopnih predalov stresalnika: Dva trajno integrirana, polprozorna predala odpravljata potrebo po zamudnem sortiranju v toge gumijaste zanke.
Razširljiv prostor za shranjevanje: Prilagodljiv mehanizem zaklepanja ponuja dodaten prostor za obstoječo merilno opremo ali kompaktne ročne digitalne multimetre.
Celovit nabor preciznih komponent: Vključuje specializirane laboratorijske komponente do CAT IV za brezhibno zajemanje signalov z maksimalno varnostjo uporabnika

Obseg dostave

Različica mize DMM
Električni kabel
USB-kabel
1 par merilnih kablov
1 par krokodilskih sponk
2x rezervni varovalki
Programska oprema + navodila v angleščini na CD-ju
Varnostne informacije Voltcrafta, Hitri vodnik
2x zelo fleksibilni silikonski merilni kabli (1,2 m, rdeči/črni)
2x varnostni merilni klešči (VOLTCRAFT MSK-120)
2x konektorja za merilne kable 4 mm ženski/ženski (VOLTCRAFT MSL-504)
2x najfinejši merilni konici z merilno iglo 0,7 mm (VOLTCRAFT MMS-130)
2x silikonski merilni kabli 1,2 m z miniaturnimi kavlji (VOLTCRAFT MSL-528)
2x silikonski merilni kabli 1,2 m z miniaturnimi merilnimi sponkami (VOLTCRAFT MSL-525)
2x adapterja s 4 mm vtiča na 0,64 mm vtičnice (VOLTCRAFT MSL-315)
1x Trpežna industrijska torba za zvijanje s prozornimi predali za hiter dostop
Kelvinova merilna črta
