Odvodnik za prenapetostno zaščito, vtični za: razdelilno omaro Weidmüller VSPC 1CL 24VAC 8924500000 2.5 kA
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
10 kos - zaloga Nemčija
Število
Skupaj (99,99 € / Kos)
€
Na voljo samo 10 kos - zaloga Nemčija
Poudarki in podrobnosti
Weidmüller 8924500000 VSPC 1CL 24VAC prenapetostna zaščita-vtični odvodnik Prenapetostna zaščita za: razdelilna omarica 2.5 kA 1 kos
- VSPC 1CL 24VAC
Tehnične specifikacije
- Vrsta povezave: lahko priključite na VSPC BASE
- Izvedba: objemka, druga
- Prostornina odpornosti: 2,20 Ω
- Vhodna napetost, max. Ui: 39 V
- Največja stalna napetost, Uc (AC): 28 V
- Najvišja zvezna napetost, Uc (DC): 40 V
- Temperatura skladiščenja: -40 ° C do 80 ° C
- Nominalni tok IN: 450 mA
- Neto teža: 41 g
- Prikaz optičnih funkcij: Ne.
- Število polov: 1
- Stopnja zaščite UP (tip):<800 V.
- Odpornost prenapetostnega toka C1:<1 kA 8/20 μs
- Upornost prenapetostnega toka C2: 5 kA 8/20 μs
- Upornost prenapetostnega toka C3: 100 A 10/1000 µs
- Upornost prenapetostnega toka D1: 2,5 kA 10/350 μs
- Prenapetostna kategorija: III
- Stopnja onesnaženosti: 3
- Vrsta izdelka
prenapetostna zaščita-vtični odvodnik
- Prenapetostna zaščita za
razdelilna omarica
- Odvodni tok
2.5 kA
- Nazivna napetost
24 V/AC
34 V/DC
- Obratovalna temperatura
-40 ° C do +70 °C
IP20
- Proizv. št. delov
8924500000
- Vrsta
VSPC 1CL 24VAC
- Barva
oranžna
- Mere
(Š x V x G) 17.8 x 90 x 69 mm
- Širina
17.8 mm
- Višina
90 mm
- Globina
69 mm
- Vsebina
1 kos
Other
2.7-2.7 MHz
TRUE
IP20
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 258684 Odvodnik za prenapetostno zaščito, vtični za: razdelilno omaro Weidmüller VSPC 1CL 24VAC 8924500000 2.5 kA
Navodila za uporabo in varnost
Navodila za uporabo in varnost 258684 Odvodnik za prenapetostno zaščito, vtični za: razdelilno omaro Weidmüller VSPC 1CL 24VAC 8924500000 2.5 kA
Opis

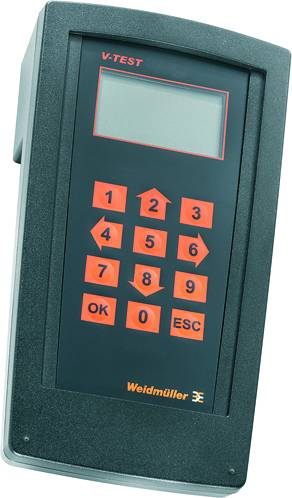

Zaščita pred prenapetostjo Pravila merjenja-nadzora, brez prikaza funkcije / funkcije prikaza. Zaščita analognih signalov / tokovnih zank (CL - trenutna zanka) zajema naslednje signale: signali iz trenutnih zank (analogne meritve senzorjev na dolge razdalje) 4 ... 20 mA, 0 ... 20 mA itd. Dva, tri in Štirižični brez skupnega referenčnega potenciala. npr. signali za merjenje nivoja od napetostnih senzorjev (analogne meritve senzorjev na kratkih razdaljah) 0 ... 10 V, PT 100 itd .; npr. merjenje temperature Vtični odvodnik, z neprekinjenim in impedance nevtralnim vtičenjem ali vlečenjem Preveriti je mogoče s testno napravo V-TEST. Zasnovan prihranek prostora za 2 analogna signala. Različica s povezavo PE brez zemlje, da se prepreči morebitne razlike. Lahko se uporablja v skladu z namestitvenim standardom IEC 62305 (D1, C1, C2 in C3). Vgrajena PE noga, varno izprazni do 20 kA (8/20 μs) in 2,5 kA (10/350 μs) v PE. Barvno kodiranje ravni napetosti za hitro prepoznavanje v krmilni omarici. Varnostna funkcija s kodirnim elementom za različne napetostne ravni.
Besedilo je strojno prevedeno.
