Odvodnik za prenapetostno zaščito, vtični za: razdelilno omaro Weidmüller VSPC 2SL 24VDC EX 8953670000 2.5 kA
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (134,99 € / Kos)
134,99 €
z DDV
Poudarki in podrobnosti
Weidmüller 8953670000 VSPC 2SL 24VDC EX prenapetostna zaščita-vtični odvodnik Prenapetostna zaščita za: razdelilna omarica 2.5 kA 1 kos
- VSPC 2SL 24VDC EX
Tehnične specifikacije
- Vrsta povezave: lahko priključite na VSPC BASE
- Izvedba: objemka, druga
- Prostornina odpornosti: 4,7 Ω
- Vhodna napetost, max. Ui: 26 V
- Največja stalna napetost, Uc (DC): 28 V
- Temperatura skladiščenja: -40 ° C do 80 ° C
- Nominalni tok IN: 250 mA
- Neto teža: 47 g
- Prikaz optičnih funkcij: Ne.
- Število polov: 1
- Stopnja zaščite UP (tip): 250 V
- Odpornost prenapetostnega toka C1:<1 kA 8/20 μs
- Upornost prenapetostnega toka C2: 5 kA 8/20 μs
- Upornost prenapetostnega toka C3: 100 A 10/1000 µs
- Upornost prenapetostnega toka D1: 2,5 kA 10/350 μs
- Prenapetostna kategorija: III
- Stopnja onesnaženosti: 3
- Vrsta izdelka
prenapetostna zaščita-vtični odvodnik
- Prenapetostna zaščita za
razdelilna omarica
- Odvodni tok
2.5 kA
- Nazivna napetost
24 V/DC
- Obratovalna temperatura
-40 ° C do +70 °C
IP20
- Proizv. št. delov
8953670000
- Vrsta
VSPC 2SL 24VDC EX
- Barva
svetlo modra
- Mere
(Š x V x G) 17.8 x 90 x 69 mm
- Širina
17.8 mm
- Višina
90 mm
- Globina
69 mm
- Vsebina
1 kos
- Teža
42 g
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 258824 Odvodnik za prenapetostno zaščito, vtični za: razdelilno omaro Weidmüller VSPC 2SL 24VDC EX 8953670000 2.5 kA
Navodila za uporabo in varnost
Navodila za uporabo in varnost 258824 Odvodnik za prenapetostno zaščito, vtični za: razdelilno omaro Weidmüller VSPC 2SL 24VDC EX 8953670000 2.5 kA
Opis

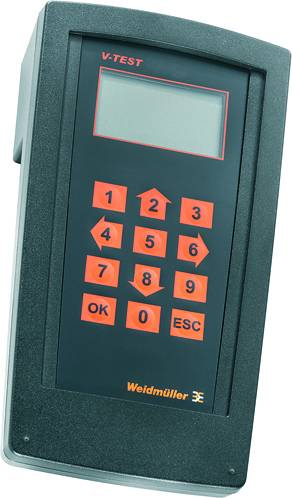

Zaščita pred prenapetostjo Pravila merjenja-nadzora, brez prikaza funkcije / funkcije prikaza. Naslednji signali spadajo pod zaščito binarnih signalov (SL - simetrična obremenitev): preklapljanje signalov z in brez skupnega referenčnega potenciala 24 V, 5 V ... 60 V. Dvožični sistemi so večinoma s skupnim referenčnim potencialom binarnih senzorjev, aktuatorjev in indikatorjev, kot so: končna stikala, tipke, Pozicionirni senzorji, svetlobne zapore, kontaktorji, magnetni ventili, indikatorske lučke itd. Vtični odvodnik za neprekinjeno in brez impedance nevtralno priključitev in odklop. Preveriti je mogoče s testno napravo V-TEST. Zasnovan prihranek prostora za do 4 binarne signale. Različica s priključkom PE brez zemlje, da se izognete motnjam v primeru potencialnih razlik. Lahko se uporablja v skladu z inštalacijskimi standardi IEC 62305 in IEC61643-22. (D1, C1, C2 in C3). Vgrajena PE noga, varno izprazni do 20 kA (8/20 μs) in 2,5 kA (10/350 μs) v PE. Barvno kodiranje ravni napetosti za hitro prepoznavanje v krmilni omarici. Varnostna funkcija s kodirnim elementom za različne napetostne ravni.
