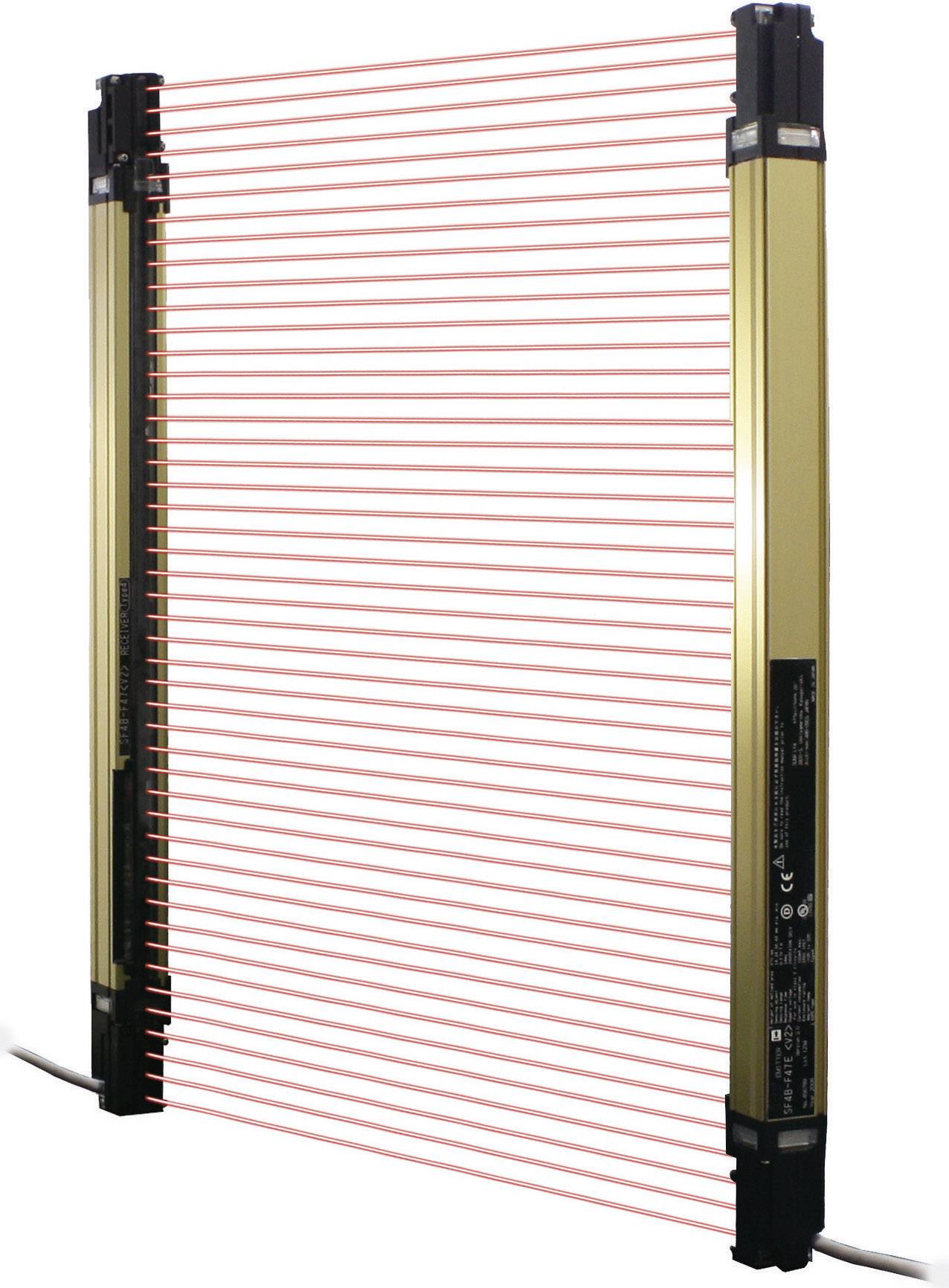

Panasonic varnostna svetlobna zavesa SF4B-H36(V2) Domet (maks.) 9 m Višina zaščitnega polja 710 mm Število žarkov: 36
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
varnostna svetlobna zavesa
Dolžina
30 mm
Višina
710 mm
Vrsta
SF4B-H36(V2)
Področje uporabe
ščitnik za roke
Podatkovni list izdelka (PDF)
Število
Skupaj (2359,00 € / Kos)
2359,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Varnostna svetlobna zavesa SF4B, tip 4
Dodatne informacije
Tehnične specifikacije
- Zaščitna širina polja: 0,3 - 9 m
- Najmanjši predmet za prepoznavanje: Ø25 mm
- Oddajna dioda: infrardeča LED (870 nm)
- Kategorija varnosti: EN 61496-1 / 2 (tip 4) / ISO 13849-1 (kategorija 4, PLe) / IEC 61508-1 do 7 (SIL 3)
- Povezava: priključna vtičnica
- Izhod (Ampere): Tranzistor (2 x PNP ali 2 x NPN / preklop) OSSD1 / OSSD2 (maks.) 200 mA
- Certifikacija: CE / TÜV
- Vrsta izdelka
varnostna svetlobna zavesa
- Vrsta
SF4B-H36(V2)
- Področje uporabe
ščitnik za roke
- Značilnosti
LED zaslon
- Maks. obratovalna napetost
24 V/DC
- Obratovalna napetost
24 V/DC (max)
- Maks. poraba toka
230 mA
- Čas odziva
14 ms
- Najmanjši predmet za prepoznavanje (premer)
25 mm
- Priključek
vtični spojnik
- Vrsta oddajnika
LED infrardeča
- Valovna dolžina
870 nm
- Razpon (min.)
0.3 m
- Domet (maks.)
9 m
- Izhod
2 x PNP
- Izhodni tok
200 mA
- Raven učinkovitosti
PL e
- Stopnja varnostne integritete
SIL 3
- Kategorija varnosti
4
- Žarki
36
- Razdalja med žarki
20 mm
- Višina zaščitnega polja
710 mm
- Celotna višina
710 mm
- Vsebina
1 kos
IP67
- Dolžina
30 mm
- Širina
28 mm
- Višina
710 mm
- Mere
(D x Š x V) 30 x 28 x 710 mm
- Min. temperatura
-10 °C
- Maks. temperatura
+55 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 507114 Panasonic varnostna svetlobna zavesa SF4B-H36(V2) Domet (maks.) 9 m Višina zaščitnega polja 710 mm Število žarkov: 36
Navodila za uporabo in varnost
Navodila za uporabo in varnost 507114 Panasonic varnostna svetlobna zavesa SF4B-H36(V2) Domet (maks.) 9 m Višina zaščitnega polja 710 mm Število žarkov: 36
Navodila za uporabo in varnost 507114 Panasonic varnostna svetlobna zavesa SF4B-H36(V2) Domet (maks.) 9 m Višina zaščitnega polja 710 mm Število žarkov: 36
Opis
Serija kompaktnih varnostnih svetlobnih zaves za zaščito rok. Zaščitna višina je enaka višini - brez mrtve cone. Veliki integrirani LED indikatorji stanja (rdeča / zelena). Samodiagnostični sistem s prikazom stanja. Funkcija preglasitve za delovanje naprave tudi, ko je pot prekinjena. LED indikator za enostavno namestitev. Samodejno prekrivanje preslušavanja za zmanjšanje bleščanja in motenj (funkcija ELCA). Kratek odzivni čas z14 ms.
Anwendung:Zaščita pred nevarnostjo (npr. Na stiskalnici, na področju obdelave stroja, na montažni postaji), varnost vrat, varnost dostopa (npr. Robotska celica ali predel za montažo).
Besedilo je strojno prevedeno.
Anwendung:Zaščita pred nevarnostjo (npr. Na stiskalnici, na področju obdelave stroja, na montažni postaji), varnost vrat, varnost dostopa (npr. Robotska celica ali predel za montažo).
Besedilo je strojno prevedeno.
Izvedba
- Indikator napak 7-segmentni
- Integrirani nadzor kontaktorja
- Izklop zvoka.
Obseg dostave
- Varnostna svetlobna zavesa SF4B, tip4 Panasonic SF4B-H36(V2) (+10/-15 %) 24 V/DC varnostna svetlobna zavesa/zaščita rok, višina zaščit. polja 710 mm, št. žarkov: 36
