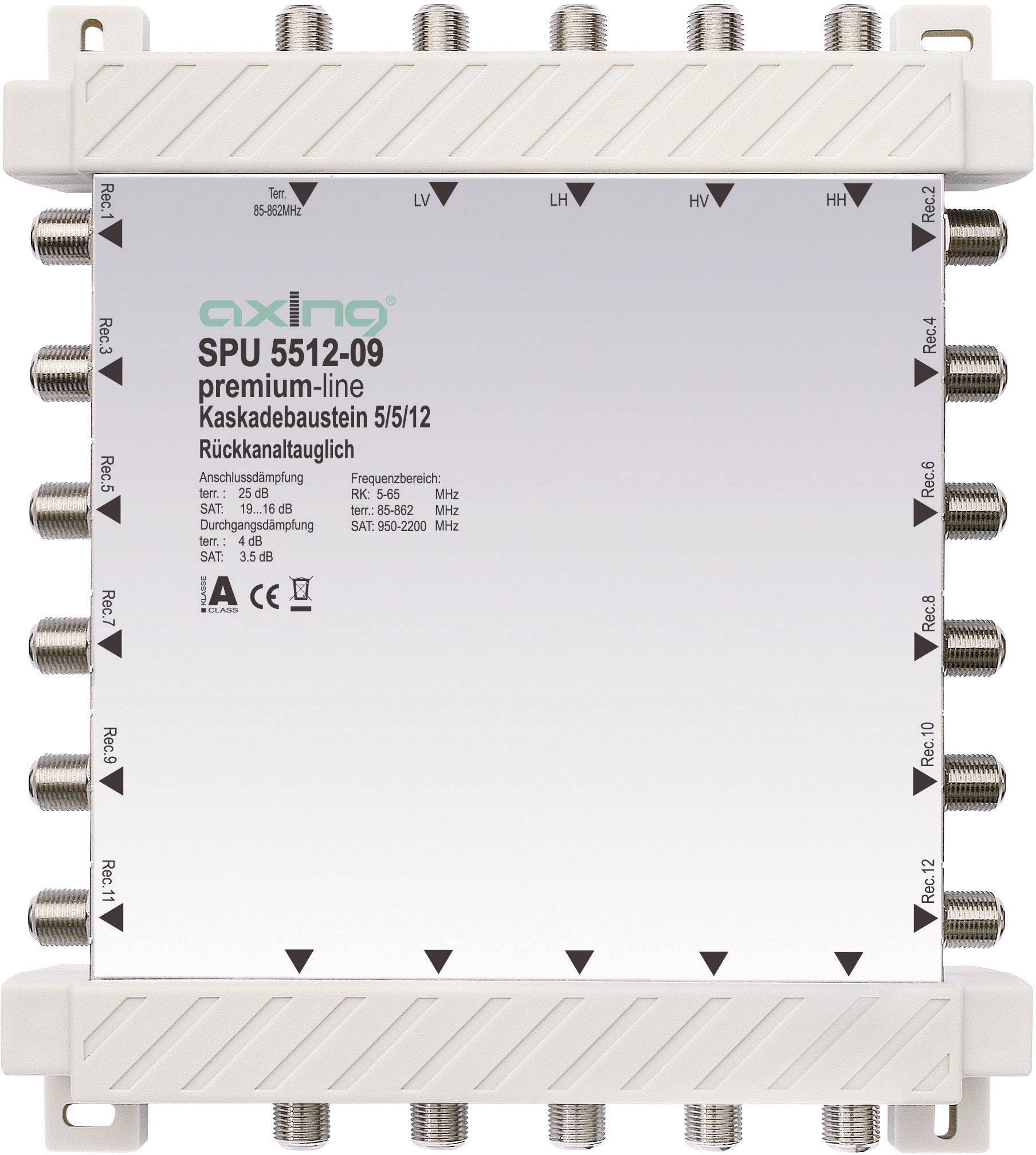

Pasivna kaskada za multiswitch stikalo Axing SPU 5512-09, št. vhodov (multiswitch ): 5 (4 SAT/1 prizemna), št. uporabnik

razširiti z. B. stikalo za polarnost SPU 54-0x na 516-0x na 6, 12 ali 18 udeležencev.
S kaskadnimi moduli se lahko 4 ravni polarizacije SAT IF, vključno s prizemnimi signali (npr. VHF radio), porazdelijo na več sprejemnikov SAT. SPU 556-09 = 6 sprejemnikov, SPU 558-09 = 8 sprejemnikov, SPU 5512-09 = 12 sprejemnikov in SPU 5518-09 = 18 sprejemnikov. Za kaskadni sistem s kaskadnimi moduli SPU 556-09, SPU 558-09, SPU 5512-09 ali SPU 5518-09 potrebujete eno od stikal za polarnost SPU 56-09, 510-09 ali 516-09. Pri zagonu stikala za polarnost upoštevajte navodila za uporabo.

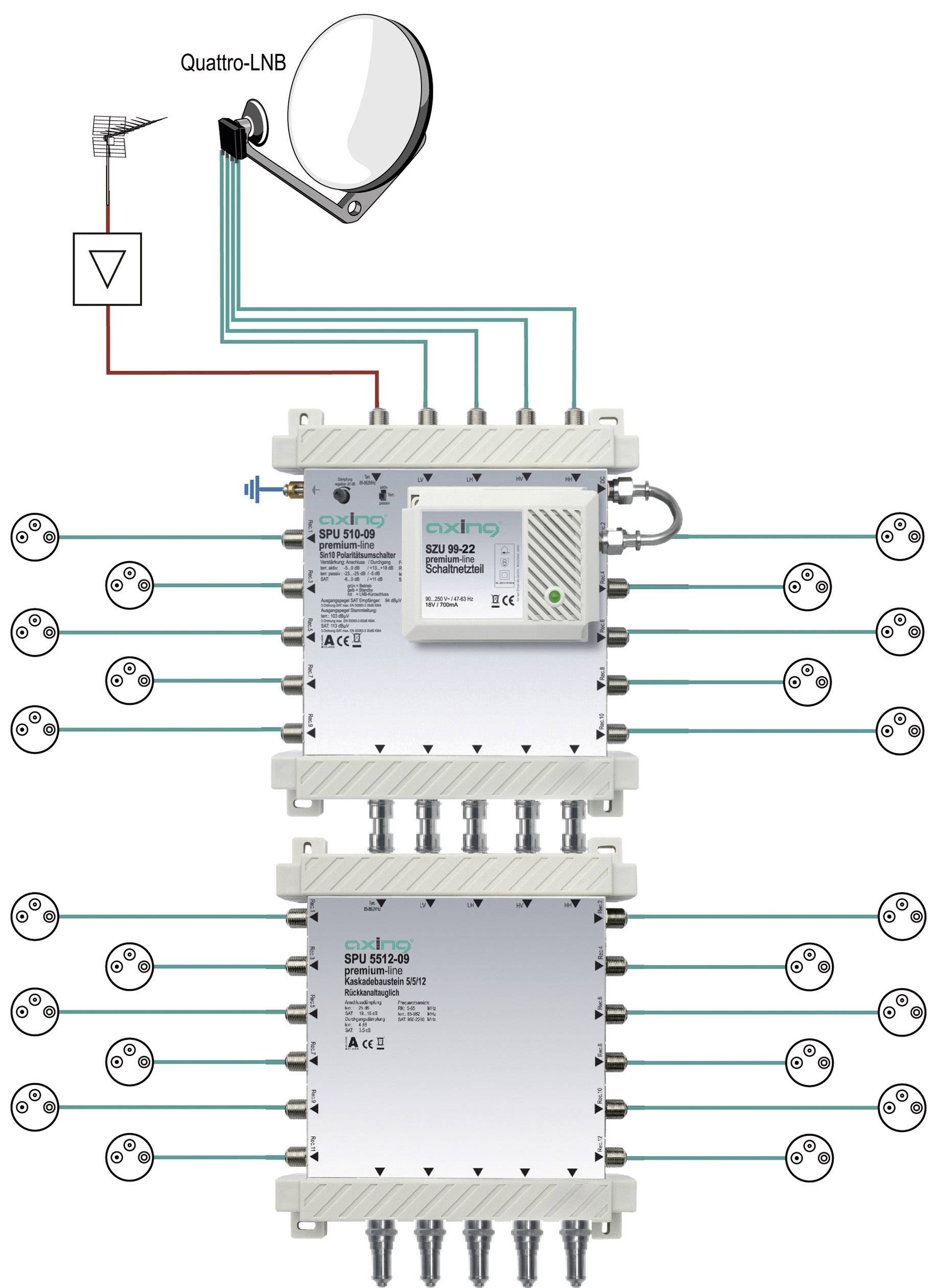

Izhode stikala za polarnost povežite z vhodi kaskadnih modulov. Uporabite adapter F / F-Quickfix (ni vključen v obseg dobave), da lahko preprosto priključite naprave.
Če uporabljate več kaskadnih modulov, povežite izhode kaskadnega modula z vhodi drugega kaskadnega modula itd. Opomba: Glede na sistemsko strukturo (izgube nivoja) so za ojačanje prehodnih signalov pri uporabi več dodatnih stikal polarnosti potrebna kaskadni moduli.
Izhode zadnjega kaskadnega modula zaključite s priključnimi upori, ki so priloženi stikalu za polarnost.
Izhode udeležencev na strani povežite z vtičnicami za anteno. Za vse RF povezave uporabite visoko zaščitene koaksialne kable s F spojniki.
