PCE Instruments e-mobilnost inštalacijski tester tip 2 modul 3 Število priključkov 5 x
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
75 kos - zaloga Nemčija
Število
Skupaj (395,00 € / Kos)
395,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
PCE Instruments e-mobilnost inštalacijski tester tip 2 modul 3
- Merilni priključni adapter za stenske doze
- Simulacija vozila
- Simulacija kabla
- CP izhod in omrežna vtičnica za namene merjenja
- vključno s transportno torbo
- Predhodni izpit športne vzgoje
- Status PP bližinskega pilota in CP kontrolnega pilota
- Simulacija napake CP "E" in napake PE
- Omrežna vtičnica za merjenje
- Varnostne merilne vtičnice
- izbirni adapter za tip 1
- Vključuje vtič tipa 2
Tehnične specifikacije
- Testne funkcije
- PE predtestiranje da, s kapacitivno elektrodo
- PP simulacija odprta, 13 A, 20 A, 32 A, 63 A
- CP status A, B, C, D
- Napaka CP "E" E
- PE napaka/napaka ozemljitve Da
- Splošni tehnični podatki
- Priključki L1, L2, L3, N, PE
- Priključki dodatne informacije 230V
- 1-fazni) / 430V (3-fazni) ; 50/60Hz
- 10A / 250V

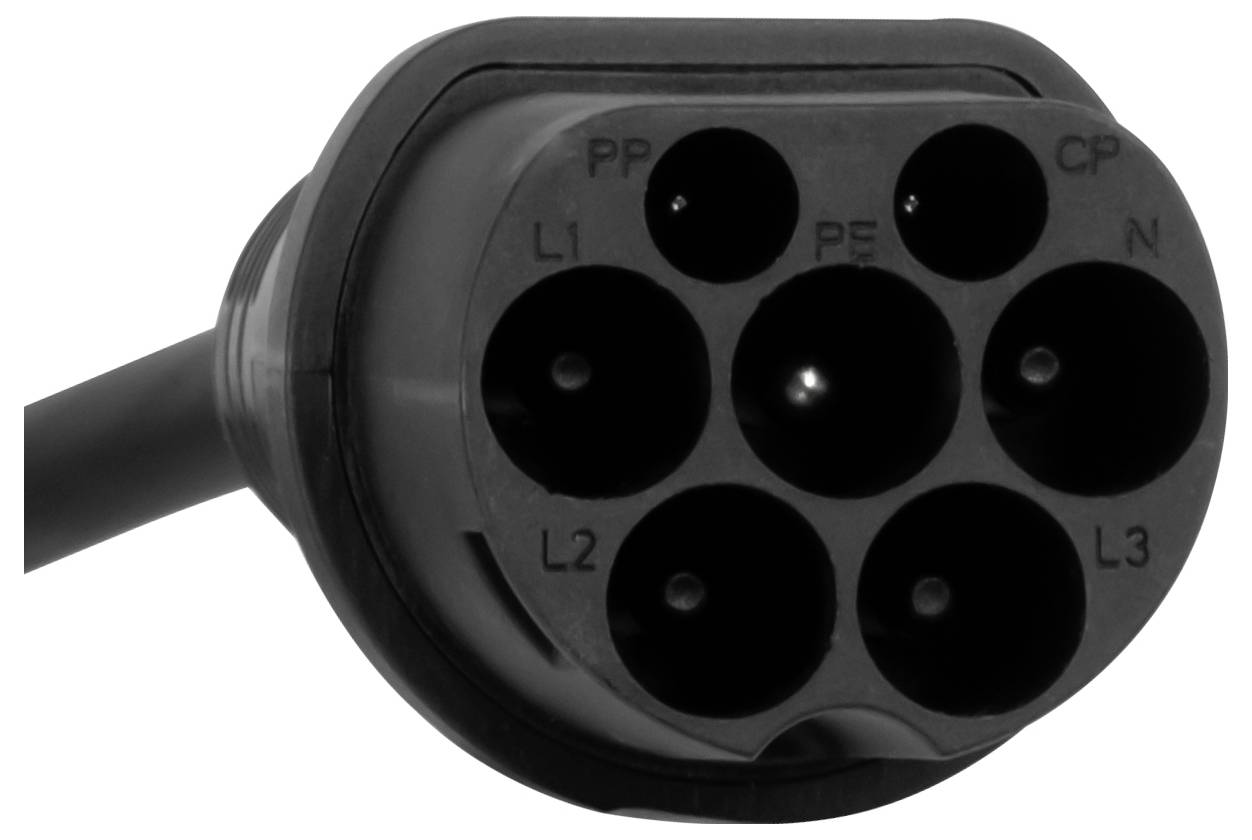

- Vtič tipa 2 trdno pritrdite na kabel (za tip 1 je potreben dodatni adapter)
- Standard(i) IEC62196-2 priključek tipa 2
- Dolžina kabla 25 cm
- Varnostni standard CAT II / 300V
- omrežna vtičnica max. 50/60Hz; 10A
- Izhodi 2 kosa 4 mm vtičnic (priključki za izhod signala)
- Varovalka(e) vtičnica T10A/250V
- Razred zaščite (naprave) IP40
- Teža: 643 g
- Dimenzije (D x Š x V) 600 x 105 x 73 mm
- Pogoji delovanja 0... 40 °C, 80 % RH
- Pogoji skladiščenja -10 ... 50 °C, 80 % RH
- Jeziki navodil nemščina, angleščina
- Vrsta izdelka
e-mobilnost inštalacijski tester
- Polnilni vtikač
tip 2
- Način polnjenja
modul 3
- Število priključkov
5 x
- Število faz
1-fazni in 3-fazni
- Dolžina kabla
25 cm
IP40
- Atestiranja
IEC62196-2 priključek tipa 2
- Barva
črno-siva
- Dolžina
600 mm
- Širina
105 mm
- Višina
73 mm
- Teža
643 g
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3192918 PCE Instruments e-mobilnost inštalacijski tester tip 2 modul 3 Število priključkov 5 x
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3192918 PCE Instruments e-mobilnost inštalacijski tester tip 2 modul 3 Število priključkov 5 x
Opis

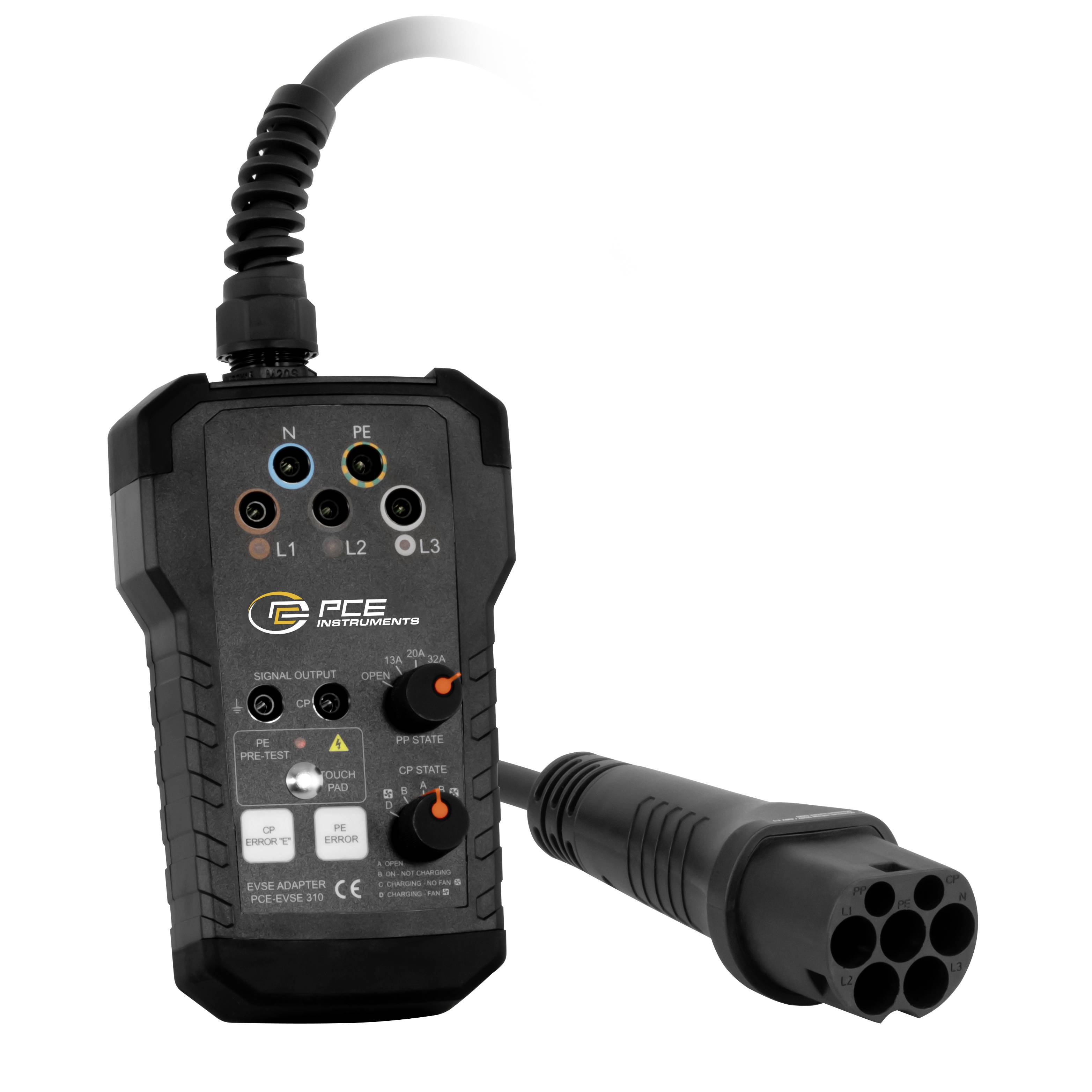

Merilni priključni adapter za stenske omarice je za testerje VDE 0100 za testiranje polnilnih postaj (način polnjenja 3) za električne avtomobile. Ta adapter se lahko uporablja s testerjem namestitve PCE-ITE 55B ali z večino drugih običajnih testerjev VDE 0100. Zahvaljujoč LED diodam za zaznavanje napetosti na 3 fazah lahko hitro ugotovite, ali je prišlo do napake pri namestitvi.
Tokovno nosilnost polnilnega kabla je mogoče simulirati z vrtljivim stikalom PP State. Tokovna nosilnost je simulirana z različnimi upornostmi v merilnem priključnem adapterju za wallboxe, ki so povezani med PP in PE vodnike. Z vrtljivim stikalom CP State je mogoče simulirati različna stanja vozila. Stanja vozila so simulirana z različnimi upori, povezanimi med CP in PE vodnike.

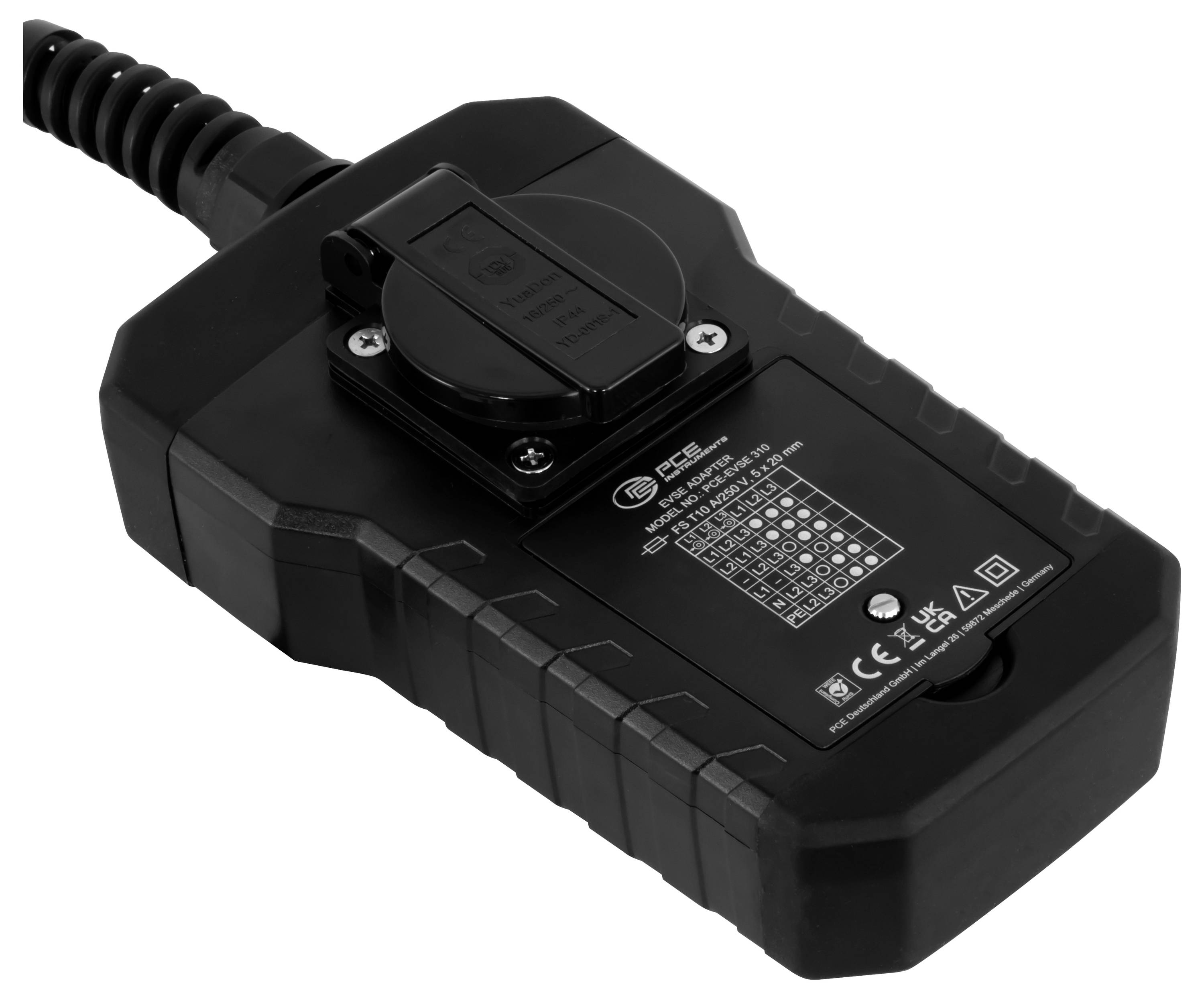

Na vtičnico lahko priključite zunanje breme. Ta izhod je namenjen le meritvam in ponuja možnost preverjanja delovanja števca električne energije. Poleg tega je mogoče z merilnim priključnim adapterjem za stenske omarice simulirati tudi napako PE (zemeljsko napako). Merilni priključni adapter za stenske doze je dobavljen v torbi za napravo. Na voljo je izbirni adapter za wallboxe s priključkom tipa 1.
Besedilo je strojno prevedeno.
Tokovno nosilnost polnilnega kabla je mogoče simulirati z vrtljivim stikalom PP State. Tokovna nosilnost je simulirana z različnimi upornostmi v merilnem priključnem adapterju za wallboxe, ki so povezani med PP in PE vodnike. Z vrtljivim stikalom CP State je mogoče simulirati različna stanja vozila. Stanja vozila so simulirana z različnimi upori, povezanimi med CP in PE vodnike.
Na vtičnico lahko priključite zunanje breme. Ta izhod je namenjen le meritvam in ponuja možnost preverjanja delovanja števca električne energije. Poleg tega je mogoče z merilnim priključnim adapterjem za stenske omarice simulirati tudi napako PE (zemeljsko napako). Merilni priključni adapter za stenske doze je dobavljen v torbi za napravo. Na voljo je izbirni adapter za wallboxe s priključkom tipa 1.
Besedilo je strojno prevedeno.
Obseg dostave
- 1 x merilni priključni adapter za stenske doze PCE-EVSE 310
- 1 x uporabniški priročnik
- 1 x torba za prenašanje
- 1 x konektor tipa 2
