Name: PCE Instruments PCE-3500-98-ICA tester trdnosti Kalibrirano (ISO) brinell , rockwell , vickers , uci , natezna trdnost (
Brand: PCE Instruments
SKU: 3812416
Availability: BackOrder

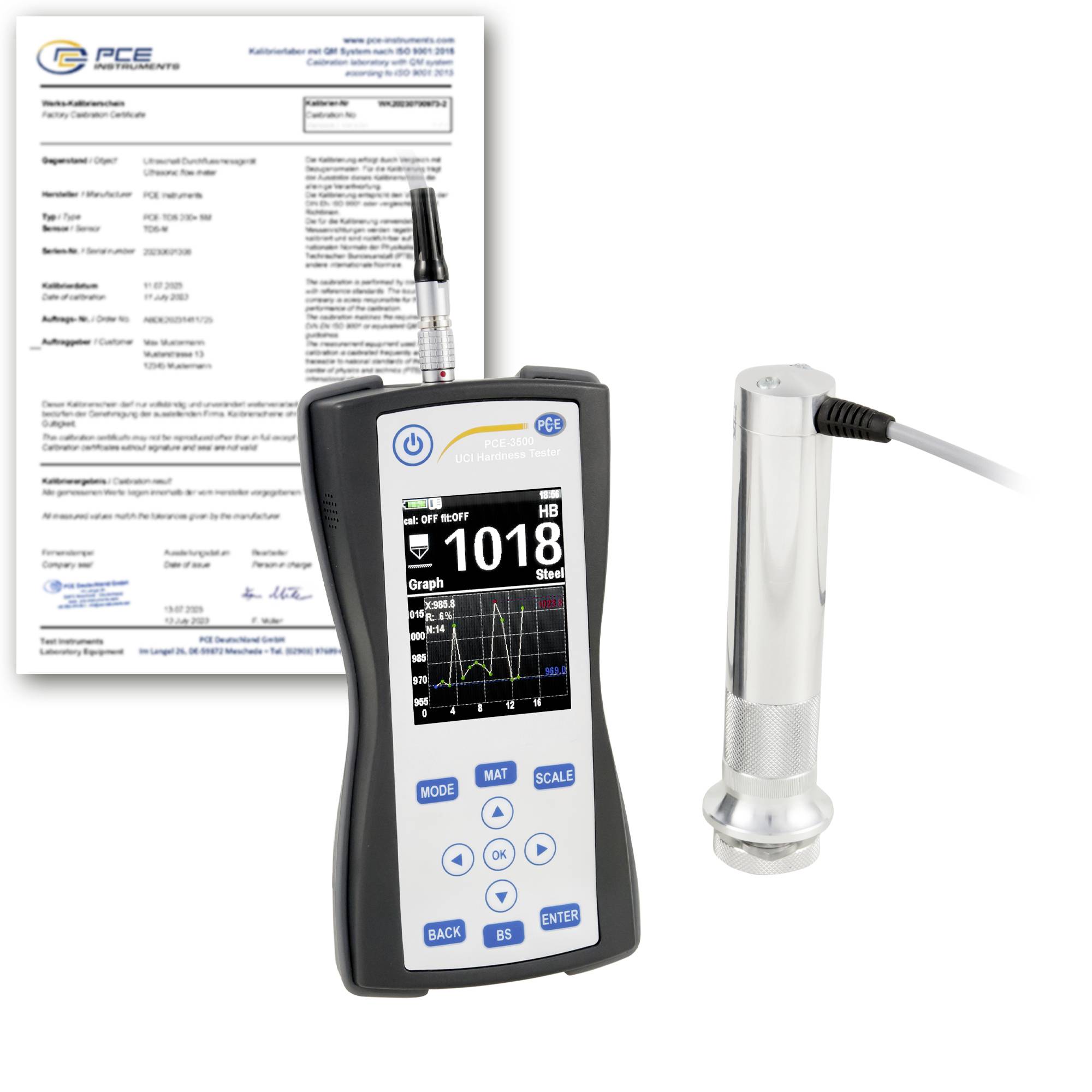

Prenosni merilnik trdote s sondo in poročilom o kalibraciji, ki prikazuje meritev »1018« na zaslonu naprave.

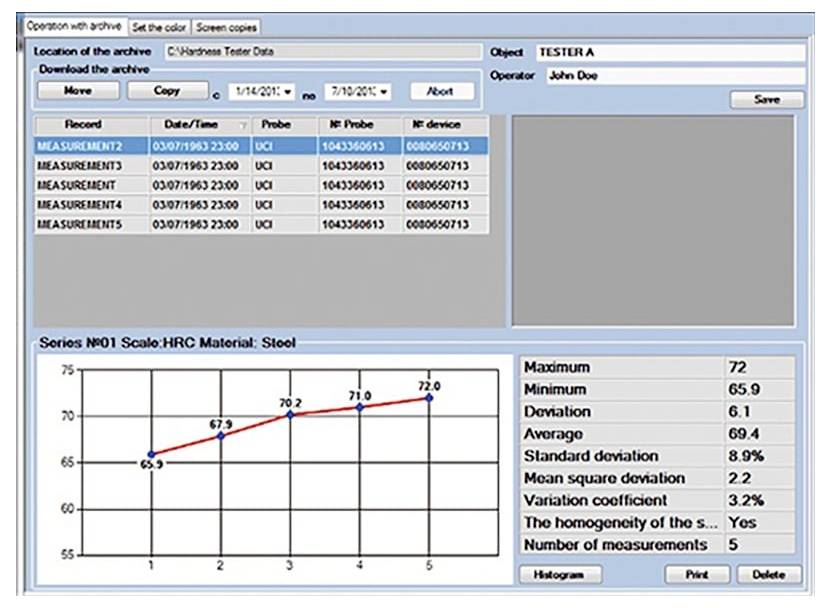

Programsko okno za arhivirane podatke meritev, ki prikazuje tabelo petih meritev in linijski grafikon HRC v primerjavi z zaporedno številko z statistiko; največja vrednost 72, najmanjša vrednost 65,9, povprečje 69,4.

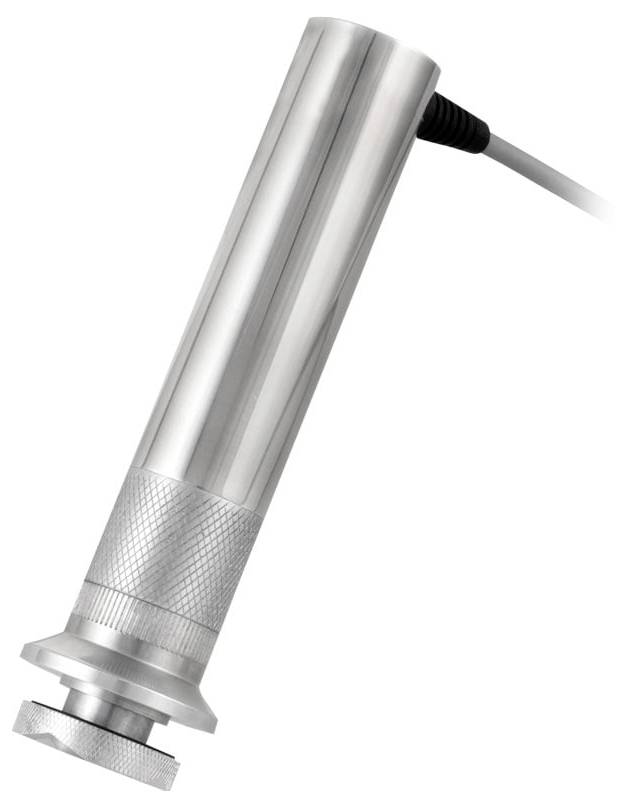

Srebrni valjasti ročni industrijski senzor ali sonda s priključenim kablom, prikazan na belem ozadju.

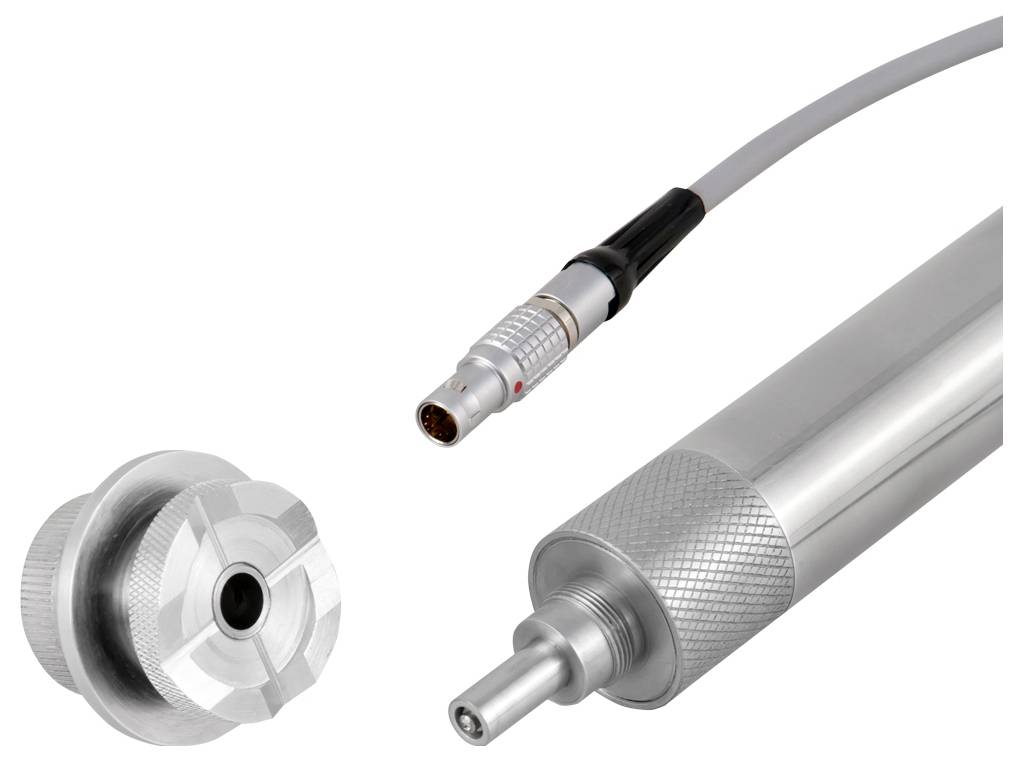

Detaljni posnetek izdelka sivega kabla s kovino okroglo povezavo in ujemajočim se cilindričnim koncem priključka.

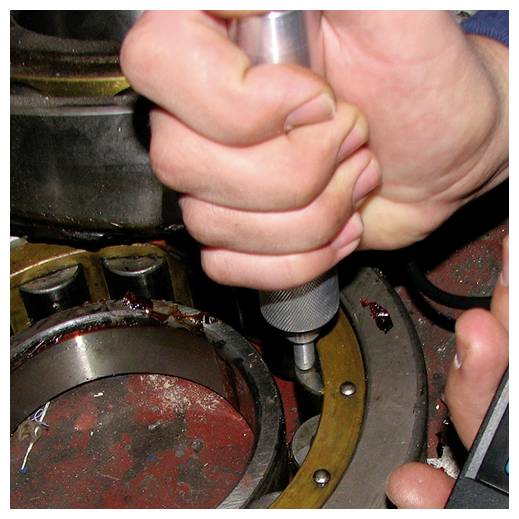

Približni posnetek rok, ki uporabljajo ročno orodje za zategnitev ali prilagoditev komponente v mehanskoj nappravi.

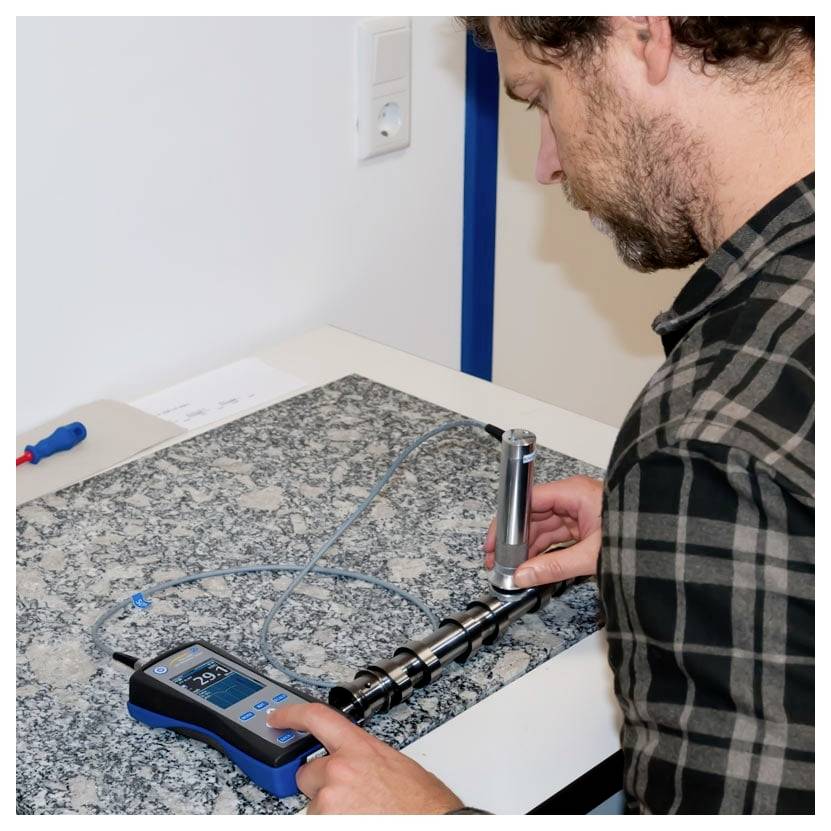

Tehniker s prenosnim digitalnim merilnikom meri kovinsko komponento na delovni mizi, verjetno za nadzor kakovosti ali umerjanje.

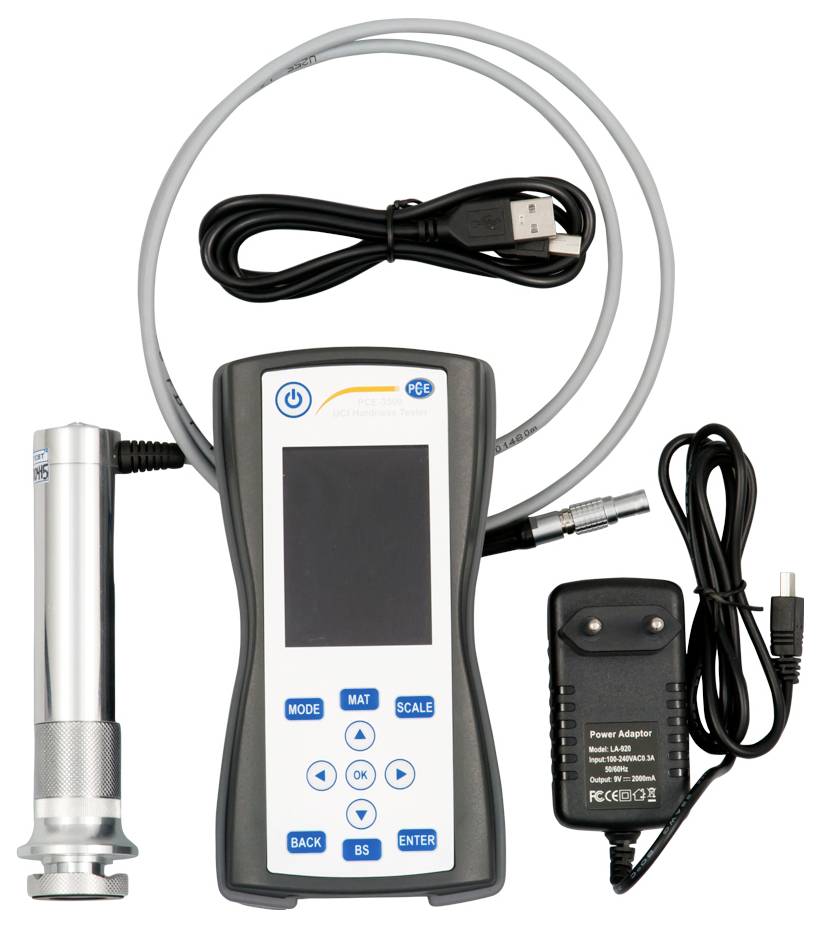

Prenosna ročna merilna naprava s prikazom, sondo, USB kablom in napajalnim adapterjem na belem ozadju.

1/7

Dodatne informacije

Podatkovni list izdelka (PDF)

Dostava pon.,1.2.2027

Število

kos - zaloga Nemčija

Skupaj (5115,00 € / Kos)

5115,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Ultrazvočni tester trdote PCE Instruments PCE-3500-98-ICA

Merjenje po metodi UCI
Pregled HRC, HRB, HV, HB, MPa
Smer merjenja 360°
velik barvni LCD-zaslon
s funkcijo shranjevanja prek SD kartice
prilagodljiv različnim merilnim sondam
Predhodno kalibrirana krivulja značilnosti materiala
Možno ocenjevanje s programsko opremo
vključno s certifikatom o kalibraciji ISO

Tehnične specifikacije

trdota
Merilno območje 230 ... 940 VV
Resolucija 1 HV
Natančnost ±3 % visoke napetosti
trdota
Merilno območje 20 ... 70 HRC
Ločljivost 0,1 HRC
Natančnost ±1,5 HRC
trdota
Merilno območje 90 ... 650 HB
Resolucija 1 HB
Natančnost ±3 % HB
Splošni tehnični podatki
Merilne funkcije: MIN, MAX, povprečna vrednost
Merilne funkcije (dodatne informacije): Posamezna meritev, število meritev, povprečenje, standardni odklon, koeficient variacije, histogram, pametni način (filtrira izstopajoče vrednosti)
Načelo merjenja: Ultrazvočna metoda kontaktne impedance
Vrsta zaslona: Grafični LCD zaslon z osvetlitvijo ozadja
Velikost zaslona 2,8 palca
Pomnilniški medij SD kartica
Zmogljivost shranjevanja 2 GB
Vmesnik za SD kartico, mini-USB
Standard(i) ASTM A1038
Najmanjše merilno območje 1 mm
Merilno območje Dodatne informacije Najmanjša debelina materiala: 1 mm (samo za sondo UCI)
Materiali: jeklo, lito železo, nerjaveče jeklo, aluminij, bron
Ločljivost kamere 320 x 240, 640 x 480
Čas delovanja 10 ur
Samodejni izklop od ... do 1 ... 30 minut
Merilni kot 360°
Udarna naprava tipa D
Lestvice trdote HRC, HB, HV, HRB, MPa
Preskusni vzorec 136° Vickersov diamant
Natezna trdnost 370 ... 1740 MPa
Jeziki menija: angleščina (ZDA), ruščina, angleščina (VB), francoščina, portugalščina, poljščina, ukrajinščina
Razred zaščite (naprava) IP54
Primarno napajanje: 100 ... 240 V AC | 50/60 Hz, Sekundarno: 5 V DC / 2 A
Vrsta vtiča: Naprava - Europlug
Polnilna baterija/baterija 3 x 1,2 V AA baterije, nikelj-metalhidridna baterija
Kapaciteta 2600 mAh
Delovni pogoji -20 ... 40 °C, 30 ... 80 % relativne vlažnosti
Pogoji skladiščenja -20 ... 40 °C, 30 ... 80 % relativne vlažnosti
Dimenzije (D x Š x V) 168 x 85 x 40 mm
Teža: 223 g

Vrsta izdelka: tester trdnosti

Merilno območje: 230–940 HV, 20–70 HRC, 90–650 HB

Vrsta zaslona: digitalni (LCD)

Mere: (D x Š x V) 30 x 160 x 75 mm

Teža: 223 g

Delovna napetost: 3.6 V

Značilnosti: vklj. zapisovalnik podatkov

Vsebina: 1 kos

Merilna metoda: brinell
rockwell
vickers
uci
natezna trdnost (mpa)

Širina: 160 mm

Višina: 75 mm

Dolžina: 30 mm

Vmesnik: USB-vtikač
mini-A-USB-vtikač
USB 1.1 vtikač a
USB 2.0 vtičnica A
USB
USB-host
USB 2.0 vtikač A
serijski vmesnik
1 x USB 2.0 Device
1 x USB 2.0 Host

: ISO

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3812416 PCE Instruments PCE-3500-98-ICA tester trdnosti Kalibrirano (ISO) brinell , rockwell , vickers , uci , natezna trdnost (

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3812416 PCE Instruments PCE-3500-98-ICA tester trdnosti Kalibrirano (ISO) brinell , rockwell , vickers , uci , natezna trdnost (

Opis

Ultrazvočni tester trdote se uporablja za nedestruktivno merjenje trdote kovinskih komponent. Ultrazvočni tester trdote deluje po metodi ultrazvočne kontaktne impedance. Pri metodi UCI se Vickersov diamant vzbuja na preskusni sondi z lastno resonanco. S pritiskom na merilno sondo se frekvenca vibracij zmanjša glede na trdoto površine in glede na modul elastičnosti materiala ter kontaktno površino. Nastali frekvenčni premik se lahko uporabi za določitev trdote površine z upoštevanjem krivulje značilnosti materiala.

Ultrazvočni tester trdote deluje nedestruktivno. Čeprav se na površini ustvari mikroskopsko majhen vtis, ta običajno ni viden s prostim očesom. Zaradi majhne globine prodiranja Vickersovega diamanta je ultrazvočni tester trdote še posebej primeren za površinsko utrjene komponente, kot so tiste, izdelane z nitriranjem ali indukcijskim kaljenjem. Tipične uporabe vključujejo orodja za štancanje, stiskalnice, tankostenske komponente, zobnike, lopatice turbin, odmične gredi ali varjene spoje. Ultrazvočni tester trdote je primeren tudi za številne druge aplikacije na področju testiranja trdote. Zahvaljujoč zamenljivim sondam z različnimi kontaktnimi silami je mogoče pokriti široko paleto aplikacij.

Po merjenju trdote komponente ultrazvočni tester trdote prikaže različne statistične vrednosti, kot so min./maks. in povprečne vrednosti. Določiti je mogoče tudi standardni odklon in druge koeficiente, možen pa je tudi prikaz histograma. Ker ima ultrazvočni tester trdote notranji pomnilnik, je mogoče podatke meritev po meritvi ovrednotiti s programsko opremo. Povezavo za prenos programske opreme najdete v uporabniškem priročniku.
