Name: PCE Instruments PCE-830-1-ICA analizator omrežja Kalibrirano (ISO) 3 fazna meritve energije, s funkcijo zapisovalnika, v
Brand: PCE Instruments
SKU: 3812428
Availability: BackOrder

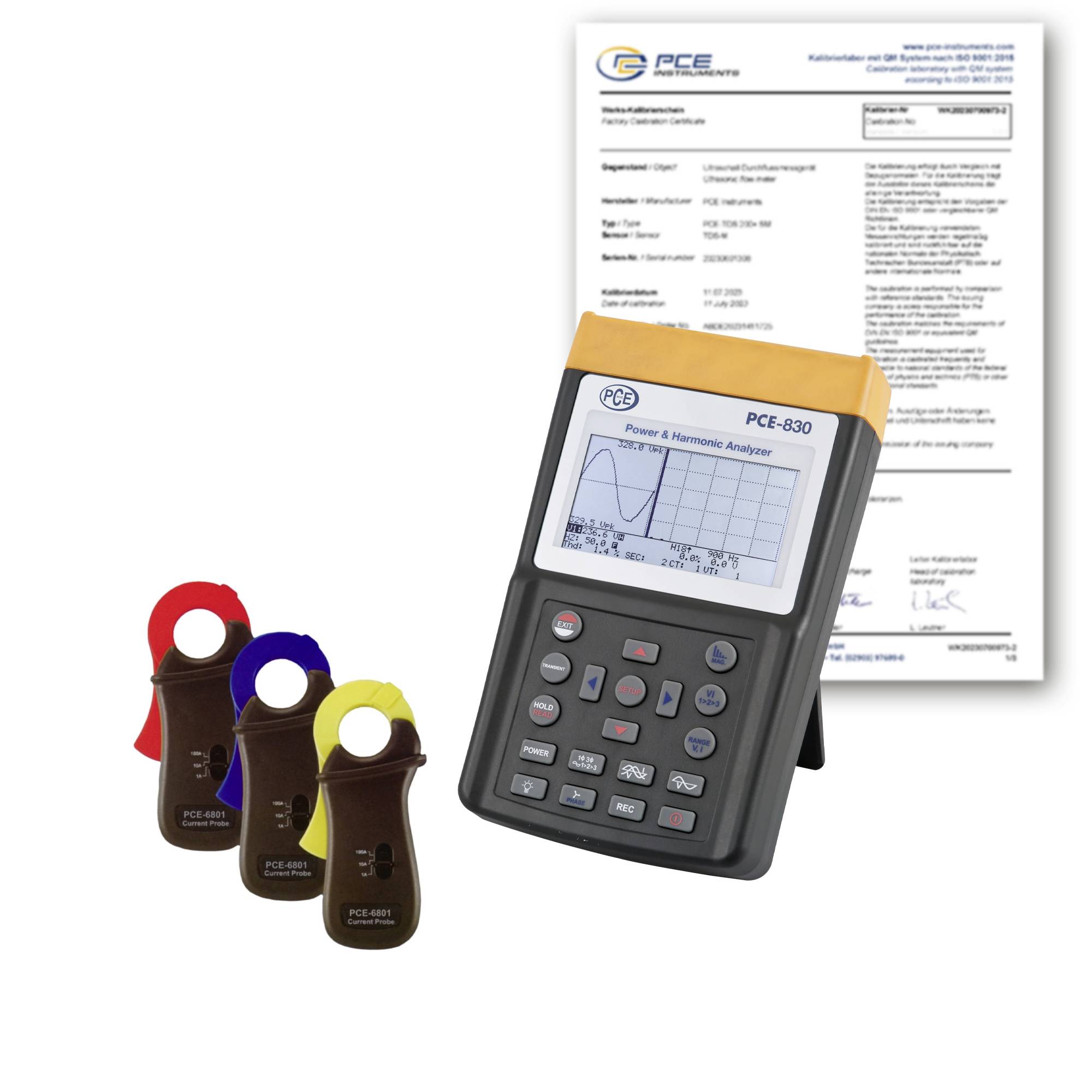

Analizator moči in harmonikov PCE-830 s tremi barvnimi tokovnimi stiskalkami in certifikacijskim dokumentom za njim.

Podatkovni list izdelka (PDF)

Ean:

Koda proizvajalca:

Št. izdelka:

Dostava pon.,4.1.2027

Število

kos - zaloga Nemčija

Skupaj (3649,00 € / Kos)

3649,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

Analizator motenj v električnem omrežju PCE Instruments PCE-830-1-ICA

Analiza 3-faznih/4-žičnih, 3-faznih/3-žičnih, 1-faznih/2-žičnih in 1-faznih/3-žičnih omrežij
Meritev prave efektivne vrednosti (V 123 in I 123)
Merjenje aktivne moči (W, KW, MW, GW)
Merjenje navidezne in jalove moči (kVA, kVAr)
Faktor moči (PF), fazni kot (Φ)
Merjenje dela/energije (WH, KWH, KVARH, PFH)
Meritve toka od 0,1 mA do 3000 A omogočajo na primer analizo potreb po rezervni moči.
tovarna
Velik LCD-zaslon z do 35 parametri na enem zaslonu (3P4W)
programirljiva razmerja CT (1 do 600) in PT (1 do 3000)
Prikaz superponiranih valovnih oblik napetosti in toka
512 KB pomnilnika s programirljivimi intervali snemanja (čas vzorčenja od 2 do 3000).
Sekunde, 17470 zapisov v 3-faznem/4-žičnem sistemu)
Izhod valovnih oblik, parametrov delovanja in harmonskega popačenja
Zelo velik matrični LCD zaslon s svetlo osvetlitvijo ozadja
Povprečna moč (AD v W, kW, MW)
Največja moč (MD v W, kW, MW) z nastavljivim obdobjem
Analiza harmonskih popačenj do 99. reda
Prikaz do 50 harmonikov v valovni obliki
Prikaz valovne oblike z najvišjimi vrednostmi (1024 meritev/perioda)
Analiza absolutnih popačenj (%THD-F)
Grafični fazni diagram s parametri 3-faznega sistema
Zajame do 28 prehodnih pojavov (čas + cikli) s programirljivim pragom (%)
3-fazno razmerje neravnovesja napetosti ali toka (APR)
Faktor neravnovesja napetosti ali toka v 3-faznem sistemu (d0%, d2%)
Optično izoliran USB vmesnik
Vgrajen časovnik in koledar za beleženje podatkov
Največji premer vodnika za tokovne klešče: PCE-6801 približno 30 mm, PCE-6802 približno 55 mm
PCE-3007 približno 170 mm
vključno s certifikatom o kalibraciji ISO

Dodatne informacije

Tehnične specifikacije

Izmenični tok (AC)
Merilno območje 20 ... 500 V
Natančnost ±0,5 % ±5 števk
Izmenični tok AC
Merilno območje 0,04 ... 100 A
Natančnost ±0,5 % ±0,05 A
Zaščita pred preobremenitvijo AC 200 A
Fazni kot
Merilno območje -180 ... +180°
Natančnost ±1°
Faktor učinkovitosti
Merilno območje 0 ... 1
Natančnost ±0,04
Frekvenca
Merilno območje 45 ... 65 Hz
Ločljivost 0,1 Hz
Natančnost 0,1 Hz
Splošni tehnični podatki
Merilne funkcije HOLD
Frekvenca 50 ... 60 Hz
Vrsta zaslona: LCD z osvetlitvijo ozadja
Velikost zaslona 4,9 palca
Notranji pomnilnik
Zmogljivost shranjevanja 52420 vrednosti
Interval shranjevanja 2 sekundi
Interval shranjevanja do 3000 min.
Vmesnik RS232, USB
Standard(i) IEC 61010
Največji premer kabla 30 mm
Varnostni standard CAT III 600 V
Jezik menija: angleščina (ZDA)
12V napajanje
Vrsta vtiča: Naprava - Europlug
Polnilna baterija 8 x 1,5 V AA baterija, alkalna manganova
Kapaciteta 3000 mAh
Delovni pogoji -10 ... 50 °C, 0 ... 75 % relativne vlažnosti
Pogoji skladiščenja -20 ... 60 °C, 0 ... 75 % relativne vlažnosti
Dimenzije (D x Š x V) 257 x 155 x 57 mm
Nadaljnje dimenzije tokovnih klešč PCE-6801: 210 x 62 x 36 mm
Teža: 1160 g
Dodatne uteži za tokovne klešče PCE-6801: 200 g

Vtič: DC konektor / konektor za napajanje

Vrsta izdelka: analizator omrežja

Merilna kategorija: CAT III 600 V

Prikaz (podrobnosti): LCD z osvetlitvijo ozadja

Prepoznavanje faz: da

Prepoznavanje zaščitnega vodnika: ne

: ISO

Oskrba z napetostjo: 12 V

Mere: (D x Š x V) 257 x 155 x 57 mm

Teža: 1160 g

Zmogljivost umerjanja: Napetost, tok, moč

Vrsta meritve: 3 fazna

Značilnosti: meritve energije
s funkcijo zapisovalnika
vklj. tokovne klešče

Širina: 155 mm

Višina: 57 mm

Dolžina: 257 mm

Vmesnik: USB
RS-232

Embalaža brez plastike: embalaža brez plastike

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 3812428 PCE Instruments PCE-830-1-ICA analizator omrežja Kalibrirano (ISO) 3 fazna meritve energije, s funkcijo zapisovalnika, v

Navodila za uporabo in varnost

Navodila za uporabo in varnost 3812428 PCE Instruments PCE-830-1-ICA analizator omrežja Kalibrirano (ISO) 3 fazna meritve energije, s funkcijo zapisovalnika, v

Opis

Analizator motenj v električnem omrežju se uporablja za enofazno do trifazno merjenje električnih veličin v izmeničnem omrežju. Analizator motenj v električnem omrežju ne določa le "normalnih" izmerjenih količin, kot so napetost, tok, frekvenca, moč in energija, temveč prikazuje tudi vrednosti, zahtevane v skladu z EN50160, kot so harmoniki, medharmoniki in neravnovesja. Motnje v omrežju, kot so prekinitve, vdori, začasne ali prehodne prenapetosti (ki trajajo 16 µS ali več), je mogoče določiti z uporabo njihovih ustreznih vrednosti. Visokokontrastni, osvetljeni matrični LCD-zaslon lahko hkrati prikaže do 35 parametrov.

Hkrati je mogoče prilagoditi do 3 tokovne klešče. V načinu zapisovalnika podatkov je mogoče shraniti do 17470 izmerjenih vrednosti (3 faze/4 vodniki) oziroma v najpreprostejšem primeru do 52400 izmerjenih vrednosti (1 faza/2 vodnika), porazdeljenih v 85 naborov podatkov. Ta analizator motenj v električnem omrežju je zato idealen za dolgoročno analizo. Izmerjene vrednosti, zbrane v napravi, je mogoče po želji prenesti v računalnik in jih ovrednotiti s pripadajočo programsko opremo za analizo. Paket vključuje vse, kar potrebujete za merjenje in vrednotenje (vključno s programsko opremo in podatkovnimi kabli). Analizator motenj električnega omrežja je dobavljen tovarniško kalibriran, po izbiri pa ga je mogoče tudi laboratorijsko kalibrirati in certificirati v skladu s standardom ISO (ob prvem naročilu ali med ponovno kalibracijo, npr. letno).
