PCE Instruments PCE-BTM 2000L-ICA merilnik moči 10 - 900 N ISO

Pogonski jermeni so nepogrešljivi v industriji in strojništvu. Najdaljša življenjska doba pogonskega jermena je odvisna od optimalne napetosti jermena. Znatni stroški lahko nastanejo, če motor odpove zaradi poškodbe jermena. Da bi preprečili poškodbe motorja in jermenov, je zato nujno redno preverjanje napetosti jermena. Digitalna merilna naprava za napetost jermena omogoča hitro in zanesljivo merjenje napetosti pogonskega jermena. Naprava za merjenje prednapetosti se uporablja za posebej učinkovito testiranje jermenskih sistemov z merjenjem frekvence.

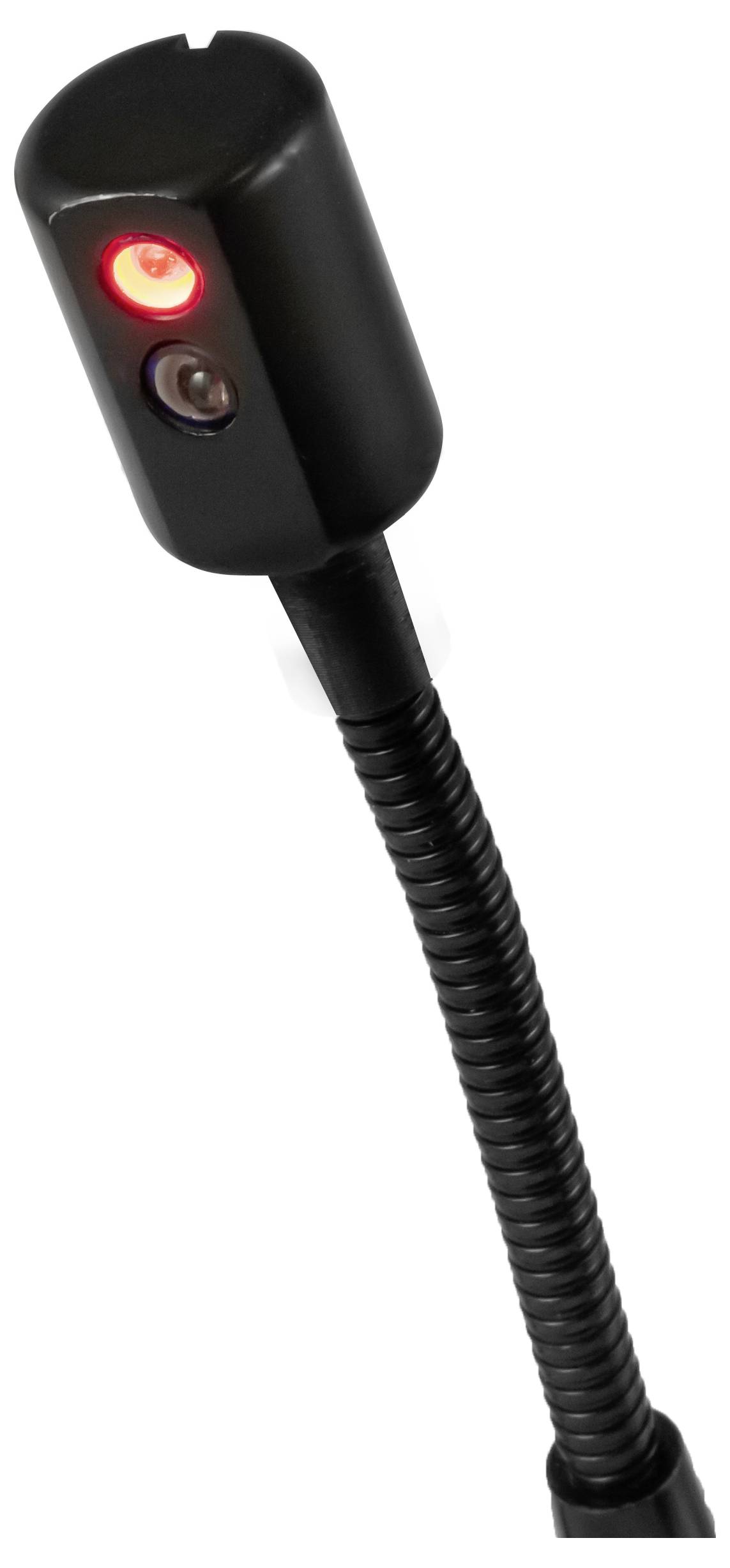

Merilnik napetosti jermena je optično merilno vzdrževalno orodje za določanje napetosti jermena. Ta naprava za merjenje prednapetosti je sestavljena iz prikazovalne enote in senzorske glave. Senzorska glava merilnika napetosti jermena je pritrjena na gosji vrat. Premični labodji vrat omogoča fleksibilno namestitev senzorske glave merilnika napetosti jermena in merjenje napetosti pogonskih jermenov tudi na težko dostopnih mestih.
Merilnik napetosti jermena meri napetost in frekvenco jermena, ko jermen miruje. Že majhen impulz na pasu je dovolj, da začne vibrirati. Zahvaljujoč senzorju merilnik napetosti jermena zazna naravno frekvenco jermena, ki se ustvari na ta način, in jo prikaže na velikem, osvetljenem zaslonu. Naprava za merjenje napetosti lahko neposredno določi silo napetosti jermena iz frekvence jermena in opcijsko vnesene dolžine ter mase jermena. Merilnik napetosti jermena uporabniku omogoča, da določi napetost jermena v sistemu jermenic, ki jih krmili, in da takoj ukrepa za prilagoditev napetosti na ciljno vrednost. Merjenje napetosti jermena zahteva visoko natančnost; naprava za merjenje prednapetosti to opravi hitro in zanesljivo.

Pri uporabi merilnika napetosti jermena lahko uporabnik izbira med dvema merskima enotama: N (enota SI) in Pound-Force (enota ZDA). Grafični prikaz merilnika napetosti jermena prikazuje izmerjeno vrednost kot frekvenco jermena v Hz. Ko vnesete maso in dolžino jermena, naprava za merjenje napetosti prikaže tudi napetost jermena v newtonih. Intuitivni grafični meni je prikazan na visokokontrastnem zaslonu merilnika napetosti jermena v šestih izbirnih jezikih. Za nadaljnjo analizo in zagotavljanje kakovosti je merilnik napetosti jermena opremljen s pomnilnikom. Merilnik napetosti jermena lahko shrani do 750 podatkovnih zapisov v 15 mapah s po 50 izmerjenimi vrednostmi. Na ta način se podatki po meritvi v realnem času ne izgubijo in jih je mogoče shraniti v merilniku napetosti jermena za prihodnje meritve.

UPORABA NAPRAV ZA MERJENJE NAPETOSTI JERMENOV
Naprava za merjenje napetosti jermena ima široko paleto uporabe. Primeri opreme, ki jo je mogoče preizkusiti, vključujejo velike kombinacije motornih gredi, transportne sisteme, dvižno opremo, dvigala, opremo za avtomobilsko industrijo ali kmetijske stroje.
Merjenje napetosti jermena je vedno potrebno, kadar želimo optimalno vzdrževati stroje in sisteme. Naprava za merjenje napetosti jermena podjetja PCE Instruments se lahko uporablja za določanje napetosti jermena tako zobatih kot klinastih jermenov. Napetost jermena je pomemben parameter pri namestitvi, nastavitvi, vzdrževanju in popravilu jermenskih pogonov. Zato je treba napetost jermena redno preverjati skozi celotno življenjsko dobo s kompaktno napravo za merjenje napetosti jermena in jo po potrebi prilagoditi. Samo z uporabo naprave za merjenje prednapetosti je mogoče zagotoviti maksimalno življenjsko dobo vseh komponent stroja. Tako pretirano visoka kot pretirano nizka napetost jermena lahko povzroči poškodbe. Redni pregledi lahko znatno zmanjšajo stroške nadaljnjega vzdrževanja, ki jih povzročijo nenačrtovani izpadi zaradi poškodb ležajev ali okvarjenih jermenov. Uporaba merilnika napetosti jermena je zato primerna za uporabo na področju motorne tehnologije, industrijske proizvodnje, koračnih motorjev, orodjarstva in strojništva ali tudi na področju vzdrževanja in popravil. Za zagotovitev dolge življenjske dobe in visoke zmogljivosti naprav, strojev in sistemov je pomembno redno meriti napetost pogonskih jermenov.

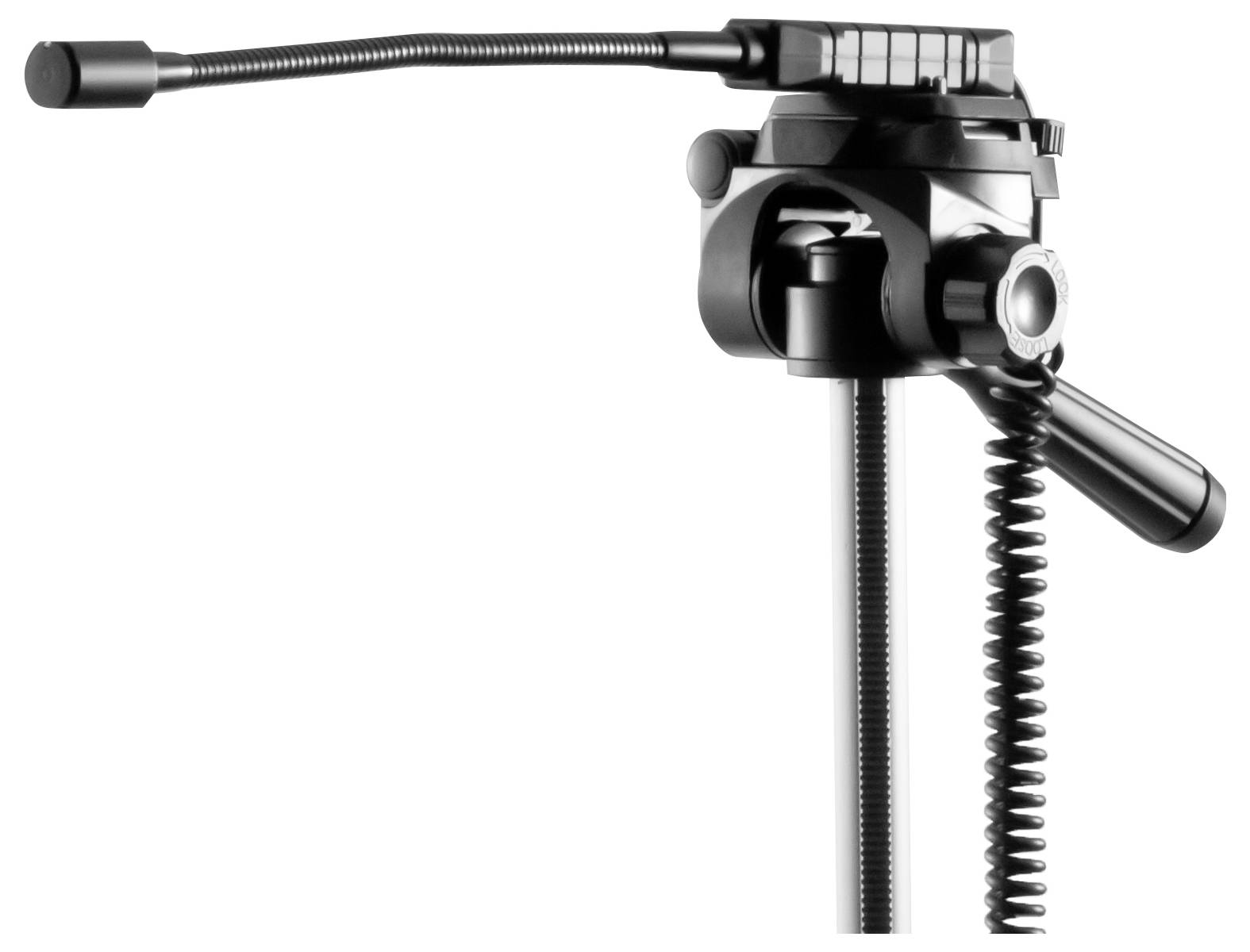

Poleg merilnika napetosti drogov PCE Instruments ponuja tudi senzor z gosjim vratom PCE-BTM 2000 SHL. Za doseganje tudi težko dostopnih merilnih točk v nameščenih sistemih ima senzor dolg laščji vrat in spiralni kabel.

Nadomestni senzor s kratkim laščjim vratom PCE-BTM 2000 SHS je mogoče enostavno priviti na merilno napravo PCE-BTM 2000. Prilagodljiv vrat senzorja omogoča dostop tudi do težko dostopnih merilnih točk.


KAJ JE PREDNAPETOST/PREDNAPENJANJE JERMENA?
Ker na jermenski pogon deluje več sil, so spodaj navedene najpomembnejše sile na jermenske pogone, da bi razumeli pomen sile prednapenjanja. Jermen povezuje pogonsko jermenico z gnano jermenico. Pogonski disk poganja motor, ki ustvarja navor in ga prenaša na pogonski disk. Jermen prenaša ta navor na izhodno jermenico v obliki obodne sile. V tem kontekstu so pomembne naslednje sile.

Obodna sila: Obodna sila ustreza uporabni sili, ki jo mora prenašati jermen. Obodna sila je odvisna od uporabljene moči motorja in s tem od navora, pa tudi od hitrosti motorja in premera jermenice. Da bi ohranili ravnovesje sil, obodna sila povzroči razvoj različnih sil v pramenih jermena. Razlika v sili med obremenjeno in neobremenjeno stranjo ustreza obodni sili, ki se prenaša na gnani jermen.

Sila trenja: Sila trenja na pogonski jermenici zagotavlja, da se navor motorja preko jermena prenaša na gnano jermenico. Na izhodnem disku se ustvari uporaben navor, ki ustreza produktu obodne sile in polovice premera izhodnega diska.

Centrifugalna sila. Centrifugalna sila se povečuje z naraščajočo hitrostjo vrtenja, zaradi česar se jermen raztegne in s tem izgubi oprijem. V tem primeru centrifugalna sila deluje proti statični sili.

Sila prednapetosti: Prednapetost se v dinamičnih pogojih razlikuje v obremenjenih in neobremenjenih delih. V statičnem stanju je prednapetost v obeh prerezih enaka. Prednapetost je treba nastaviti v statičnem stanju z merilnikom prednapetosti, tako da je v dinamičnih pogojih prisotna zadostna adhezija na jermenice, da se zagotovi prenos moči z jermena na jermenico, hkrati pa se upoštevajo centrifugalne sile, ki delujejo na jermen med delovanjem. Vendar prednapetost ne sme biti previsoka, sicer lahko pod obremenitvijo pride do poškodbe jermena in/ali ležaja. Pravilno prednapenjanje je treba izbrati posebej za vsak jermen in ustrezno uporabo. Proizvajalci jermenov običajno določijo ustrezno prednapetost v obliki sil ali frekvenc. Za natančno določitev potrebne prednapetosti po namestitvi in pred zagonom jermenskega pogona se lahko nato uporabi merilnik prednapetosti.
