PCE Instruments PCE-DSX 20-ICA stroboskop

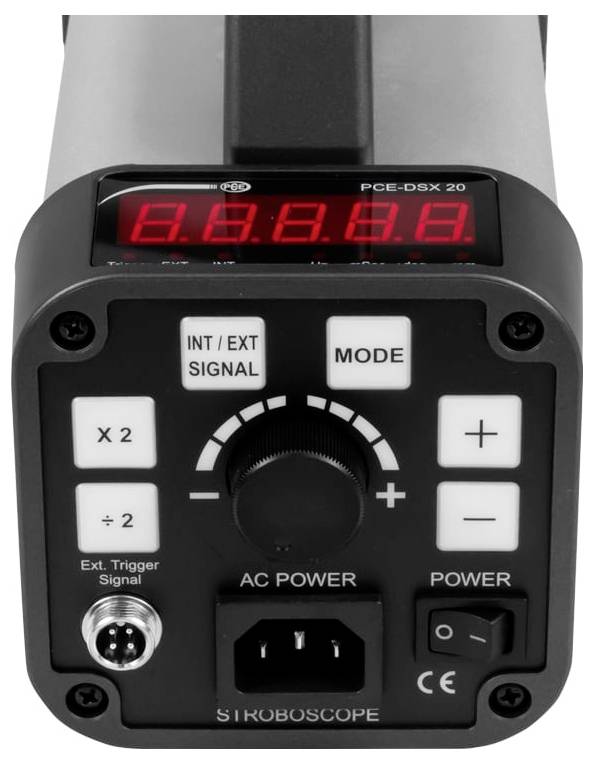

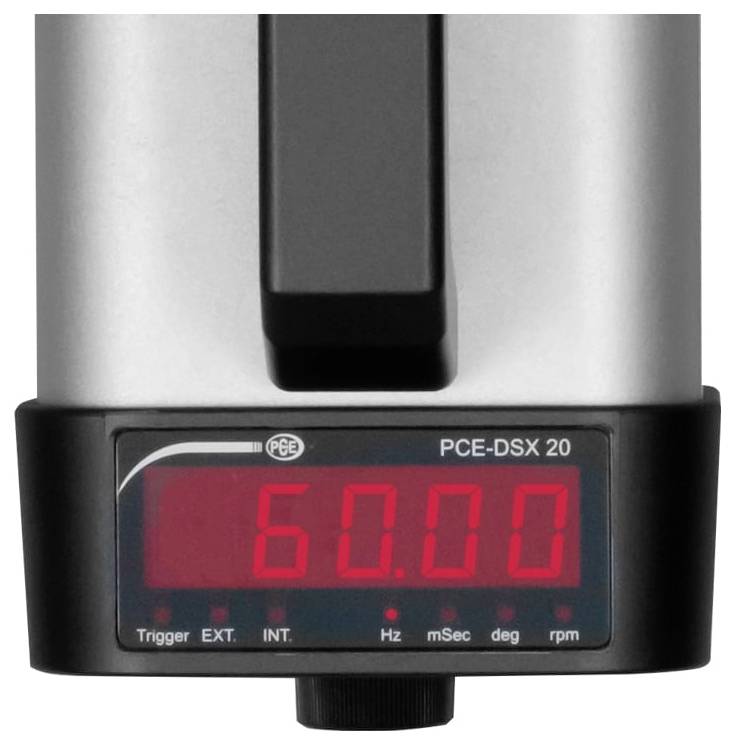

Digitalni stroboskop se večinoma uporablja za merjenje hitrosti vrtenja ali vibracij ali za opazovanje gibanja. Ta digitalni stroboskop ima majhno zasnovo in je lahek. To pomeni, da se digitalni stroboskop lahko priročno uporablja tudi za meritve na težko dostopnih mestih. Ta naprava je idealno orodje za zdravnika. Frekvenca bliska se nastavi z vrtljivim gumbom na digitalnem stroboskopu in prikaže na digitalnem zaslonu. Z digitalnim stroboskopom je enostavno mogoče neprekinjeno delovanje.

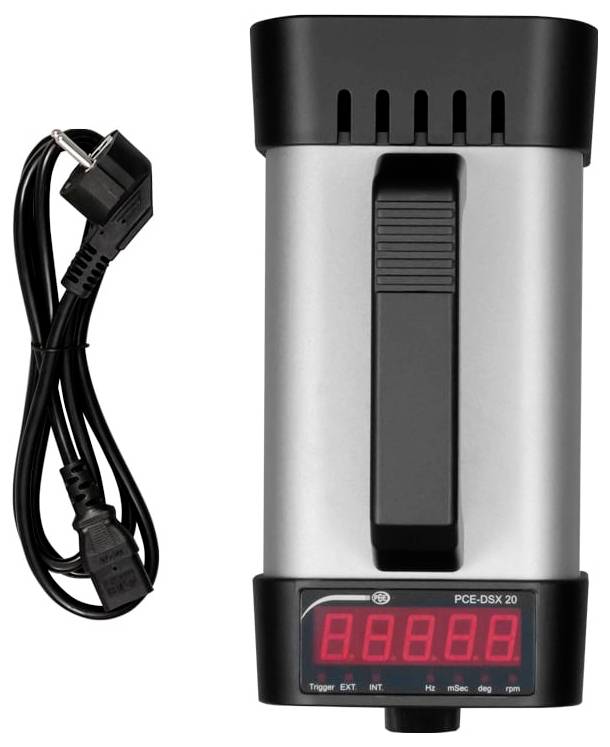

Naprava ima tudi sprožilni vhod, ki omogoča zunanje proženje ali sinhronizacijo. Napajanje je zagotovljeno preko omrežnega kabla. Polovično ali dvojno hitrost vrtenja lahko izberete s tipkovnico.

Področja uporabe
Ta digitalni stroboskop je idealno orodje za serviserje in vzdrževalce industrijskih obratov in strojev. Preverite hitrost, gladkost ali pa naredite vidne napake, ki jih s prostim očesom ne morete videti – vizualno ustavite procese.

Stroboskop se je že leta izkazal za koristnega v številnih industrijskih procesih, pa tudi v raziskavah in razvoju:

- na polnilnicah in etiketirnih strojih pivovarn in proizvajalcev mineralne vode

- na papirnih in tiskarskih strojih: Digitalni stroboskop se tukaj uporablja za zaznavanje registra pri hitrostih nad 60 m/min. Pred navijanjem si progo ogledamo z digitalnim stroboskopom. Digitalni stroboskop je odličen za vizualno odkrivanje tudi najmanjših procesnih napak, kot so pulzacije. Naslednja slika je bila posneta pri dolgi siti papirnega stroja. Vsi trakovi in priseski pod sitom, ki so tekli vzdolž teh trakov, so delovali brezhibno, razen enega. Seveda to ni bilo vizualno očitno. Digitalni stroboskop je omogočil identifikacijo vira napak v zelo finih oznakah na končnem papirju.

- na tkalskih strojih v tekstilnih tovarnah

- v avtomobilski industriji

- pri visokohitrostnih strojih in motorjih: Digitalni stroboskop se pogosto uporablja za določanje hitrosti vrtenja, kot je razvidno iz sosednje slike. To se pogosto uporablja za preverjanje ali primerjavo vrtilne hitrosti velikih visokohitrostnih strojev s podatki iz sistema za nadzor procesov ali vrednostjo hitrosti, prikazano na digitalnem zaslonu, ki običajno prihaja električno iz pogona. Poleg tega se preveri soosnost gredi. Zato je digitalni stroboskop idealno orodje za pregled motorjev, gredi, pogonskih jermenov, valjev ... skratka, vsega, kar se med delovanjem vrti.

- v prezračevalnih sistemih v industriji klimatizacije

- na valjarnah trakov v jeklarski industriji

- povsod, kjer se uporabljajo vrtljivi deli ali v proizvodnih procesih z velikimi količinami, je digitalni stroboskop idealno orodje.

Opomba o preprečevanju nesreč pri uporabi digitalnega stroboskopa:
Vsi predmeti, ki jih digitalni stroboskop optično ustavi, se premikajo z veliko hitrostjo. Zato vedno vzdržujte varno razdaljo in se ne dotikajte preizkušanega predmeta.

Splošna navodila za uporabo digitalnega stroboskopa
Prikazane slike ponazarjajo, kako pravilno uporabljati digitalni stroboskop za ustvarjanje natančnih vrednosti ali optimalne slike oziroma kaj je vzrok za, na primer, dvojno hitrost vrtenja (220 vrt/min namesto 110 vrt/min). Pravilen postopek velja na splošno, čeprav je tukaj obravnavan le primer pogona in pogonske gredi. Pri pregledu samo enega jermenskega pogona je enostavno doseči vizualno mirovanje (vedno obstaja neka izrazita točka, na katero lahko nastavite digitalni stroboskop). Pri pregledovanju več klinastih jermenov z digitalnim stroboskopom morate, če je mogoče, npr. med izpadom stroja zaradi popravila ali vzdrževanja, s kredo označiti referenčno črto, pravokotno na smer gibanja, čez vse jermene.

Primer meritve na valovanju:
Z dobro centrirano ali optimalno centrirano gredjo in rotorjem vedno izmerite dejansko hitrost vrtenja, ko je optična rotacija mirujoča. Če pa ima rotor aksialno odklonsko oviro ali neravnovesje, boste z digitalnim stroboskopom izmerili na primer dvakratno hitrost vrtenja. To dejstvo zelo pogosto vodi do napačnih presoj na delovnem mestu.
