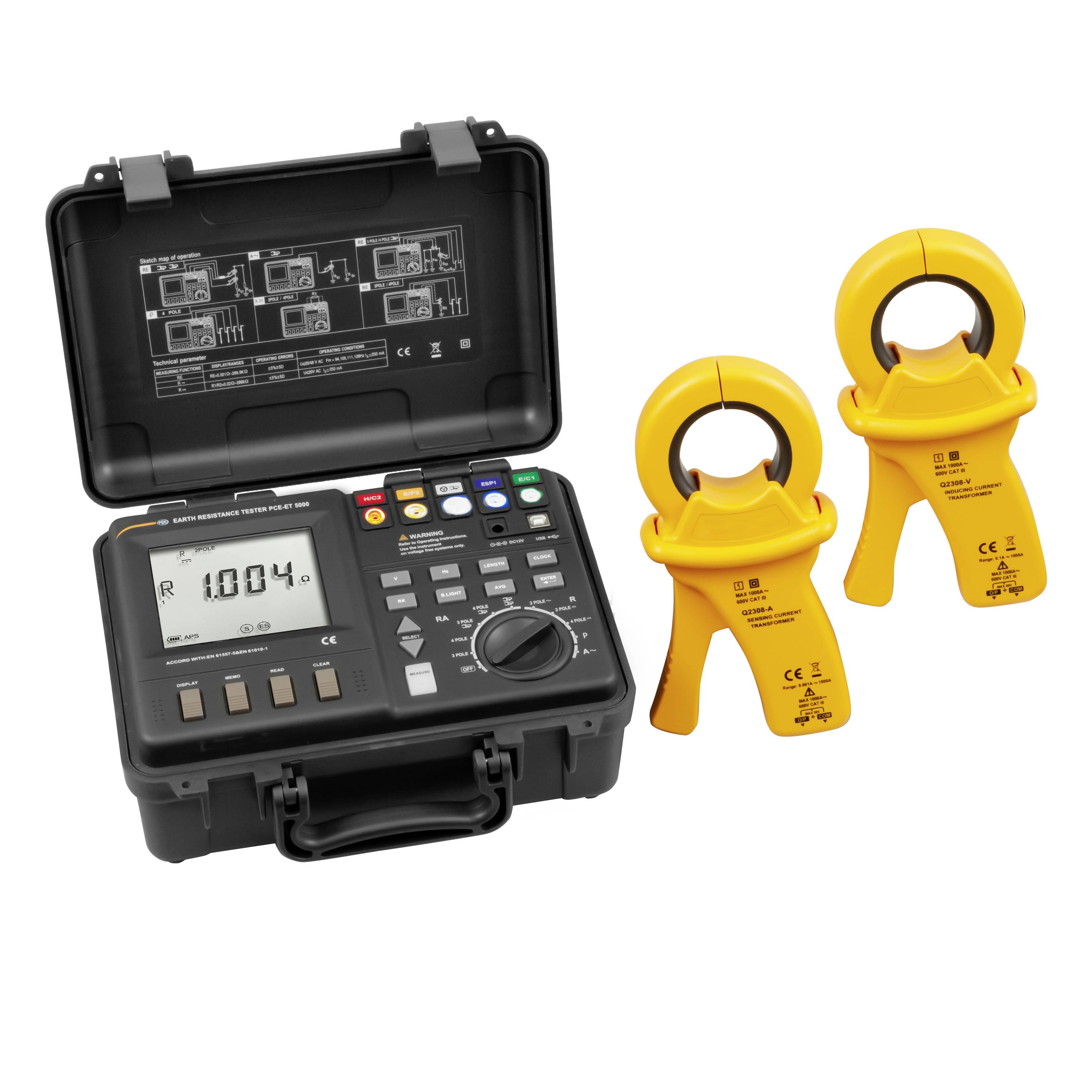

Prenosni električni merilnik v trdi torbi z dvema rumena sensorjema s sponkami ob njem

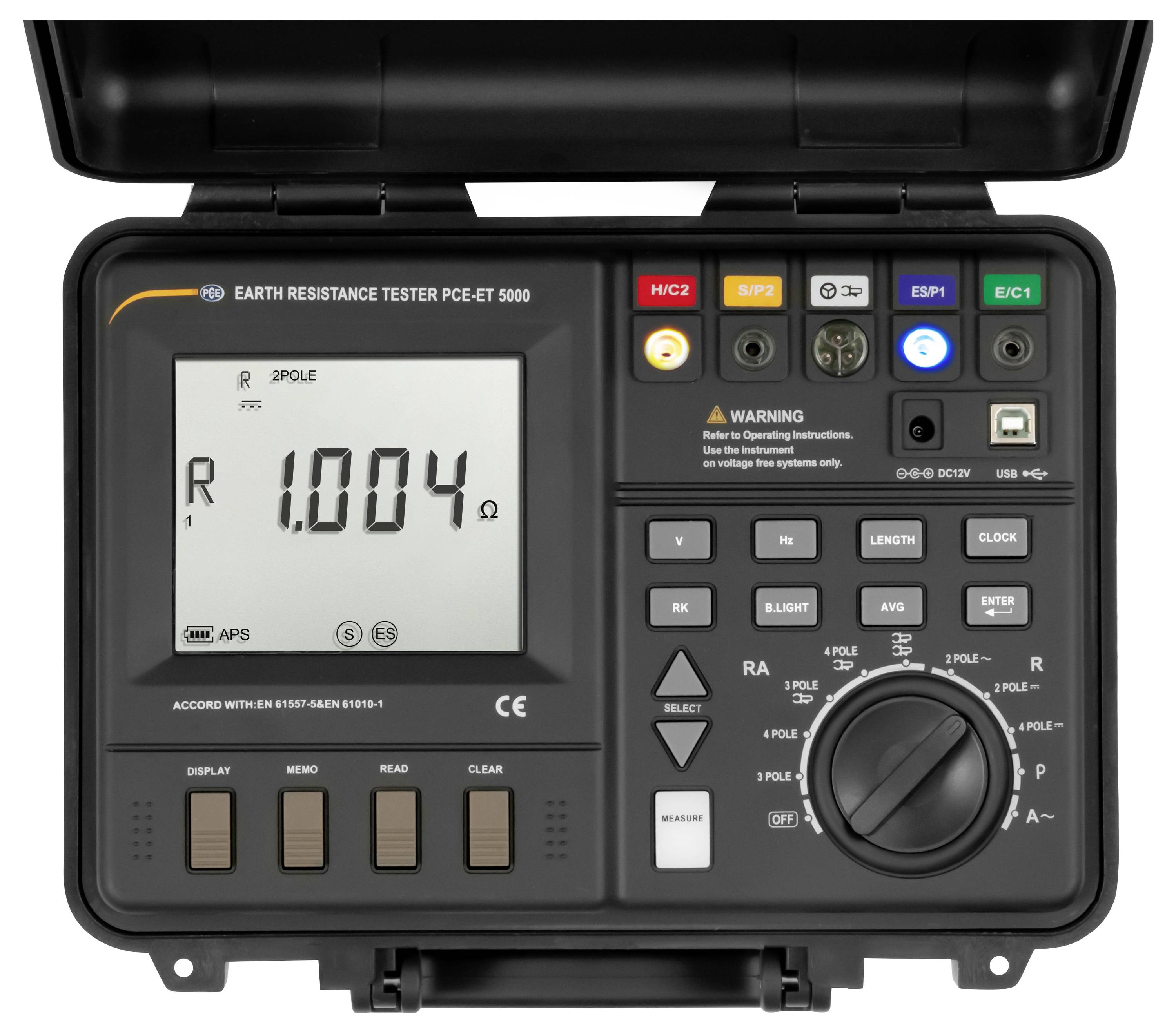

Prenosni merilnik zemeljske impedance z digitalni zaslonom, ki prikazuje 1,004 ohma, kontrolnimi gumbi in rotacijskim izbiralom v zaščitni torbici.

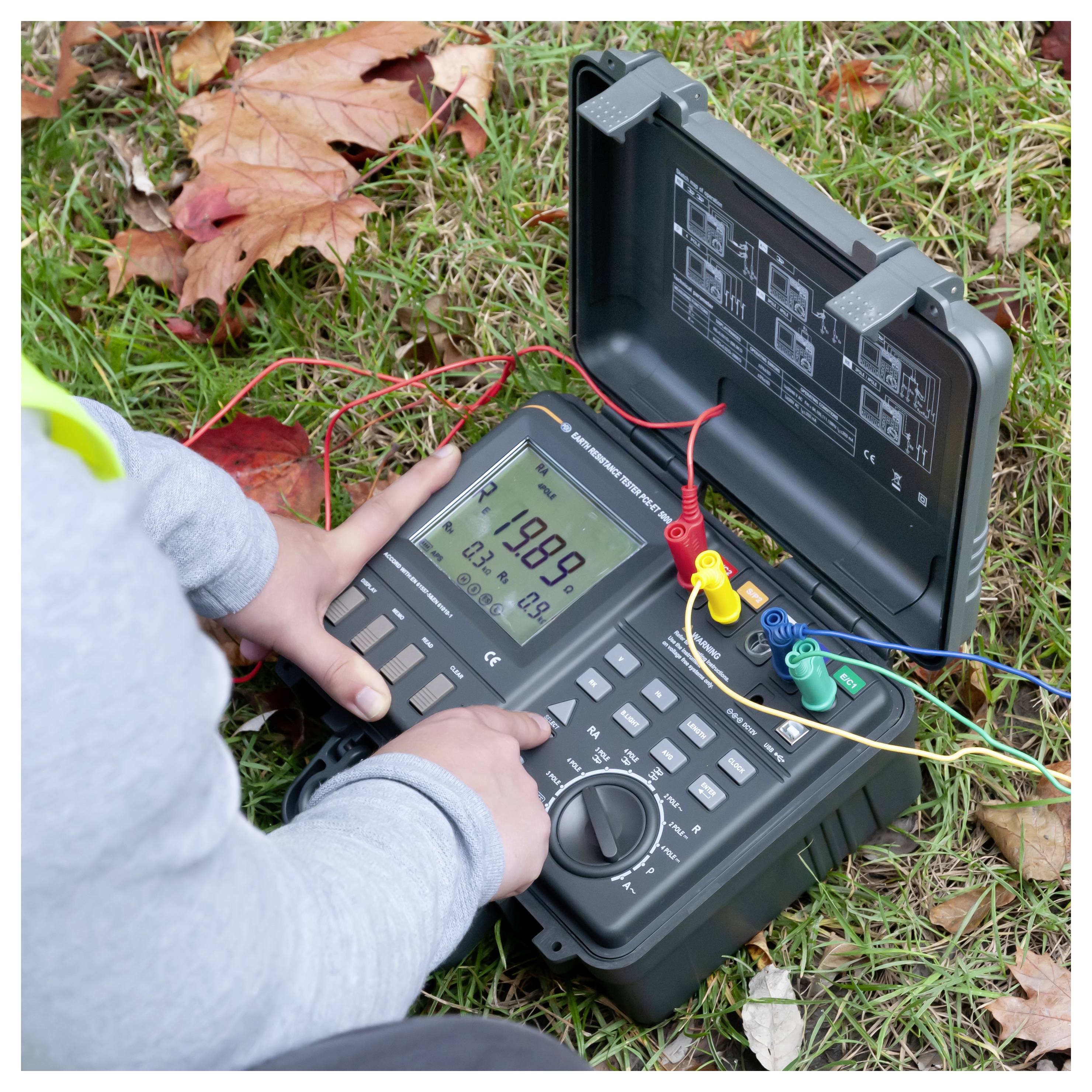

Oseba, ki uporablja prenosni električni merilnik zunaj na travi, s sondami priključenimi na žice in pokrovom kovčka, ki prikazuje sheme povezav.

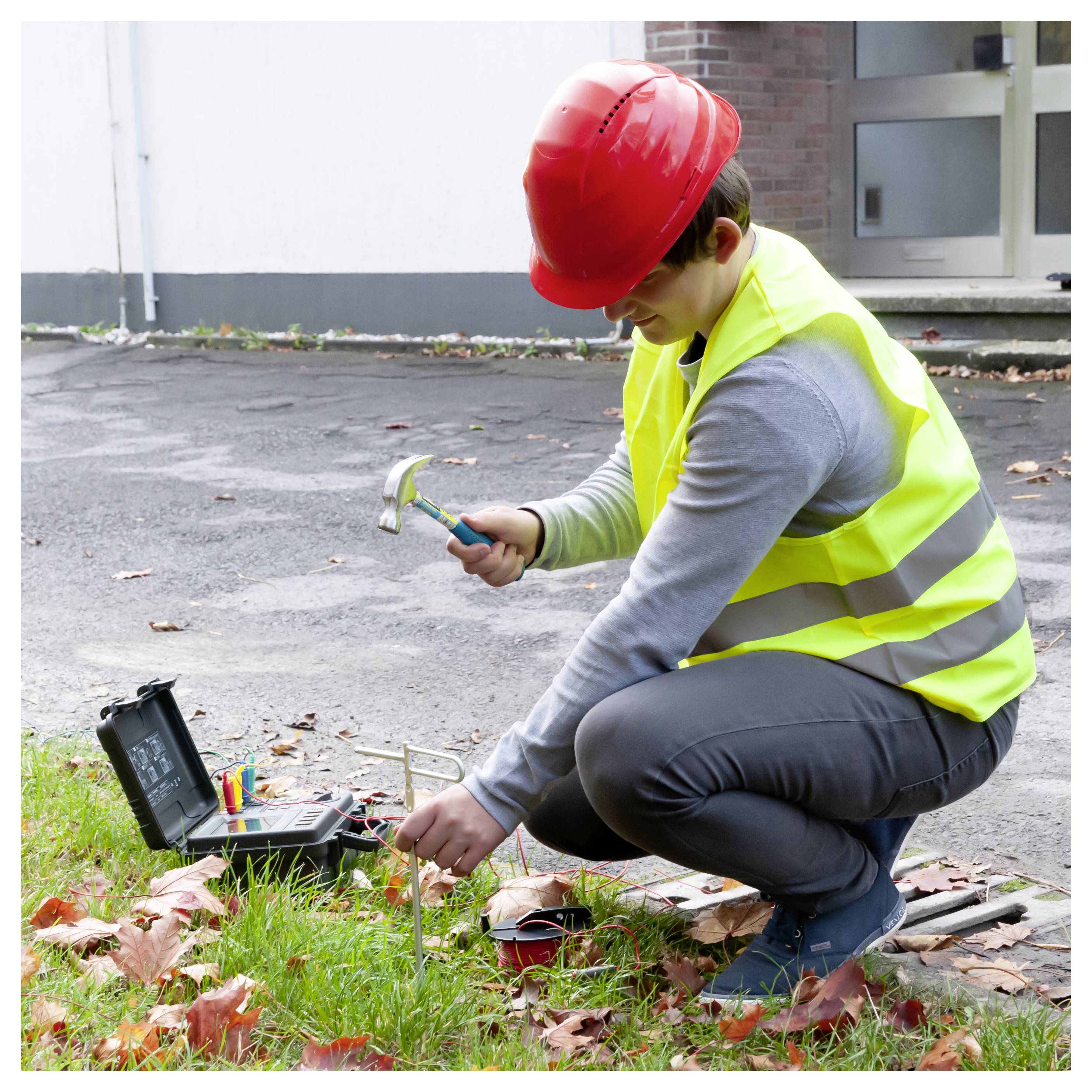

Delavec v rdeči čeladi in odsevnem jopiču klečи zunaj in z orodjem pregleduje ali popravlja podzemno napeljavo.

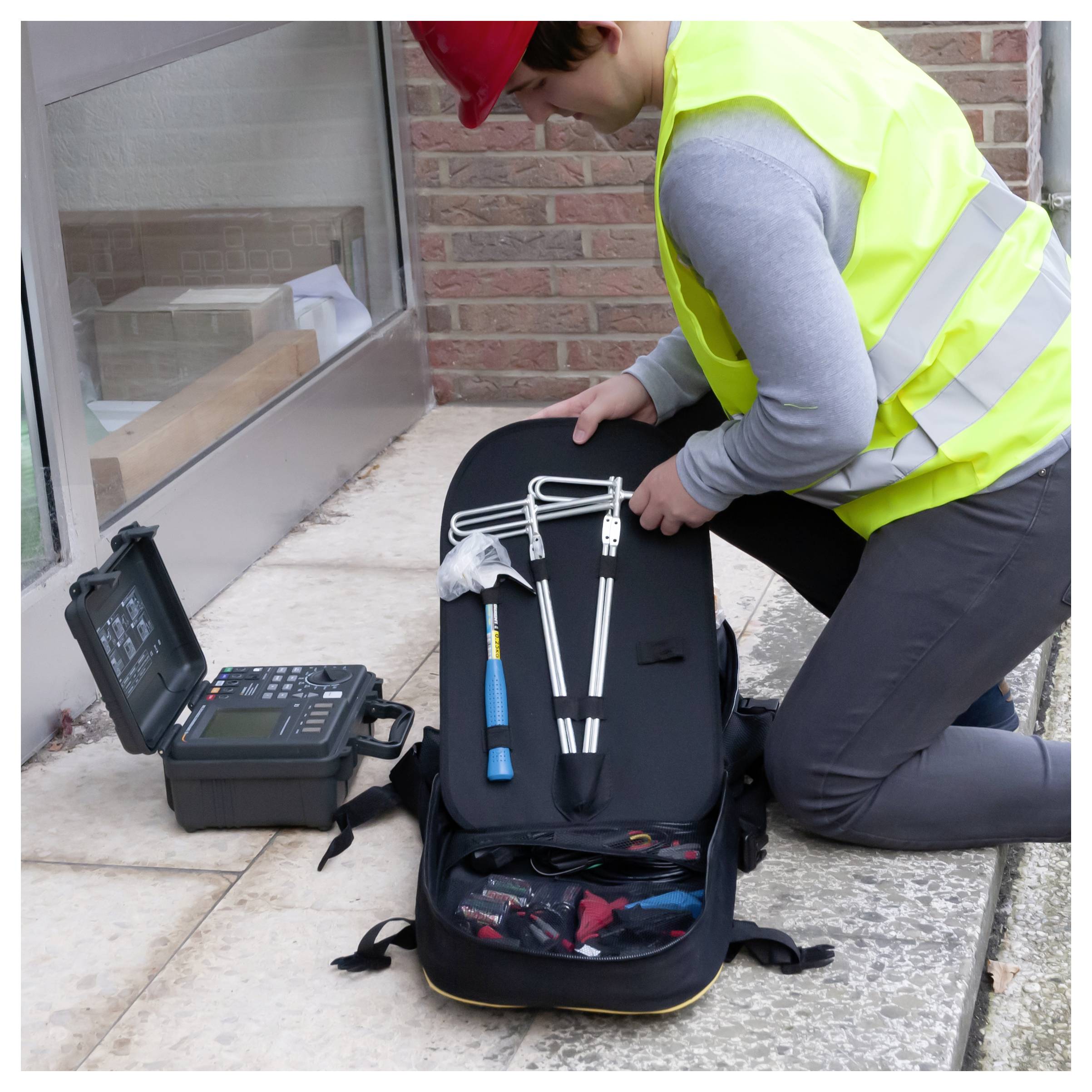

Tehniker, ki kleči s po-odprtim torbo z orodjem in inspekcisjsko opremo ob oknu stavbe, se pripravlja na delo.

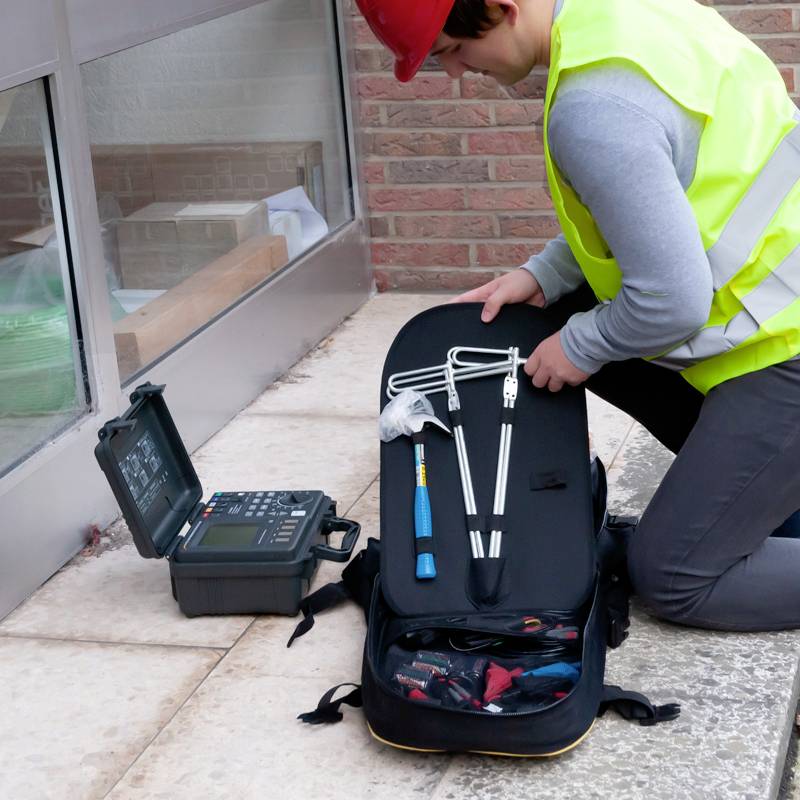

Delavec v opozorilnem jopiču in čeladi upravlja merilno napravo pred stavbo. V bližini ima orodje in odprt pripomoček.

Oseba uporablja digitalni multimeter zunaj na travi med jesenskim listjem. Naprava prikazuje napetost 19,98 V.

1/7

Podatkovni list izdelka (PDF)

Dostava sre.,16.12.

Število

kos - zaloga Nemčija

Skupaj (4165,00 € / Kos)

4165,00 €

z DDV

Samo 108,00 €

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Poudarki in podrobnosti

PCE Instruments PCE-ET 5000 merilnik ozemljitve

mobilno uporabo zahvaljujoč polnilni bateriji in baterijam
Shranjevanje podatkov za kasnejšo analizo na osebnem računalniku
vizualni pripomoček za enostavno upravljanje
Alarm v primeru nepravilne priključitve merilnega voda
neposredno in posredno merjenje upora
Interferenčni tokovi, interferenčna napetost, interferenčne frekvence

Tehnične specifikacije

3-polni ozemljitveni upor
Testna napetost 20,48 VAC
Preizkusna frekvenca 94Hz, 105Hz, 111Hz, 128Hz,
AFC
Tok kratkega stika 250mA
Čas preizkusa 26 sekund
Odpornost sonde Rs< 100kΩ
Pomožni ozemljitveni upor Rh< 100kΩ
Ločljivost 0,001Ω
Merilno območje Re 0,02 Ω ... 300kΩ
Natančnost ±(5% + 10 števk)
DDV< 24v
fst 16 ... 400 Hz
Natančnost se meri v območju 0 ... 28°C,< 80 % RH (brez kondenzacije) zagotovljeno. reakcijski čas< 15 sekund (Čas, potreben za doseganje določene natančnosti po začetku merjenja z izklopljeno funkcijo povprečenja.)
4-polni ozemljitveni upor
Testna napetost 20,48 VAC
Preizkusna frekvenca 94Hz, 105Hz, 111Hz, 128Hz, AFC
Tok kratkega stika 250mA
Čas testiranja 30 sekund
Odpornost sonde Rs< 100kΩ
Pomožni ozemljitveni upor Rh< 100kΩ
Ločljivost 0,001Ω
Merilno območje Re 0,02 Ω ... 300kΩ
Natančnost ±(5% + 10 števk)
DDV< 24v
fst 16 ... 400 Hz
Natančnost se meri v območju 0 ... 28°C,< 80 % RH (brez kondenzacije) zagotovljeno.
reakcijski čas< 25 sekund (Čas, potreben za doseganje navedene natančnosti po začetku merjenja z izklopljeno funkcijo povprečenja.)
3-polni ozemljitveni upor s tokovno kleščo
Testna napetost 20,48 VAC
Preizkusna frekvenca 94Hz, 105Hz, 111Hz, 128Hz, AFC
Tok kratkega stika 250mA
Čas preizkusa 26 sekund
Odpornost sonde Rs< 100kΩ
Pomožni ozemljitveni upor Rh< 100kΩ
Ločljivost 0,001Ω
Merilno območje Re 0,02 Ω ... 20kΩ
Natančnost ±(5% + 10 števk)
DDV< 24v
fst 16 ... 400 Hz
Natančnost se meri v območju 0 ... 28°C,< 80 % RH (brez kondenzacije) zagotovljeno. reakcijski čas< 25 sekund (Čas, potreben za doseganje navedene natančnosti po začetku merjenja z izklopljeno funkcijo povprečenja.)
Če je tok na tokovnih kleščah prenizek, lahko meritev prekinete. 4-polna ozemljitvena upornost s tokovno kleščo Preskusna napetost 20, 48 V AC Preizkusna frekvenca 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Tok kratkega stika 250mA
Čas preizkusa 26 sekund
Odpornost sonde Rs< 100kΩ
Pomožni ozemljitveni upor Rh< 100kΩ
Ločljivost 0,001Ω
Merilno območje Re 0,02 Ω ... 20kΩ
Natančnost ±(5% + 10 števk) Ust< 24V Fst 16 ... 400 Hz
Natančnost se meri v območju 0 ... 28°C,< 80 % RH (brez kondenzacije) zagotovljeno. reakcijski čas< 25 sekund (Čas, potreben za doseganje navedene natančnosti po začetku merjenja z izklopljeno funkcijo povprečenja.)
Če je tok na tokovnih kleščah prenizek, lahko meritev prekinete. Ozemljitveni upor samo s tokovnimi kleščami
Testna napetost 48 VAC
Preizkusna frekvenca 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC tok kratkega stika 250 mA Preizkusni čas 26 sekund Merilno območje Re 0,02 Ω ... 150Ω
Ločljivost 0,001Ω
Natančnost ±(5% + 10 števk) Ust< 24V Fst 16 ... 400 Hz
Natančnost se meri v območju 0 ... 28°C,< 80 % RH (brez kondenzacije) zagotovljeno. reakcijski čas< 25 sekund (Čas, potreben za doseganje navedene natančnosti po začetku merjenja z izklopljeno funkcijo povprečenja.)
Če je tok na tokovnih kleščah prenizek, lahko meritev prekinete. Ozemljitveni upor (distančni upor) Preskusna napetost 20,48 V AC Preizkusna frekvenca 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC Tok kratkega stika 250 mA Preizkusni čas 26 sekund Ločljivost 0,001 Ω * m Merilno območje Re 0,02 Ω ... 1000kΩ * m
Natančnost ±(5% + 10 števk) 2-polno merjenje upora (AC)
Testna napetost 20 VAC
Testna frekvenca 94Hz, 105Hz, 111Hz, 128Hz, AFC tok kratkega stika 250mA
Čas preizkusa 26 sekund
Merilno območje Re 0,02 Ω ... 300kΩ
Ločljivost 0,001Ω
Natančnost ±(5% + 10 števk) Ust< 24V Fst 16 ... 400 Hz 2-polno merjenje upora (DC) Testna napetost 20 V DC
Kratkostični tok 250 mA Čas testiranja 26 sekund Merilno območje Re 0,02 ... 3kΩ
Ločljivost 0,001Ω
Natančnost ±(5% + 10 števk) Ust< 3V Fst 16 ... 400 Hz
4-polno merjenje upora (DC)
Testna napetost 20 V DC
Tok kratkega stika 250mA
Čas preizkusa 26 sekund
Merilno območje Re 0,02 Ω ... 3kΩ
Ločljivost 0,001Ω
Natančnost ±(5% + 10 števk) Ust< 3V Fst 16 ... 400 Hz
linijska kompenzacija
Testna napetost 20,48 VAC
Testna frekvenca 94Hz, 105Hz 111Hz, 128Hz, AFC tok kratkega stika 250mA
Čas preizkusa 26 sekund
Ločljivost 0,001Ω
Merilno območje Re 0,02 Ω ... 30Ω
Natančnost ±(3% + 10 števk) Ust< 24V Fst 16 ... 400 Hz
interferenčna napetost
Merilno območje ±50 V DC 1 ... 50 V/AC
Ločljivost 0,1 V
Natančnost ±(5 % + 5 števk) Interferenčni tok Merilno območje 20 mA ... 2 A
Ločljivost 1mA
Natančnost ±(5% + 5 števk)
frekvenca motenj
Merilno območje 16 ... 400 Hz
Ločljivost 1Hz
Natančnost ±(1% + 10 števk)
Druge specifikacije Shranjevanje podatkov 100
Izmerjene vrednosti delovnih pogojev 0 ... 40 °C,< 80 % RH (brez kondenzacije)
Okoljski pogoji za polnjenje baterije 10 ... 40 °C,< 80 % RH (brez kondenzacije) pogoji skladiščenja -10 ... 50 °C,< 90 % RH (brez kondenzacije) Pogoji shranjevanja baterije -20 ... 30 °C,< 80 % RH (brez kondenzacije) skladiščna višina< 12.000 m
delovna višina< 2.000 m
Premer sponke 51 mm
Zaslon LCD z osvetljenim ozadjem, 9999-mestni zaslon Presežen merilni obseg> LIMIT prikaz pod merilnim območjem - merilna frekvenca ozemljitveni upor / uhajalni tok 1 Hz (če je aktivirana funkcija povprečne vrednosti: ena vrednost vsake štiri sekunde)
Merilna frekvenca merjenje napetosti 2 Hz Merilna frekvenca interferenčne napetosti 4 Hz Merilna frekvenca interferenčne frekvence 1 Hz Merilna frekvenca interferenčni tok 1 Hz Vmesniki merilni priključek: E, ES, S, H, priključek sponk USB-B, polnilni priključek Napajalne baterije 6 x 1,5 Baterije VD LR14 Napajanje akumulatorska baterija 1 x 7,2 V nikelj-metal-hidridni baterijski paket Napajalna napetost Omrežna enota Primarno: 100 ... 240V, 50... 60 Hz sekundar: 12 V, 3 A največja poraba energije z omrežnim adapterjem 15 VA največja poraba energije z baterijo ali baterijo za ponovno polnjenje 6 VA čas delovanja pri baterijskem delovanju približno 5 ur čas delovanja v bateriji približno 9 ur (brez osvetlitve ozadja) največji vhod napetost največja vhodna napetost glede na zemljo 300 V rms (CAT III) Izolacijska trdnost 6880 V AC: 15 sekund Prenapetostna zaščita 250 V AC med sponkama Dimenzije 260 x 125 x 280 mm Teža približno 2,5 kg Varnostni standardi: EN61010-1:2001 , EN61010-031:2002 Stopnja onesnaženosti 2, CAT III 300V, EMC: EN61000-3-2:2000, IEC61326-1:1997 A

Vrsta izdelka: merilnik ozemljitve

Vmesnik: USB

: delovni standardi (lastni)

Mere: (D x Š x V) 260 x 125 x 280 mm

Teža: 2.5 kg

Prikaz: LCD

Teža, namig: cca

Vsebina: 1 kos

Merilna kategorija: CAT III

Merilna metoda: s konico

Širina: 125 mm

Višina: 280 mm

Dolžina: 260 mm

Vrsta: PCE-ET 5000

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2452429 PCE Instruments PCE-ET 5000 merilnik ozemljitve

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2452429 PCE Instruments PCE-ET 5000 merilnik ozemljitve

Opis

Ozemljitveni števec s pomnilnikom / mobilna uporaba možna zahvaljujoč bateriji za ponovno polnjenje / merjenju upora / preizkusu zaščitnega vodnika / pripomočku za vizualno povezavo / preizkusu strelovoda / osvetlitvi ozadja. S tem ozemljitvenim števcem je mogoče izvesti številne meritve upora. Z ozemljitvenim števcem je mogoče izvesti normalno merjenje upora pri 2- ali 4-polnih aplikacijah. Za določitev upora ozemljitve je mogoče uporabiti tudi ozemljitveni meter. Za merjenje ozemljitvene upornosti so v obsegu dobave ozemljitvenega števca vključeni ustrezni ozemljitveni koni. Te ozemljitvene konice je mogoče enostavno povezati z ozemljitvenim nožem s priloženim ločenim 20-metrskim kablom. Druga pomembna merilna funkcija je na primer merjenje upora na strelovodih. Ta meritev se uporablja za preverjanje strelovodov na primer v šolah ali univerzitetnih zgradbah in je bistvenega pomena za preusmeritev morebitnega udara strele v tla. S tem ozemljitvenim števcem je tako mogoče ugotoviti, ali je strelovod pravilno priključen na zemljo in ali ima pravilno vrednost upora za preusmeritev strele v zemljo. Da bi zagotovili popolno merjenje, ima ozemljitveni števec zaznavo merilne povezave. Ko upravljavec nastavi ozemljitveni števec na želeno merilno funkcijo, zasvetijo priključki, ki jih je treba uporabiti. Če je upravljavec izbral napačno povezavo, ozemljitveni nož upravljalcu to signalizira tako zvočno kot vizualno. Hkrati se meritev z ozemljitvenim števcem zavrne, dokler testna nastavitev ni pravilno priključena. To močno omejuje napačne meritve inteligentnega ozemljitvenega števca. Merilnik ozemljitve ima tudi pomnilnik. To pomeni, da se po meritvi lahko meritveni podatki prenesejo iz ozemljitvenega števca v osebni računalnik in jih ocenijo.
