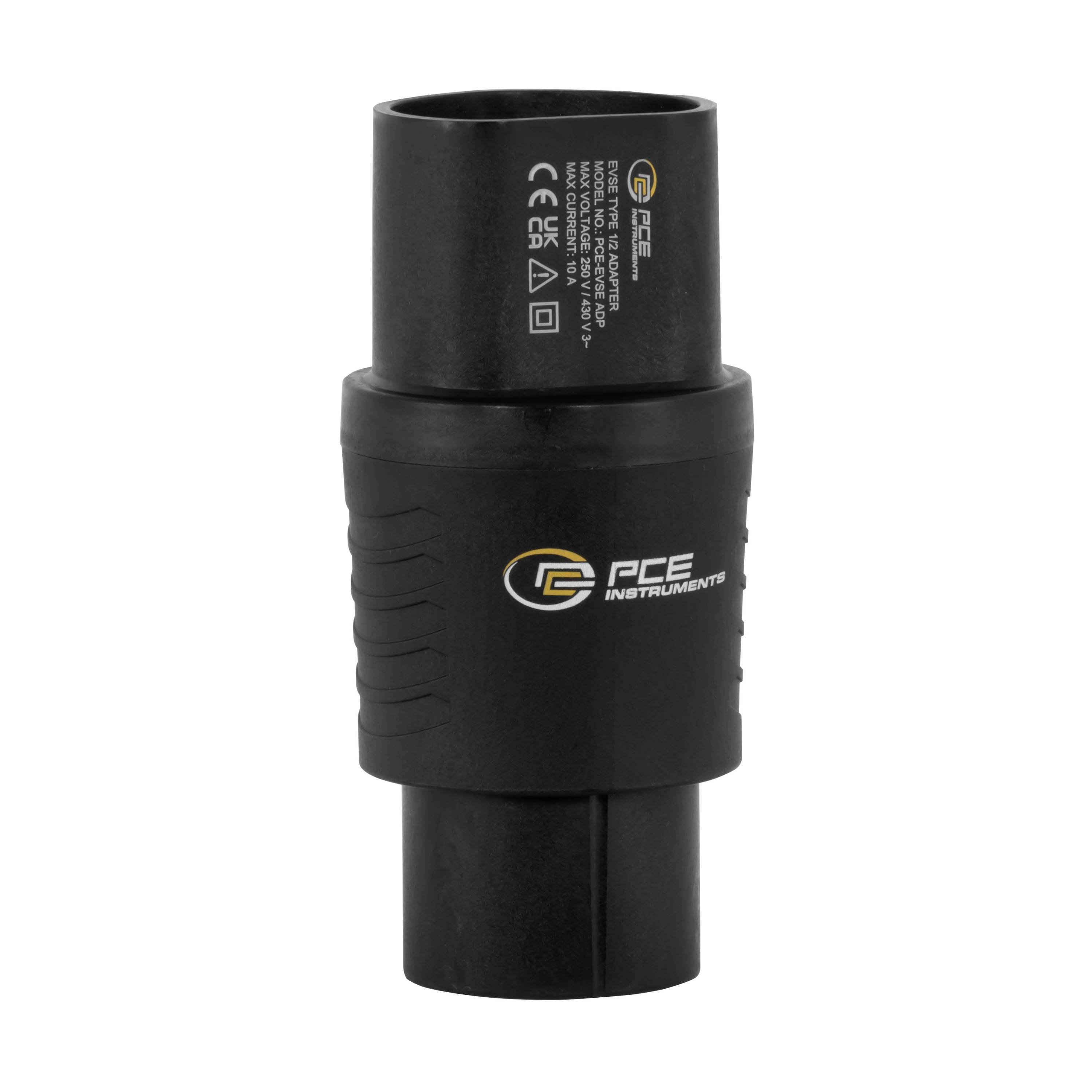

PCE Instruments PCE-EVSE ADP oprema za e-mobilnost tip 2 Število priključkov 1 x
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
3 kos - zaloga Nemčija
Število
Skupaj (179,99 € / Kos)
179,99 €
z DDV
Na voljo samo 3 kos - zaloga Nemčija
Tehnične specifikacije
- Testne funkcije
- PE predtest: da, s kapacitivno elektrodo
- PP simulacija: odprta, 13A, 20A, 32A, 63A
- Status CP: A, B, C, D
- Napaka CP: "E" E
- Napaka PE/napaka ozemljitve: Da
- Splošni tehnični podatki
- Priključki: L1, L2, L3, N, PE
- Povezave Dodatne informacije:
- največ 230V (1-fazni) / 430V (3-fazni) ; 50/60Hz
- 10A / 250V
- Vtič tipa 2 trdno na kablu
- (za tip 1 je potreben dodatni adapter)
- Standard(i): IEC62196-2 vtič tipa 2
- Dolžina kabla 25 cm
- Varnostni standard: CAT II / 300V
- Omrežna vtičnica: max. 50/60Hz; 10A
- Izhodi: 2 x 4 mm vtičnice (signalni izhodni terminali)
- Varovalka(e): Omrežna vtičnica T10A/250V
- Vrsta izdelka
oprema za e-mobilnost
- Polnilni vtikač
tip 2
- Število priključkov
1 x
- Dolžina kabla
25 cm
IP40
- Barva
črno-siva
- Dolžina
150 mm
- Širina
70 mm
- Višina
70 mm
- Teža
308
- Maks. temperatura
40 °C
- Min. temperatura
0 °C
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3192920 PCE Instruments PCE-EVSE ADP oprema za e-mobilnost tip 2 Število priključkov 1 x
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3192920 PCE Instruments PCE-EVSE ADP oprema za e-mobilnost tip 2 Število priključkov 1 x
Opis
Merilni priključni adapter za stenske omarice / simulacija vozila / simulacija kabla / CP izhod in omrežna vtičnica za namene merjenja / vključno s transportno torbo
Merilni priključni adapter za stenske omarice je za testerje VDE 0100 za testiranje polnilnih postaj (način polnjenja 3) za električne avtomobile. Ta adapter se lahko uporablja s testerjem namestitve PCE-ITE 55B ali z večino drugih običajnih testerjev VDE 0100. Zahvaljujoč LED za zaznavanje napetosti na 3 fazah lahko hitro ugotovite, ali je prišlo do napake pri namestitvi.
Tokovno nosilnost polnilnega kabla je mogoče simulirati z vrtljivim stikalom PP State. Tokovna nosilnost je simulirana z različnimi upornostmi v merilnem priključnem adapterju za wallboxe, ki so povezani med PP in PE vodnike. Z vrtljivim stikalom CP State je mogoče simulirati različna stanja vozila. Stanja vozila so simulirana z različnimi upori, povezanimi med CP in PE vodnike.
Na vtičnico lahko priključite zunanje breme. Ta izhod je namenjen le meritvam in ponuja možnost preverjanja delovanja števca električne energije. Poleg tega je mogoče z merilnim priključnim adapterjem za stenske omarice simulirati tudi napako PE (zemeljsko napako). Merilni priključni adapter za stenske doze je dobavljen v torbi za napravo. Na voljo je izbirni adapter za wallboxe s priključkom tipa 1.
Besedilo je strojno prevedeno.
Merilni priključni adapter za stenske omarice je za testerje VDE 0100 za testiranje polnilnih postaj (način polnjenja 3) za električne avtomobile. Ta adapter se lahko uporablja s testerjem namestitve PCE-ITE 55B ali z večino drugih običajnih testerjev VDE 0100. Zahvaljujoč LED za zaznavanje napetosti na 3 fazah lahko hitro ugotovite, ali je prišlo do napake pri namestitvi.
Tokovno nosilnost polnilnega kabla je mogoče simulirati z vrtljivim stikalom PP State. Tokovna nosilnost je simulirana z različnimi upornostmi v merilnem priključnem adapterju za wallboxe, ki so povezani med PP in PE vodnike. Z vrtljivim stikalom CP State je mogoče simulirati različna stanja vozila. Stanja vozila so simulirana z različnimi upori, povezanimi med CP in PE vodnike.
Na vtičnico lahko priključite zunanje breme. Ta izhod je namenjen le meritvam in ponuja možnost preverjanja delovanja števca električne energije. Poleg tega je mogoče z merilnim priključnim adapterjem za stenske omarice simulirati tudi napako PE (zemeljsko napako). Merilni priključni adapter za stenske doze je dobavljen v torbi za napravo. Na voljo je izbirni adapter za wallboxe s priključkom tipa 1.
Besedilo je strojno prevedeno.
Izvedba
- Predhodni izpit športne vzgoje
- Status PP bližinskega pilota in CP kontrolnega pilota
- Simulacija napake CP "E" in napake PE
- Omrežna vtičnica za merjenje
- Varnostne merilne vtičnice

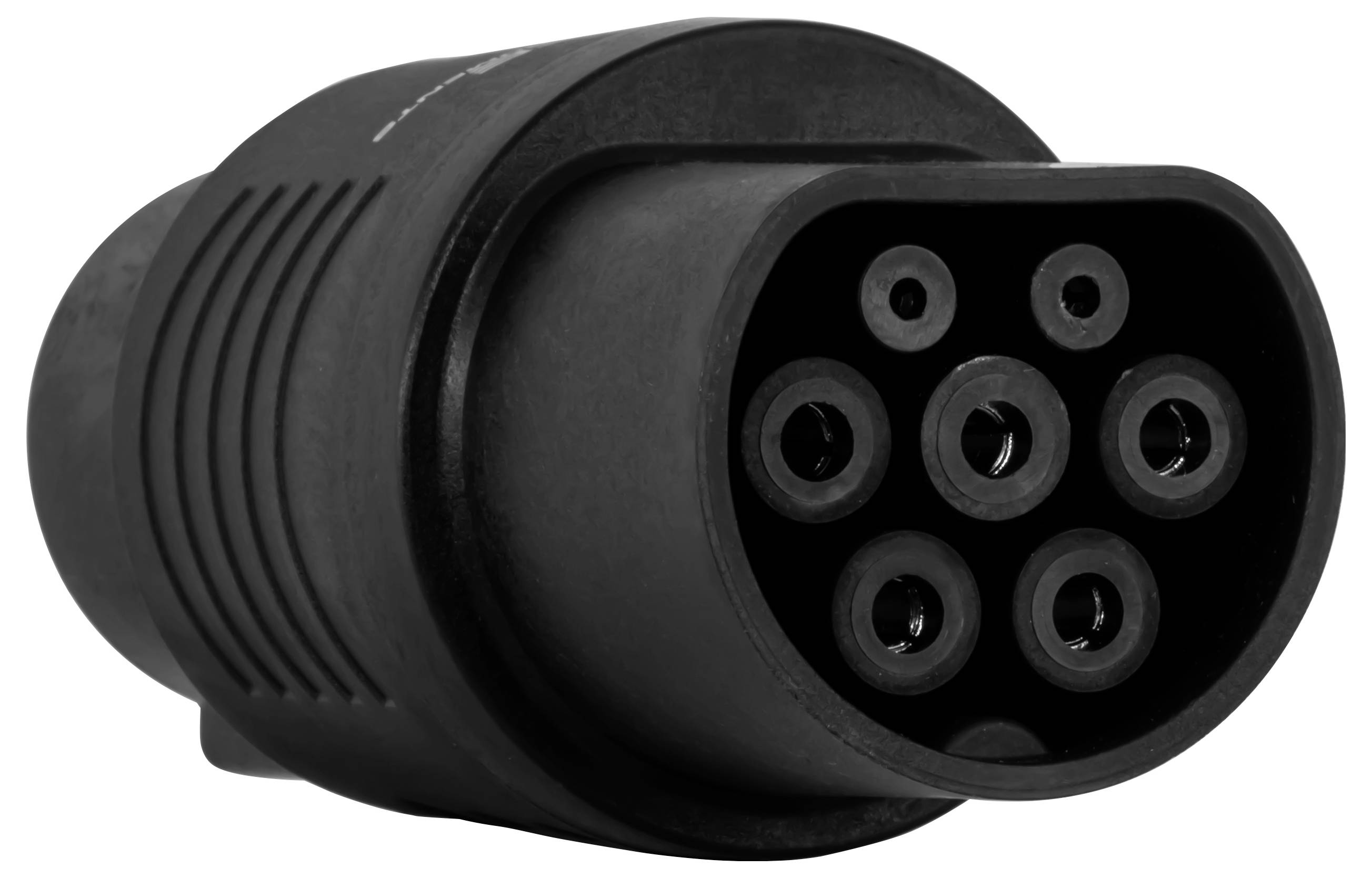

- Vključuje vtič tipa 2
- Vključuje adapter za tip 1
Obseg dostave
- 1 x merilni priključni adapter za stenske doze PCE-EVSE 310+
- 1 x uporabniški priročnik
- 1 x torba za prenašanje
- 1 x konektor tipa 2
- 1 x adapter za tip 1 (PCE-EVSE ADP)
