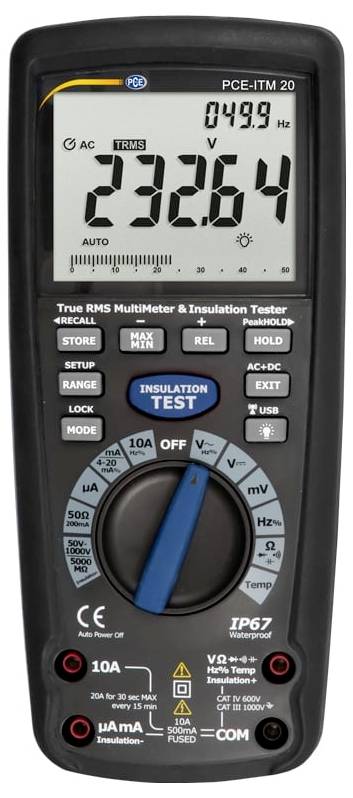

PCE Instruments PCE-ITM 20 ročni multimeter digitalni vodotesen (IP67) CAT IV 600 V
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
37 kos - zaloga Nemčija
Število
Skupaj (445,00 € / Kos)
445,00 €
z DDV
Vključena je 14-dnevna politika vračila
Poudarki in podrobnosti
Ampermeter PCE-ITM 20
- avtomatska izbira obsega
- Merjenje kapacitete
- integriran tester izolacije
- velik LCD zaslon
- Osvetlitev ozadja prikazovalnika
- Notranji pomnilnik
- Zadržanje prikaza vrednosti
- po IEC 1010, CAT III 1000 V, CAT IV 600 V
- Merjenje frekvence
Tehnične specifikacije
- Testna napetost / preskusni tok testerja izolacije
- Merilno območje:
- Ločljivost
- natančnostjo
- 50V 1mA pri 50kΩ
- 0,01 ... 5 MΩ
- 0,0001 MΩ
- ± (4 % + 20 števk)
- 5 ... 50 MΩ
- 0,001 MΩ
- ± (4 % + 20 števk)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (4 % + 20 števk)
- 500 ... 1.000 MΩ
- 0,1 MΩ nedoločeno
- 125 V / 1 mA pri 125 kΩ
- 0,01 ... 5 MΩ
- 0,001 MΩ
- ± (2 % + 20 števk)
- 5 .... 50 MΩ
- 0,001 MΩ
- ± (2 % + 20 števk)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (3 % + 20 števk)
- 500 .... 5000 MΩ
- 0,1 MΩ
- ± (4 % + 20 števk)
- 250V / 1mA pri 250kΩ
- 0,01 ... 5 MΩ
- 0,0001 MΩ
- ± (2 % + 20 števk)
- 5 ... 50 MΩ
- 0,001 MΩ
- ± (2 % + 20 števk)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (3 % + 20 števk)
- 500 ... 5000 MΩ
- 0,1 MΩ
- ± (4 % + 20 števk)
- 500V / 1mA pri 500kΩ
- 0,01 ... 5 MΩ
- 0,0001 MΩ
- ± (2 % + 20 števk)
- 5 ... 50 MΩ
- 0,001 MΩ
- ± (2 % + 20 števk)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (3 % + 20 števk)
- 500 ... 5000 MΩ
- 0,1 MΩ
- ± (4 % + 20 števk)
- 1000V / 1mA pri 1000kΩ
- 0,01 ... 5 MΩ
- 0,0001 MΩ
- ± (2 % + 20 števk)
- 5 ... 50 MΩ
- 0,001 MΩ
- ± (2 % + 20 števk)
- 50 ... 500 MΩ
- 0,01 MΩ
- ± (3 % + 20 števk)
- 500 ... 5000 MΩ
- 0,1 MΩ
- ± (4 % + 20 števk)
- tok kratkega stika< 1,5 mA
- Multimetri
- Merilno območje Ločljivost Natančnost Izmerjena veličina
- 50mV 0,001mV ± (0,06%+ 20 števk)
- enosmerna napetost
- 500 mV 0,01 mV ± (0,06 % + 6 števk) 5 V 0,0001 V ± (0,06 % + 4 števke) 50 V 0,001 V ± (0,06 % + 4 števke) 500 V 0,01 V ± (0,06 % + 4 števke) 1000 V 0,1 V ± (0,1 % + 3 števke)
- AC napetost
- 50 mV 0,001 mV ± (1 % + 50 števk) AC + DC 500 mV 0,01 mV ± (1 % + 50 števk) 50 .... 1000 Hz 5 V 0,0001 V ± (1 % + 30 števk) 50 V 0,001 V ± (1 % + 30 števk) 500 V 0,01 V ± (1 % + 30 števk) 1000 V 0,1 V ± (1 % + 30 števk) Navedena natančnost se nanaša na 5 ... 100 % merilnega območja
- Natančnost ločljivosti merilnega območja enosmernega toka
- 500 µA 0,01 µA ± (0,5 % + 3 števke) 5000 µA 0,1 µA ± (0,5 % + 3 števke) 50 mA 0,001 mA ± (0,5 % + 3 števke) 500 mA 0,01 A ± (0,5 % + 3 števke) 10A 0,001 A ± (0,5 % + 3 števke)
- Izmenični tok 500 µA 0,01 µA ± (1 % + 30 števk) AC + DC 5000 µA 0,1 µA ± (1 % + 30 števk) 50 .... 1000 Hz 50 mA 0,001 mA ± (1 % + 30 števk) 500 mA 0,01 A ± (1 % + 30 števk) 10 A 0,001 A ± (1 % + 30 števk) Navedena natančnost se nanaša na izmenični tok pri 5 .. 100 % merilnega območja
- Upornost Merilno območje Ločljivost Natančnost
- 50 Ω 0,01 Ω ± (0,2 % + 20 števk) 500 Ω 0,1 Ω ± (0,1 % + 10 števk) 5 kΩ 0,0001 kΩ ± (0,1 % + 3 števke) 50 kΩ 0,001 kΩ ± (0,1 % + 3 števke) 500 kΩ 0,01 kΩ ± (0,1 % + 3 števke) 5 MΩ 0,001 MΩ ± (1 % + 10 števk) 50 MΩ 0,001 MΩ ± (1,5 % + 50 števk)
- Kapacitivnost 50 nF 0,001 nF ± (1,5 % + 50 števk) 50 nF 0,01 nF ± (1,5 % + 10 števk) 500 nF 0,1 nF ± (1,5 % + 10 števk) 5 µF 0,001 µF ± (1,5 % + 5 števcev) 50 µF 0,01 µF ± (1,5 % + 5 štetij) 500 µF 0,1 µF ± (1,5 % + 5 štetij) 5 mF 0,001 mF ± (3 % + 30 števk) 10 mF 0,01 mF ± (3 % + 30 števk)
- Frekvenca 50 Hz 0,001 Hz ± (0,02 % + 3 števke) (elektronika) 500 Hz 0,01 Hz ± (0,02 % + 3 števke) 5 kHz 0,0001 kHz ± (0,02 % + 3 števke) 50 kHz 0,001 kHz ± (0,02 % + 3 števke) ) 500kHz 0,01kHz ± (0,02% + 3 števke) 5MHz 0,0001MHz ± (0,02% + 3 števke) 50MHz 0,001MHz ± (0,02% + 3 števke) 100MHz 0,01MHz nedoločeno
- Občutljivost: 0,8 V RMS min @ 20 %... 80 % delovni cikel< 100 kHz 5 V RMS min @ 20 % ... 80 %> 100kHz
- Merilno območje Ločljivost Natančnost Frekvenca (električna)
- 40Hz... 10kHz 0,01 1Hz ... ± (0,1 %) 0,001 kHz
- Delovni cikel 0,1 ... 99,9 % 0,01 % ± (1,2 % + 2 števki)
- Širina impulza 100 µS ... 100 ms
- Frekvenca: 5 Hz ... 150kHz
- Temperatura - 58 ... 2462°F 0,1°F ± (0,5% + 7°F) Tip K
- Termočlen -50 ... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C) 4 ... 20 mA % -25 ... 125 % 0,01 % ± 50 števk
- Upornost 50 Ω Razpon 50 Ω 0,001 Ω ± (1 % + 20 štetij) 500 Ω 0,01 Ω ± (1 % + 20 štetij) Napetost odprtega tokokroga: 5 V
- 250 V zaščita pred preobremenitvijo Splošne informacije o izolacijskem multimetru
- Pomnilnik 9999 spominskih točk
- Ohišje Ohišje z dvojnim kalupom, IP67 (vodotesno in odporno na prah)
- Preizkus padca 2 m
- test diode
- Testni tok 0,9 mA
- Napetost odprtega tokokroga 2,8 mA
- Testiranje prevodnosti
- Zvočni signal v primeru upora< 35 Ω / preskusni tok< 0,35 mA
- Zaznavanje vrhov> 1ms
- Temperaturni senzor termoelement tipa K
- Vhodna impedanca DC napetost:> 10 MΩ
- AC napetost:> 9 MΩ AC sklopka TRMS
- Pasovna širina AC napetost 50 Hz ... 1 kHz greben
- dejavnik< 3 pri 500V< 1,5 pri 1000V

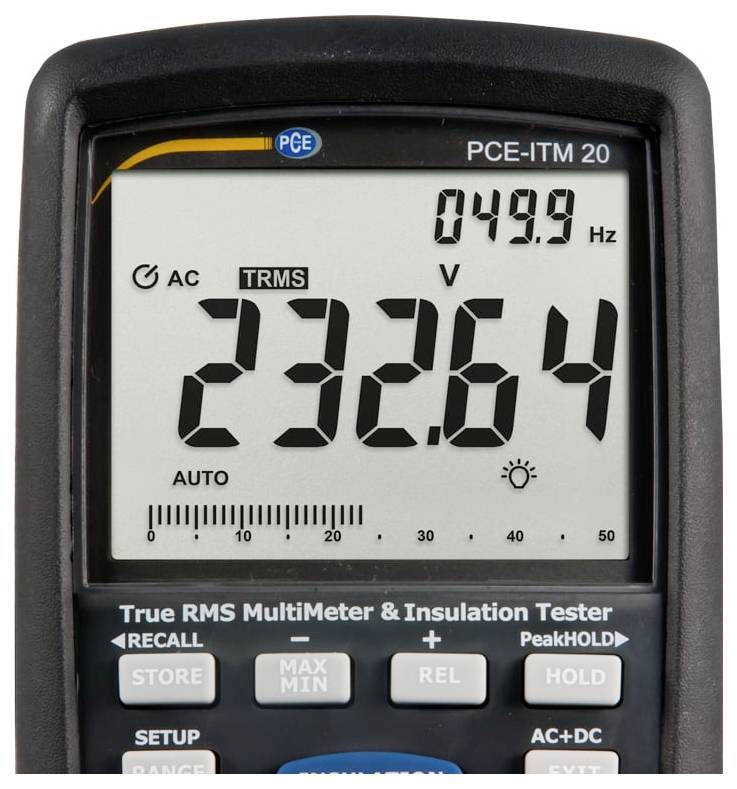

- 50000-mestni LCD zaslon, osvetljen s paličnim grafom
- Samodejni izklop po 15 minutah merjenja/posodobitve
- Zaslon 10Hz
- Napajanje 6 x 1,5 V AA baterija
- Varovalke mA,µA: 0,5 A / 1000 V
- Keramični hitri A: 10 A / 1000 V keramični hitri
- Pogoji delovanja 5 ... 40 °C / največ 80 % RH
- Pogoji skladiščenja -20 ... 60 °C / največ 80 % RH
- Nadmorska višina delovanja največ 2000 m
- Težek pribl. 720 g
- Dimenzije 220 x 95 x 50 mm
- Varnost EN61010-1 IEC 61010-1 2. del (2001) CAT IV 600 V, CAT III 1000 V UL 61010-1 2. del (2004) CAN/CSA C22.2 št. 6110-1 2. del (2004) UL 61010B-2- 031 1. del (2003)
- Vrsta izdelka
ročni multimeter
- Območje merjenja A/AC min
0 µA
- Območje merjenja A/AC maks.
500 µA
- Natančnost ±
1 %
- Višina
50 mm
- Širina
95 mm
- Dolžina
220 mm
- Teža
720 g
delovni standardi (lastni)
- Merilna kategorija
CAT IV 600 V
- Merjenje električnega toka
AC
- Vrsta
PCE-ITM 20
- Prikaz
digitalni
- Mere
(D x Š x V) 220 x 95 x 50 mm
- Značilnosti
vodotesen (IP67)
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2452487 PCE Instruments PCE-ITM 20 ročni multimeter digitalni vodotesen (IP67) CAT IV 600 V
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2452487 PCE Instruments PCE-ITM 20 ročni multimeter digitalni vodotesen (IP67) CAT IV 600 V
Opis
Ampermeter PCE-ITM 20 Izolacijski multimeter je multimeter in tester izolacije v eni merilni napravi / testna napetost do 1000 V / velik LCD zaslon / merjenje temperature / merjenje frekvence / notranji pomnilnik / CAT IV 600 V / IP67 Ta izolacijski multimeter PCE- ITM 20 povezuje vsestranski izolacijski multimeter s testerjem izolacije. Poleg običajnih merjenih spremenljivk, kot so napetost, tok in upor, je ta izolacijski multimeter opremljen tudi z merjenjem frekvence in kapacitivnosti. Merjenje temperature se lahko izvede tudi s termoelementom, ki je vključen v obseg dobave. Samodejna izbira obsega (autorange) vam omogoča hitro in varno delo z izolacijskim multimetrom, velik LCD zaslon z osvetlitvijo ozadja pa zagotavlja dobro berljivost. Vrhunec tega izolacijskega multimetra je integriran tester izolacije. Pri preskusnih napetostih do 1000 V je mogoče meriti izolacijske upornosti do 5000 MΩ (5 GΩ). Izolacijski multimeter lahko neposredno meri tudi vrednost PI in DAR. To pomeni, da je mogoče hitro uporabiti izolacijski multimeter za izjavo o vrednosti izolacije testirane naprave. Ta izolacijski multimeter ima tudi notranji pomnilnik. To vam daje možnost, da ponovno prikličete shranjene izmerjene vrednosti na zaslonu za kasnejšo analizo in jih zapišete.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Obseg dostave

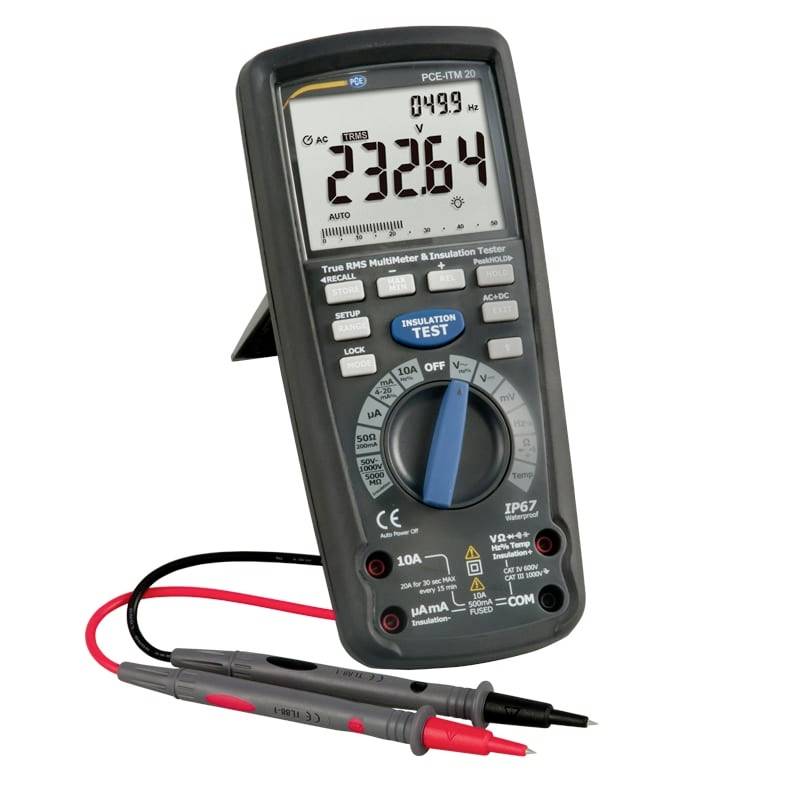

- 1 x ampermeter PCE-ITM 20
- 1 x par testnih kablov
- 1 x aligatorska sponka s svincem
- 1 x adapter za termoelemente
- 1 x termoelement tipa K
- 6 x 1,5 V AA baterije
- 1 x navodilo za uporabo
