PCE Instruments PCE-PA 8000 analizator omrežja s funkcijo zapisovalnika, vklj. tokovne klešče
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
14 kos - zaloga Nemčija
Število
Skupaj (1735,00 € / Kos)
1735,00 €
z DDV
Poudarki in podrobnosti
PCE Instruments PCE-PA 8000 analizator omrežja s funkcijo zapisovalnika, vklj. tokovne klešče
- Analiza 3-fazne moči v 3-faznih / 4-žičnih, 3-faznih / 3-žičnih, 1-faznih / 2-žičnih, 1-faznih / 3-žičnih omrežjih
- Resnično RMS merjenje toka in napetosti
- Merjenje aktivne, navidezne in jalove moči
- Določanje faznega kota in faktorja moči
Tehnične specifikacije
- Merjenje napetosti (AC V)
- Merilno območje 10 V ... 600V (faza proti nevtralnemu) 10V ... 600V (faza do faze)
- Ločljivost 0,1 V
- Natančnost ± (0,5 % + 0,5 V)
- Merjenje toka (AC A)
- Merilno območje 20 A
- Ločljivost 0,001 A (< 10 A) 0,01 A (=10 A)
- Natančnost ± (0,5 % + 0,1 A)
- Merilno območje 200 A
- Ločljivost 0,01 A (< 100 A) 0,1 A (= 100 A)
- Natančnost ± (0,5 % + 0,5 A)
- Merilno območje 1200 A
- Ločljivost 0,1 A (< 1000 A) 1 A (= 1000 A)
- Natančnost ± (0,5 A + 5 A)
- Aktivna moč Merilno območje Ločljivost Natančnost 0 KW ... 9.999KW 10KW ... 99,99KW 100KW ... 999,9KW 1MW... 9,999MW 0,001KW 0,01KW 0,1KW 0,001MW ±(1%+0,008KW) ±(1%+0,008KW) ±(1%+0,8KW) ±(1%+0,008MW)
- Navidezna moč Merilno območje Ločljivost Natančnost 0 KVA ... 9.999KVA 10KVA ... 99,99KVA 100KVA ... 999,9KVA 1MVA... 9,999MVA 0,001KVAR 0,01KVAR 0,1KVAR 0,001MVAR ± (1% + 0,008KVAR) ± (1% + 0,08KVAR) ± (1% + 0,8KVAR) ± (1% + 0,008MVAR)
- Jalova moč Merilno območje Ločljivost Natančnost 0 KVAR ... 9.999KVAR 10KVAR ... 99,99KVAR 100KVAR ... 999,9KVAR 1MVAR ... 9,999MVAR 0,001KVAR 0,01KVAR 0,1KVAR 0,001MVAR ± (1% + 0,008KVAR) ± (1% + 0,08KVAR) ± (1% + 0,8KVAR) ± (1% + 0,008MVAR)
- Aktivna energija Merilno območje Ločljivost Natančnost 0 KWH ... 9,999kWh 10,00kWh ... 99,99kWh 100,0kWh ... 999,9KWH 1MWH... 9,999MWh 0,001KWh 0,01KWh 0,01KWh 0,001MMh ± (2% + 0,008KWh) ± (2% + 0,08KWh) ± (2% + 0,8KWh) ± (2% + 0,008MWh)
- Navidezna energija Merilno območje Ločljivost Natančnost 0 KVAH ... 9,999KVAH 10,00KVAH ... 99,99KVAH 100,0KVAH ... 999,9KVAH 1MVAH ... 9,999 MVAH 0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh ± (2 % + 0,008 KVAh) ± (2 % + 0,08 KVAh) ± (2 % + 0,8 KVAh) ± (2 % + 0,008 MVAh)
- Jalova energija Merilno območje Ločljivost Natančnost 0 KVARH ... 9.999KVARH 10.00KVARH ... 99,99KVARH 100,0KVARH ... 999,9KVARH 1MVARH ... 9,999MVARH 0,001KVARh 0,01KVARh 0,01KVARh 0,001MVARh ± (2% + 0,008KVARh) ± (2% + 0,08KVARh) ± (2% + 0,8KVARh) ± (2% + 0,008MVARh)
- Merilno območje faktorja moči 0 ... 1
- Ločljivost 0,01
- Natančnost ±0,04
- Območje merjenja faznega kota -180° ... 180°
- Ločljivost 0,1°
- Natančnost ± 1°
- Območje merjenja frekvence 45 Hz ... 65 Hz
- Ločljivost 0,1Hz
- Natančnost 0,1Hz
- Splošne specifikacije

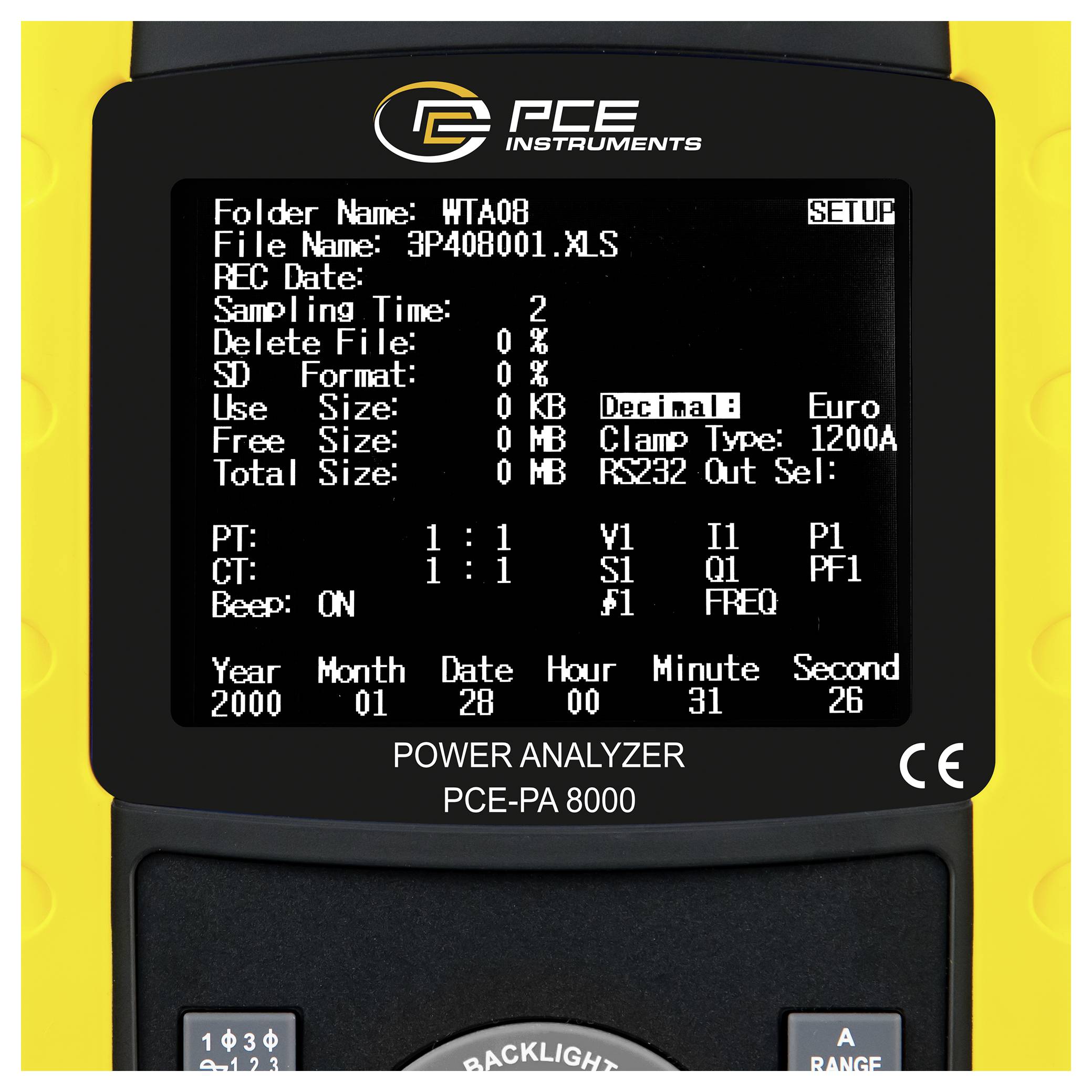

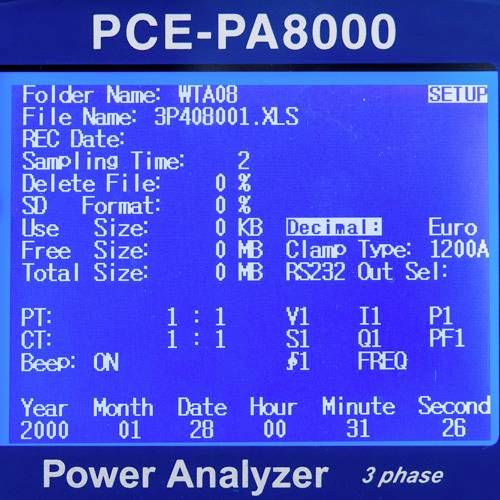

- Zaslon 3,7" matrični LCD (320 * 240 slikovnih pik) z osvetlitvijo LED
- Merljive električne količine AC V, AC A, aktivna moč, navidezna moč, aktivna moč, faktor moči, fazni kot, omrežna frekvenca
- Območja merjenja napetosti 10 V ... 600V AC, samodejno nastavljanje območja
- Območja merjenja toka 0,2 A ... 1200A AC, samodejno/ročno nastavljanje
- Varnostni standard IEC1010CAT III 600V
- Vhodni upor AC V 10 MOhm
- Tokovne klešče delovne frekvence 40 Hz ... 1 kHz preizkušena delovna frekvenca tokovne klešče 45 Hz ... 65 Hz
- Zaščita pred preobremenitvijo AC A AC V 720 V RMS 1300A s tokovno kleščo
- SD kartica za shranjevanje podatkov
- Interval snemanja 2 sekundi ... 7200 sekund
- Funkcija zapisovalnika podatkov, shranjevanje v realnem času na kartico SD
- Izhod podatkov prek USB ali RS232, odvisno od priključnega kabla
- Delovna temperatura 0 °C ... do 50 ℃
- vlažnost okolice< 80 % RH
- Napajanje 8 x 1,5 V AA baterije, 9V napajanje
- Naprava za merjenje porabe toka: 300 mA DC
- Tokovne klešče: 34 mA DC

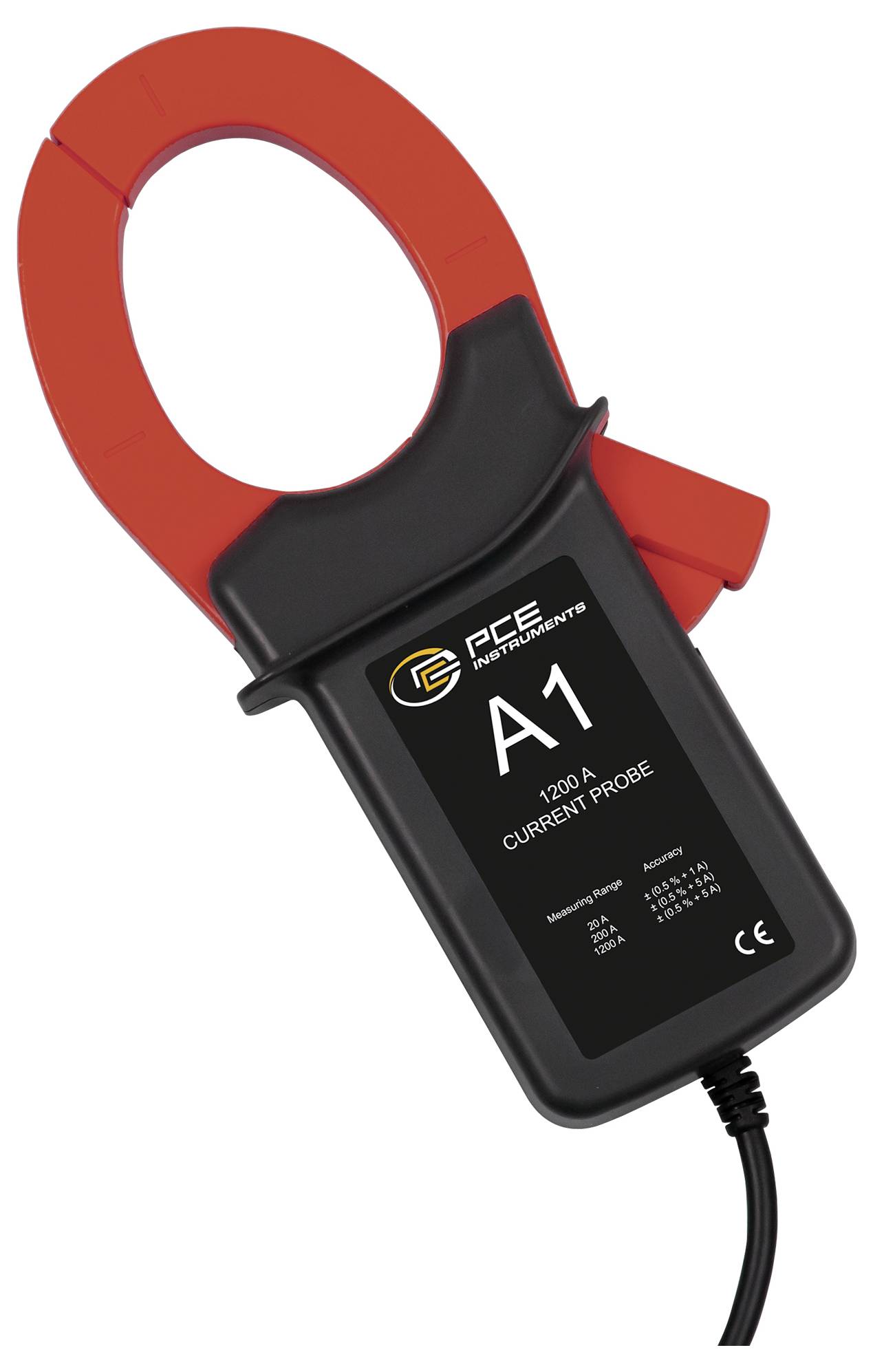

- največji premer kabla 50 mm
- Teža
- Merilna naprava: 948 g (vključno z baterijami)
- Tokovne klešče: 467 g (vključno s kablom)
- Dimenzije merilne naprave: 225 x 125 x 64 mm tokovne klešče: 210 x 64 x 33 mm
- Čeljust: 86 mm (zunaj)
- Vrsta izdelka
analizator omrežja
- Merilna kategorija
CAT III 600 V
- Prepoznavanje faz
da (integrirano)
delovni standardi (lastni)
- Mere
(D x Š x V) 225 x 125 x 64 mm
- Teža
948 g
- Značilnosti
s funkcijo zapisovalnika
vklj. tokovne klešče
- Širina
125 mm
- Višina
64 mm
- Dolžina
225 mm
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2452550 PCE Instruments PCE-PA 8000 analizator omrežja s funkcijo zapisovalnika, vklj. tokovne klešče
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2452550 PCE Instruments PCE-PA 8000 analizator omrežja s funkcijo zapisovalnika, vklj. tokovne klešče
Opis
HVAC merilna naprava PCE-PA 8000 s shranjevanjem podatkov na SD kartici, PC vmesnik Z ampermetrom s tokovnimi sponkami PCE-PA 8000 je možno meriti in beležiti moč v eno- in trifaznem vezju. Dolgotrajne meritve se lahko izvajajo z ampermetrom PCE-PA 8000. Merilna naprava shrani meritvene podatke na vstavljivo SD kartico v formatu XLS. To pomeni, da je mogoče meritvene podatke priročno ovrednotiti na računalniku. Interval snemanja lahko poljubno izberete od 2 do 7200 sekund. Merilnik energije lahko izvaja meritve energije ter določa faktor moči in fazni kot. Tokovne sponke analizatorja moči PCE-PA 8000 se lahko uporabljajo za premere prevodnikov do 50 mm. Merilna naprava je zato idealna za uporabo v energetskem omrežju. Zahvaljujoč velikemu 3,7-palčnemu zaslonu lahko vse izmerjene vrednosti preberete na prvi pogled. To omogoča hitro analizo trenutnih izmerjenih vrednosti ter pregled toka, napetosti in porabljene moči.
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.

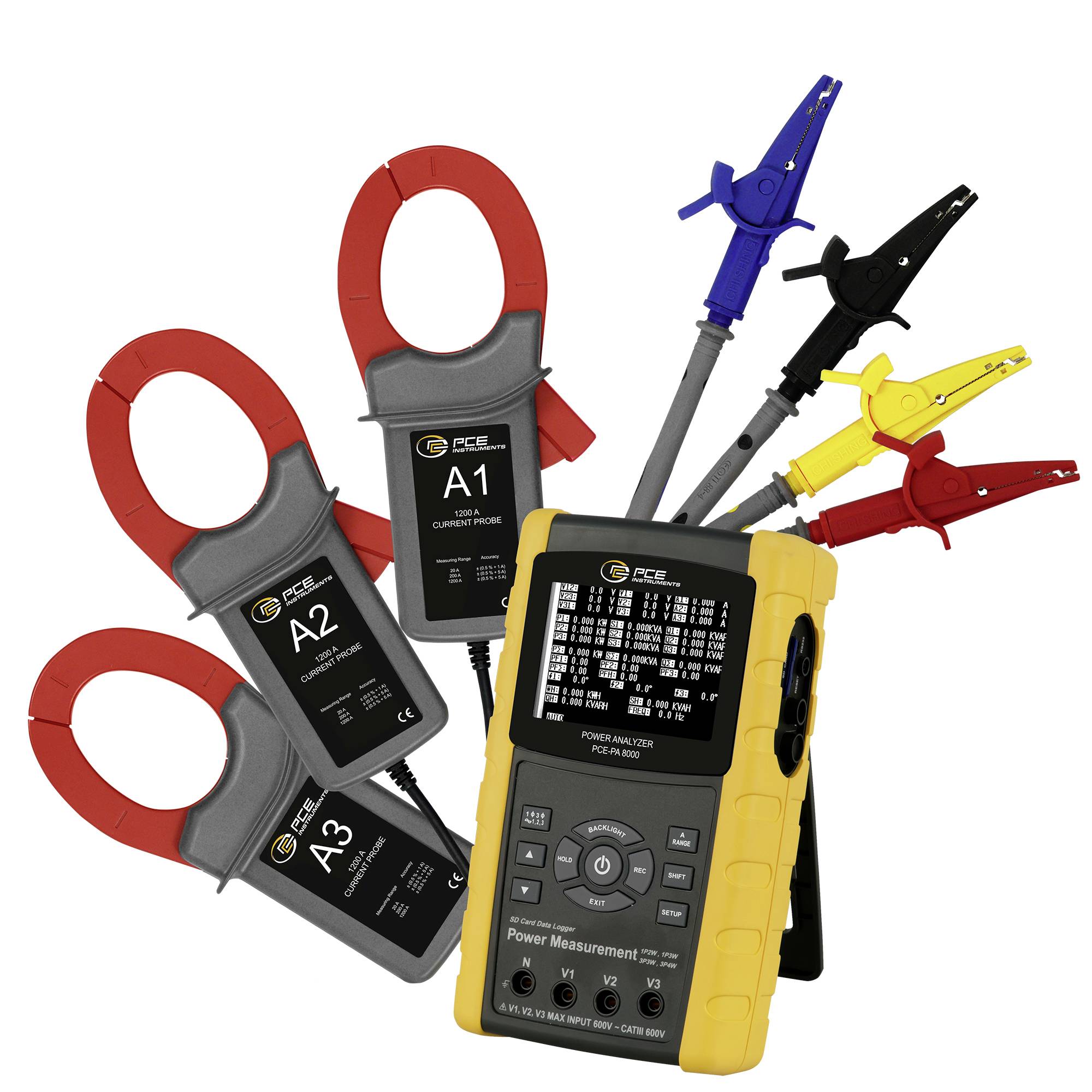

Obseg dostave
- 1 x merilnik moči PCE-PA 8000
- 3 x tokovne sponke
- 4 x testni kabli
- 4 x aligatorske sponke
- 1 x SD pomnilniška kartica 2 GB
- 1 x napajalnik 9V DC
- 8 x 1,5 V AA baterije
