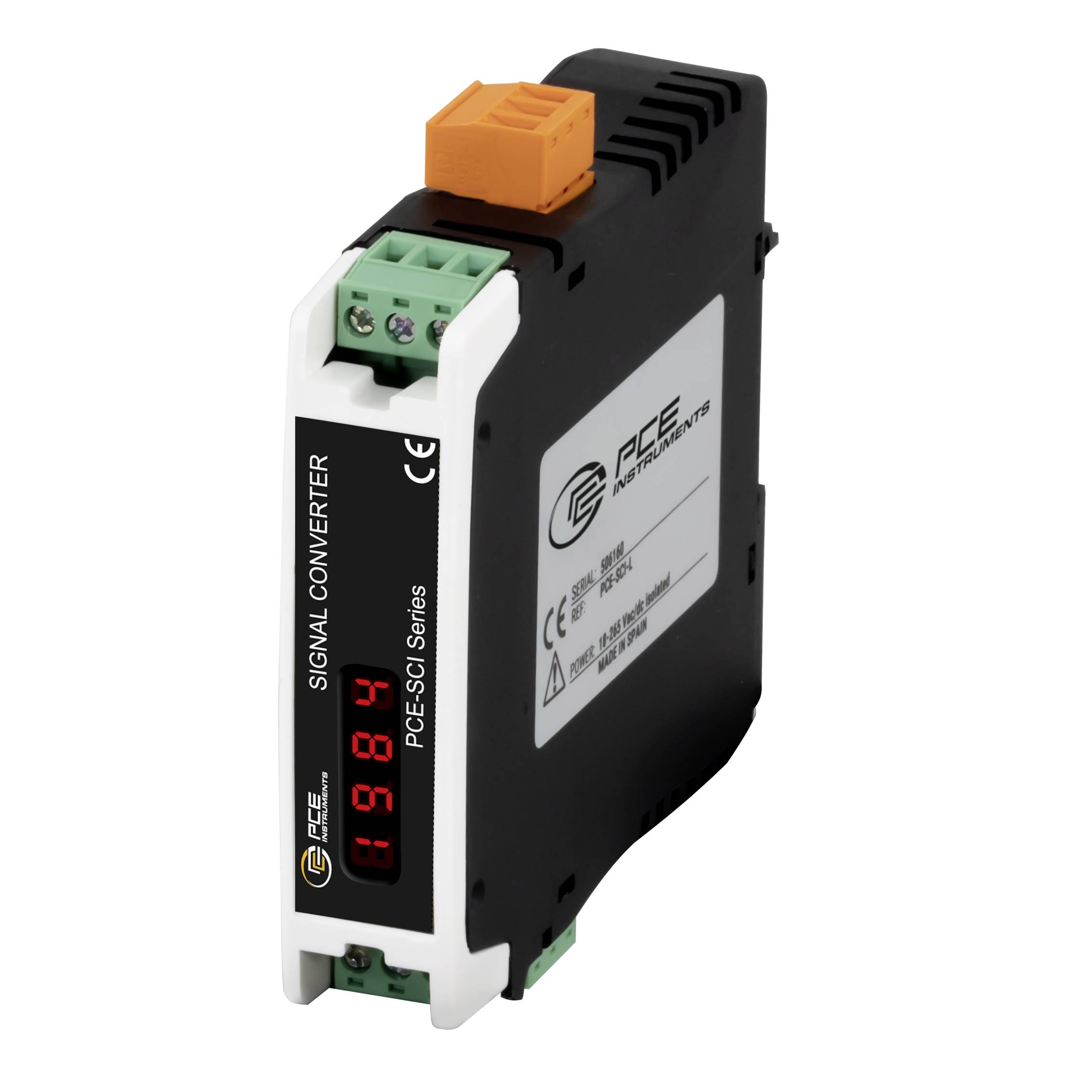

PCE Instruments PCE-SCI-L PCE-SCI-L izolacijski transformator 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
izolacijski transformator
Vhodni signal maks. (tok)
20 mA
Vhodni signal maks. (napetost)
15 V
Vrsta
PCE-SCI-L
Mere
(D x Š x V) 106 x 108 x 22.5 mm
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (239,99 € / Kos)
239,99 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti
PROFESIONALNO. KALIBRIRAN. OPREMA. PCE-SCI-L
- Izolacijski pretvornik signala za montažo na DIN letev
- Merilno območje 0... 600 V AC/DC
- Izhodni signali v 4... 20mA in 0... 10 V

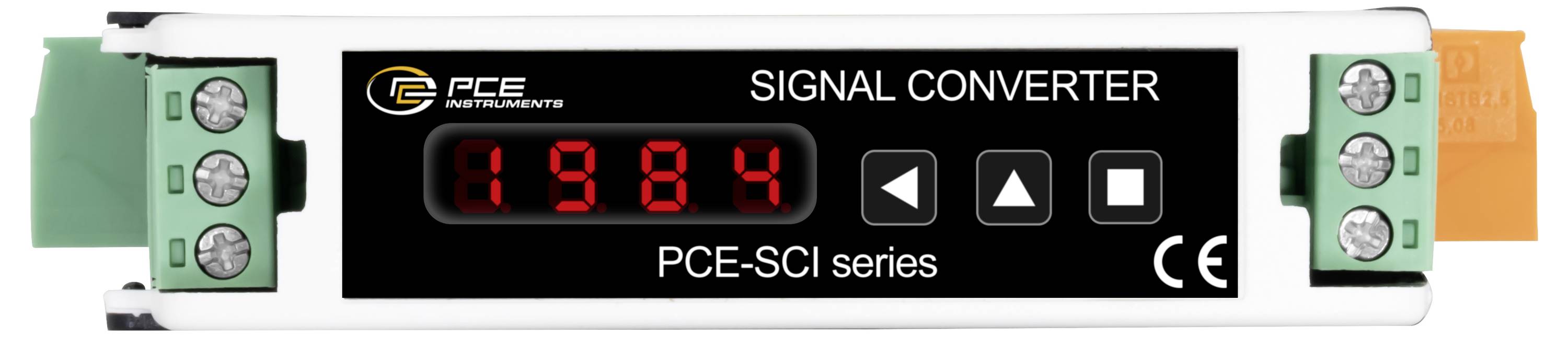

- nastavljiv preko tipkovnice
- Območje merjenja toka 0... 5 A AC/DC
- Merjenje frekvence Montaža na DIN letev
- Merilno območje 0... 600 V AC/DC
- aktivni in pasivni izhodni signal
- Merjenje frekvence
- Merilno območje 0... 5 A AC/DC
Tehnične specifikacije
- Enosmerna napetost DC
- Merilno območje -80 mV ... +80mV
- Ločljivost 0,1 mV
- Natančnost 0,05 do 0,15 % FS, odvisno od vhodnega območja.
- Splošni tehnični podatki
- Izhodi 4... 20mA, 0... 10 VDC
- Tip zaslona 7 segmentov, 2 števki
- Varnostni standard CAT II / 300V
- Montaža Montaža na DIN letev 35 mm
- Izolacija 3000 Vrms za 60 s (vhod, izhod, napajanje)
- Jezik menija angleščina (ZDA)
- Razred zaščite (naprave) IP30
- Napajanje 24... 240 V DC ±10%, 45 ... 65 Hz, izoliran
- Teža: 126 g
- Dimenzije (D x Š x V) 110 x 22 x 118 mm
- Pogoji delovanja 0... 50°C, 0... 95 % RH
- Pogoji skladiščenja -20 ... 70°C, 0... 95 % RH
- Vrsta
PCE-SCI-L
- Vrsta izdelka
izolacijski transformator
- Vhodni signal maks. (tok)
20 mA
- Vhodni signal maks. (napetost)
15 V
- Mere
(D x Š x V) 106 x 108 x 22.5 mm
- Priključek
vrstna sponka
vijačna sponka
sponka
konektor
- Izhodni signal (napetost)
0-10
- Obratovalna napetost
18 - 265 V
- Maks. obratovalna napetost
265 V
- Min. obratovalna napetost
18 V DC/AC
- Breme
10
- Vhodni signal (napetost)
10
- Vsebina
1 kos
- Konfiguracija
potenciometer
- Širina
108 mm
- Višina
22.5 mm
- Dolžina
106 mm
- Skladnost z RoHS
Ja
- Vrsta senzorja
PT100
PT500
PT1000
- Poraba toka
3 W
- Maks. temperatura okolice
70 °C
- Min. temperatura okolice
-20 °C
- Fleksibilni prečni prerez (maks.)
2.5 mm²
- Maks. prečni prerez trdnosti
2.5 mm²
- Fleksibilen prerez (min.)
0.25 mm²
- Togi prerez (min.)
1 mm²
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L izolacijski transformator 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3192942 PCE Instruments PCE-SCI-L PCE-SCI-L izolacijski transformator 1 kos
Opis
Ločilni pretvornik signala ima nastavljivo merilno območje 0 ... 600 V AC/DC in tako lahko meri najrazličnejše napetosti. Na primer, možno je priključiti ločilni pretvornik signala na napajalni vod, da bi spremljali uporabljeno napetost. Poleg merjenja napetosti lahko ločilni pretvornik signalov neposredno meri tudi tok z največjim nastavljivim merilnim območjem 0 ... 5 A AC/DC. Za razširitev tokovnega območja lahko na ločilni pretvornik signala priključimo tokovni transformator. Izmerjeno vrednost nato ločilni signalni pretvornik pretvori v standardiziran analogni signal 4 ... 20 mA ali 0 ... 10 V. Izolacijski signalni pretvornik je torej idealna razširitev sistema za krmiljenje procesov.

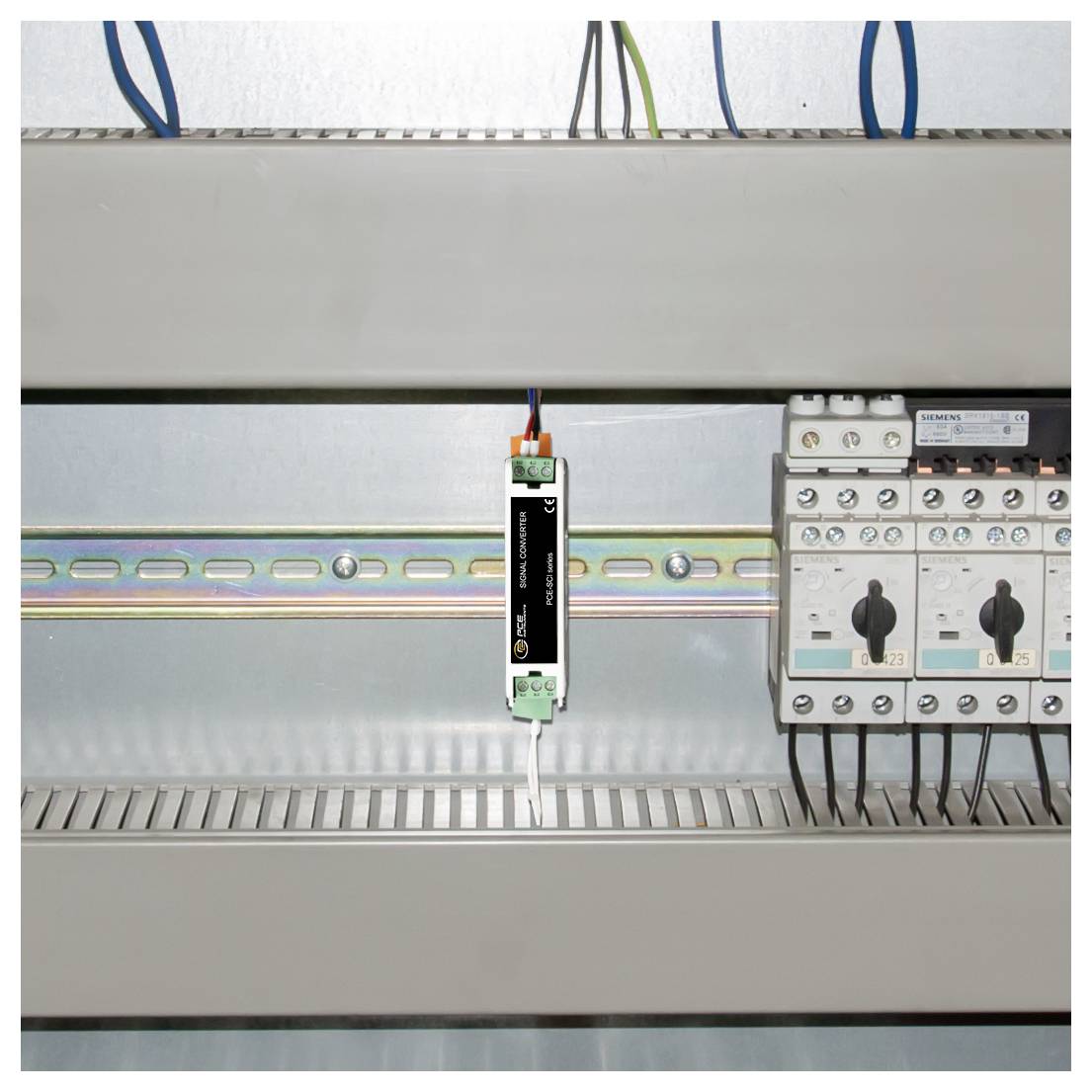

Ker je mogoče vhodno in izhodno območje enako nastaviti, lahko za galvansko ločitev uporabimo ločilni signalni pretvornik. Izolacijski pretvornik signala se konfigurira neposredno preko tipkovnice. To pomeni, da za nastavitve pretvornika signala ni potreben dodaten kabel ali programska oprema. Ločilni pretvornik signala je nameščen na DIN zgornjo letev. Pretvornik signala deluje z napetostjo 18... 265 V AC/DC pri frekvenci 45... 65 Hz.
Besedilo je strojno prevedeno.
Ker je mogoče vhodno in izhodno območje enako nastaviti, lahko za galvansko ločitev uporabimo ločilni signalni pretvornik. Izolacijski pretvornik signala se konfigurira neposredno preko tipkovnice. To pomeni, da za nastavitve pretvornika signala ni potreben dodaten kabel ali programska oprema. Ločilni pretvornik signala je nameščen na DIN zgornjo letev. Pretvornik signala deluje z napetostjo 18... 265 V AC/DC pri frekvenci 45... 65 Hz.
Besedilo je strojno prevedeno.
Obseg dostave
- 1 x izolacijski pretvornik signala PCE-SCI-L
- 1 x uporabniški priročnik
