PCE Instruments tester inštalacij VDE standard 0100
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Poudarki in podrobnosti

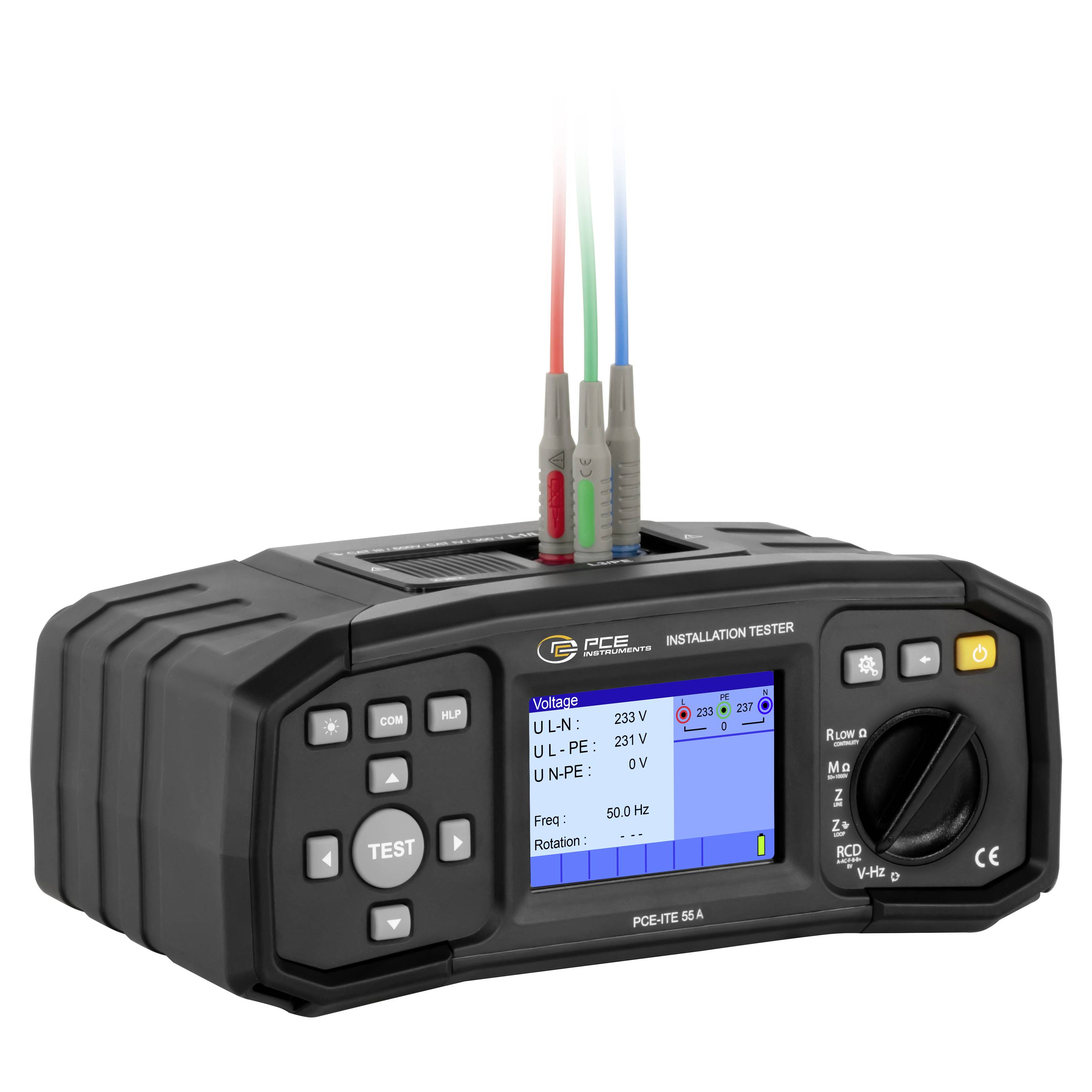

PCE Instruments tester inštalacij
- Večnamenska merilna naprava za testiranje električne varnosti po EN 61557 in DIN VDE0100
- RCD vrste A, AC, B, B+ in F
- Tester namestitve z nosilnim trakom
- hitro testiranje na stacionarnih napravah
- Izolacijska upornost
- Impedanca zanke napake
- preklopne preskusne napetosti in napakni tokovi
- Jeziki menija nemški in angleški
- Impedanca linije in zanke napake
- Testiranje prevodnosti
- Napetost, rotacijsko polje in frekvenca
- Testiranje polnilnih postaj za električna vozila z dodatnim testnim adapterjem
- vključno s testnimi vodi
Tehnične specifikacije
- Izmenična napetost AC
- Merilno območje 0 V... +550 V
- Resolucija 1 V
- Natančnost ±(2 % srednje vrednosti + 2 števki)
- Izolacijska upornost
- Testna napetost DC 50 V
- Merilno območje 0,1 M Ω ... +80 MΩ
- Ločljivost 0,001 MΩ (0,100... 1999)
- 0,01 MΩ (2,00... 80,00)
- Natančnost ±(5 % mv. + 3 števke)
- Izolacijska upornost
- Preskusna napetost DC 100 V, 250 V
- Merilno območje 0,1 M Ω ... +199,9 MΩ
- Ločljivost 0,001 MΩ (0,100... 1999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199,9)
- Natančnost ±(5 % mv. + 3 števke)
- Izolacijska upornost
- Preskusna napetost DC 500 V, 1000 V
- Merilno območje 0,1 M Ω ... +199,9 MΩ
- Ločljivost
- 0,001 MΩ (0,100... 1999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199,9)
- Natančnost ±(2 % srednje vrednosti + 3 števke)
- Izolacijska upornost
- Testna napetost DC 500 V, 1000 V
- Merilno območje +200 M Ω ... +999 MΩ
- Ločljivost 1MΩ
- Natančnost ±(10 % srednje vrednosti)
- Testiranje prevodnosti
- Merilno območje 0,1 Ω ... +20Ω
- Ločljivost 0,01Ω
- Natančnost ±(3 % srednje vrednosti + 3 števke)
- Testiranje prevodnosti
- Merilno območje +20 Ω ... +1999 Ω
- Ločljivost 0,1 Ω (20,0 Ω ... 99,9Ω)
- 1Ω (100Ω... 1999 Ω)
- Natančnost ±(5 % srednje vrednosti)
- impedanca
- Merilno območje 0,25 Ω ... +9999 Ω
- Ločljivost 0,01 Ω (0,20 ... 19,99)
- 0,1Ω (20,0... 99,9)
- 1Ω (100... 9999)
- Natančnost ±(5 % mv. + 5 števk)
- Frekvenca
- Merilno območje +10 Hz ... +499,9 Hz
- Ločljivost 0,1Hz
- Natančnost 0,2 % + 1 številka
- Vrsta zaslona TFT barvni zaslon
- Velikost zaslona 3,3 palca
- Standard(i) EN61557, DIN VDE 0100
- Čas delovanja 15 ur
- Samodejni izklop nastavljiv 0,5... 60 minut
- Samodejni izklop je mogoče deaktivirati Da
- RCD preskusna tokovna karakteristika A, AC
- Izklopni tok RCD 650mA, 500mA, 30mA, 6mA, 300mA, 10mA, 1000mA, 100mA
- Čas sprožitve RCD 0 ... 500 ms
- Napetost na dotik 0... 99.9 V
- Jezik menija nemščina, angleščina
- Razred zaščite (naprave) IP42
- Napajalna baterija, napajalnik
- Teža: 1300 g
- Teža naprave z obsegom dobave 1750 g
- Teža naprave vključno z obsegom dobave in zunanjo embalažo 1930 g
- Dimenzije (D x Š x V) 250 x 135 x 107 mm
- Pogoji delovanja 0... 40 °C, 95 % RH
- Pogoji skladiščenja -10 ... 70 °C, 90 % RH
- Vrsta izdelka
tester inštalacij
delovni standardi (lastni)
- Merilna kategorija
CAT II 600 V
CAT IV 300 V
- Mere
(D x Š x V) 250 x 135 x 107 mm
- Teža
1300 g
IP42
- Merilno območje (VDE)
RCD test (AC, A, F, B, B+)
upornost
frekvenca
impedanca inštalacije
izolacijski upor
napetost
impedanca okvarne zanke
zaščitni vodnik-upornost
impedanca zanke
tok zaščitnega vodnika
Pokaži več
- DIN standard
DIN VDE 0100
DIN EN 61557
- Vrsta zaslona
LCD
- Natančnost
2 %
- Širina
135 mm
- Višina
107 mm
- Dolžina
250 mm
- Preiskusni postopek
samodejno
- Napajanje
baterijsko napajanje
omrežno
- Pomnilnik
ne
- Vrsta
PCE-ITE 55B
- VDE standard
0100
- Značilnosti
RCD/FI test
preizkus PV sonde
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3192923 PCE Instruments tester inštalacij VDE standard 0100
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3192923 PCE Instruments tester inštalacij VDE standard 0100
Opis
Instalacijski tester je večnamenska merilna naprava, ki je primerna za testiranje električne varnosti v skladu s standardoma EN 61557 in DIN VDE 0100. Ponuja številne funkcije, ki so posebej zasnovane za preverjanje in vrednotenje električnih inštalacij. Instalacijski tester lahko izvede natančno merjenje izolacijske upornosti med deli pod napetostjo in tlemi. S preskusom RCD je mogoče učinkovito preizkusiti odklopnike na diferenčni tok tipa A in AC, B, B+ in F. To zagotavlja pravilno delovanje teh vitalnih zaščitnih naprav.

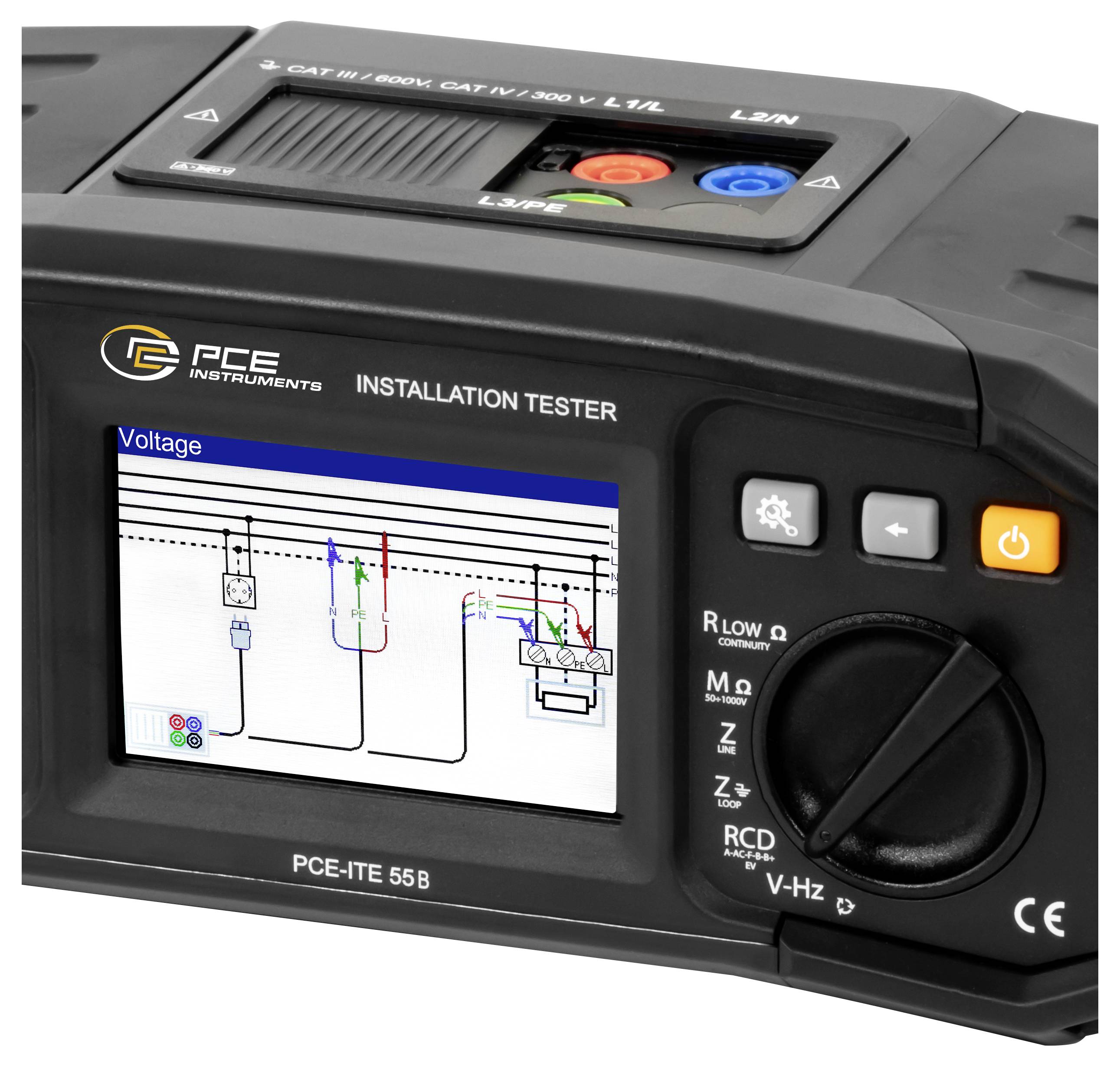

Namestitveni tester omogoča hitro in natančno merjenje upora zanke, da se zagotovi, da je v primeru okvarjenega toka upor zadosten za zagotovitev varnega izklopa. Poleg tega merjenje upora zaščitnega vodnika omogoča preverjanje neprekinjenosti vodnikov in povezav. Grafični prikaz ožičenja pomaga operaterju pri pravilnih meritvah.

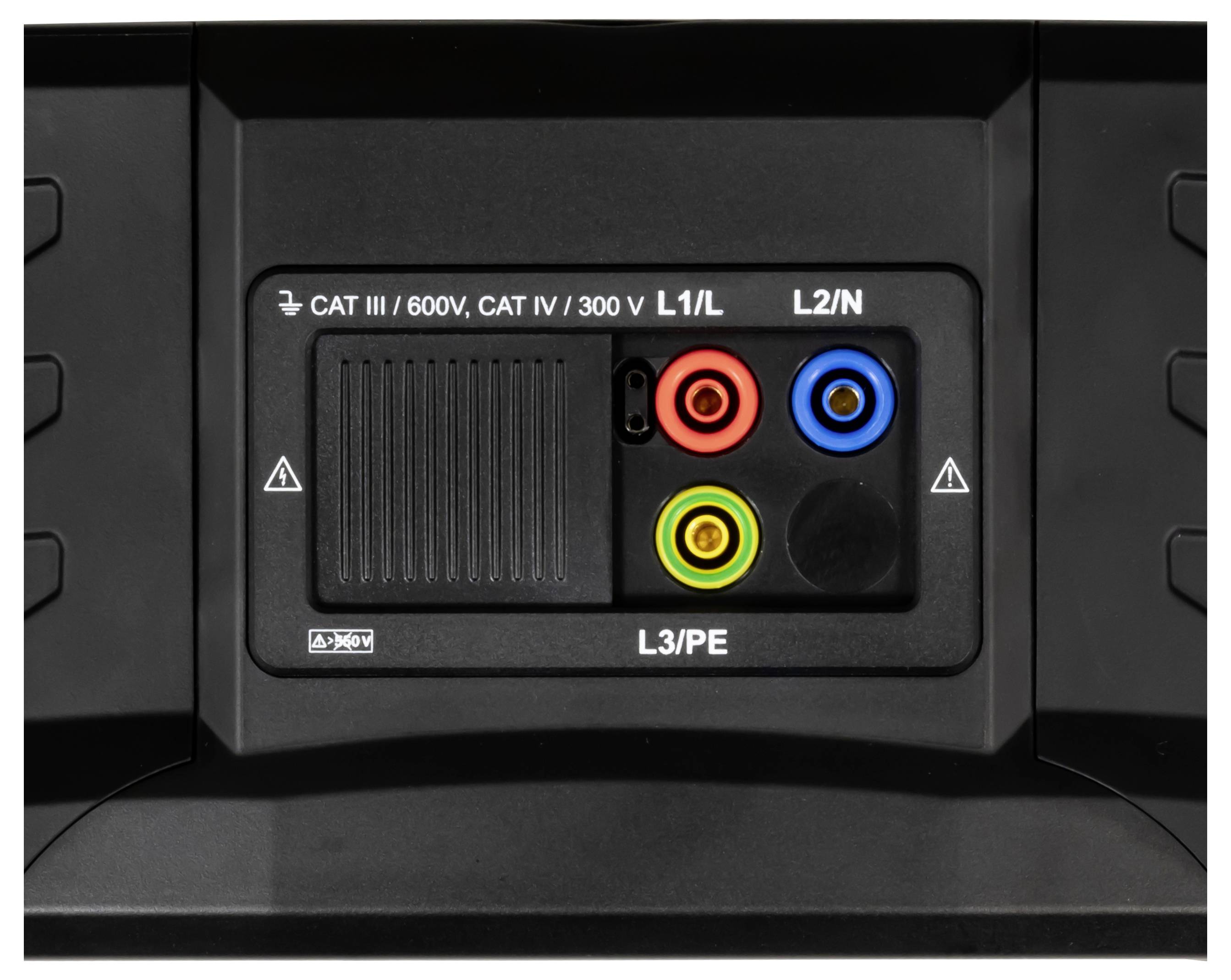

Svetlost zaslona je mogoče nastaviti v 4 stopnjah. Nastavljiv alarmni ton vas opozori v primeru napak ali če je mejna vrednost presežena. Nastavljiv čas izklopa testerja namestitve lahko prepreči nenamerno izpraznitev baterij. Naprava je opremljena s preskusnimi kabli, ki izpolnjujejo posebne zahteve CAT III / 600 V in CAT IV / 300 V.
Tester namestitve ponuja uporabniku prijazen vmesnik, jasne elemente zaslona in robustno konstrukcijo, ki ustreza potrebam različnih okolij. Z upoštevanjem mednarodnih standardov zagotavlja varno in zanesljivo ocenjevanje električnih inštalacij po najvišjih industrijskih standardih.
Z našimi opcijskimi testnimi adapterji EVSE lahko teste izvajate tudi na stenskih omaricah in polnilnih postajah za električna vozila.
Besedilo je strojno prevedeno.
Namestitveni tester omogoča hitro in natančno merjenje upora zanke, da se zagotovi, da je v primeru okvarjenega toka upor zadosten za zagotovitev varnega izklopa. Poleg tega merjenje upora zaščitnega vodnika omogoča preverjanje neprekinjenosti vodnikov in povezav. Grafični prikaz ožičenja pomaga operaterju pri pravilnih meritvah.
Svetlost zaslona je mogoče nastaviti v 4 stopnjah. Nastavljiv alarmni ton vas opozori v primeru napak ali če je mejna vrednost presežena. Nastavljiv čas izklopa testerja namestitve lahko prepreči nenamerno izpraznitev baterij. Naprava je opremljena s preskusnimi kabli, ki izpolnjujejo posebne zahteve CAT III / 600 V in CAT IV / 300 V.
Tester namestitve ponuja uporabniku prijazen vmesnik, jasne elemente zaslona in robustno konstrukcijo, ki ustreza potrebam različnih okolij. Z upoštevanjem mednarodnih standardov zagotavlja varno in zanesljivo ocenjevanje električnih inštalacij po najvišjih industrijskih standardih.
Z našimi opcijskimi testnimi adapterji EVSE lahko teste izvajate tudi na stenskih omaricah in polnilnih postajah za električna vozila.
Besedilo je strojno prevedeno.
Obseg dostave

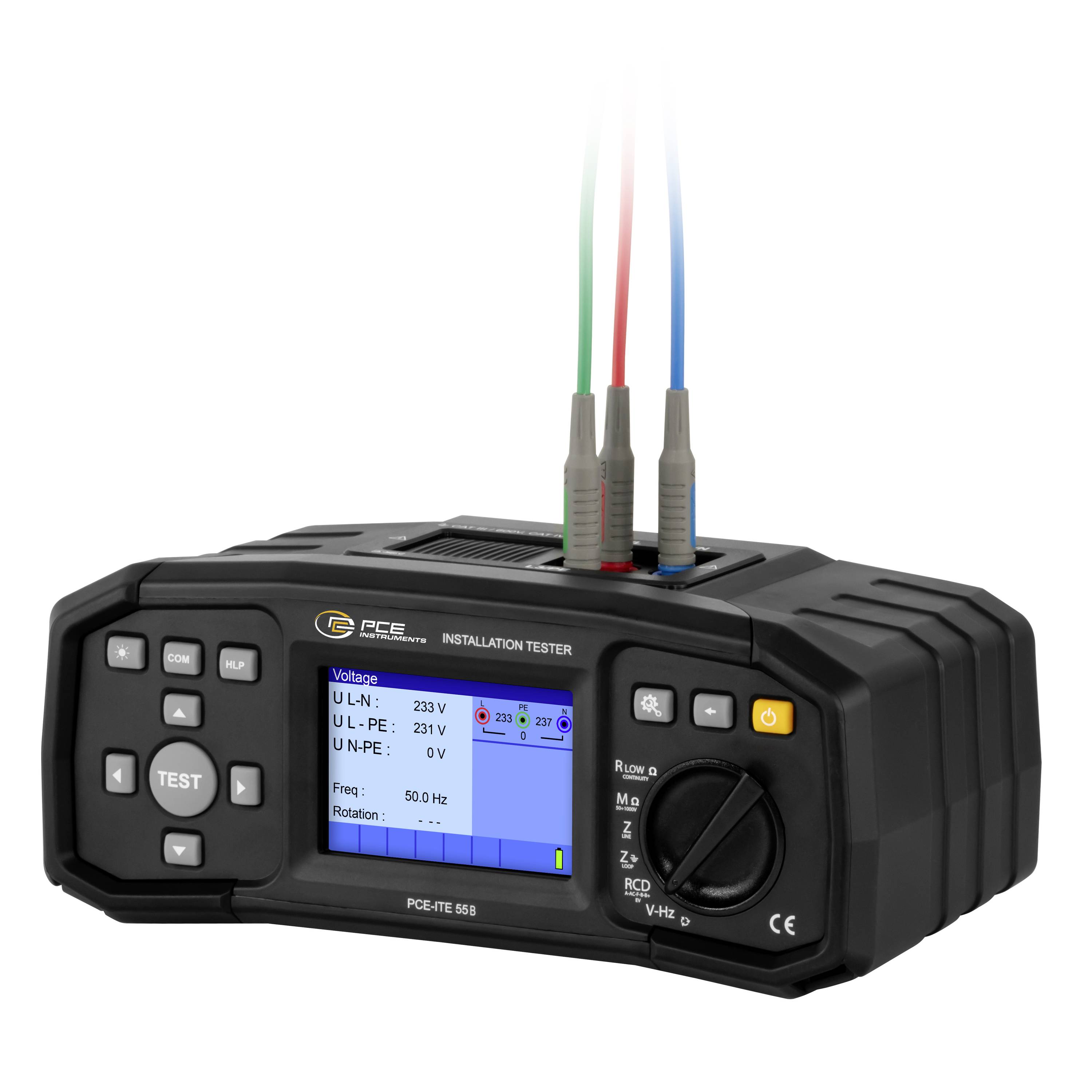

- 1 x PCE-ITE 55B inštalacijski tester
- 1 x testni kabel za EU šuko vtičnice
- 3x merilni kabli 1m

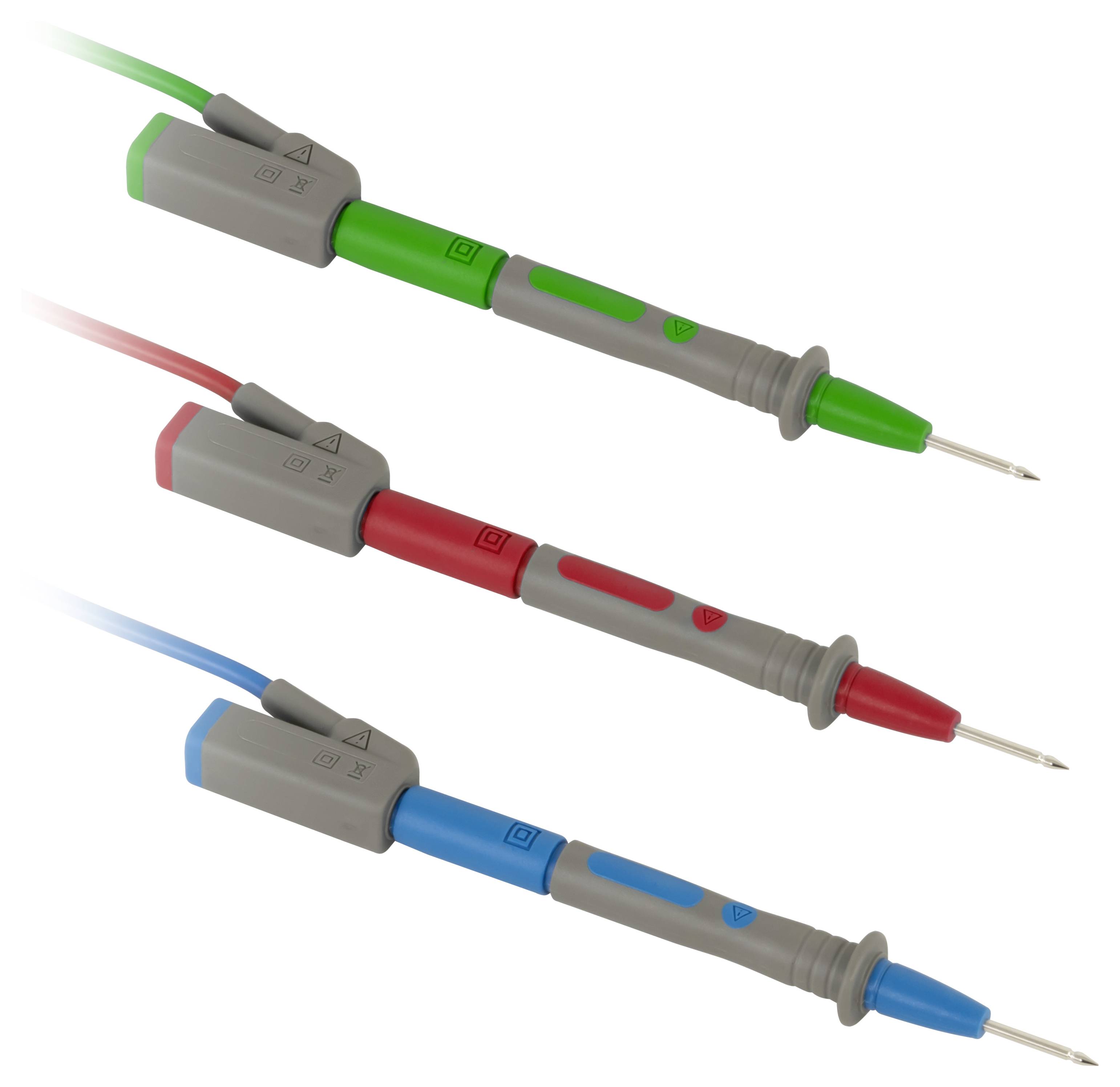

- 3 x testni nasveti

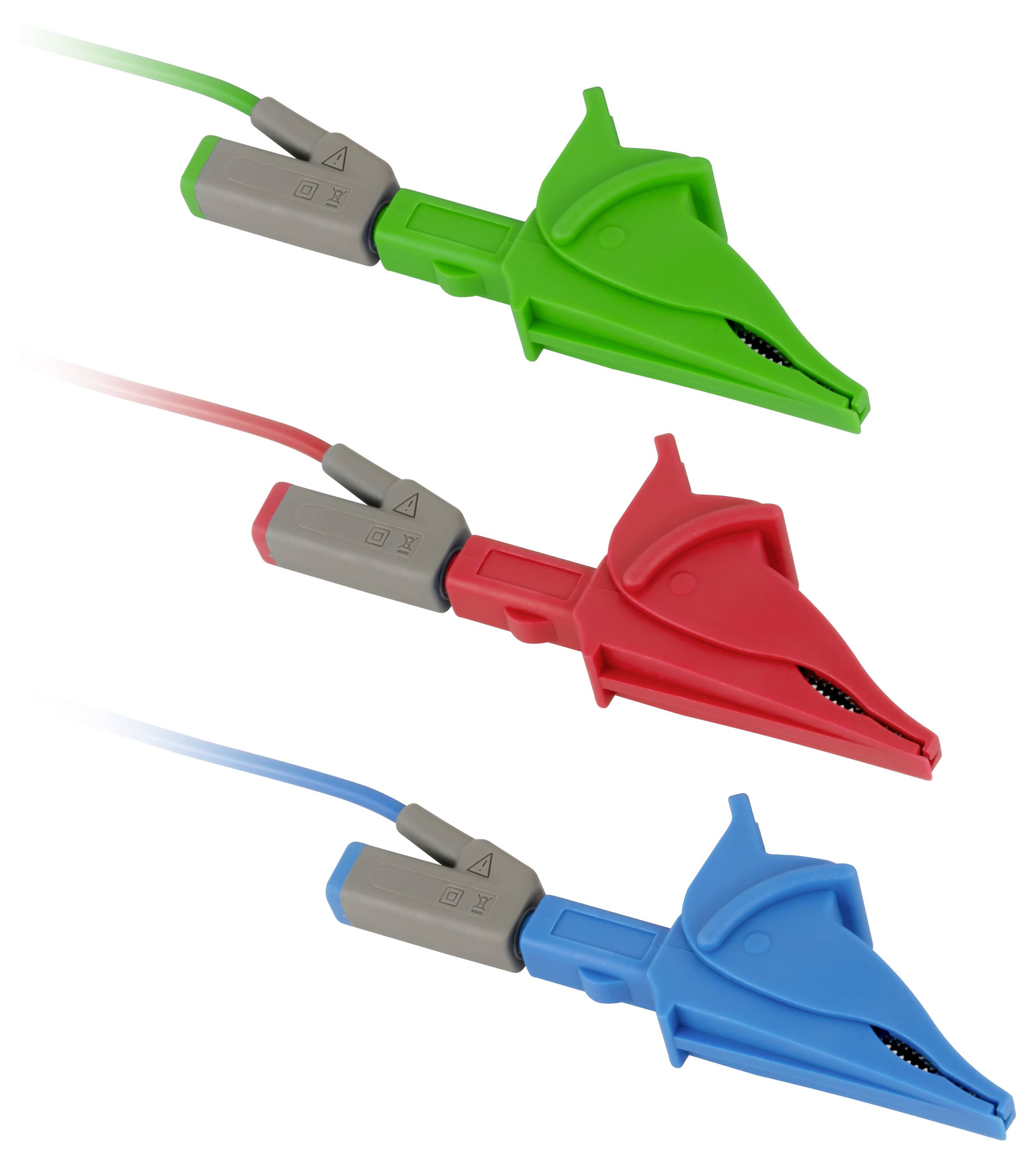

- 3 x Aligator sponke
- 1 x trak za nošenje
- 6 x 1,5V AA baterije
- 1 x potrdilo o tovarniški kalibraciji
- 1 x uporabniški priročnik
