PCE Instruments ultrazvočni senzor PCE-TDS 200 L Obratovalna napetost (območje): 5 V Merilno območje: 0 - 32 m/s 1 kos

Ultrazvočni merilnik pretoka ima merilno območje ±32 m/s. Z natančnostjo ±1,5 % od DDV s premerom cevi DN ≥50, ±3,5 % od DDV s premerom cevi DN< 50 in obnovljivostjo ±0,5 % DDV ultrazvočni merilnik pretoka je posebej natančna merilna naprava. Za namestitev senzorjev na ultrazvočni merilnik pretoka je na voljo pripomoček za namestitev. Kakovost signala ultrazvočnega merilnika pretoka je grafično prikazana v pomoči za namestitev. Poleg tega je grafično prikazano, ali so senzorji ultrazvočnega merilnika pretoka nameščeni na pravilni medsebojni razdalji. Za izvedbo meritve pretoka z ultrazvočnim merilnikom pretoka se po vnosu specifikacij cevi in medija prikažejo hitrost pretoka, prostorninski pretok in prostornina. Pri prikazu izmerjenih vrednosti je za ultrazvočni merilnik pretoka na voljo širok izbor enot. Na primer: m³, l, gal, igl, mgl, cf, bal, ib in ob.

Med meritvijo je možno beleženje izmerjenih vrednosti s funkcijo zapisovalnika podatkov na ultrazvočnem merilniku pretoka. Za ultrazvočni merilnik pretoka je mogoče nastaviti pogoje za zagon in zaustavitev ter interval shranjevanja od 1 sekunde do 12 ur. V primeru ultrazvočnega merilnika pretoka spominska točka vsebuje vse izmerjene spremenljivke enkrat. Izmerjene vrednosti se shranijo na 32 GB vgrajenega pomnilnika ultrazvočnega merilnika pretoka. Na ultrazvočnem merilniku pretoka je mogoče shraniti 10 milijonov merilnih točk.

Z dodatno programsko opremo lahko zabeležene izmerjene vrednosti odčitate z ultrazvočnim merilnikom pretoka. Za analizo so lahko izmerjene vrednosti iz ultrazvočnega merilnika pretoka prikazane v obliki tabele ali grafične oblike. Za nadaljnjo obdelavo izmerjenih vrednosti iz ultrazvočnega merilnika pretoka jih je možno izvoziti v .csv format datoteke. Druga možnost je, da s programsko opremo ustvarite poročilo PDF. Za poenostavljeno delovanje lahko ultrazvočni merilnik pretoka nastavite s programsko opremo. S programsko opremo je možen tudi ogled izmerjenih vrednosti v živo iz ultrazvočnega merilnika pretoka.

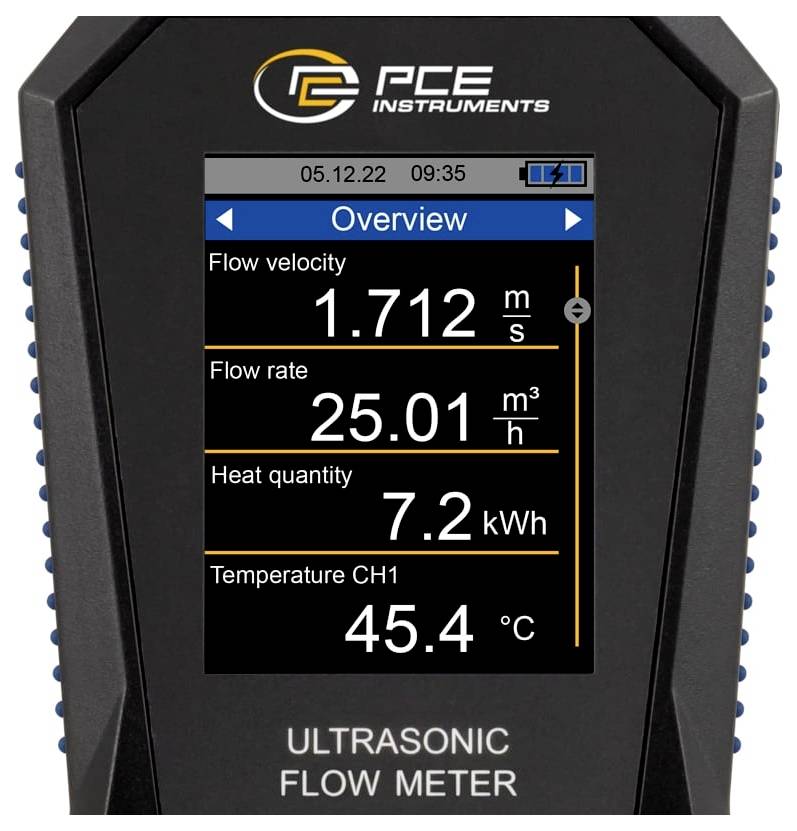

Za določanje količine toplote z ultrazvočnim merilnikom pretoka sta potrebna dva dodatna termočlena. Na voljo so s PCE-TDS 200+. Dva termočlena iz ultrazvočnega merilnika pretoka sta povezana s pretokom in povratkom cevnega sistema. Na podlagi temperaturne razlike in izmerjenega pretoka lahko ultrazvočni merilnik pretoka določi količino toplote. Po potrebi lahko ultrazvočni merilnik pretoka med merjenjem hkrati izračuna in prikaže stroške na toplotno enoto. Tako se ultrazvočni merilnik pretoka uporablja na primer pri preverjanju ogrevalnih sistemov.

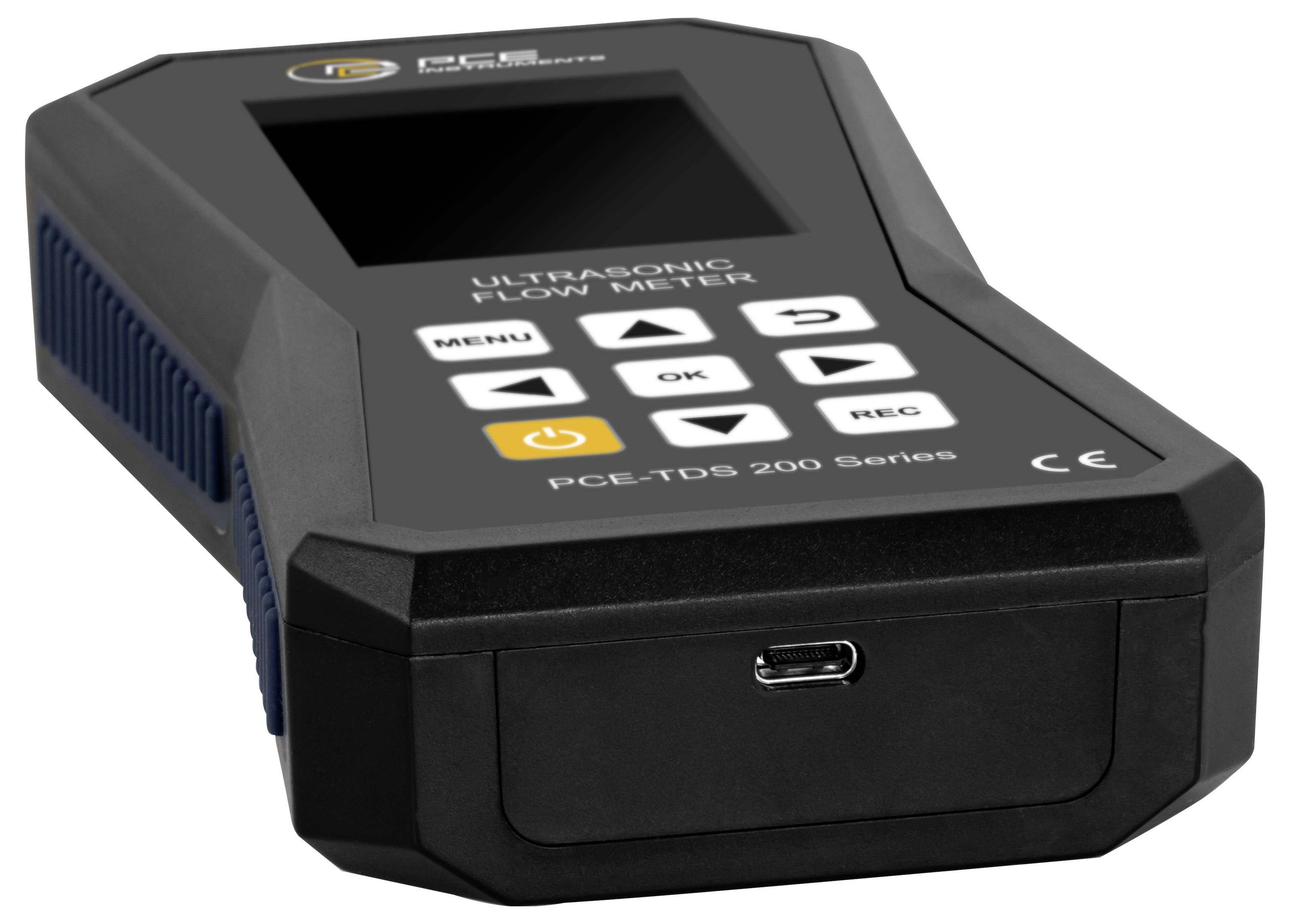

LC barvni zaslon ultrazvočnega merilnika pretoka ima velikost 2,8" in je zato enostaven za branje. Opcijsko je lahko ultrazvočni merilnik pretoka opremljen s kalibracijskim certifikatom ISO ali DAkkS.

SENZOR PCE-TDS 200L

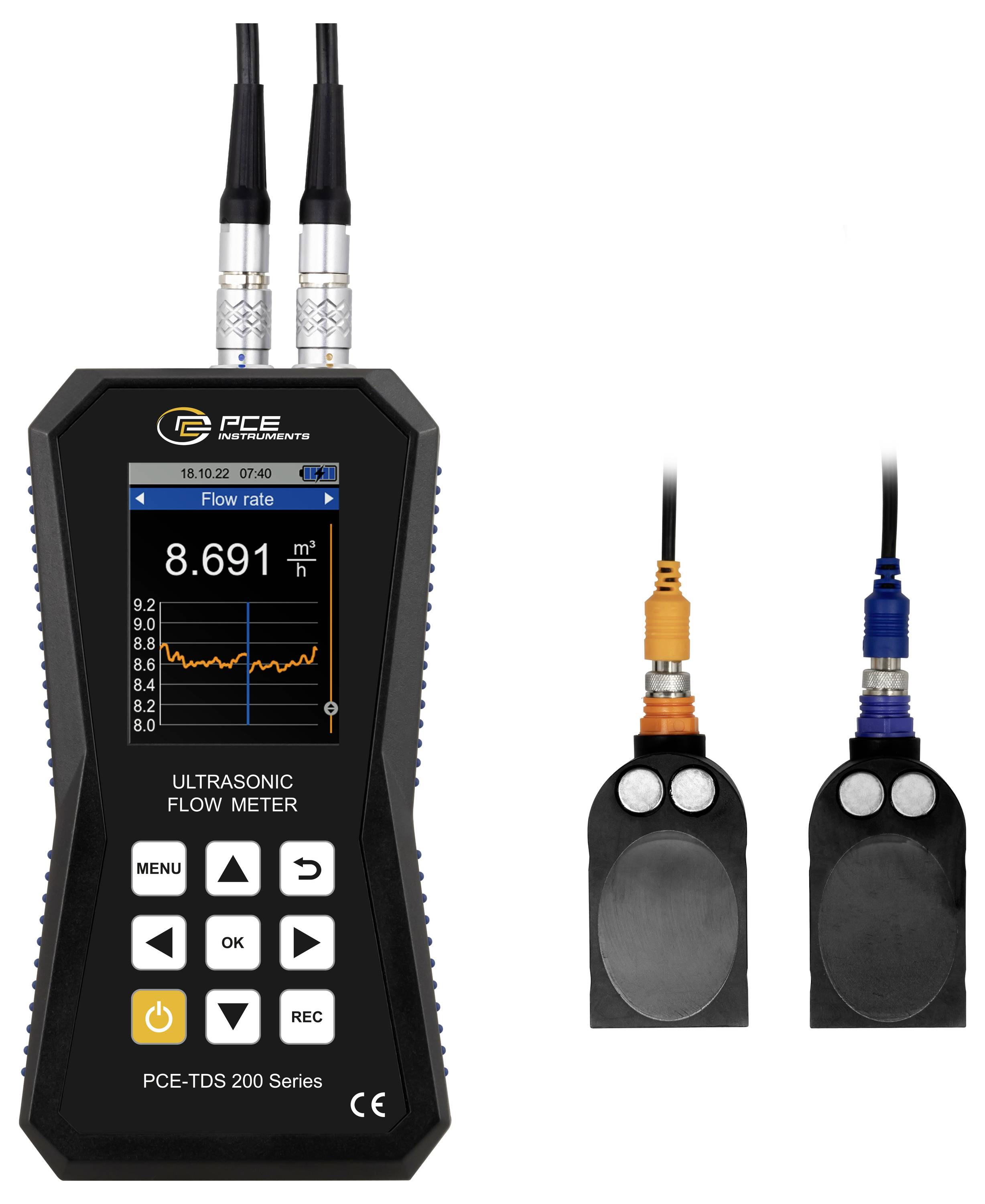

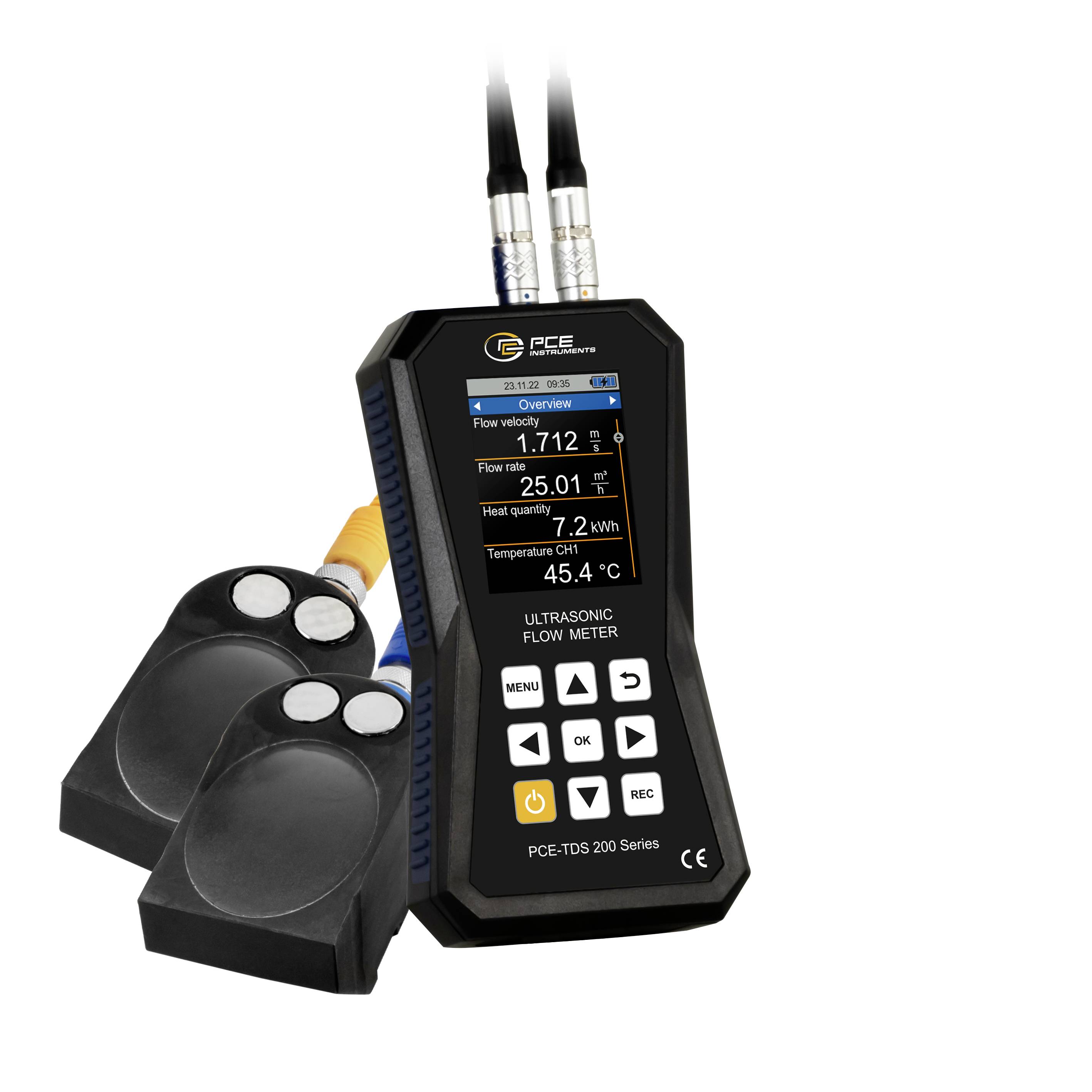

Velik senzorski par za premer cevi DN 300 ... 6000 mm Ta par senzorjev je zato primeren za posebno velike cevi. Senzorje je mogoče pritrditi na ultrazvočni merilnik pretoka s snemljivimi kabelskimi vezicami. Zahvaljujoč vgrajenim magnetom je mogoče senzorje pritrditi na cevi z železno kovino. Senzorji so dimenzij 91 x 52 x 44 mm.

Besedilo je strojno prevedeno.
