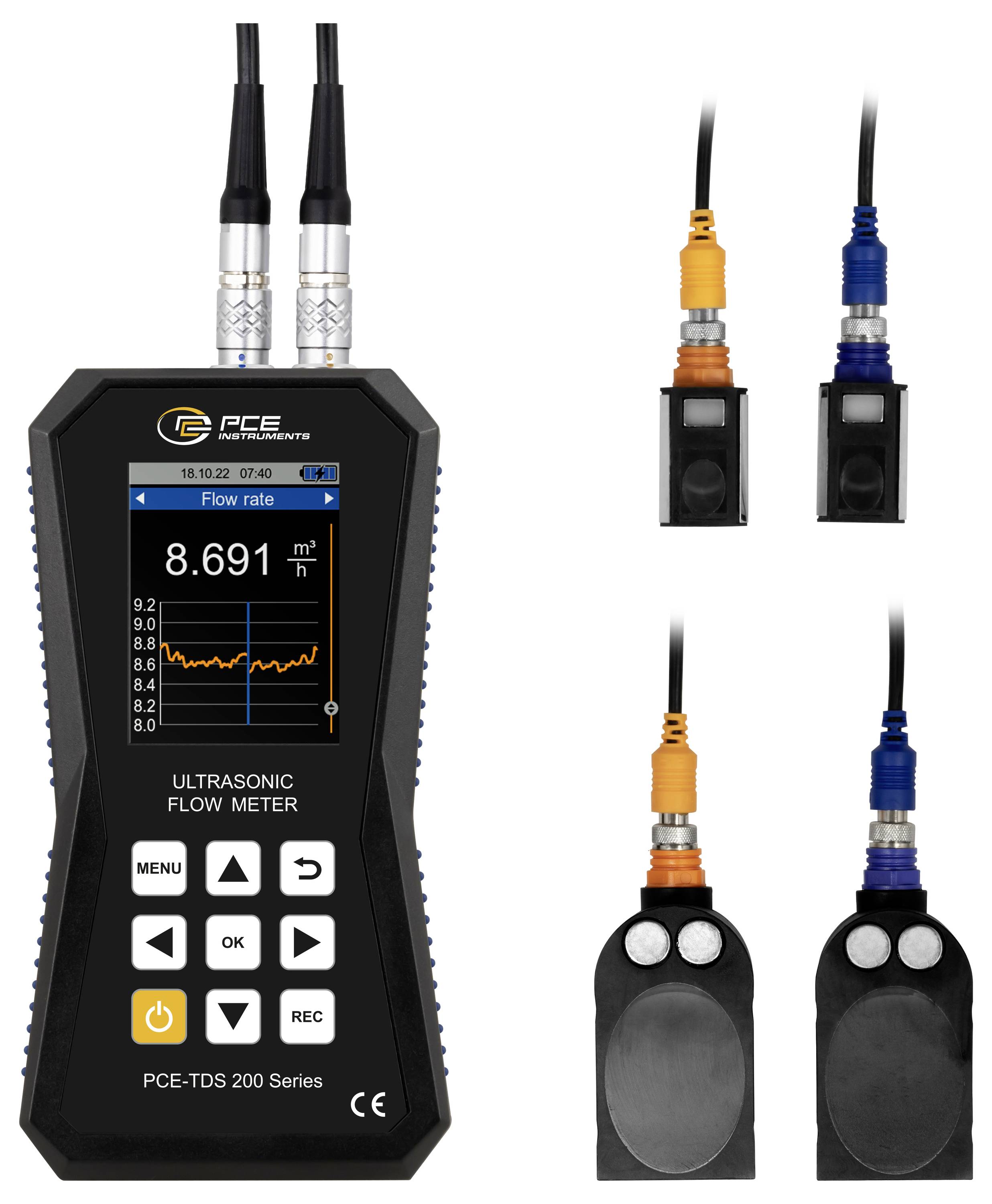

PCE Instruments ultrazvočni senzor PCE-TDS 200 SL-ICA Obratovalna napetost (območje): 5 V Merilno območje: 0 - 32 m/s 1

Ultrazvočni merilnik pretoka ima merilno območje ±32 m/s. Z natančnostjo ±1,5 % odčitka za premer cevi DN ≥50, ±3,5 % odčitka za premer cevi DN< Z ponovljivostjo ±0,5 % odčitka je ultrazvočni merilnik pretoka še posebej natančen merilni instrument. Za namestitev senzorjev na ultrazvočni merilnik pretoka je na voljo pripomoček za namestitev. Navodila za namestitev grafično prikazujejo kakovost signala ultrazvočnega merilnika pretoka. Poleg tega grafični prikaz prikazuje, ali so senzorji ultrazvočnega merilnika pretoka nameščeni na pravilni medsebojni razdalji. Za merjenje pretoka z ultrazvočnim merilnikom pretoka se po vnosu specifikacij cevi in medija prikažejo pretok, prostorninski pretok in prostornina. Ultrazvočni merilnik pretoka ponuja široko paleto enot za prikaz izmerjenih vrednosti. Na primer: m³, l, gal, igl, mgl, cf, bal, ib in ob.

Med meritvijo je mogoče izmerjene vrednosti beležiti s funkcijo beleženja podatkov ultrazvočnega merilnika pretoka. Ultrazvočni merilnik pretoka vam omogoča nastavitev pogojev zagona in zaustavitve ter intervala shranjevanja od 1 sekunde do 12 ur. V ultrazvočnem merilniku pretoka vsaka shranjevalna točka vsebuje vse izmerjene spremenljivke samo enkrat. Izmerjene vrednosti so shranjene v 32 GB vgrajenem pomnilniku ultrazvočnega merilnika pretoka. Ultrazvočni merilnik pretoka lahko shrani do 10 milijonov merilnih točk.

Izbirna programska oprema omogoča odčitavanje zabeleženih meritev iz ultrazvočnega merilnika pretoka. Za analizo je mogoče izmerjene vrednosti ultrazvočnega merilnika pretoka prikazati v tabelarni in grafični obliki. Za nadaljnjo obdelavo izmerjenih vrednosti iz ultrazvočnega merilnika pretoka jih je mogoče izvoziti v datoteko .csv. Lahko pa s programsko opremo ustvarite tudi poročilo v obliki PDF. Za poenostavljeno upravljanje je mogoče ultrazvočni merilnik pretoka konfigurirati prek programske opreme. Programska oprema omogoča tudi ogled izmerjenih vrednosti iz ultrazvočnega merilnika pretoka v živo.

Za določitev količine toplote z ultrazvočnim merilnikom pretoka sta potrebna dva dodatna termočlena. Te so na voljo pri PCE-TDS 200+. Dva termočlena ultrazvočnega merilnika pretoka sta priključena na dovodni in povratni vod cevovodnega sistema. Na podlagi temperaturne razlike in izmerjenega pretoka lahko ultrazvočni merilnik pretoka določi količino toplote. Po potrebi lahko ultrazvočni merilnik pretoka med meritvijo hkrati izračuna in prikaže stroške na enoto toplote. Tako se ultrazvočni merilnik pretoka uporablja na primer pri pregledu ogrevalnih sistemov.

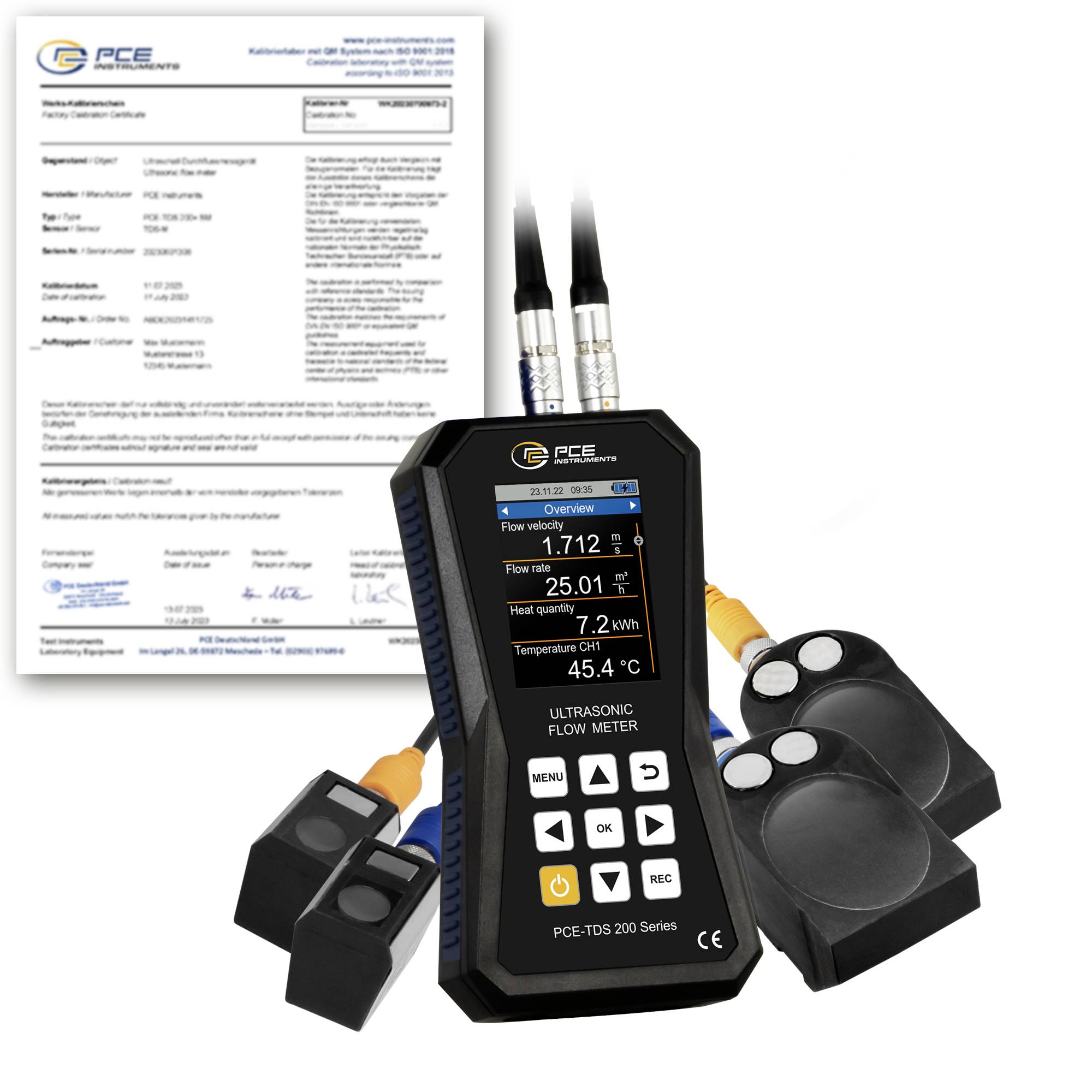

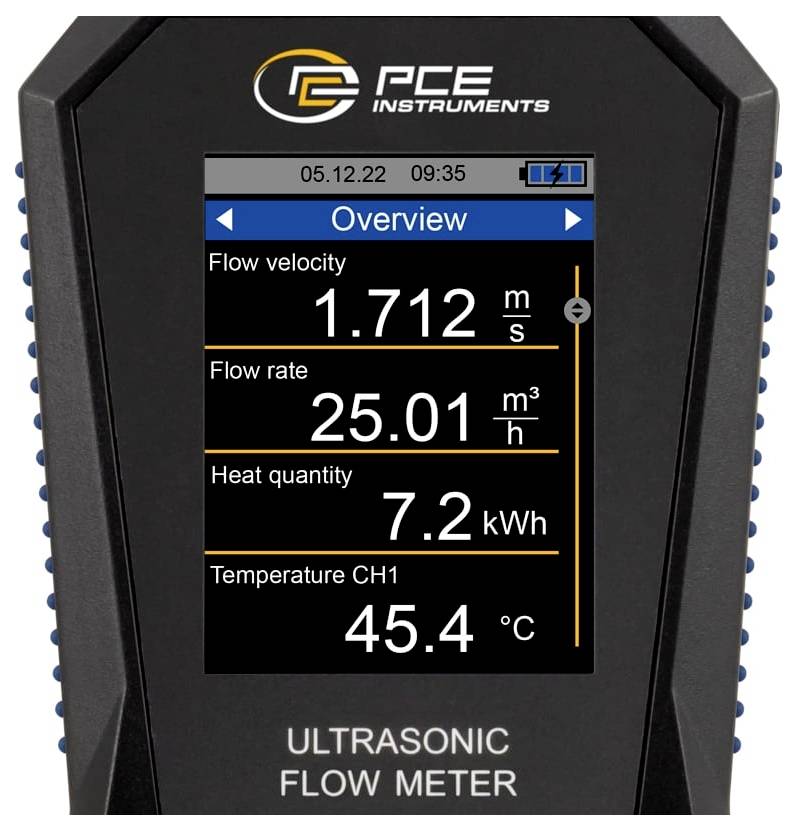

Barvni LCD-zaslon ultrazvočnega merilnika pretoka ima velikost 2,8" in je zato enostaven za branje. Ultrazvočni merilnik pretoka je lahko opcijsko opremljen s kalibracijskim certifikatom ISO ali DAkkS.

SENZOR PCE-TDS 200 S
Majhen par senzorjev za premere cevi DN 15 … 100 / 20 … 108 mm. Primerno za posebej majhne cevi. Senzorji imajo še posebej majhne dimenzije 45 x 30 x 30 mm in temperaturno odpornost od -30 do 160 °C. Zahvaljujoč magnetom na spodnji strani je mogoče senzorje namestiti na železne kovine. Poleg tega je mogoče senzorje za ultrazvočni merilnik pretoka priključiti na cev z odstranljivimi kabelskimi vezicami.

SENZOR PCE-TDS 200 L
Velik par senzorjev za premere cevi DN 300 ... 6000. Ta par senzorjev je zato primeren za posebej velike cevi. Senzorje za ultrazvočni merilnik pretoka je mogoče pritrditi z odstranljivimi kabelskimi vezicami. Zahvaljujoč vgrajenim magnetom je mogoče senzorje pritrditi na cevi iz železnih kovin. Senzorji imajo dimenzije 91 x 52 x 44 mm.
