PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog vhodno-izhodni modul
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
vhodno-izhodni modul
Vrsta
PCAN-MicroMod FD Analog
Proizv. št. delov
IPEH-003087
Podatkovni list izdelka (PDF)
1 kos - zaloga Nemčija
Število
Skupaj (589,00 € / Kos)
589,00 €
z DDV
Na voljo samo 1 kos - zaloga Nemčija
Poudarki in podrobnosti

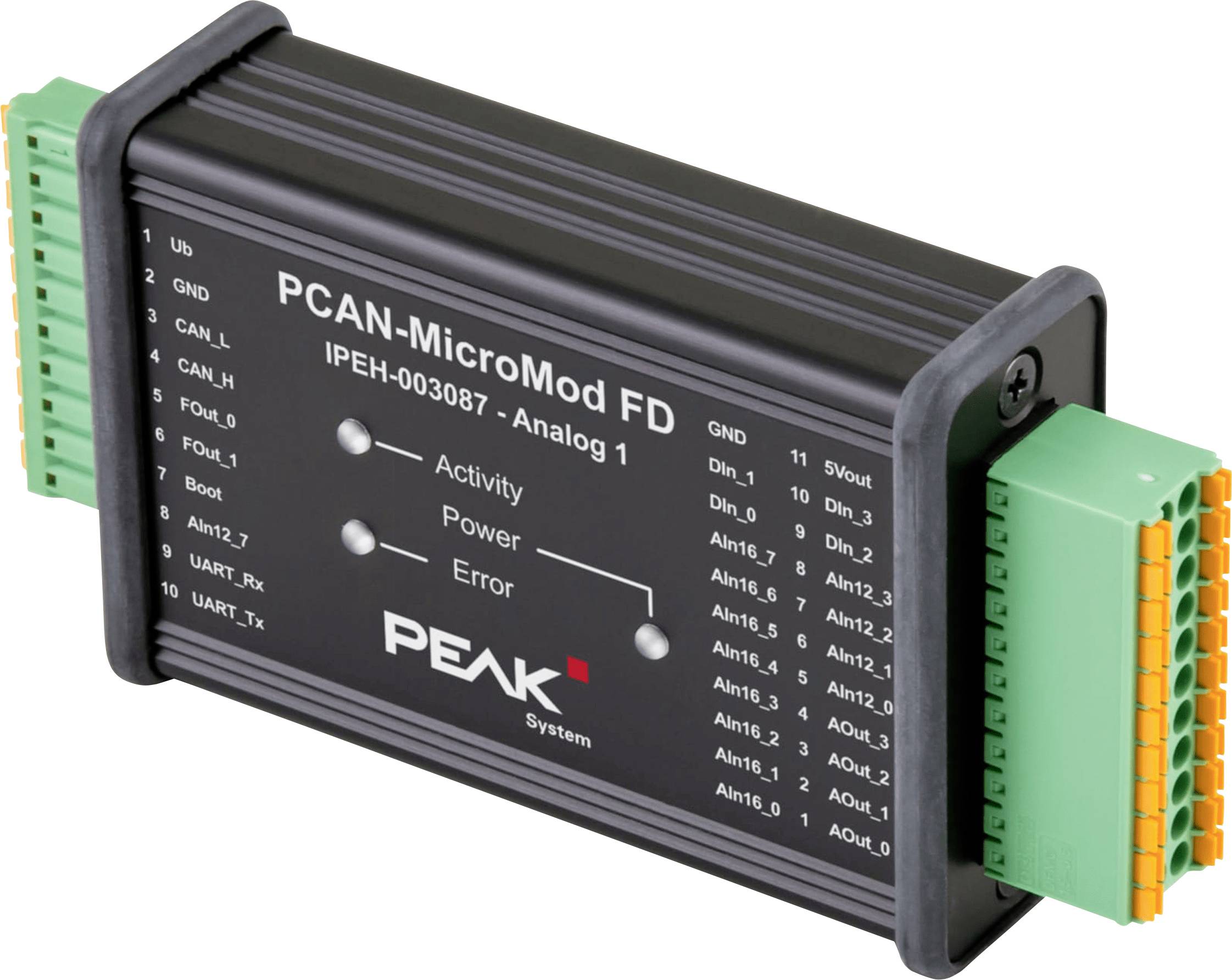

PEAK-System Technik PCAN-MicroMod FD Analog vhodno-izhodni modul
- Konfigurabilni V/I modul s poudarkom na analognih vhodih in izhodih za omrežja CAN in CAN FD.
- Kompaktna vezna plošča s pritrjenim PCAN-MicroMod FD v aluminijastem ohišju in vzmetnimi priključki za CAN, V/I in napajanje
- Enostavna konfiguracija s priloženo programsko opremo za Windows PCAN-MicroMod FD Configuration
Tehnične specifikacije
- Bitne hitrosti CAN/CAN FD: od 20 kbit/s do 10 Mbit/s (ISO 11898-2)
- 2 frekvenčna izhoda z nastavljivim frekvenčnim območjem od 0 do 20 kHz
- Analogni vhodi: 8x 16-bitna ločljivost, 4x 12-bitna ločljivost, 1x nadzor napetosti (0 do 30 V, 12-bitni)
- Analogni izhodi: 4x 12-bitna ločljivost, nastavljivo napetostno območje od 0 do 5 V ali od 0 do 10 V
- 4 digitalni vhodi, vsak kanal konfiguriran z možnostjo pull-up ali pull-down.
- Vrsta izdelka
vhodno-izhodni modul
- Vrsta
PCAN-MicroMod FD Analog
- Proizv. št. delov
IPEH-003087
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog vhodno-izhodni modul
Navodila za uporabo in varnost
Navodila za uporabo in varnost 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog vhodno-izhodni modul
Opis
PCAN-MicroMod FD Analog je osnovna plošča, pripravljena za uporabo, z vtičnim modulom PCAN-MicroMod FD, ki zagotavlja periferne naprave za specifične zahteve. Vzmetni konektorji se uporabljajo za priključitev CAN, I/O in napajanja. Osnovna plošča PCAN-MicroMod FD Analog se osredotoča na analogne vhode in izhode, ki so opremljeni z ustreznim zaščitnim vezjem.
PCAN-MicroMod FD se konfigurira s priloženo programsko opremo za Windows. Poleg preprostega preslikavanja V/I na CAN ID-je so na voljo tudi funkcijski bloki za obdelavo podatkov. Konfiguracija, ustvarjena v računalniku, se prek vodila CAN prenese v PCAN-MicroMod FD, ki nato deluje kot neodvisno vozlišče CAN. Več modulov je mogoče neodvisno konfigurirati na vodilu CAN.
Besedilo je strojno prevedeno.
PCAN-MicroMod FD se konfigurira s priloženo programsko opremo za Windows. Poleg preprostega preslikavanja V/I na CAN ID-je so na voljo tudi funkcijski bloki za obdelavo podatkov. Konfiguracija, ustvarjena v računalniku, se prek vodila CAN prenese v PCAN-MicroMod FD, ki nato deluje kot neodvisno vozlišče CAN. Več modulov je mogoče neodvisno konfigurirati na vodilu CAN.
Besedilo je strojno prevedeno.
Obseg dostave
- Programska oprema za konfiguracijo PCAN-MicroMod FD za Windows
- Razvojni paket za Windows z vgrajenim GCC ARM, programom Flash in primeri programiranja
