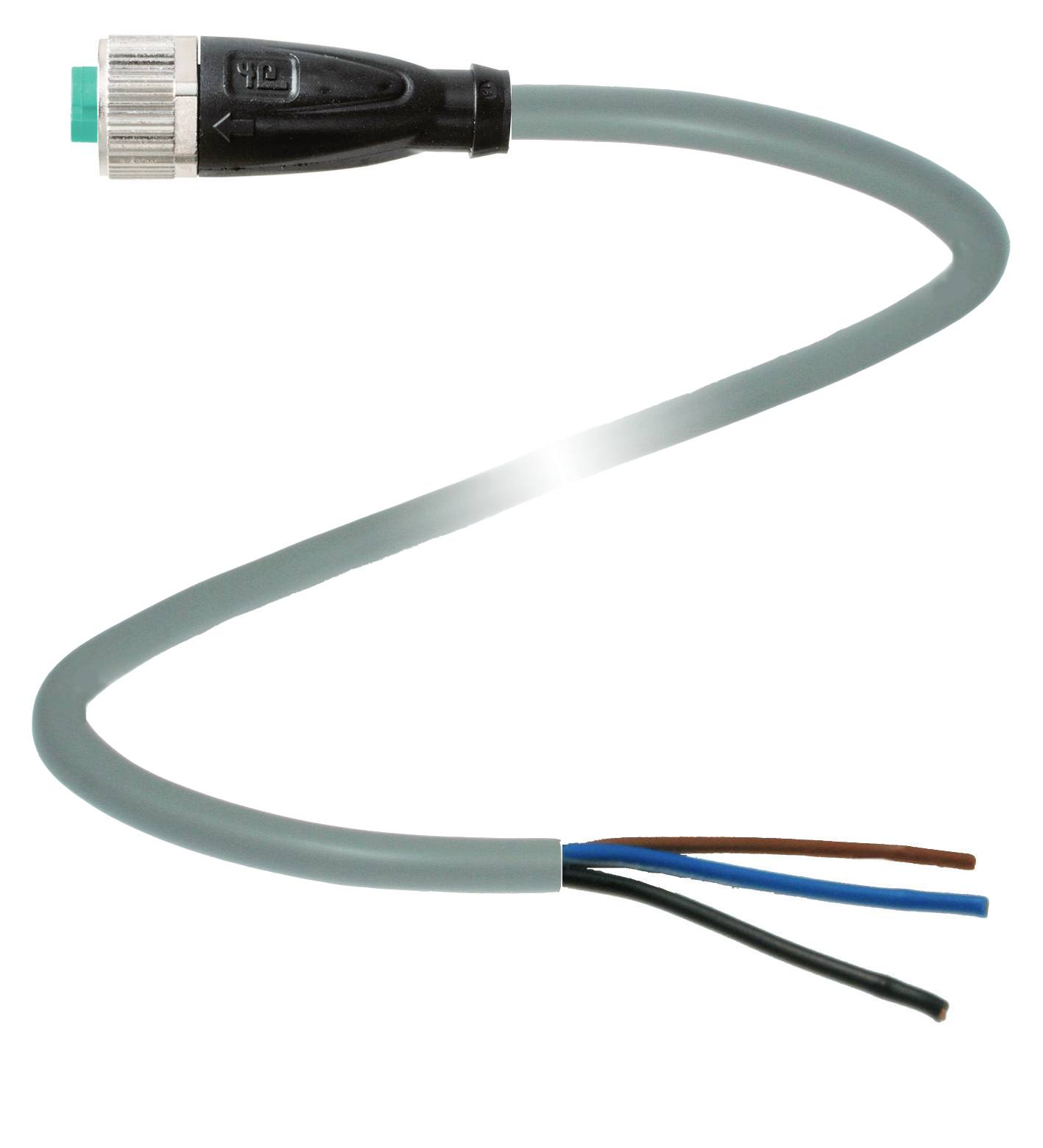

Slika je simbolična
Pepperl+Fuchs 224918 konektor za senzor/aktuator, konfekcioniran M12 x 1 35 m Število polov: 3 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
kabel, odprt
Število polov
3
Dolžina kabla
35 m
Podatkovni list izdelka (PDF)
Število
Skupaj (73,99 € / Kos)
73,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V11-G-35M-PUR
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, ravna
- Priključna stran B
kabel, odprt
- Število polov
3
- Dolžina kabla
35 m
- Material plašča
PUR
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
IP68
IP69
- Značilnosti
podpira vlečno verigo
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
224918
- Vsebina
1 kos
- Premer
4.8 mm
- Premer kabla do
4.8 mm
- Območje premera kabla
4.8 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2631419 Pepperl+Fuchs 224918 konektor za senzor/aktuator, konfekcioniran M12 x 1 35 m Število polov: 3 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2631419 Pepperl+Fuchs 224918 konektor za senzor/aktuator, konfekcioniran M12 x 1 35 m Število polov: 3 1 kos
Opis
Kabelska vtičnica, M12, 3-polna, PUR kabel, dolžina: 35 m, žile: 3 x 0,34 mm2
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Brez halogenov: IEC 60754-1
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -25 ... 80 °C (-13 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Stopnja zaščite: IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,8 mm
- upogibni polmer:> 10 x premer kabla, premični |> 8 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 10 N / 50 mm
- Barva plašča: siva (podobno RAL 7001)
- Število jeder: 3
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 3: modra | Žica 4: črna
- Struktura jedra: 19 x 0,15 mm Ø
- Dolžina: 35 m
- Okrajšava kabla: Li 9Y 11YM 3 x 0,34
- Primernost vlečne verige
- Cikli vlečne verige: največ 50 / dan
- Hitrost vožnje: največ 0,3 m/s
- Material
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Tesnilo: FKM
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Kemična odpornost: dobra
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
