Pepperl+Fuchs 233477 konektor za senzor/aktuator, konfekcioniran M12 x 1 1.2 m Število polov: 4, 4 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
M12-vtič, raven
Število polov
4
4
Dolžina kabla
1.2 m
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
43,99 €
3
3% = 1,43 €
42,56 €
5
5% = 2,00 €
41,99 €
10
5% = 2,38 €
41,61 €
25
6% = 2,81 €
41,18 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (43,99 € / Kos)
43,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-W-OR1,2M-POC-V1-G
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
M12-vtič, raven
- Število polov
4
4
- Dolžina kabla
1.2 m
- Material plašča
POC
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
M12 vtičnica
M12 vtikač
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
- Min. prečni prerez
0.34 mm²
IP68
IP69
- Značilnosti
brez halogena
odporen na varjenje
odporen na olje
negorljiv
odporen na hidrolizo
TPE
podpira vlečno verigo
- Min. temperatura
-40 °C
- Maks. temperatura
150 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
233477
- Vsebina
1 kos
- Premer
4.8 mm
- Premer kabla do
4.8 mm
- Območje premera kabla
4.8 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630317 Pepperl+Fuchs 233477 konektor za senzor/aktuator, konfekcioniran M12 x 1 1.2 m Število polov: 4, 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630317 Pepperl+Fuchs 233477 konektor za senzor/aktuator, konfekcioniran M12 x 1 1.2 m Število polov: 4, 4 1 kos
Opis

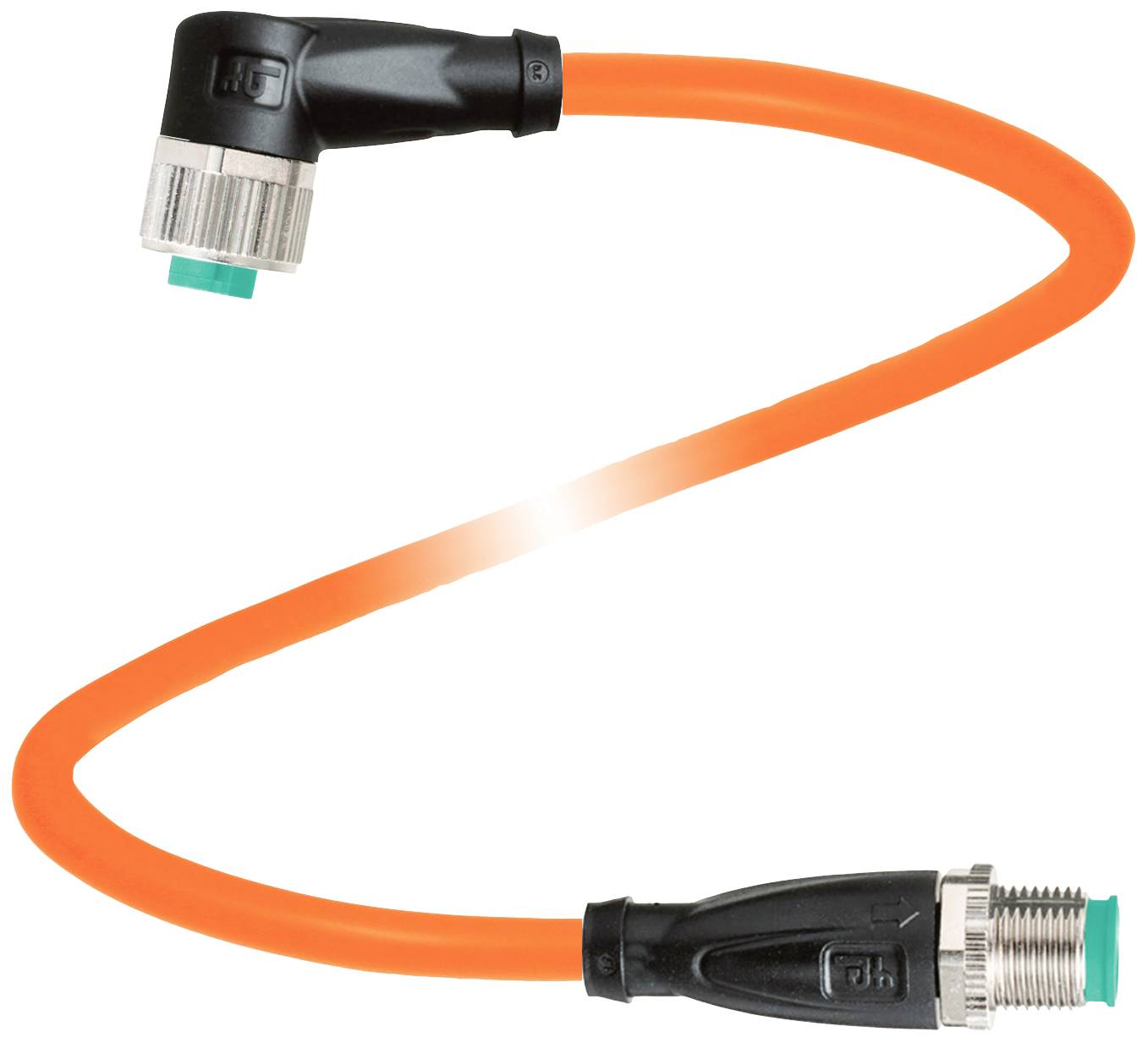

Priključni kabel M12 vtičnica na vtič M12 A-kodiran, 4-polni, TPE kabel, odporen na varilne kroglice, oranžen, dolžina: 1,2 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Vnetljivost: IEC 60332-1-2, ISO 14572, ISO 6722
- Brez halogenov: IEC 60754-2
- Odpornost proti hidrolizi: ISO 6722
- Odpornost na olje: ISO 14572
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 120 °C (-40 ... 248 °F) 20000 h | -40 ... 150 °C (-40 ... 302 °F) 3000 ur
- Kabel, premični: -15 ... 120 °C (5 ... 248 °F) 20000 h | -15 ... 150 °C (5 ... 302 °F) 3000 ur
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Stopnja zaščite: IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,8 mm
- upogibni polmer:> 10 x premer kabla, premični |> 10 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 50 N / 300 mm
- Barva plašča: oranžna (podobna RAL 2003)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 19 x 0,16 mm Ø
- Dolžina: 1,2 m
- Okrajšava kabla: Li 7Y 41X 4 x 0,34
- Primernost vlečne verige
- Torzijski cikli: najmanj 300000
- Torzijska napetost: ± 360°/ 30 cm
- Material
- LABS svoboda: da
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Tesnilo: FKM
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Plašč: POC
- Izolacija žil: ETFE
- Odpornost na brizganje znoja: da
- Odpornost na brizganje zvara: da
- Odpornost na olje: da
- Odpornost na hidrolizo: da
- Vnetljivost: zaviralec gorenja
- Molekularno omreženo: da
