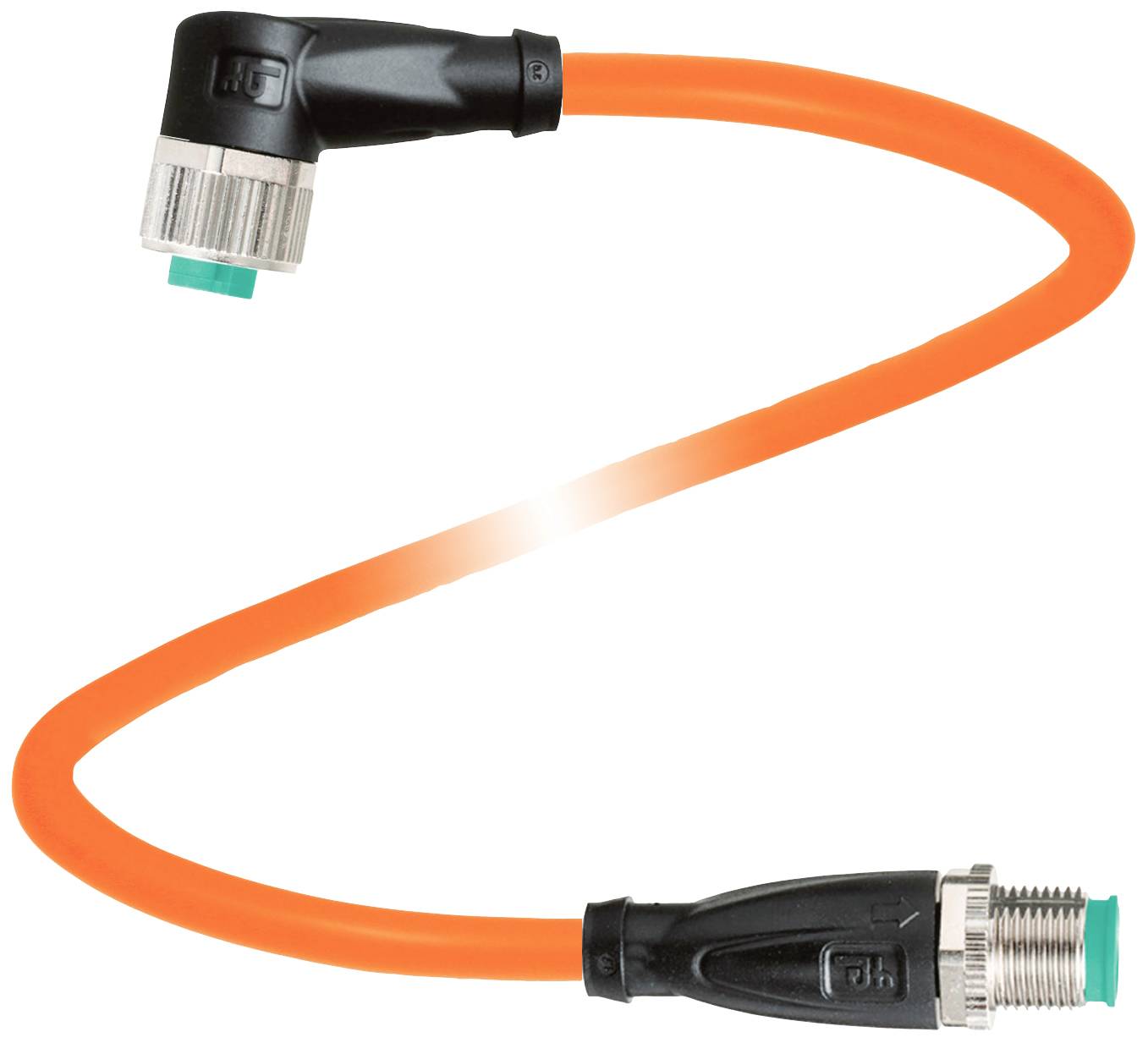

Oranžni kabel z lomljenim in ravnim vtičem.

Slika je simbolična

Vrsta izdelka

konektor za senzor/aktuator, konfekcioniran

Stranski priključek A

M12-vtičnica, kotna

Priključna stran B

M12-vtič, raven

Število polov

Dolžina kabla

3 m

Podatkovni list izdelka (PDF)

Dostava pon, 16.11.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (43,99 € / Kos)

43,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta: V1-W-OR3M-POC-V1-G

Vrsta izdelka: konektor za senzor/aktuator, konfekcioniran

Stranski priključek A: M12-vtičnica, kotna

Priključna stran B: M12-vtič, raven

Število polov: 4
4

Dolžina kabla: 3 m

Material plašča: POC

Nazivna napetost: 250 V DC/AC

Nazivni tok: 4 A

Nazivni tok - zaokrožen: 4 A

Premer priključka (maks.): 0.34 mm²

Zunanji premer: 4.8 mm

Prečni prerez kabla (senzor/aktuatorsko ožičenje): 0.34 mm²

Priključek: vtičnica

Vrsta navoja: M12 x 1

Vrsta navoja priključnega kabla in montaža: M12 x 1

Kodiranje: A

Material kontakta: Au

Kontaktna površina: Au

maks. prerez: 0.34 mm²

: IP68
IP69

Značilnosti: TPE

Min. temperatura: -40 °C

Maks. temperatura: 150 °C

Vrsta pritrditve: navojno

Proizv. št. delov: 233481

Vsebina: 1 kos

Premer: 4.8 mm

Premer kabla do: 4.8 mm

Območje premera kabla: 4.8 mm (max)

Funkcija brezžičnega polnjenja: ne

Premer kabla (podrobnosti): 0,34 mm²

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2630321 Pepperl+Fuchs 233481 konektor za senzor/aktuator, konfekcioniran M12 x 1 3 m Število polov: 4, 4 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2630321 Pepperl+Fuchs 233481 konektor za senzor/aktuator, konfekcioniran M12 x 1 3 m Število polov: 4, 4 1 kos

Opis

Priključni kabel M12 vtičnica na vtič M12 A-kodiran, 4-polni, TPE kabel, odporen na varilne kroglice, oranžen, dolžina: 3 m

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
konektor 1
Priključek: vtičnica
Oblika: M12
Izvedba: kotna
Zaklepanje: vijačna povezava
Število polov: 4
Kodiranje: A-kodirano
priključek 2
Priključek: vtič
Oblika: M12
Izvedba: ravna
Zaklepanje: vijačna povezava
Število polov: 4
Kodiranje: A-kodirano
električni podatki
Delovna napetost: največ 250 V AC/DC
Delovni tok: Max 4A
skladnost
Stopnja zaščite: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Vnetljivost: IEC 60332-1-2, ISO 14572, ISO 6722
Brez halogenov: IEC 60754-2
Odpornost proti hidrolizi: ISO 6722
Odpornost na olje: ISO 14572
Okoljske razmere
sobna temperatura
Konektor: -40 ... 90 °C (-40 ... 194°F)
Kabel, pritrjen: -40 ... 120 °C (-40 ... 248 °F) 20000 h | -40 ... 150 °C (-40 ... 302 °F) 3000 ur
Kabel, premični: -15 ... 120 °C (5 ... 248 °F) 20000 h | -15 ... 150 °C (5 ... 302 °F) 3000 ur
Stopnja onesnaženosti: 3
mehanski podatki
Konektor
Zatezni moment: 0,6 Nm
Zaščita pred vibracijami: na voljo
Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 14 mm
Paritveni cikli: min 100
Stopnja zaščite: IP68 / IP69
Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
Premer plašča: 4,8 mm
upogibni polmer:> 10 x premer kabla, premični |> 10 x premer kabla, trajno nameščen
Tesno prileganje jakne: največ 50 N / 300 mm
Barva plašča: oranžna (podobna RAL 2003)
Število jeder: 4
Prerez žice: 0,34 mm 2
Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
Struktura jedra: 19 x 0,16 mm Ø
Dolžina: 3 m
Okrajšava kabla: Li 7Y 41X 4 x 0,34
Primernost vlečne verige
Torzijski cikli: najmanj 300000
Torzijska napetost: ± 360°/ 30 cm
Material
LABS svoboda: da
Brez halogenov: da
Konektor
Vijačni priključek: cinkova tlačna litina, ponikljano
Telo ročaja: TPU, črna
Tesnilo: FKM
Stična površina: Au
Vnetljivost: V-2
Kabel
Plašč: POC
Izolacija žil: ETFE
Odpornost na brizganje znoja: da
Odpornost na brizganje zvara: da
Odpornost na olje: da
Odpornost na hidrolizo: da
Vnetljivost: zaviralec gorenja
Molekularno omreženo: da
