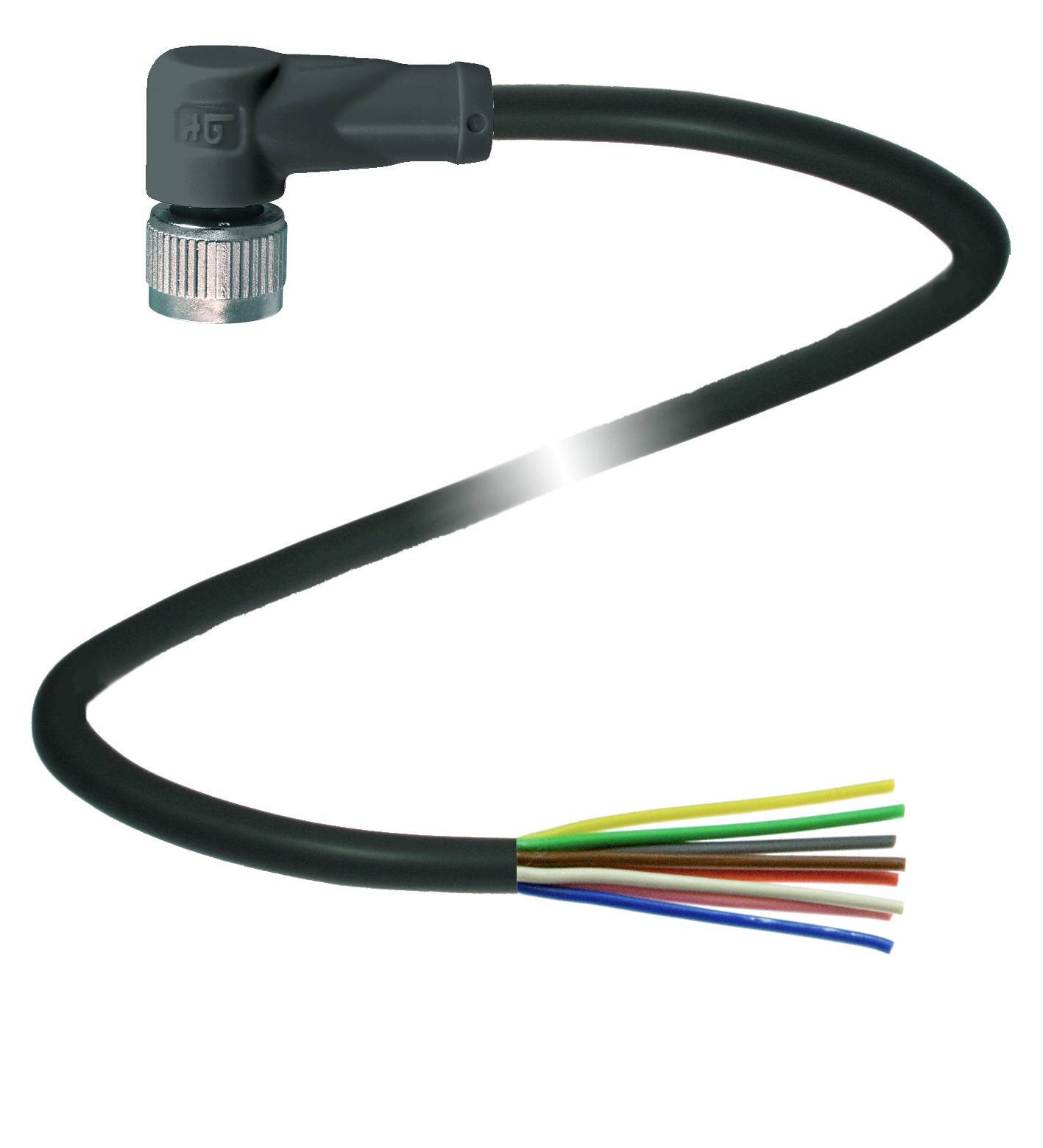

Slika je simbolična
Slika je simbolična
Pepperl+Fuchs 239999-100003 konektor za senzor/aktuator, konfekcioniran M12 x 1 0.3 m Število polov: 8 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
kabel, odprt
Število polov
8
Dolžina kabla
0.3 m
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
38,99 €
3
4% = 1,70 €
37,29 €
5
6% = 2,37 €
36,62 €
10
7% = 2,82 €
36,17 €
25
9% = 3,33 €
35,66 €
50
10% = 3,90 €
35,09 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (38,99 € / Kos)
38,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V19-W-BK0,3M-PUR-U
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
kabel, odprt
- Število polov
8
- Dolžina kabla
0.3 m
- Material plašča
PUR
- Nazivna napetost
30 V DC/AC
- Nazivni tok
2 A
- Nazivni tok - zaokrožen
2 A
- Zunanji premer
6 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.25 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Kontaktna površina
Au (zlato)
IP67
IP68
IP69
- Značilnosti
A kodiranje
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
239999-100003
- Vsebina
1 kos
- Premer
6 mm
- Premer kabla do
6 mm
- Območje premera kabla
6 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,25 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630340 Pepperl+Fuchs 239999-100003 konektor za senzor/aktuator, konfekcioniran M12 x 1 0.3 m Število polov: 8 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630340 Pepperl+Fuchs 239999-100003 konektor za senzor/aktuator, konfekcioniran M12 x 1 0.3 m Število polov: 8 1 kos
Opis
Kabelska vtičnica M12, kotna, A-kodirana, 8-polni, črni PUR kabel, UL-odobren, primeren za vlečne verige, primeren za torzijo, dolžina: 0,3 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 8
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- Številka datoteke UL: E231213
- električni podatki
- Delovna napetost: največ 30 V AC/DC
- Obratovalni tok: 2A max
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Vnetljivost: UL 1581; EN 60332-2-2
- Brez halogenov: IEC 60754-1
- Odobritve in certifikati
- Odobritev UL: AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (kabel)
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Stopnja zaščite: IP67 / IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 6 mm
- upogibni polmer:> 10 x premer kabla, premični |> 8 x premer kabla, trajno nameščen
- Tesno prileganje plašča: največ 80 N / 500 mm
- Barva plašča: črna (podobna RAL 9005)
- Število jeder: 8
- Prerez žice: 0,25 mm 2
- Barva žice: Žica 1: bela | Žica 2: rjava | žica 3: zelena | Žica 4: rumena | Žica 5: siva | Žica 6: roza | Žica 7: modra | Jedro 8: rdeča
- Struktura jedra: 14 x 0,15 mm Ø
- Dolžina: 0,3 m
- Okrajšava kabla: Li 9Y 11Y 8 x 0,25
- Material
- LABS svoboda: da
- Brez halogenov: da
- Konektor
- Narebričen vijačni spoj: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- UV odpornost: da
- Kemična odpornost: dobra
- Odpornost na olje: da
- Odpornost na hladilno mazivo: da
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
- Vnetljivost: FT2
