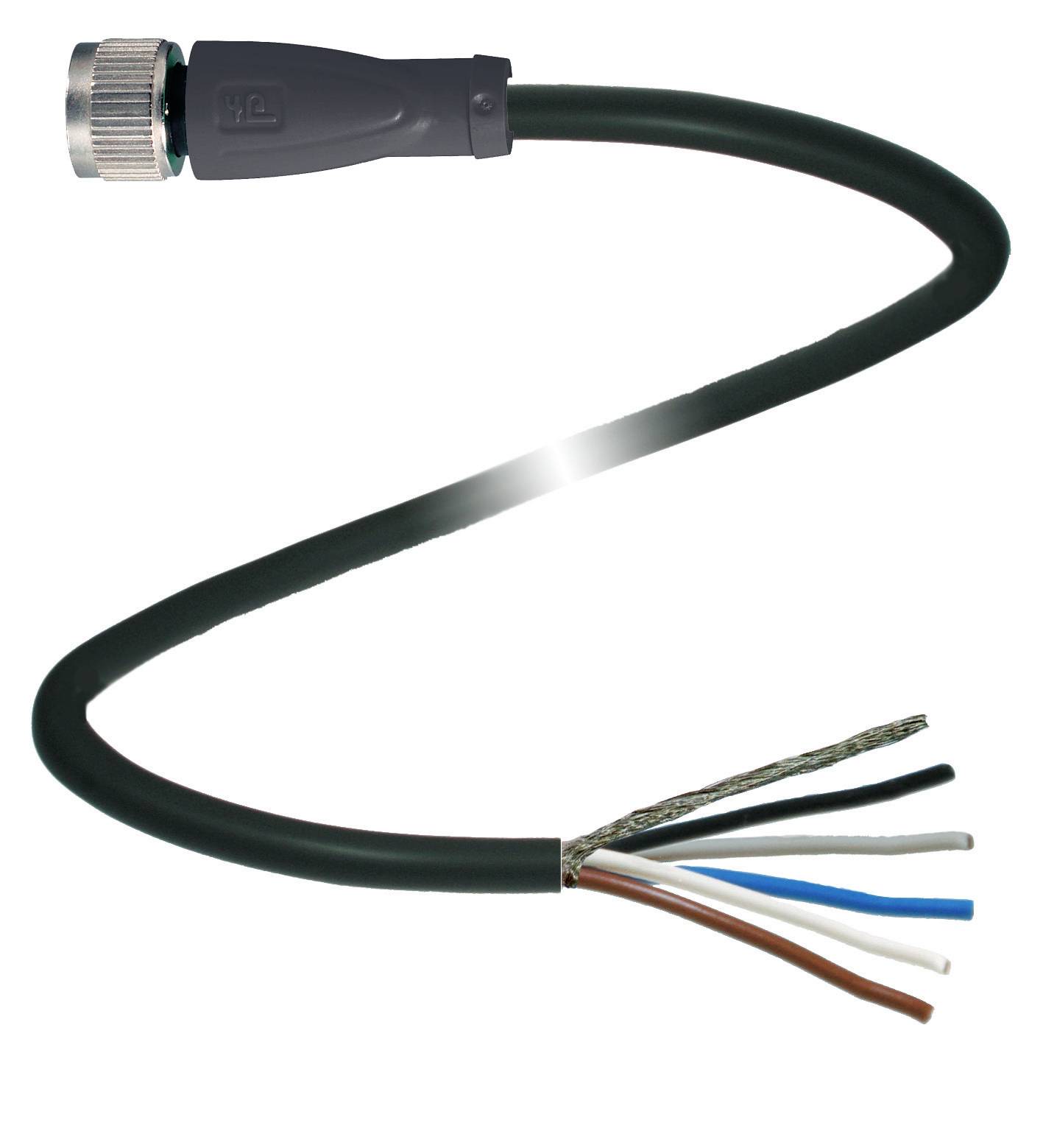

Slika je simbolična
Pepperl+Fuchs 240004-100024 konektor za senzor/aktuator, konfekcioniran M12 x 1 10 m Število polov: 5 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
kabel, odprt
Število polov
5
Dolžina kabla
10 m
Podatkovni list izdelka (PDF)
Število
Skupaj (69,99 € / Kos)
69,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V15-G-BK10M-PUR-U/ABG
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, ravna
- Priključna stran B
kabel, odprt
- Število polov
5
- Dolžina kabla
10 m
- Material plašča
PUR
- Nazivna napetost
60 V/DC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
6 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au (zlato)
- Kontaktna površina
Au (zlato)
- maks. prerez
0.34 mm²
IP67
IP68
IP69
- Značilnosti
podpira vlečno verigo
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
240004-100024
- Vsebina
1 kos
- Premer
6 mm
- Premer kabla do
6 mm
- Območje premera kabla
6 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630953 Pepperl+Fuchs 240004-100024 konektor za senzor/aktuator, konfekcioniran M12 x 1 10 m Število polov: 5 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630953 Pepperl+Fuchs 240004-100024 konektor za senzor/aktuator, konfekcioniran M12 x 1 10 m Število polov: 5 1 kos
Opis
Kabelska vtičnica M12 ravna A-kodirana, 5-polni, črni PUR kabel, oklopljen, UL-odobren, primeren za vlečne verige, dolžina: 10 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 5
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- električni podatki
- Delovna napetost: največ 48VAC / 60VDC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Vnetljivost: UL 1581; EN 60332-2-2
- Brez halogenov: DIN VDE 0472-815
- Odobritve in certifikati
- Odobritev UL: cURus AWM 20549/10493 80°C 300V FT2 (kabel)
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -25 ... 80 °C (-13 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Oklop: oklop nameščen na vijačni spoj
- Stopnja zaščite: IP67 / IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
- Premer plašča: 6 mm
- upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 60 N / 100 mm
- Barva plašča: črna (podobna RAL 9005)
- Število jeder: 5
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna | Žica 5: siva
- Struktura jedra: 42 x 0,1 mm Ø
- Ščit: Cu pletenica, konzervirana, 85% pokritost
- Dolžina: 10 m
- Okrajšava kabla: Li F 9Y C11Y 5 x 0,34
- Primernost vlečne verige
- Cikli vlečne verige: najmanj 2000000
- Hitrost vožnje: največ 3 m/s
- Razdalja potovanja: največ 5 m
- Pospešek: največ 5 m/s 2 material
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- UV odpornost: da
- Kemična odpornost: dobra
- Odpornost na olje: da
- Odpornost na hladilno mazivo: da
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
- Vnetljivost: FT2
