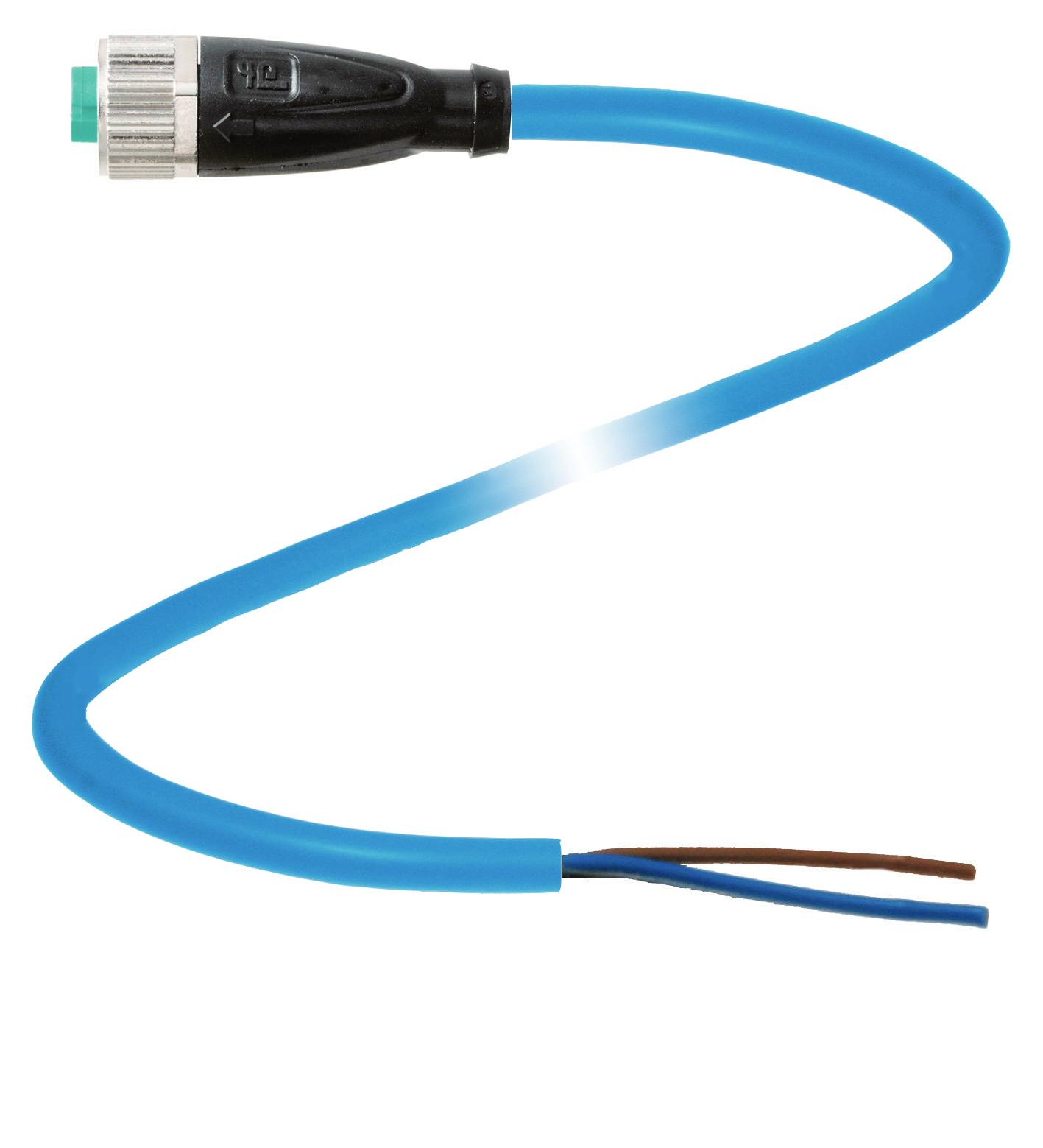

Pepperl+Fuchs 240769-100005 konektor za senzor/aktuator, konfekcioniran M12 x 1 raven 5 m Število polov: 2 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Izvedba
raven
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
kabel, odprt
Število polov
2
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
27,99 €
3
4% = 1,22 €
26,77 €
5
6% = 1,70 €
26,29 €
10
7% = 2,03 €
25,96 €
25
9% = 2,39 €
25,60 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (27,99 € / Kos)
27,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-G-N-5M-PVC
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Izvedba
raven
- Stranski priključek A
M12-vtičnica, ravna
- Priključna stran B
kabel, odprt
- Število polov
2
- Dolžina kabla
5 m
- Material plašča
PVC
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au (zlato)
- Kontaktna površina
Au (zlato)
IP68
IP69
- Značilnosti
A kodiranje
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
240769-100005
- Vsebina
1 kos
- Premer
4.8 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630371 Pepperl+Fuchs 240769-100005 konektor za senzor/aktuator, konfekcioniran M12 x 1 raven 5 m Število polov: 2 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630371 Pepperl+Fuchs 240769-100005 konektor za senzor/aktuator, konfekcioniran M12 x 1 raven 5 m Število polov: 2 1 kos
Opis
Kabelska vtičnica M12 ravna A-kodirana, 2-polna, PVC kabel modra; NAMUR; Dolžina: 5m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 2
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: 4A
- Upor na enoto dolžine: največ 0,053 Ω/m
- Kapacitivnost na dolžinsko enoto: 101,8 nF/km
- Induktivnost na dolžinsko enoto: 0,581 mH/km
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -25 ... 70 °C (-13 ... 158°F)
- Kabel, premični: -5 ... 70 °C (23 ... 158°F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Stopnja zaščite: IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,8 mm
- upogibni polmer:> 10 x premer kabla, trajno položen |> 15 x premer kabla, premični
- Barva plašča: modra (podobna RAL 5015)
- Število jeder: 2
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: modra
- Struktura jedra: 19 x 0,15 mm Ø
- Dolžina: 5 m
- Okrajšava kabla: Li YY 2 x 0,34
- Material
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Tesnilo: FKM
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Plašč: PVC
- Izolacija žil: PVC
