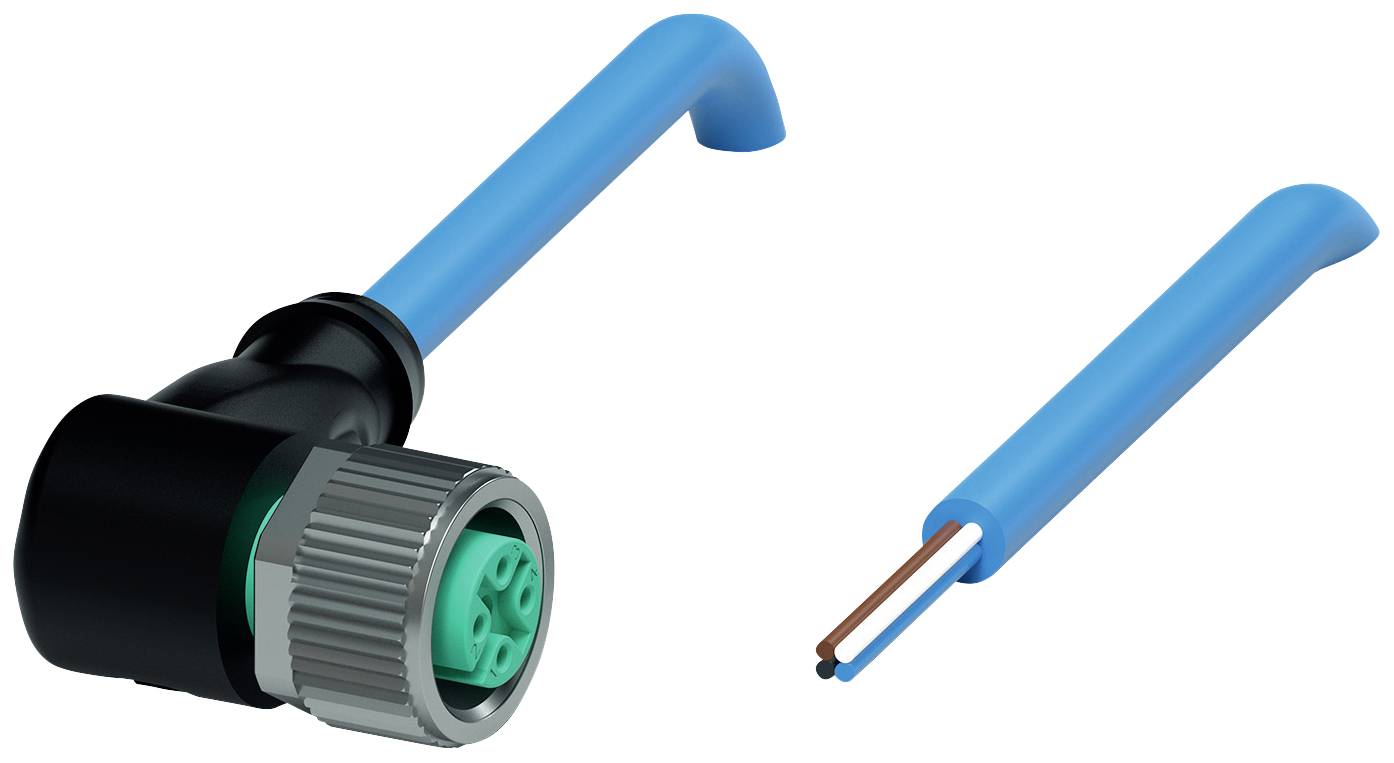

Slika je simbolična
Slika je simbolična
Pepperl+Fuchs 240770-0003 konektor za senzor/aktuator, konfekcioniran M12 x 1 20 m Število polov: 4 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
kabel, odprt
Število polov
4
Dolžina kabla
20 m
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
87,99 €
3
3% = 2,44 €
85,55 €
5
4% = 3,41 €
84,58 €
10
5% = 4,07 €
83,92 €
25
5% = 4,80 €
83,19 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (87,99 € / Kos)
87,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-W-N4-20M-PUR
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
kabel, odprt
- Število polov
4
- Dolžina kabla
20 m
- Material plašča
PUR
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
IP68
IP69
- Značilnosti
PUR plašč
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
240770-0003
- Vsebina
1 kos
- Premer
4.8 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630376 Pepperl+Fuchs 240770-0003 konektor za senzor/aktuator, konfekcioniran M12 x 1 20 m Število polov: 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630376 Pepperl+Fuchs 240770-0003 konektor za senzor/aktuator, konfekcioniran M12 x 1 20 m Število polov: 4 1 kos
Opis
Kabelska vtičnica M12 kotna A-kodirana, 4-polna, PUR kabel modra, NAMUR, dolžina: 20 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: 4A
- Upor na enoto dolžine: največ 0,057 Ω/m
- Kapacitivnost: 109 nF/km
- Induktivnost na dolžinsko enoto: 0,49 mH/km
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -30 ... 80 °C (-22 ... 176F)
- Kabel, gibljiv: -10 ... 80 °C (14 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Montaža orodja: Vzdolžna narebričena in šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Stopnja zaščite: IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
- Premer plašča: 4,8 mm
- upogibni polmer:> 15 x premer kabla, premični |> 10 x premer kabla, trajno nameščen
- Barva plašča: modra (podobna RAL 5015)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 42 x 0,1 mm Ø
- Dolžina: 20 m
- Okrajšava kabla: Li FY 11Y 4 x 0,34
- Material
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Tesnilo: FKM
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PVC
- Vnetljivost: HB
