Pepperl+Fuchs 240776-0015 konektor za senzor/aktuator, konfekcioniran M12 x 1 1 m Število polov: 4, 4 1 kos

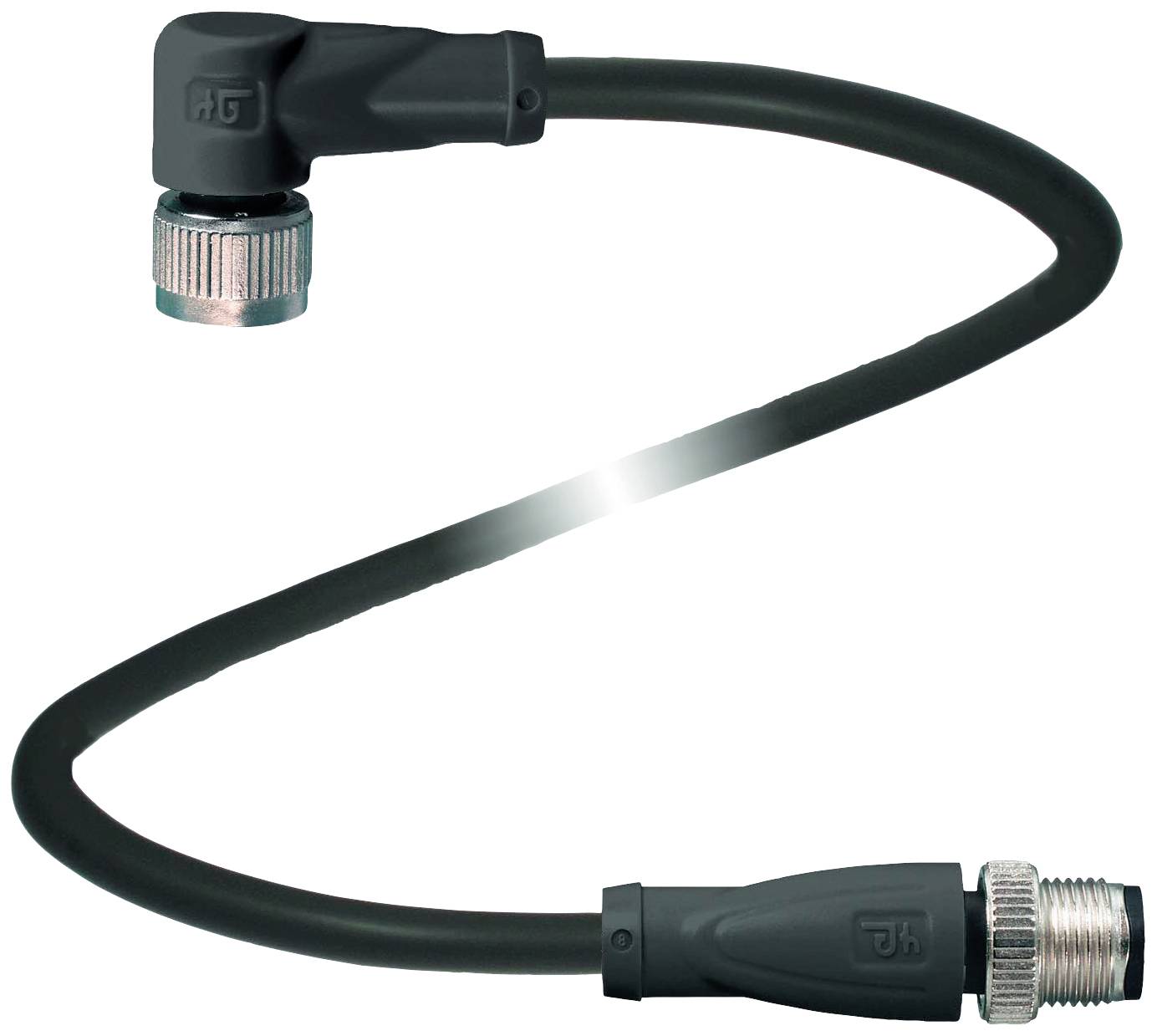

Črn kabel z pravokotnim vtičem na enem koncu in ravnim vtičem na drugem koncu, oba z kovinskim navojem.

Slika je simbolična

Vrsta izdelka

konektor za senzor/aktuator, konfekcioniran

Stranski priključek A

M12-vtičnica, kotna

Priključna stran B

M12-vtič, raven

Število polov

Dolžina kabla

1 m

Podatkovni list izdelka (PDF)

Dostava pon, 7.12.2026

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (29,99 € / Kos)

29,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta: V1-W-BK1M-PVC-U-V1-G

Vrsta izdelka: konektor za senzor/aktuator, konfekcioniran

Stranski priključek A: M12-vtičnica, kotna

Priključna stran B: M12-vtič, raven

Število polov: 4
4

Dolžina kabla: 1 m

Material plašča: PVC

Nazivna napetost: 250 V DC/AC

Nazivni tok: 4 A

Nazivni tok - zaokrožen: 4 A

Premer priključka (maks.): 0.34 mm²

Zunanji premer: 4.3 mm

Prečni prerez kabla (senzor/aktuatorsko ožičenje): 0.34 mm²

Vrsta navoja: M12 x 1

Vrsta navoja priključnega kabla in montaža: M12 x 1

Kodiranje: A

Material kontakta: Au (zlato)

Kontaktna površina: Au (zlato)

: IP67
IP68
IP69

Min. temperatura: -40 °C

Maks. temperatura: 90 °C

Vrsta pritrditve: navojno

Proizv. št. delov: 240776-0015

Vsebina: 1 kos

Premer: 4.3 mm

Funkcija brezžičnega polnjenja: ne

Premer kabla (podrobnosti): 0,34 mm²

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2630388 Pepperl+Fuchs 240776-0015 konektor za senzor/aktuator, konfekcioniran M12 x 1 1 m Število polov: 4, 4 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2630388 Pepperl+Fuchs 240776-0015 konektor za senzor/aktuator, konfekcioniran M12 x 1 1 m Število polov: 4, 4 1 kos

Opis

Priključni kabel, M12, dolžina: 1 m

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
konektor 1
Priključek: vtičnica
Oblika: M12
Izvedba: kotna
Zaklepanje: vijačna povezava
Število polov: 4
Kodiranje: A-kodirano
priključek 2
Priključek: vtič
Oblika: M12
Izvedba: ravna
Zaklepanje: vijačna povezava
Število polov: 4
Kodiranje: A-kodirano
Številka datoteke UL: E231213
električni podatki
Delovna napetost: največ 250 V AC/DC
Delovni tok: Max 4A
skladnost
Stopnja zaščite: EN 60529
Konektor: M12 x 1 konektor: IEC 61076-2-101
Vnetljivost: UL 1581, IEC 60332-1-2
Odobritve in certifikati
Odobritev UL: AWM STYLE 2095 AWM I/II A/B 80°C 300V FT1 (kabel)
Okoljske razmere
sobna temperatura
Konektor: -40 ... 90 °C (-40 ... 194°F)
Kabel, pritrjen: -25 ... 80 °C (-13 ... 176F)
Kabel, premični: -5 ... 80 °C (23 ... 176F)
Stopnja onesnaženosti: 3
mehanski podatki
Konektor
Zatezni moment: 0,6 Nm
Zaščita pred vibracijami: na voljo
Sestav orodja: Vzdolžni narebričen
Paritveni cikli: min 100
Stopnja zaščite: IP67 / IP68 / IP69
Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
Premer plašča: 4,3 mm
upogibni polmer:> 15 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
Tesno prileganje jakne: največ 50 N / 300 mm
Barva plašča: črna (podobna RAL 9005)
Število jeder: 4
Prerez žice: 0,34 mm 2
Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
Struktura jedra: 19 x 0,15 mm Ø
Dolžina: 1 m
Okrajšava kabla: Li YY 4 x 0,34
Material
Konektor
Vijačni priključek: cinkova tlačna litina, ponikljano
Telo ročaja: TPU, črna
Stična površina: Au
Vnetljivost: V-2
Kabel
Plašč: PVC
Izolacija žil: PVC
Vnetljivost: FT1
