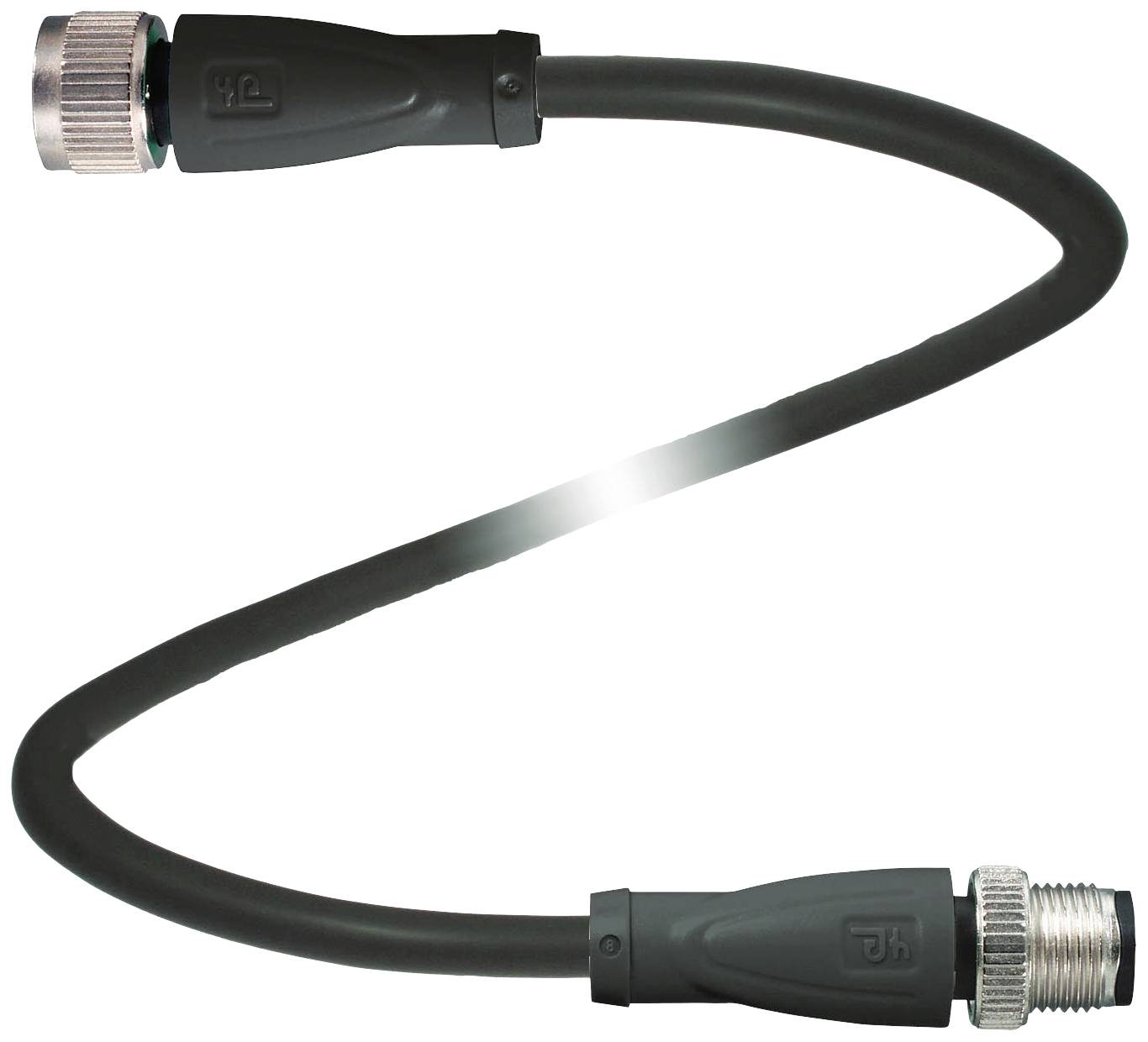

Pepperl+Fuchs 240787-100010 konektor za senzor/aktuator, konfekcioniran M12 x 1 raven 15 m Število polov: 4, 4 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Izvedba
raven
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
M12-vtič, raven
Število polov
4
4
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
129,99 €
3
3% = 3,60 €
126,39 €
5
4% = 5,04 €
124,95 €
10
5% = 6,01 €
123,98 €
25
5% = 7,08 €
122,91 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (129,99 € / Kos)
129,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V1-G-BK15M-PUR-O1S-V1-G
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Izvedba
raven
- Stranski priključek A
M12-vtičnica, ravna
- Priključna stran B
M12-vtič, raven
- Število polov
4
4
- Dolžina kabla
15 m
- Material plašča
PUR
- Nazivna napetost
250 V DC/AC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Premer priključka (maks.)
0.5 mm²
- Zunanji premer
6 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.5 mm²
- Priključek
M12 vtičnica
- Vrsta navoja
M12 x 1
- Vrsta navoja priključnega kabla in montaža
M12 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
- maks. prerez
0.5 mm²
IP67
IP68
IP69
- Značilnosti
A kodiranje
- Min. temperatura
-50 °C
- Maks. temperatura
105 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
240787-100010
- Vsebina
1 kos
- Premer
6 mm
- Premer kabla do
6 mm
- Območje premera kabla
6 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,5 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630469 Pepperl+Fuchs 240787-100010 konektor za senzor/aktuator, konfekcioniran M12 x 1 raven 15 m Število polov: 4, 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630469 Pepperl+Fuchs 240787-100010 konektor za senzor/aktuator, konfekcioniran M12 x 1 raven 15 m Število polov: 4, 4 1 kos
Opis
Priključni kabel M12 vtičnica ravna na vtič M12 ravna; A-kodiran, 4-polni, PUR kabel, črn, oklopljen; Odobreno UL, primerno za vlečne verige, na prostem; Dolžina: 15m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- Številka datoteke UL: E231213
- električni podatki
- Delovna napetost: največ 250 V AC/DC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Vnetljivost: UL 1581; EN 60332-2-2
- Brez halogenov: DIN VDE 0472-815 / DIN EN 50267-2-1
- Odpornost na olje: DIN EN 60811-2-1
- Odobritve in certifikati
- Odobritev UL: AWM STYLE 21924/11558 105°C 300V AWM IA/B 105°C 300V FT2 (kabel)
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -50 ... 105 °C (-58 ... 221°F)
- Kabel, premični: -30 ... 105 °C (-22 ... 221°F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Oklop: oklop nameščen na vijačni spoj
- Stopnja zaščite: IP67 / IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
- Premer plašča: 6 mm
- upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: črna (podobno RAL 7021)
- Število jeder: 4
- Prerez žice: 0,5 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 28 x 0,15 mm Ø
- Ščit: Cu pletenica, konzervirana, 85% pokritost
- Dolžina: 15 m
- Okrajšava kabla: Li 9Y C11Y 4 x 0,50
- Primernost vlečne verige
- Cikli vlečne verige: najmanj 2000000
- Hitrost vožnje: največ 3 m/s
- Razdalja potovanja: največ 10 m
- Pospešek: 10m/s max 2 material
- LABS svoboda: da
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Odpornost na slano vodo: da
- UV odpornost: da
- Kemična odpornost: dobra
- Odpornost na olje: da
- Odpornost na hladilno mazivo: da
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
- Vnetljivost: FT2
