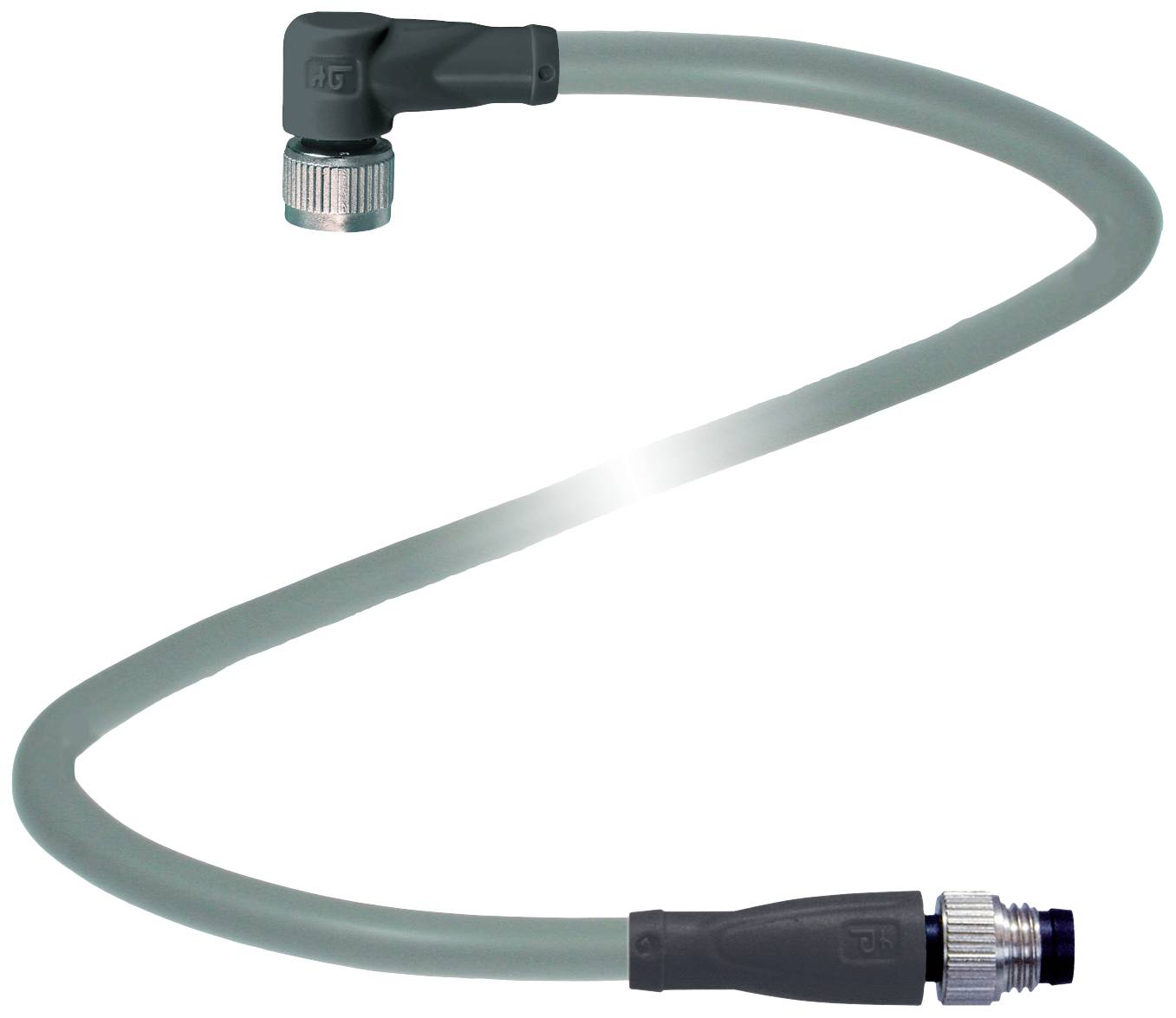

Slika je simbolična
Pepperl+Fuchs 241632 konektor za senzor/aktuator, konfekcioniran M8 x 1 5 m Število polov: 3, 3 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Standardni vtič
konektor senzorja
Stranski priključek A
M8-vtičnica, kotna
Priključna stran B
M8-vtič, raven
Število polov
3
3
Podatkovni list izdelka (PDF)
Število
Skupaj (27,99 € / Kos)
27,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V3-WM-5M-PVC-V3-GM
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Standardni vtič
konektor senzorja
- Stranski priključek A
M8-vtičnica, kotna
- Priključna stran B
M8-vtič, raven
- Število polov
3
3
- Dolžina kabla
5 m
- Material plašča
PVC
- Nazivna napetost
60 V/DC
- Nazivni tok
3 A
- Nazivni tok - zaokrožen
3 A
- Zunanji premer
4.3 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.25 mm²
- Vrsta navoja
M8 x 1
- Kodiranje
A
- Kontaktna površina
Au
IP67
- Značilnosti
negorljiv
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
241632
- Vsebina
1 kos
- Premer
4.3 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,25 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2631545 Pepperl+Fuchs 241632 konektor za senzor/aktuator, konfekcioniran M8 x 1 5 m Število polov: 3, 3 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2631545 Pepperl+Fuchs 241632 konektor za senzor/aktuator, konfekcioniran M8 x 1 5 m Število polov: 3, 3 1 kos
Opis
Priključni kabel, M8, dolžina: 5 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Dizajn: M8
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- priključek 2
- Priključek: vtič
- Dizajn: M8
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 3
- Kodiranje: A-kodirano
- električni podatki
- Delovna napetost: največ 48VAC / 60VDC
- Delovni tok: največ 3A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: konektor M8 x 1: IEC 61076-2-104
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 70 °C (-40 ... 158°F)
- Kabel, premični: -5 ... 70 °C (23 ... 158°F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,4 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Vrsta zaščite: IP67
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,3 mm
- upogibni polmer:> 15 x premer kabla, premični |> 10 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: siva (podobno RAL 7001)
- Število jeder: 3
- Prerez žice: 0,25 mm 2
- Barva žice: Žica 1: rjava | Žica 3: modra | Žica 4: črna
- Struktura jedra: 14 x 0,15 mm Ø
- Dolžina: 5 m
- Okrajšava kabla: Li YY 3 x 0,25
- Material
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Plašč: PVC
- Izolacija žil: PVC
- Vnetljivost: zaviralec gorenja
