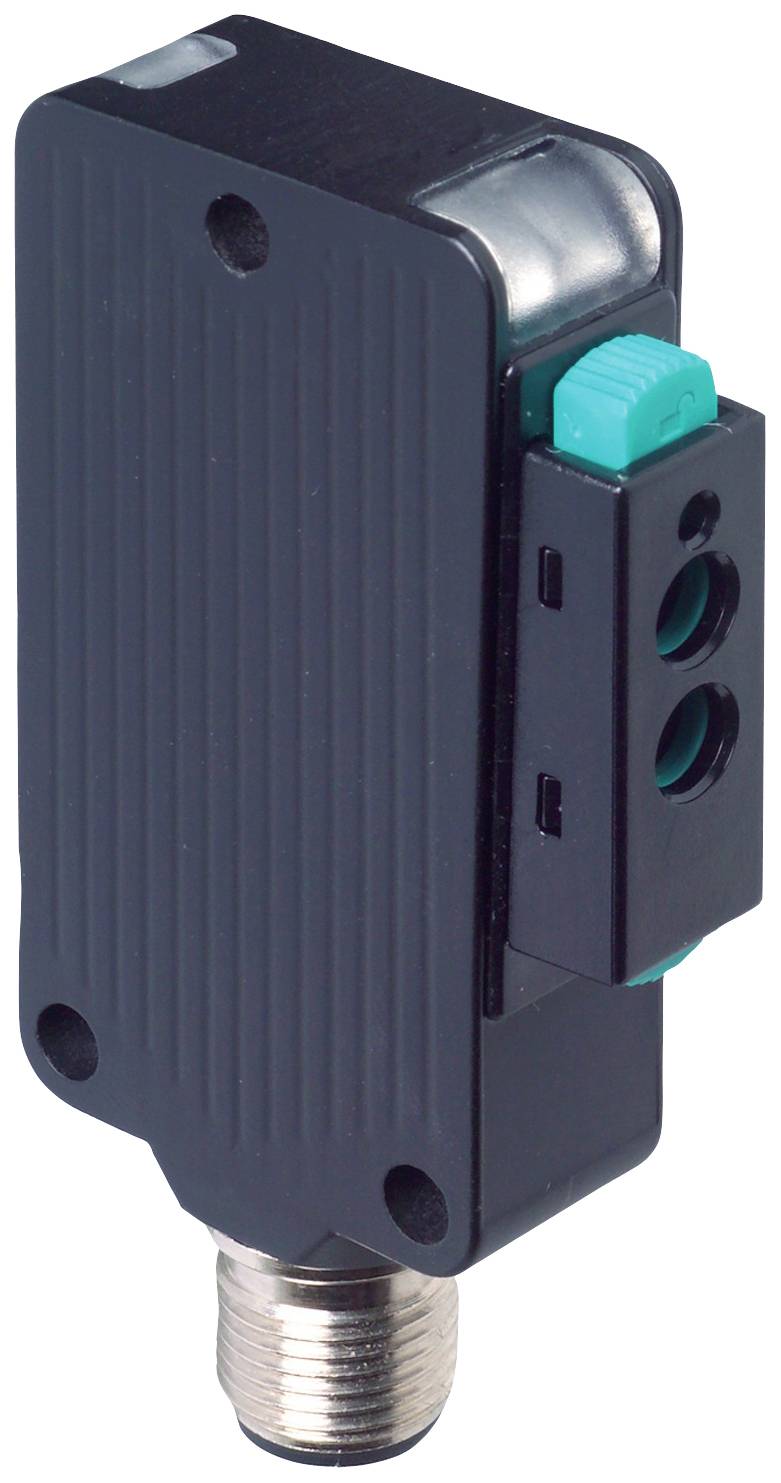

Slika je simbolična
Slika je simbolična
Pepperl+Fuchs 249775 MLV41-LL-IR-1347 senzor za optična vlakna 1 kos (D x Š x V) 13.6 x 31 x 56.5 mm
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
senzor za optična vlakna
Min. obratovalna napetost
10 V/DC
Maks. obratovalna napetost
30 V/DC
Vrsta
MLV41-LL-IR-1347
Vsebina
1 kos
Podatkovni list izdelka (PDF)
Število
Skupaj (529,00 € / Kos)
529,00 €
z DDV
Tehnične specifikacije
- Vrsta izdelka
senzor za optična vlakna
- Vrsta
MLV41-LL-IR-1347
- Vsebina
1 kos
- Min. obratovalna napetost
10 V/DC
- Maks. obratovalna napetost
30 V/DC
- Obratovalna napetost
10 - 30 V/DC
- Preklopna napetost (maks.)
30 V/DC
- Preklopni tok maks.
100 mA
- Priključek
M12 vtikač
IP67
- Dolžina
13.6 mm
- Širina
31 mm
- Višina
56.5 mm
- Mere
(D x Š x V) 13.6 x 31 x 56.5 mm
- Funkcija brezžičnega polnjenja
ne
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 senzor za optična vlakna 1 kos (D x Š x V) 13.6 x 31 x 56.5 mm
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2627633 Pepperl+Fuchs 249775 MLV41-LL-IR-1347 senzor za optična vlakna 1 kos (D x Š x V) 13.6 x 31 x 56.5 mm
Opis
Območje skeniranja: na črno (6%): do 55 mm na Kodak belo, stopnja odboja 90%: do 160 mm s svetlobnim vodnikom LLR 04-1,6-0,5-WC3, svetlobni oddajnik: IRED, tip svetlobe: infrardeča, izmenična svetloba, 880 nm , Signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščiten pred zamenjavo polarnosti, odprt kolektor, tip preklopa: preklapljanje svetlo/temno: vtič naprave M12 x 1, 4-polni, delovna napetost: 10 ... 30 V DC, temperatura okolja: -20 ... 60 °C (-4 ... 140F)
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Razdalja skeniranja: na črno (6%): do 55 mm | na Kodak beli barvi, stopnja odboja 90 %: do 160 mm | s svetlobnim vodnikom LLR 04-1.6-0.5-WC3
- Območje nastavitve: 0 ... 160 mm na Kodak beli barvi, odbojnost 90 %
- Referenčni predmet: 100 mm x 100 mm na Kodak beli barvi, stopnja odboja 90 %
- Oddajnik svetlobe: IRED
- Vrsta svetlobe: infrardeča, izmenična svetloba, 880 nm
- Funkcionalne varnostne značilnosti
- MTTF tj : 770 a
- Življenjska doba (T M ): 20 a
- Diagnostična pokritost (DC): 0%
- Indikatorji/kontrole
- Zaslon delovanja: LED zelena, statično osvetljeno napajanje, prikaz nizke napetosti: LED zelena utripajoča (približno 0,8 Hz), kratek stik: LED zelena utripajoča (približno 4 Hz)
- Prikaz funkcij: LED rumena, sveti, ko je sprejemnik osvetljen; utripa, ko je rezerva zmogljivosti premajhna
- Kontrole: nastavitev občutljivosti, preklop svetlo/temno
- električni podatki
- Delovna napetost: 10 ... 30 V/DC
- Valovanje: največ 10 %.
- Tok brez obremenitve: 40mA max
- Izhod:
- Vrsta preklopa: preklapljanje med svetlobo in temo | Tipi preklopov, navedeni v poglavju "Električna povezava", veljajo za preklopno stikalo H/D v položaju "L" (stikalo za luči).
- Signalni izhod: 1 PNP izhod, odporen proti kratkemu stiku, zaščita pred obratno polarnostjo, odprt kolektor
- Preklopna napetost: največ 30 V DC
- Preklopni tok: 100mA max
- Padec napetosti: ≤ 2,5 V DC
- Preklopna frekvenca: 1000 Hz
- Odzivni čas: 0,5ms
- skladnost
- Standard izdelka: EN 60947-5-2
- Odobritve in certifikati
- Skladnost z EAC: TR CU 020/2011
- Zaščitni razred: II, nazivna napetost ≤ 50 V AC s stopnjo onesnaženosti 1-2 po IEC 60664-1 Funkcionalna izolacija po DIN EN 50178
- Odobritev UL: na seznamu cULus 57M3 (samo v povezavi z napajalnikom razreda 2 UL; ohišje tipa 1)
- Odobritev CCC: Za izdelke z največjo delovno napetostjo ≤36 V ni potrebna odobritev in zato niso opremljeni z oznako CCC.
- Okoljske razmere
- Temperatura okolja: -20 ... 60 °C (-4 ... 140F)
- Temperatura skladiščenja: -40 ... 75 °C (-40 ... 167 stopinj F)
- mehanski podatki
- Širina ohišja: 31 mm
- Višina ohišja: 56,5 mm
- Globina ohišja: 13,6 mm
- Optični adapter: 04
- Vrsta zaščite: IP67
- Priključek: konektor naprave M12 x 1, 4-polni
- Material
- Ohišje: aluminij, premaz Delta-Seal
- Svetlobni izhod: povezava z optičnimi vlakni
- Konektor: kovinski
- Masa: 50g
