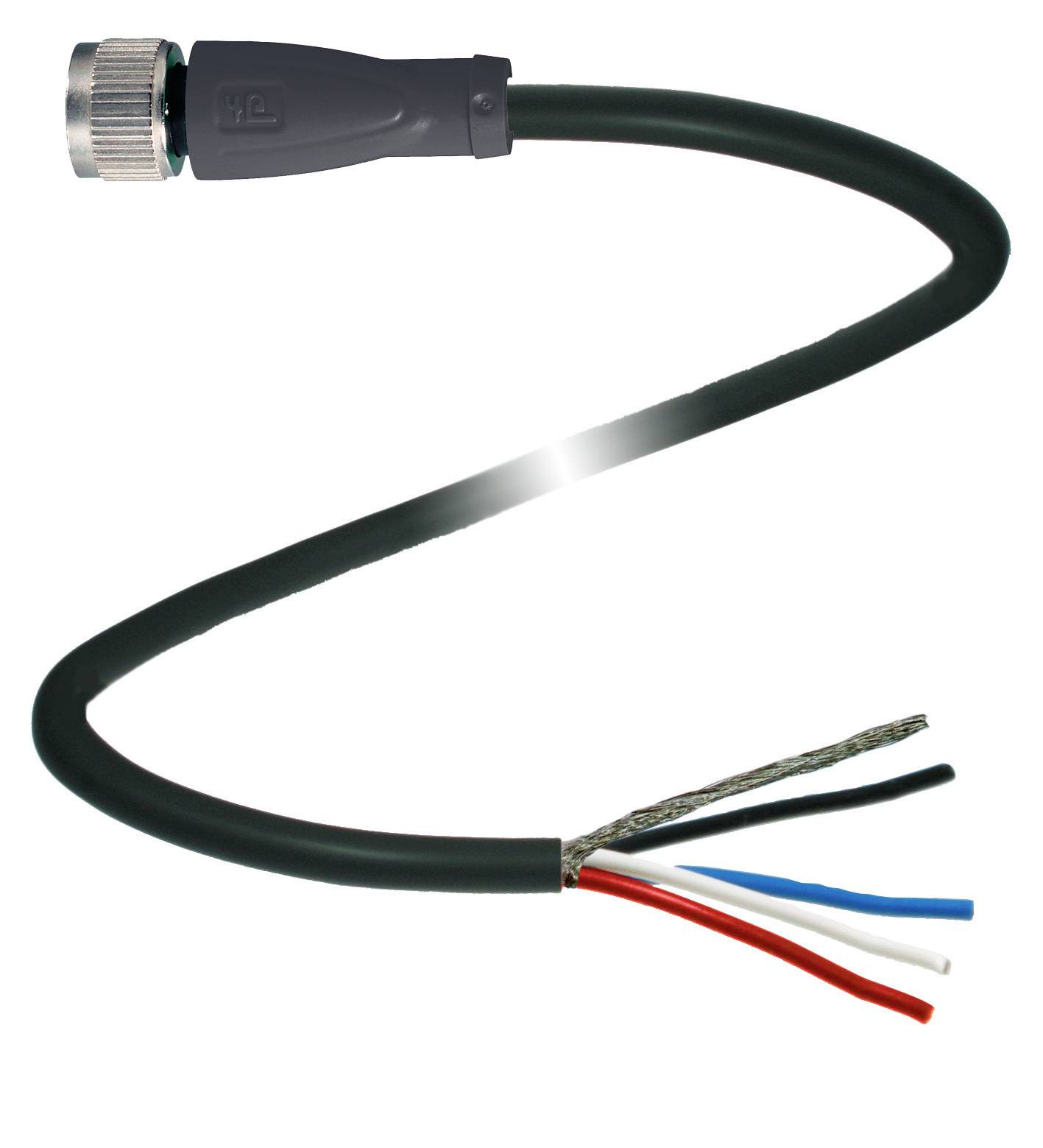

Pepperl+Fuchs 285831 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 5 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, ravna
Priključna stran B
kabel, odprt
Število polov
5
Dolžina kabla
5 m
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
53,99 €
3
3% = 1,75 €
52,24 €
5
5% = 2,46 €
51,53 €
10
5% = 2,92 €
51,07 €
25
6% = 3,45 €
50,54 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (53,99 € / Kos)
53,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V15-G-BK5M-PUR-O2/CAN
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, ravna
- Priključna stran B
kabel, odprt
- Število polov
5
- Dolžina kabla
5 m
- Material plašča
PUR
- Nazivna napetost
60 V/DC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Zunanji premer
6 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M12 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
IP67
IP68
IP69
- Značilnosti
zaščiten
- Min. temperatura
-50 °C
- Maks. temperatura
105 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
285831
- Vsebina
1 kos
- Premer
6 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2631118 Pepperl+Fuchs 285831 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 5 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2631118 Pepperl+Fuchs 285831 konektor za senzor/aktuator, konfekcioniran M12 x 1 5 m Število polov: 5 1 kos
Opis
Kabelska vtičnica, M12, 4-polni, PUR kabel, oklopljen, zunanji, dolžina: 5 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 5
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- Številka datoteke UL: E231213
- električni podatki
- Delovna napetost: največ 48VAC / 60VDC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Vnetljivost: UL 1581, IEC 60332-1-2
- Brez halogenov: IEC 60754-1
- Kemična odpornost: DIN EN 60811-2-1
- Odpornost na mikrobe: DIN EN 50525-2-21 / DIN VDE 0282-10
- Odpornost na hidrolizo: DIN EN 50525-2-21
- Odpornost na olje: DIN EN 60811-2-1
- Odobritve in certifikati
- Odobritev UL: AWM STYLE 21924/11558 105°C 300V AWM IA/B 105°C 300V FT2 (kabel)
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -50 ... 105 °C (-58 ... 221°F)
- Kabel, premični: -30 ... 105 °C (-22 ... 221°F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Oklop: oklop priključen na pin 1 in vijačni priključek
- Stopnja zaščite: IP67 / IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 6 mm
- upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla z enim krivinom
- Tesno prileganje plašča: največ 80 N / 500 mm
- Barva plašča: črna (podobna RAL 9005)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 2: rdeča | Žica 3: črna | Žica 4: bela | Žica 5: modra
- Struktura jedra: 19 x 0,15 mm Ø | zvit v parih, da tvorijo zvezdni četverec
- Ščit: Cu pletenica, konzervirana, 85% pokritost
- Dolžina: 5 m
- Okrajšava kabla: Li 9Y C11Y 2 x 2 x 0,34
- Primernost vlečne verige
- Cikli vlečne verige: najmanj 3000000
- Hitrost vožnje: največ 2,5 m/s
- Dolžina potovanja: 0,51 m
- Pospešek: 12m/s max 2 material
- LABS svoboda: da
- Brez halogenov: da
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Odpornost na slano vodo: da
- Odpornost na olje: da
- Odpornost na mikrobe: da
- Odpornost na hidrolizo: da
- Vnetljivost: FT2
