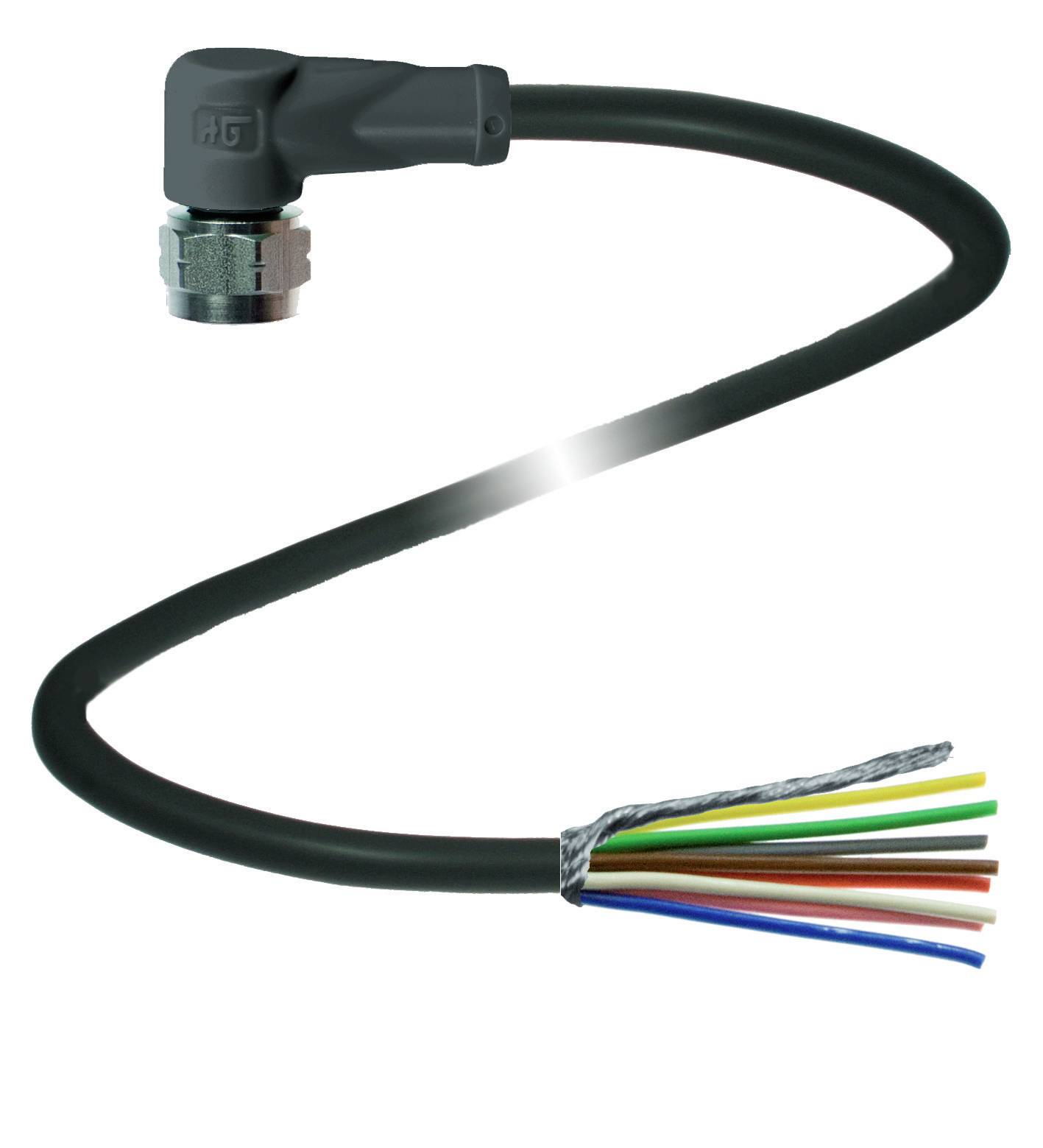

Slika je simbolična
Pepperl+Fuchs 295573 konektor za senzor/aktuator, konfekcioniran 3 m Število polov: 8 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtičnica, kotna
Priključna stran B
kabel, odprt
Število polov
8
Dolžina kabla
3 m
Podatkovni list izdelka (PDF)
Število
Skupaj (134,99 € / Kos)
134,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V19-WV4A-3M-PUR-ABG0
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtičnica, kotna
- Priključna stran B
kabel, odprt
- Število polov
8
- Dolžina kabla
3 m
- Material plašča
PUR
- Nazivna napetost
30 V DC/AC
- Nazivni tok
2 A
- Nazivni tok - zaokrožen
2 A
- Kodiranje
A
IP67
IP68
IP69
- Vrsta pritrditve
navojno
- Proizv. št. delov
295573
- Vsebina
1 kos
- Premer
6 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,25 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2631403 Pepperl+Fuchs 295573 konektor za senzor/aktuator, konfekcioniran 3 m Število polov: 8 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2631403 Pepperl+Fuchs 295573 konektor za senzor/aktuator, konfekcioniran 3 m Število polov: 8 1 kos
Opis
Kabelska vtičnica, M12, nerjaveče jeklo V4A, 8-polni, oklopljen, PUR kabel, dolžina: 3 m, žile: 8 x 0,25 mm2
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Oblika: M12
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 8
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- električni podatki
- Delovna napetost: največ 30 V AC/DC
- Obratovalni tok: 2A max
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Brez halogenov: IEC 60754-1
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -20 ... 80 °C (-4 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Montaža orodja: šestroba matica SW = 14 mm
- Paritveni cikli: min 100
- Oklop: oklop ni povezan z vijačnim priključkom
- Stopnja zaščite: IP67 / IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 6 mm
- upogibni polmer:> 10 x premer kabla, premični |> 8 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 80 N / 300 mm
- Barva plašča: črna (podobna RAL 9005)
- Število jeder: 8
- Prerez žice: 0,25 mm 2
- Barva žice: Žica 1: bela | Žica 2: rjava | žica 3: zelena | Žica 4: rumena | Žica 5: siva | Žica 6: roza | Žica 7: modra | Jedro 8: rdeča
- Struktura jedra: 14 x 0,15 mm Ø
- Ščit: Cu pletenica, konzervirana, 85% pokritost
- Dolžina: 3 m
- Okrajšava kabla: Li 9Y C 11Y 8 x 0,25
- Material
- Brez halogenov: da
- Konektor
- Vijačni priključek: nerjavno jeklo 1.4404 / AISI 316L (V4A)
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Kemična odpornost: dobra
