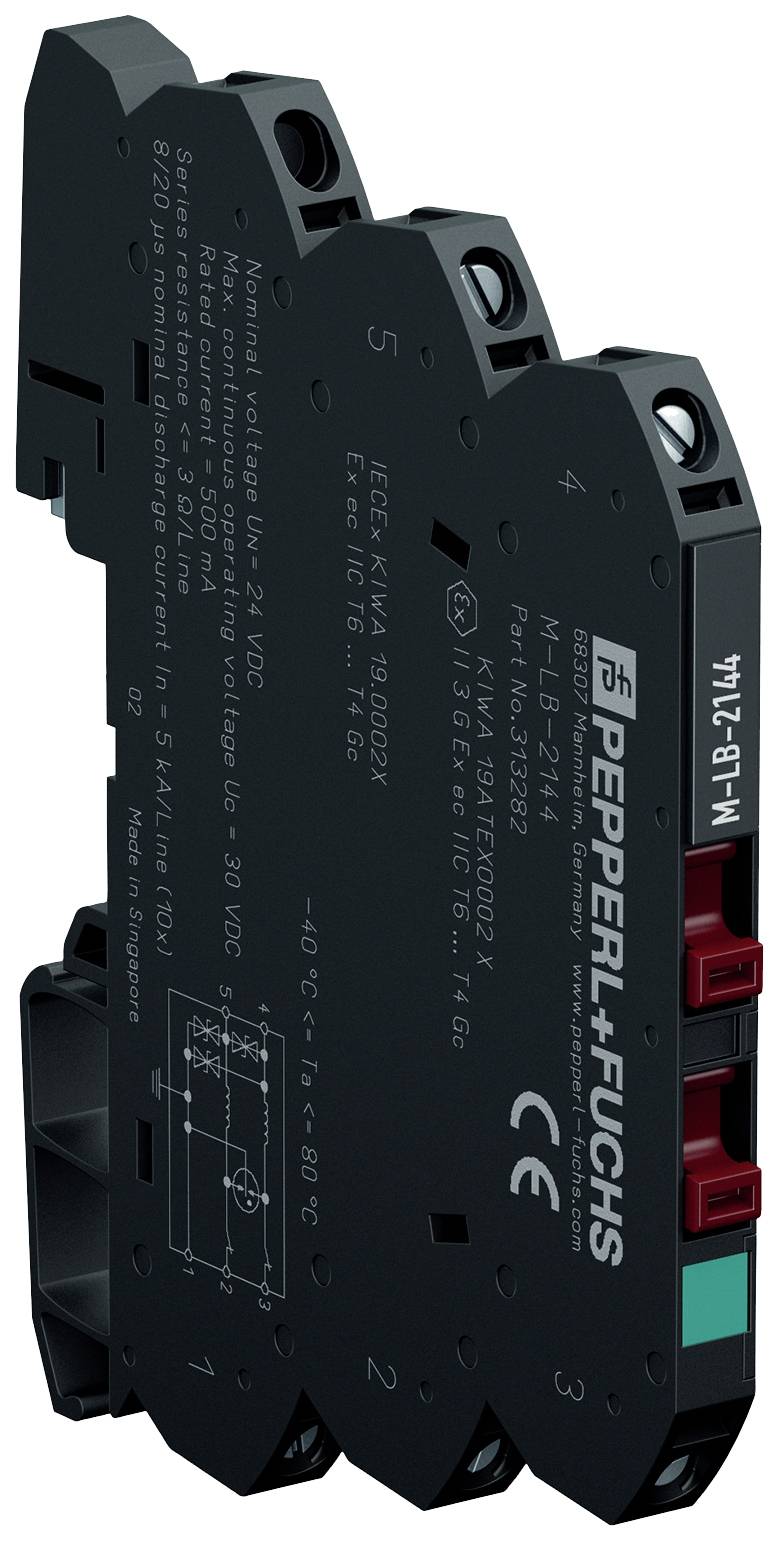

Pepperl+Fuchs 313282 M-LB-2144 modul s prenapetostno zaščito 5 kA Piece 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Podatkovni list izdelka (PDF)
Število
Skupaj (95,99 € / Kos)
95,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta izdelka
modul s prenapetostno zaščito
- Odvodni tok
5 kA
- Nazivna napetost
24 V/DC
- Proizv. št. delov
313282
- Mere
(Š x V x G) 6.2 x 93 x 72.4 mm
- Širina
6.2 mm
- Višina
93 mm
- Globina
72.4 mm
- Vsebina
1 kos
- Vrsta embalaže
Piece
- Funkcija brezžičnega polnjenja
ne
- UKCA
da
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630687 Pepperl+Fuchs 313282 M-LB-2144 modul s prenapetostno zaščito 5 kA Piece 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630687 Pepperl+Fuchs 313282 M-LB-2144 modul s prenapetostno zaščito 5 kA Piece 1 kos
Opis
"M-LB Serija 2000; prenapetostna zaščita; vijačni priključek; nazivna napetost 24V; maksimalna napetost 30V; 2 zaščiteni žici; tok uhajanja 5kA; ozemljen"
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- Število zaščitenih signalnih linij: 2
- Topologija: ozemljena
- Funkcionalne varnostne značilnosti
- Raven varnostne celovitosti (SIL): SIL 3
- električni podatki
- Priključek: varovano območje: terminala 4, 5 | nevarovano območje: terminala 2, 3 | Oklop/ozemljitev: terminal 1 (izbirno)
- Nazivni tok: 500 mA, za omejitve glejte redukcijske tabele | UL: 400 mA, za omejitve glejte tabele redukcij
- tok uhajanja:< 6 µA pri 24 V in 25 °C (77 °F), od linije do linije
- Nazivna napetost: 24VDC
- Največja trajna napetost: 30 V DC
- Serijska upornost: ≤ 3 Ω na linijo
- Nazivna vrednost udarnega toka: 1 kV/0,5 kA (kategorija C1) | 10 kV/5 kA (kategorija C2) | 1 kA (kategorija D1)
- Impulzni razelektritveni tok (10/350 µs): 1 kA na linijo (2x)
- Nazivni razelektritveni tok (8/20 µs): 5 kA na linijo (10x)
- Skupni tok praznjenja (8/20 µs): 20 kA (1x), način odpovedi preobremenitve 3 v skladu z IEC 61643-21
- Stopnja zaščite: največ 45 V linija-linija pri nazivnem razelektritvenem toku I n | največ 60 V ozemljitev pri nazivnem razelektritvenem toku I n
- Čas ponastavitve impulza:< 500 ms
- Vstavljena izguba: ≤ 3 dB pri 0 ... 700 kHz v sistemu 100 Ω
- skladnost
- Elektromagnetna združljivost: EN 61326-3-1:2017
- Stopnja zaščite: IEC 60529:2013
- Funkcionalna varnost: IEC/EN 61508:2010
- Naprave za nizkonapetostno prenapetostno zaščito: IEC 61643-21:2000+A1:2008+A2:2012
- Okoljske razmere
- Temperatura okolja: -40 ... 80 °C (-40 ... 176°F) | Upoštevajte temperaturno območje, ki je omejeno z zmanjšanjem moči, glejte razdelek Zmanjšanje moči.
- Temperatura skladiščenja: -40 ... 85 °C (-40 ... 185F)
- Relativna vlažnost: največ 95%, brez kondenzacije
- mehanski podatki
- Stopnja zaščite: IP20 po montaži izolacijske plošče
- Priključek: vijačne sponke, največji prerez žile 1 x 2,5 mm 2
- Material: poliamid (PA)
- Masa: cca 32 g
- Dimenzije: 6,2 x 93 x 72,4 mm (Š x V x G)
- Pritrditev: na 35 mm DIN letev po EN 60715:2001
- Podatki za uporabo v povezavi s potencialno eksplozivnimi atmosferami
- Certifikat: KIWA 19 ATEX 0002 X
- Oznaka: ATEX II 3G Ex ec IIC T6...T4 Gc
- Temperaturni razred: T6, T5 ali T4, za omejitve glejte redukcijske tabele
- Skladnost s politiko
- Direktiva 2014/34/EU: EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018
- Mednarodne odobritve
- Odobritev UL: E501704 | E501881
- Probojna napetost: 30... 45 V linija-linija pri 100 V/s v skladu z UL 497B | 30 ... 45 V ozemljitev pri 100 V/s v skladu z UL 497B |< 1000 V pri 100 V/µs v skladu z UL 497B
- Odobritev IECEx
- Certifikat IECEx: IECEx KIWA 19.0002X
- Oznaka IECEx: Ex ec IIC T6...T4 Gc
