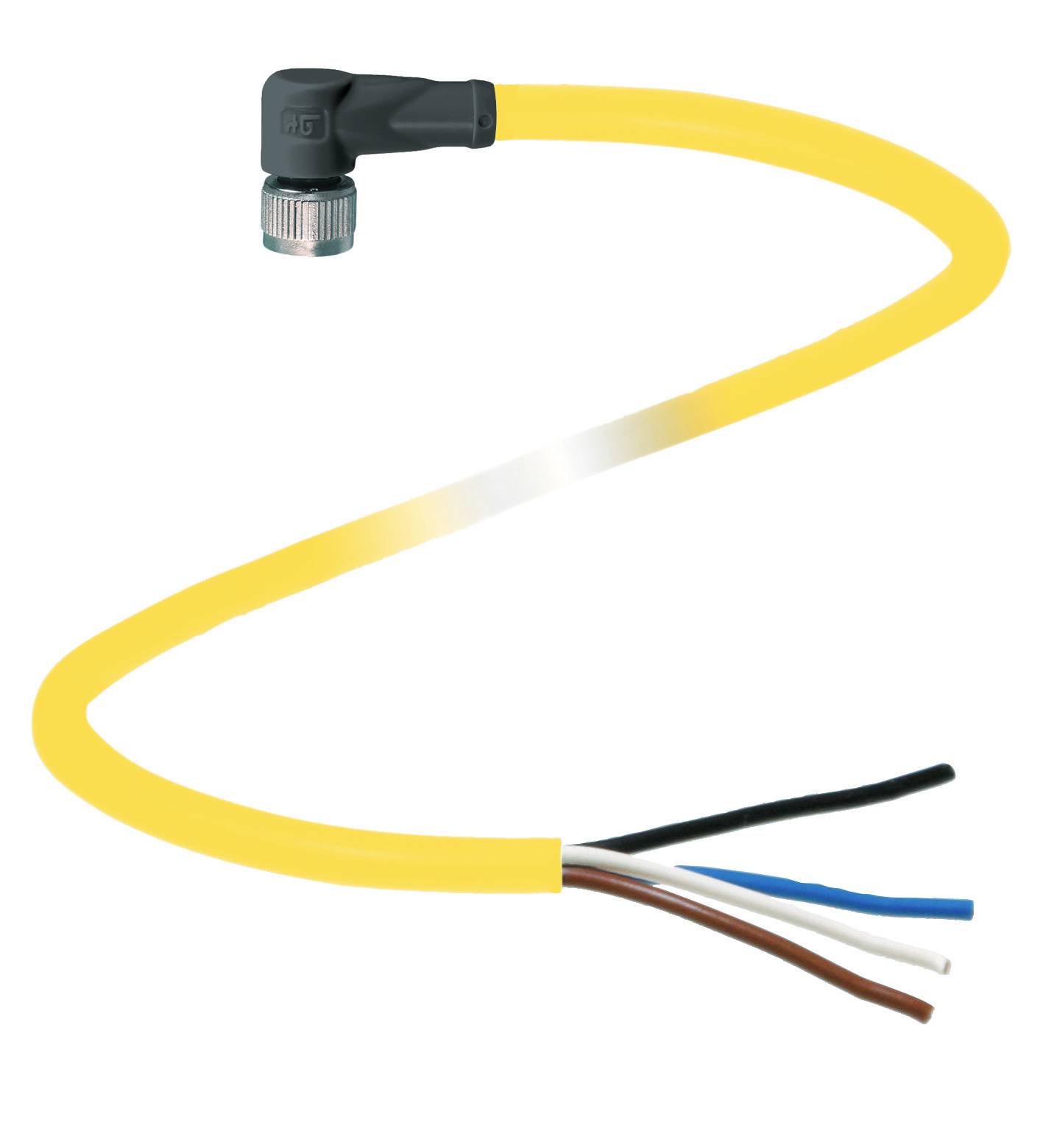

Pepperl+Fuchs 456523 konektor za senzor/aktuator, konfekcioniran M8 x 1 5 m Število polov: 4 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M8-vtičnica, kotna
Priključna stran B
kabel, odprt
Število polov
4
Dolžina kabla
5 m
Podatkovni list izdelka (PDF)
Število
Skupaj (26,99 € / Kos)
26,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V31-WM-YE5M-PVC-U
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M8-vtičnica, kotna
- Priključna stran B
kabel, odprt
- Število polov
4
- Dolžina kabla
5 m
- Material plašča
PVC
- Nazivna napetost
30 V DC/AC
- Nazivni tok
3 A
- Nazivni tok - zaokrožen
3 A
- Premer priključka (maks.)
0.34 mm²
- Zunanji premer
4.3 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtičnica
- Vrsta navoja
M8 x 1
- Vrsta navoja priključnega kabla in montaža
M8 x 1
- Kodiranje
A
- Material kontakta
Au
- Kontaktna površina
Au
- maks. prerez
0.34 mm²
IP67
- Značilnosti
PVC
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
456523
- Vsebina
1 kos
- Premer
4.3 mm
- Premer kabla do
4.3 mm
- Območje premera kabla
4.3 mm (max)
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2631521 Pepperl+Fuchs 456523 konektor za senzor/aktuator, konfekcioniran M8 x 1 5 m Število polov: 4 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2631521 Pepperl+Fuchs 456523 konektor za senzor/aktuator, konfekcioniran M8 x 1 5 m Število polov: 4 1 kos
Opis
Kabelska vtičnica, M8, 4-polna, PVC kabel, dolžina: 5 m, žile: 4 x 0,34 mm2
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtičnica
- Dizajn: M8
- Izvedba: kotna
- Zaklepanje: vijačna povezava
- Število polov: 4
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- Številka datoteke UL: E231213
- električni podatki
- Delovna napetost: največ 30 V AC/DC
- Delovni tok: največ 3A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: konektor M8 x 1: IEC 61076-2-104
- Vnetljivost: UL 1581, IEC 60332-1-2
- Odobritve in certifikati
- Odobritev UL: AWM STYLE 2095 AWM I/II A/B 80°C 300V FT1 (kabel)
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -25 ... 80 °C (-13 ... 176F)
- Kabel, premični: -5 ... 80 °C (23 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,4 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Vrsta zaščite: IP67
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
- Premer plašča: 4,3 mm
- upogibni polmer:> 15 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 50 N / 300 mm
- Barva plašča: rumena (podobna RAL 1021)
- Število jeder: 4
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna
- Struktura jedra: 19 x 0,15 mm Ø
- Dolžina: 5 m
- Okrajšava kabla: Li YY 4 x 0,34
- Material
- Konektor
- Vijačni priključek: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Plašč: PVC
- Izolacija žil: PVC
- Vnetljivost: FT1
