Pepperl+Fuchs 70112322 konektor za senzor/aktuator, konfekcioniran 2.5 m Število polov: 3, 3 1 kos

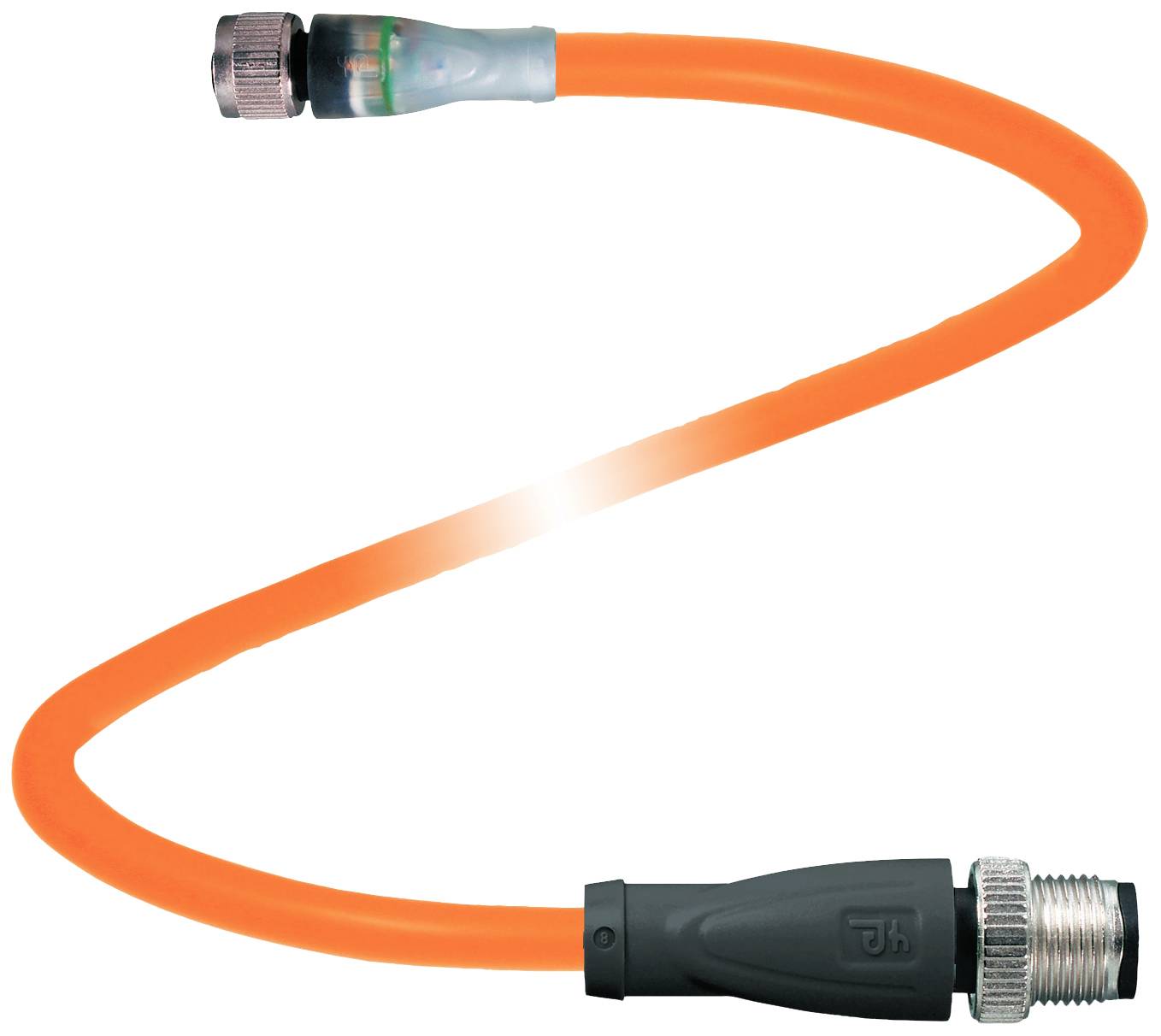

Oranžni, fleksibilni električni kabel s priključki na obeh koncih, delno zaščiten, kaže vijugasto obliko.

Slika je simbolična

Vrsta izdelka

konektor za senzor/aktuator, konfekcioniran

Stranski priključek A

M8-vtičnica, ravna

Priključna stran B

M12-vtič, raven

Število polov

Dolžina kabla

2.5 m

Podatkovni list izdelka (PDF)

Dostava pon, 2.11.

Kos (kos - zaloga Nemčija)

Prihranite

Cena embalaže (z DDV)

Količinski popusti - namig za prihranek

Prihranite 0,00 €

Število

kos - zaloga Nemčija

Skupaj (55,99 € / Kos)

55,99 €

z DDV

Vključena je 14-dnevna politika vračila

Obrazec za prijavo nezakonite vsebine

Tehnične specifikacije

Vrsta: V3-GM-E2-OR2,5M-POC-V11-G

Vrsta izdelka: konektor za senzor/aktuator, konfekcioniran

Stranski priključek A: M8-vtičnica, ravna

Priključna stran B: M12-vtič, raven

Število polov: 3
3

Dolžina kabla: 2.5 m

Material plašča: POC

Nazivna napetost: 24 V/DC

Nazivni tok: 3 A

Nazivni tok - zaokrožen: 3 A

Kodiranje: A

: IP67
IP68
IP69

Vrsta pritrditve: navojno

Proizv. št. delov: 70112322

Vsebina: 1 kos

Premer: 4.8 mm

Funkcija brezžičnega polnjenja: ne

Premer kabla (podrobnosti): 0,34 mm²

UKCA: ni pomembno

Dokumenti in prenosi

Tehnični podatki

Tehnični podatki 2630487 Pepperl+Fuchs 70112322 konektor za senzor/aktuator, konfekcioniran 2.5 m Število polov: 3, 3 1 kos

Navodila za uporabo in varnost

Navodila za uporabo in varnost 2630487 Pepperl+Fuchs 70112322 konektor za senzor/aktuator, konfekcioniran 2.5 m Število polov: 3, 3 1 kos

Opis

Povezovalni kabel M8 vtičnica na M12 vtič A-kodiran, 3-polni LED, TPE kabel odporen na varilne kroglice, oranžen, dolžina: 2,5 m

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
konektor 1
Priključek: vtičnica
Dizajn: M8
Izvedba: ravna
Zaklepanje: vijačna povezava
Število polov: 3
Kodiranje: A-kodirano
priključek 2
Priključek: vtič
Oblika: M12
Izvedba: ravna
Zaklepanje: vijačna povezava
Število polov: 3
Kodiranje: A-kodirano
Indikatorji/kontrole
LED zelena: prikaz delovanja
Rumena LED: prikaz funkcij Pin 4
električni podatki
Delovna napetost: največ 24 V DC -20% / +25%
Delovni tok: največ 3A
skladnost
Stopnja zaščite: EN 60529
Vtični priključek: konektor M12 x 1: IEC 61076-2-101 | Konektor M8 x 1: IEC 61076-2-104
Vnetljivost: IEC 60332-1-2, ISO 14572, ISO 6722
Brez halogenov: IEC 60754-2
Odpornost proti hidrolizi: ISO 6722
Odpornost na olje: ISO 14572
Okoljske razmere
sobna temperatura
Konektor: -40 ... 90 °C (-40 ... 194°F)
Kabel, pritrjen: -40 ... 120 °C (-40 ... 248 °F) 20000 h | -40 ... 150 °C (-40 ... 302 °F) 3000 ur
Kabel, premični: -15 ... 120 °C (5 ... 248 °F) 20000 h | -15 ... 150 °C (5 ... 302 °F) 3000 ur
Stopnja onesnaženosti: 3
mehanski podatki
konektor 1
Zatezni moment: 0,4 Nm
Zaščita pred vibracijami: na voljo
Sestav orodja: Vzdolžni narebričen
Paritveni cikli: min 100
Vrsta zaščite: IP67
priključek 2
Zatezni moment: 0,6 Nm
Zaščita pred vibracijami: na voljo
Sestav orodja: Vzdolžni narebričen
Paritveni cikli: min 100
Stopnja zaščite: IP67 / IP68 / IP69
Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
Premer plašča: 4,8 mm
upogibni polmer:> 10 x premer kabla, premični |> 10 x premer kabla, trajno nameščen
Tesno prileganje jakne: največ 50 N / 300 mm
Barva plašča: oranžna (podobna RAL 2003)
Število jeder: 4
Prerez žice: 0,34 mm 2
Barva žice: Žica 1: rjava | Žica 2: ni uporabljena | Žica 3: modra | Žica 4: črna
Struktura jedra: 19 x 0,16 mm Ø
Dolžina: 2,5 m
Okrajšava kabla: Li 7Y 41X 4 x 0,34
Primernost vlečne verige
Torzijski cikli: najmanj 300000
Torzijska napetost: ± 360°/ 30 cm
Material
LABS svoboda: da
Brez halogenov: da
Konektor
Vijačni priključek: cinkova tlačna litina, ponikljano
Telo ročaja: TPU, prozorno/črno
Stična površina: Au
Vnetljivost: V-2
Kabel
Plašč: POC
Izolacija žil: ETFE
Odpornost na brizganje znoja: da
Odpornost na brizganje zvara: da
Odpornost na olje: da
Odpornost na hidrolizo: da
Vnetljivost: zaviralec gorenja
Molekularno omreženo: da

Opis

Povezovalni kabel M8 vtičnica na M12 vtič A-kodiran, 3-polni LED, TPE kabel odporen na varilne kroglice, oranžen, dolžina: 2,5 m

Besedilo je strojno prevedeno.

Izvedba

Splošni podatki
konektor 1
Priključek: vtičnica
Dizajn: M8
Izvedba: ravna
Zaklepanje: vijačna povezava
Število polov: 3
Kodiranje: A-kodirano
priključek 2
Priključek: vtič
Oblika: M12
Izvedba: ravna
Zaklepanje: vijačna povezava
Število polov: 3
Kodiranje: A-kodirano
Indikatorji/kontrole
LED zelena: prikaz delovanja
Rumena LED: prikaz funkcij Pin 4
električni podatki
Delovna napetost: največ 24 V DC -20% / +25%
Delovni tok: največ 3A
skladnost
Stopnja zaščite: EN 60529
Vtični priključek: konektor M12 x 1: IEC 61076-2-101 | Konektor M8 x 1: IEC 61076-2-104
Vnetljivost: IEC 60332-1-2, ISO 14572, ISO 6722
Brez halogenov: IEC 60754-2
Odpornost proti hidrolizi: ISO 6722
Odpornost na olje: ISO 14572
Okoljske razmere
sobna temperatura
Konektor: -40 ... 90 °C (-40 ... 194°F)
Kabel, pritrjen: -40 ... 120 °C (-40 ... 248 °F) 20000 h | -40 ... 150 °C (-40 ... 302 °F) 3000 ur
Kabel, premični: -15 ... 120 °C (5 ... 248 °F) 20000 h | -15 ... 150 °C (5 ... 302 °F) 3000 ur
Stopnja onesnaženosti: 3
mehanski podatki
konektor 1
Zatezni moment: 0,4 Nm
Zaščita pred vibracijami: na voljo
Sestav orodja: Vzdolžni narebričen
Paritveni cikli: min 100
Vrsta zaščite: IP67
priključek 2
Zatezni moment: 0,6 Nm
Zaščita pred vibracijami: na voljo
Sestav orodja: Vzdolžni narebričen
Paritveni cikli: min 100
Stopnja zaščite: IP67 / IP68 / IP69
Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 5
Premer plašča: 4,8 mm
upogibni polmer:> 10 x premer kabla, premični |> 10 x premer kabla, trajno nameščen
Tesno prileganje jakne: največ 50 N / 300 mm
Barva plašča: oranžna (podobna RAL 2003)
Število jeder: 4
Prerez žice: 0,34 mm 2
Barva žice: Žica 1: rjava | Žica 2: ni uporabljena | Žica 3: modra | Žica 4: črna
Struktura jedra: 19 x 0,16 mm Ø
Dolžina: 2,5 m
Okrajšava kabla: Li 7Y 41X 4 x 0,34
Primernost vlečne verige
Torzijski cikli: najmanj 300000
Torzijska napetost: ± 360°/ 30 cm
Material
LABS svoboda: da
Brez halogenov: da
Konektor
Vijačni priključek: cinkova tlačna litina, ponikljano
Telo ročaja: TPU, prozorno/črno
Stična površina: Au
Vnetljivost: V-2
Kabel
Plašč: POC
Izolacija žil: ETFE
Odpornost na brizganje znoja: da
Odpornost na brizganje zvara: da
Odpornost na olje: da
Odpornost na hidrolizo: da
Vnetljivost: zaviralec gorenja
Molekularno omreženo: da
