Pepperl+Fuchs 70121434 konektor za senzor/aktuator, konfekcioniran M12 x 1 1 m Število polov: 5 1 kos
Ean:
Koda proizvajalca:
Št. izdelka:
Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
Stranski priključek A
M12-vtič, raven
Priključna stran B
kabel, odprt
Število polov
5
Dolžina kabla
1 m
Podatkovni list izdelka (PDF)
Kos (kos - zaloga Nemčija)
Prihranite
Cena embalaže (z DDV)
1
-
63,99 €
3
3% = 2,08 €
61,91 €
5
5% = 2,91 €
61,08 €
10
5% = 3,46 €
60,53 €
25
6% = 4,09 €
59,90 €
Količinski popusti - namig za prihranek
Prihranite 0,00 €
Število
Skupaj (63,99 € / Kos)
63,99 €
z DDV
Vključena je 14-dnevna politika vračila
Tehnične specifikacije
- Vrsta
V15S-G-10M-PUR-ABG
- Vrsta izdelka
konektor za senzor/aktuator, konfekcioniran
- Stranski priključek A
M12-vtič, raven
- Priključna stran B
kabel, odprt
- Število polov
5
- Dolžina kabla
1 m
- Material plašča
PUR
- Nazivna napetost
60 V/DC
- Nazivni tok
4 A
- Nazivni tok - zaokrožen
4 A
- Zunanji premer
4.8 mm
- Prečni prerez kabla (senzor/aktuatorsko ožičenje)
0.34 mm²
- Priključek
vtič
- Vrsta navoja
M12 x 1
- Kodiranje
A
- Kontaktna površina
Au
IP67
IP68
IP69
- Značilnosti
A kodiranje
- Min. temperatura
-40 °C
- Maks. temperatura
90 °C
- Vrsta pritrditve
navojno
- Proizv. št. delov
70121434
- Vsebina
1 kos
- Premer
4.8 mm
- Funkcija brezžičnega polnjenja
ne
- Premer kabla (podrobnosti)
0,34 mm²
- UKCA
ni pomembno
Dokumenti in prenosi
Tehnični podatki
Tehnični podatki 2630381 Pepperl+Fuchs 70121434 konektor za senzor/aktuator, konfekcioniran M12 x 1 1 m Število polov: 5 1 kos
Navodila za uporabo in varnost
Navodila za uporabo in varnost 2630381 Pepperl+Fuchs 70121434 konektor za senzor/aktuator, konfekcioniran M12 x 1 1 m Število polov: 5 1 kos
Opis

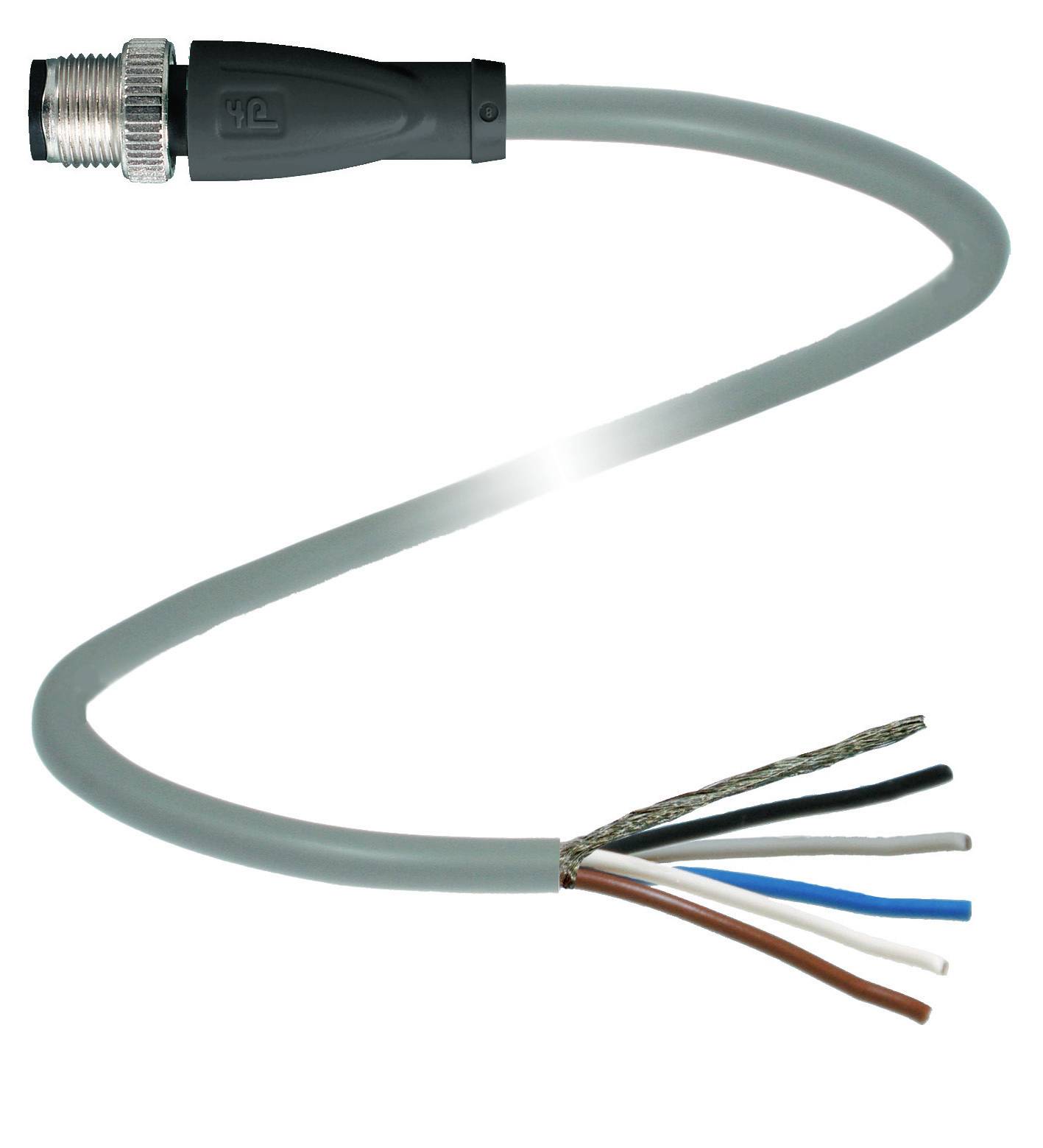

Kabelski konektor M12 ravni A-kodiran, 5-polni, PUR kabel siv, oklopljen, dolžina: 1 m
Besedilo je strojno prevedeno.
Besedilo je strojno prevedeno.
Izvedba
- Splošni podatki
- konektor 1
- Priključek: vtič
- Oblika: M12
- Izvedba: ravna
- Zaklepanje: vijačna povezava
- Število polov: 5
- Kodiranje: A-kodirano
- priključek 2
- Priključek: prosti konec kabla
- električni podatki
- Delovna napetost: največ 48VAC / 60VDC
- Delovni tok: Max 4A
- skladnost
- Stopnja zaščite: EN 60529
- Konektor: M12 x 1 konektor: IEC 61076-2-101
- Brez halogenov: DIN VDE 0472-815 | EN 50267-2-1
- Okoljske razmere
- sobna temperatura
- Konektor: -40 ... 90 °C (-40 ... 194°F)
- Kabel, pritrjen: -40 ... 80 °C (-40 ... 176F)
- Kabel, gibljiv: -25 ... 80 °C (-13 ... 176F)
- Stopnja onesnaženosti: 3
- mehanski podatki
- Konektor
- Zatezni moment: 0,6 Nm
- Zaščita pred vibracijami: na voljo
- Sestav orodja: Vzdolžni narebričen
- Paritveni cikli: min 100
- Oklop: oklop nameščen na vijačni spoj
- Stopnja zaščite: IP67 / IP68 / IP69
- Kabel: po IEC/EN 60228 (DIN VDE 0295) razred 6
- Premer plašča: 4,8 mm
- upogibni polmer:> 10 x premer kabla, premični |> 5 x premer kabla, trajno nameščen
- Tesno prileganje jakne: največ 100 N / 300 mm
- Barva plašča: siva (podobno RAL 7001)
- Število jeder: 5
- Prerez žice: 0,34 mm 2
- Barva žice: Žica 1: rjava | Žica 2: bela | Žica 3: modra | Žica 4: črna | Žica 5: siva
- Struktura jedra: 42 x 0,1 mm Ø
- Ščit: Cu pletenica, konzervirana, 85% pokritost
- Dolžina: 1 m
- Okrajšava kabla: Li 9Y 11YM 5 x 0,34
- Material
- Brez halogenov: da
- Konektor
- Narebričen vijačni spoj: cinkova tlačna litina, ponikljano
- Telo ročaja: TPU, črna
- Stična površina: Au
- Vnetljivost: V-2
- Kabel
- Ovoj: PUR na osnovi polietra
- Izolacija žil: PP
- Kemična odpornost: dobra
